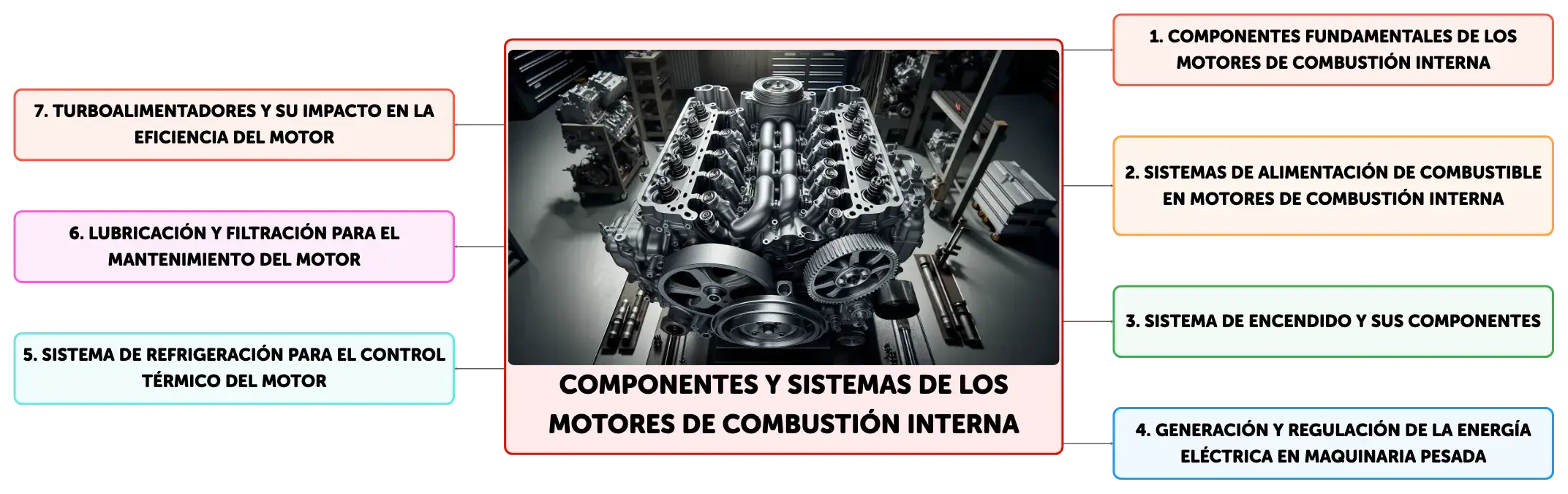

Componentes y Sistemas de los Motores de Combustión Interna

Los motores de combustión interna son complejos y requieren componentes precisos para su funcionamiento. Árboles de levas, pistones y sistemas de inyección trabajan conjuntamente para la operación del motor. Los sistemas de alimentación de combustible, como los carburadores e inyectores, juegan un papel crucial en la mezcla aire-combustible. El sistema de encendido inicia la operación del motor, mientras que la generación de energía eléctrica es vital en maquinaria pesada. La refrigeración y la lubricación mantienen la temperatura y reducen la fricción, y los turboalimentadores aumentan la eficiencia y potencia.

1/8

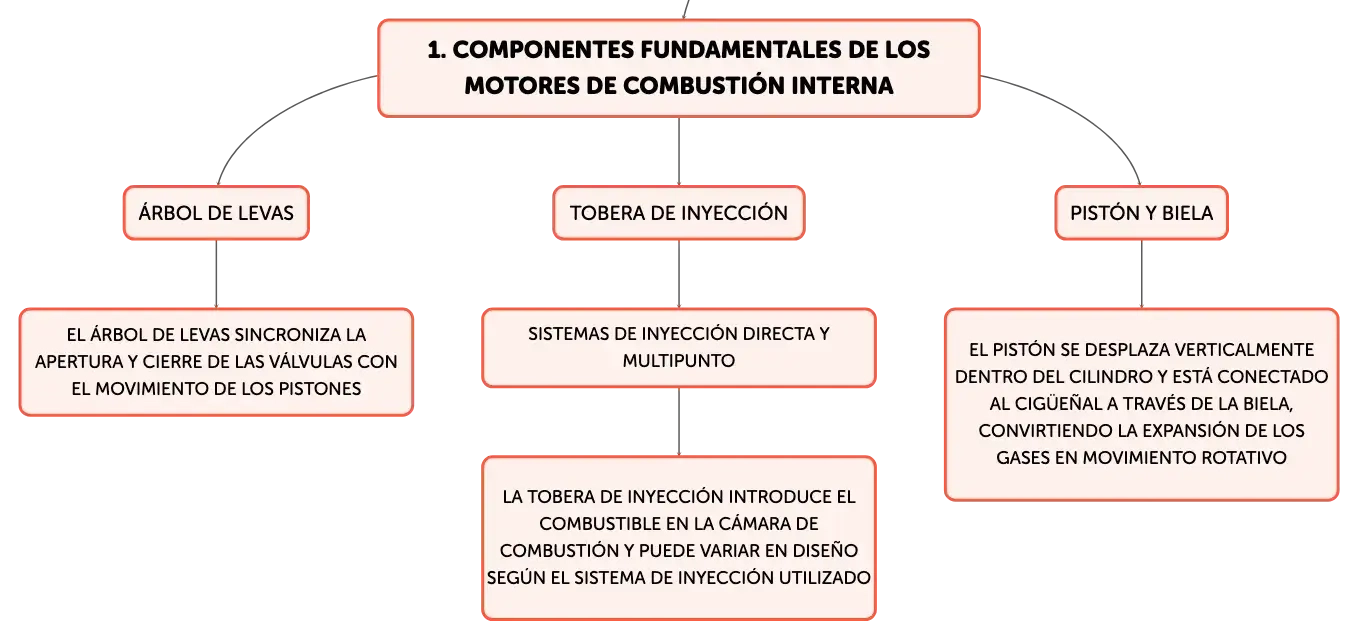

Componentes Fundamentales de los Motores de Combustión Interna

Los motores de combustión interna, que funcionan con gasolina o diésel, constan de varios componentes clave que aseguran su operación efectiva. El árbol de levas, que sincroniza la apertura y cierre de las válvulas con el movimiento de los pistones, es esencial para el control del flujo de gases dentro y fuera del motor. La tobera de inyección, que introduce el combustible en la cámara de combustión, varía en diseño entre sistemas de inyección directa y multipunto. El pistón, que se desplaza verticalmente dentro del cilindro, es impulsado por la expansión de los gases de la combustión, y a su vez, está conectado al cigüeñal a través de la biela. El cigüeñal transforma el movimiento alternativo del pistón en rotación, que finalmente impulsa el vehículo. Los motores pueden tener una disposición de cilindros en línea, en "V", o incluso en forma de "W" o "H", dependiendo del diseño específico y las necesidades de rendimiento.

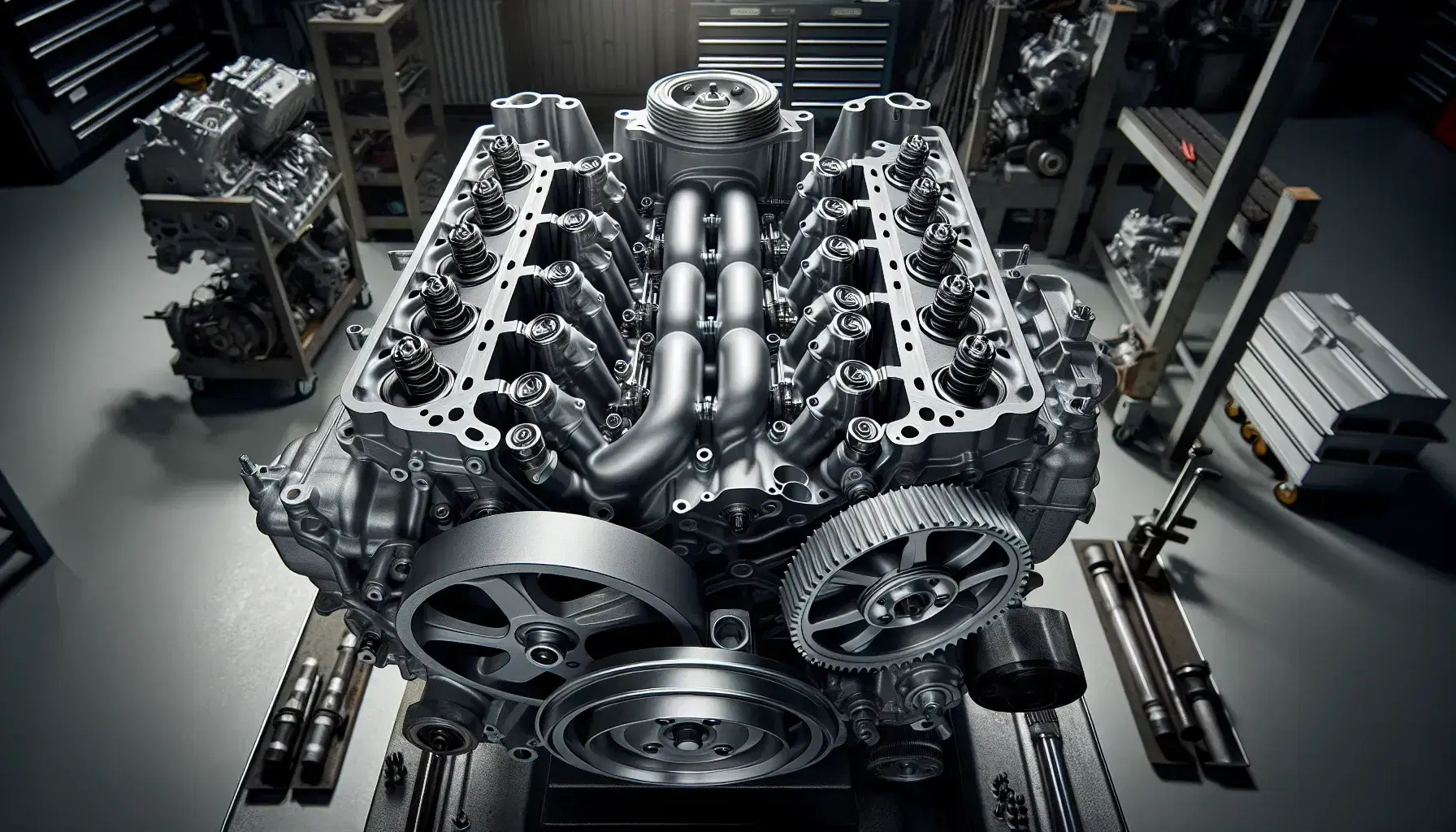

Vista en perspectiva de un motor de combustión interna parcialmente desmontado con cabezas de cilindro, válvulas, colector de admisión, alternador, radiador y herramientas de taller.

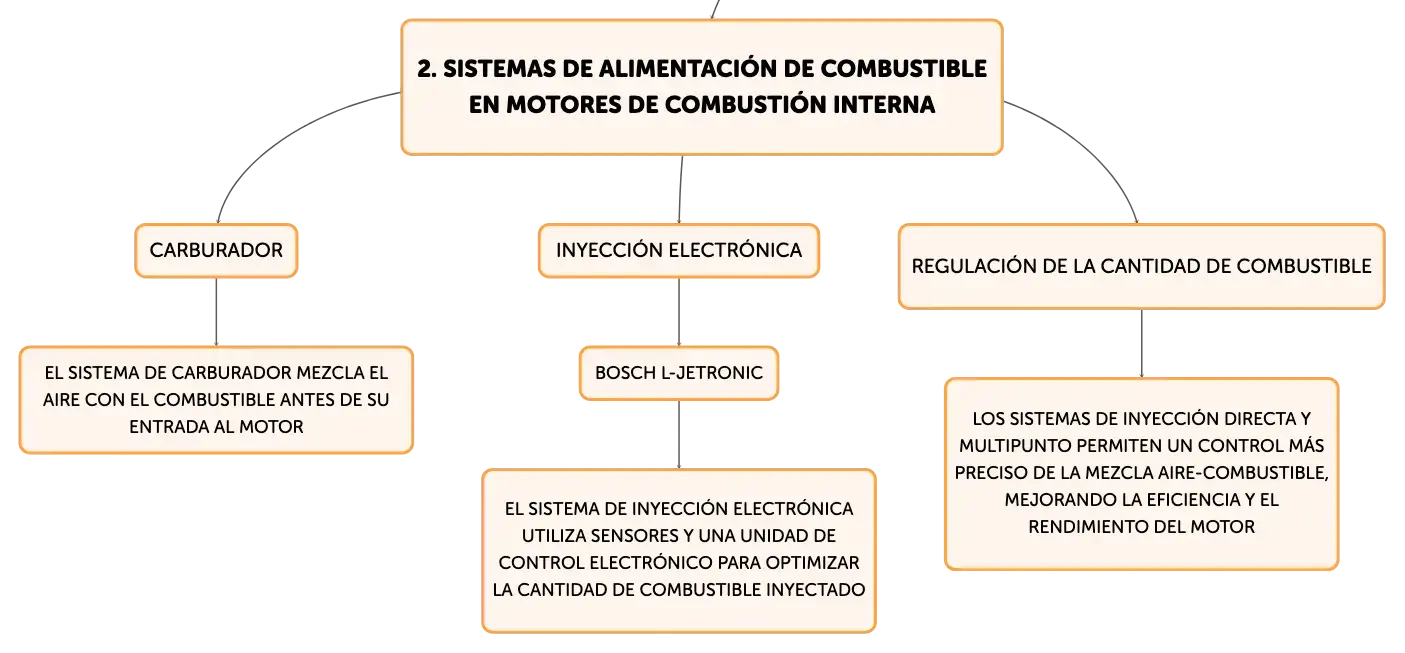

Sistemas de Alimentación de Combustible en Motores de Combustión Interna

El sistema de alimentación de combustible es crucial para el motor, ya que proporciona el combustible necesario para generar la combustión. Los sistemas de carburador, aunque menos comunes en los vehículos modernos, mezclan el aire con el combustible antes de su entrada al motor. Los sistemas de inyección, más prevalentes hoy en día, pueden ser de inyección indirecta, donde el combustible se inyecta en el colector de admisión, o de inyección directa, donde se inyecta directamente en la cámara de combustión, proporcionando un control más preciso de la mezcla aire-combustible y mejorando la eficiencia y el rendimiento del motor. Los sistemas de inyección electrónica, como el Bosch L-Jetronic, utilizan sensores y una unidad de control electrónico para optimizar la cantidad de combustible inyectado, mientras que los sistemas multipunto tienen un inyector para cada cilindro, mejorando aún más la precisión y la eficiencia.

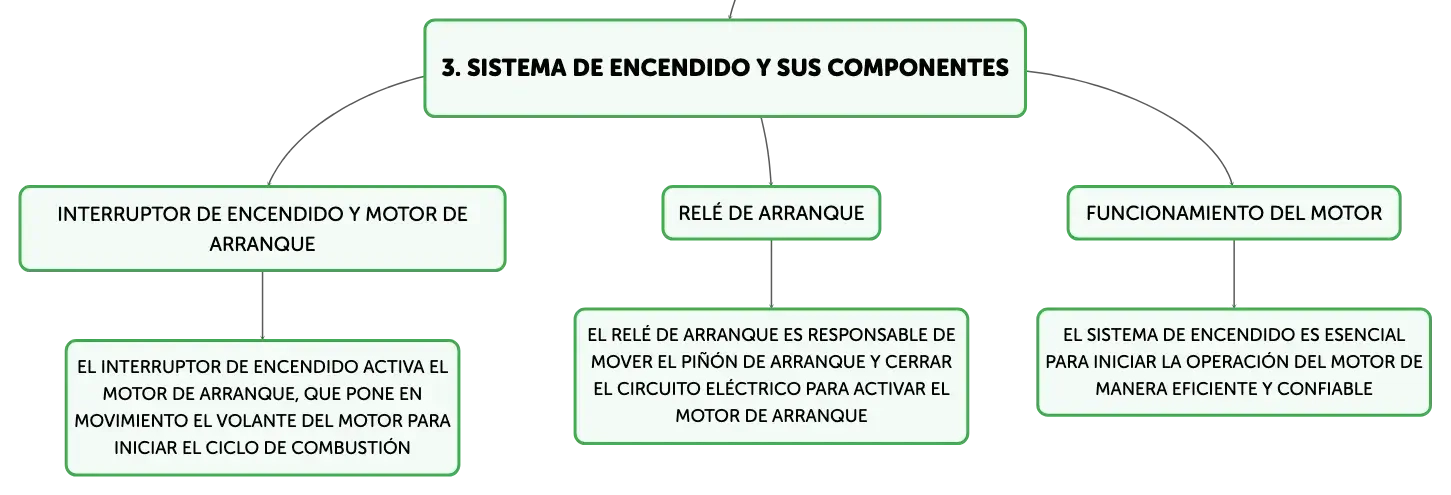

El Sistema de Encendido y sus Componentes

El sistema de encendido es el encargado de iniciar la operación del motor. Este sistema incluye el interruptor de encendido, la batería y el motor de arranque, que se acopla al volante del motor para ponerlo en movimiento. Al activar la llave de encendido, el motor de arranque gira el cigüeñal, comenzando el ciclo de combustión. Un relé de arranque es responsable de mover el piñón de arranque para que engrane con la corona del volante y cerrar el circuito eléctrico que activa el motor de arranque. Este proceso es vital para asegurar que el motor comience a funcionar de manera eficiente y confiable.

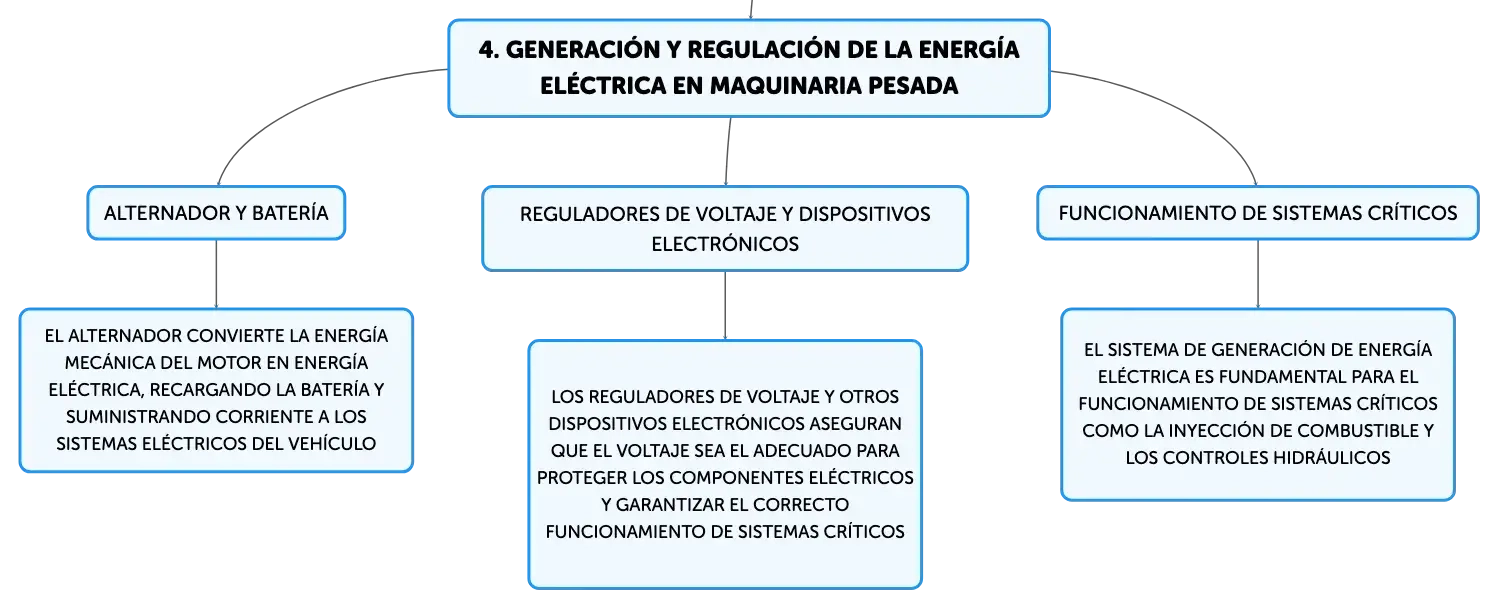

Generación y Regulación de la Energía Eléctrica en Maquinaria Pesada

El sistema de generación de energía eléctrica, que incluye la batería y el alternador, es fundamental en la maquinaria pesada para proporcionar la electricidad necesaria para su funcionamiento. El alternador convierte la energía mecánica del motor en energía eléctrica, recargando la batería y suministrando corriente a los sistemas eléctricos del vehículo mientras el motor está en marcha. Los reguladores de voltaje y otros dispositivos electrónicos aseguran que el voltaje sea el adecuado para proteger los componentes eléctricos y electrónicos, y para garantizar el correcto funcionamiento de sistemas críticos como la inyección de combustible y los controles hidráulicos.

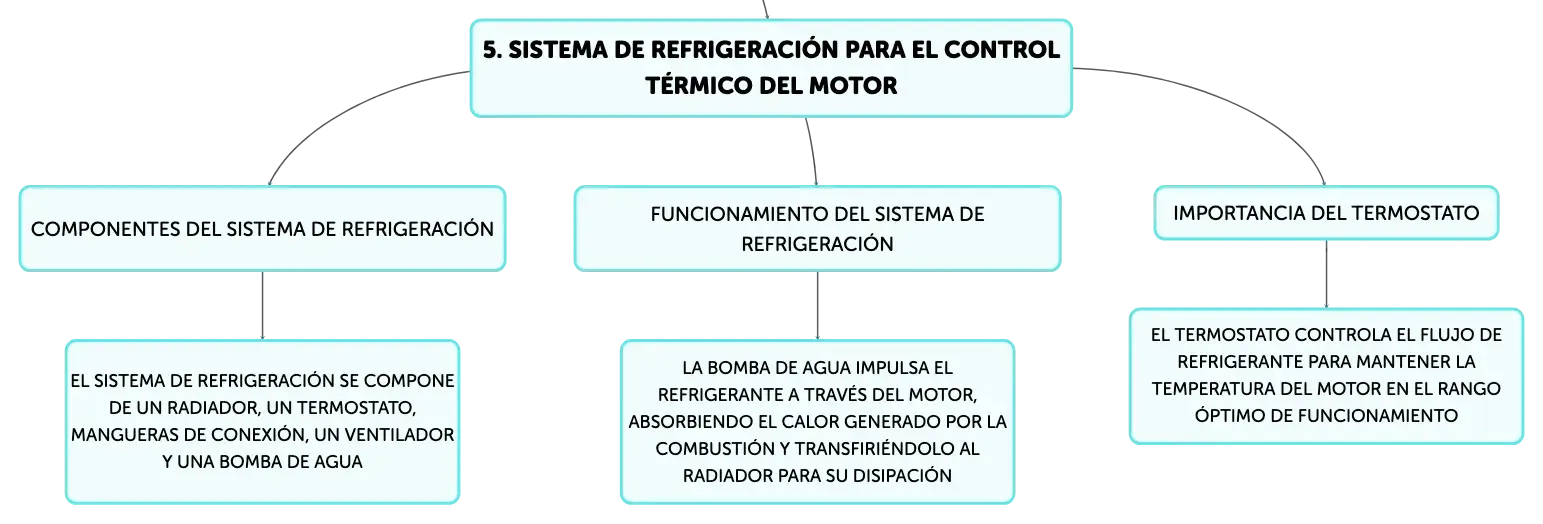

Sistema de Refrigeración para el Control Térmico del Motor

El sistema de refrigeración es esencial para mantener la temperatura operativa del motor dentro de límites seguros, lo que contribuye a reducir el desgaste de los componentes y a optimizar el rendimiento. Este sistema se compone de un radiador, un termostato, mangueras de conexión, un ventilador y una bomba de agua. La bomba de agua impulsa el refrigerante a través de los conductos del motor, donde absorbe el calor generado por la combustión, y luego lo transfiere al radiador para su disipación al ambiente. El termostato controla el flujo de refrigerante para mantener la temperatura del motor en el rango óptimo de funcionamiento.

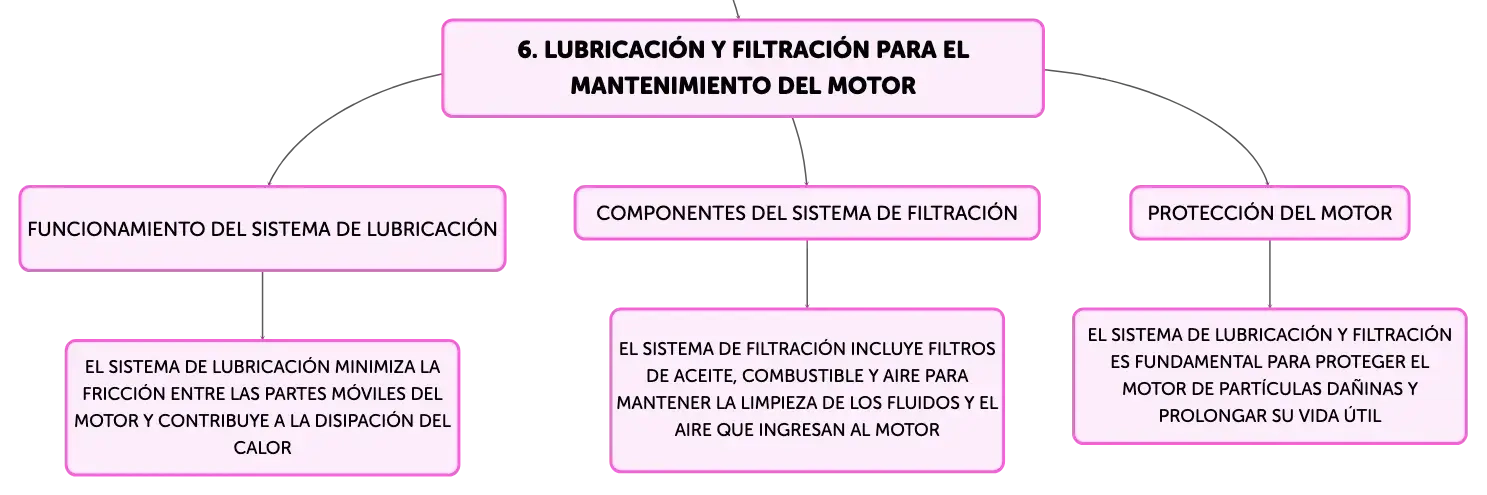

Lubricación y Filtración para el Mantenimiento del Motor

El sistema de lubricación minimiza la fricción entre las partes móviles del motor, formando una película de aceite que previene el contacto metal-metal y contribuye a la disipación del calor. Este sistema incluye la bomba de aceite, que circula el aceite desde el cárter a través del motor, el filtro de aceite, que elimina impurezas del aceite, y el propio cárter, que almacena el aceite cuando no está en circulación. El sistema de filtración, que también incluye filtros de combustible y de aire, es fundamental para mantener la limpieza de los fluidos y el aire que ingresan al motor, protegiéndolo de partículas dañinas y prolongando su vida útil.

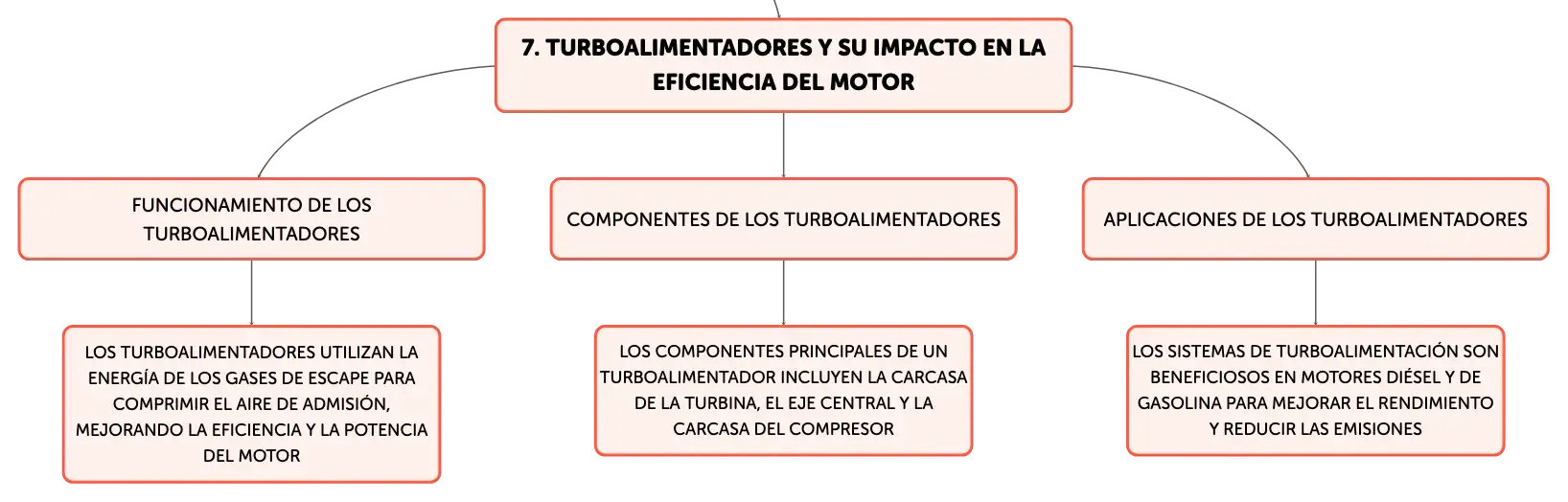

Turboalimentadores y su Impacto en la Eficiencia del Motor

Los turboalimentadores son dispositivos que mejoran la eficiencia y la potencia de los motores al aumentar la densidad del aire que ingresa a los cilindros, lo que permite una combustión más completa. Utilizan la energía de los gases de escape para hacer girar una turbina, que a su vez acciona un compresor que comprime el aire de admisión. Los componentes principales de un turboalimentador incluyen la carcasa de la turbina, el eje central y la carcasa del compresor. Los sistemas de turboalimentación son particularmente beneficiosos en motores diésel, donde se requiere una alta eficiencia y potencia, y también se utilizan en motores de gasolina para mejorar el rendimiento y reducir las emisiones.
