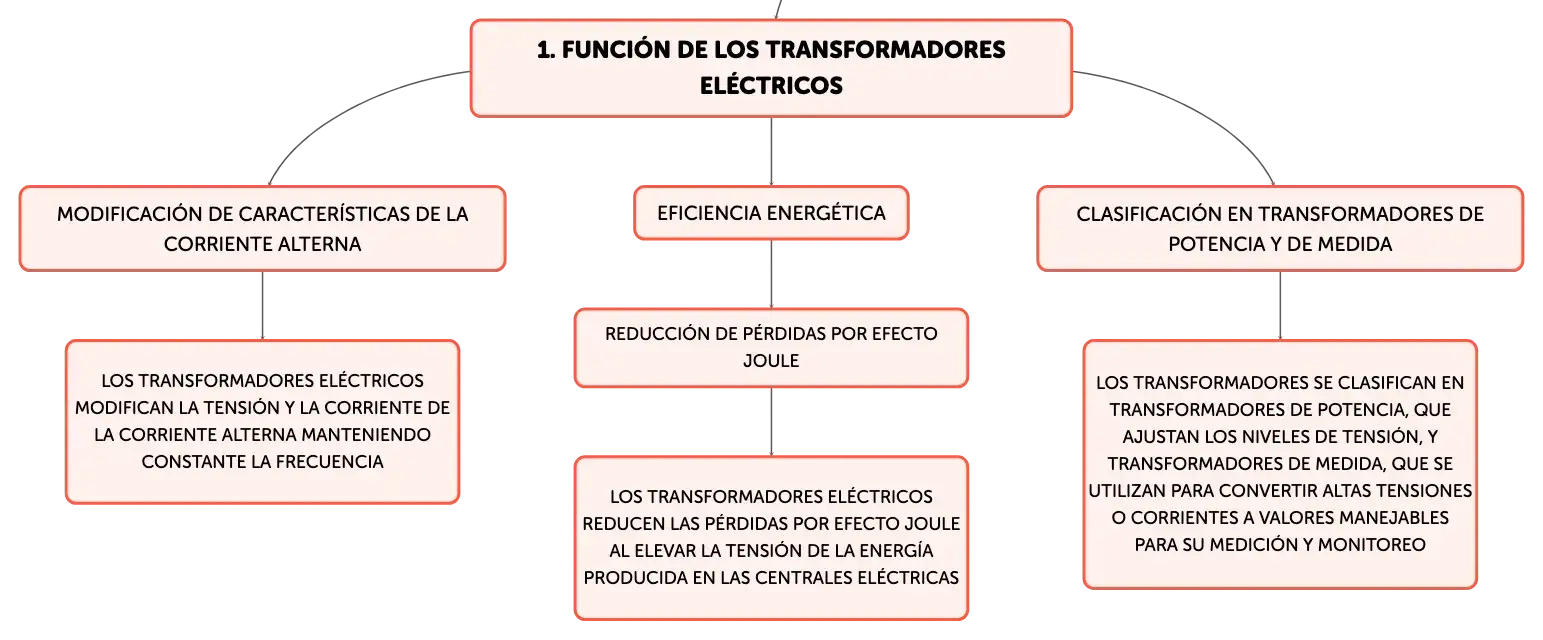

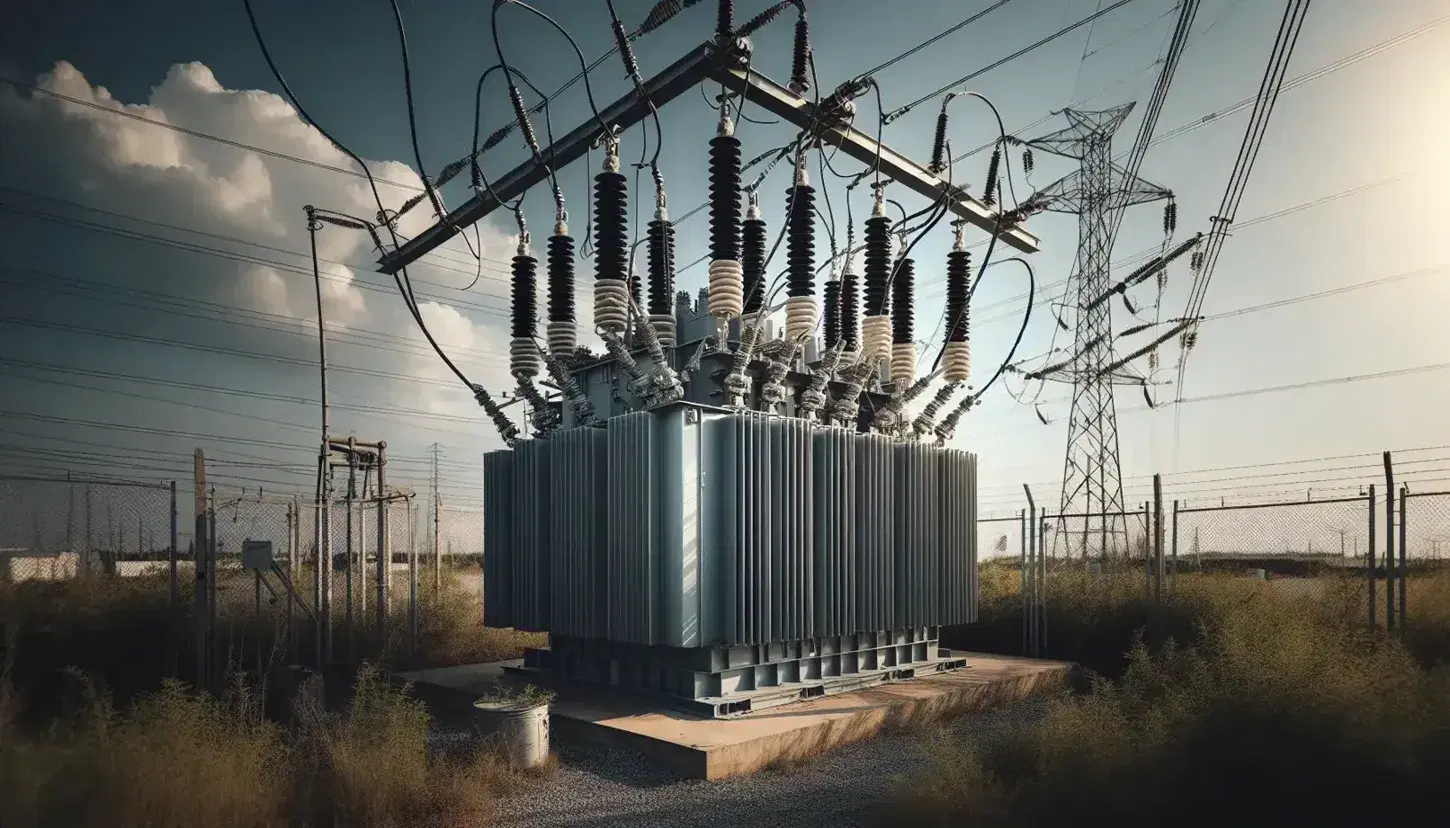

Los transformadores eléctricos son componentes cruciales en la infraestructura de distribución de energía, diseñados para modificar las características de la corriente alterna, específicamente la tensión y la corriente, manteniendo constante la frecuencia. Su rol es vital para la eficiencia energética, ya que permiten elevar la tensión de la energía producida en las centrales eléctricas, típicamente entre 12 a 25 kV, a niveles más altos para su transmisión a larga distancia, reduciendo así las pérdidas por efecto Joule. Antes de que la energía llegue a los usuarios finales, como residencias y empresas, es necesario disminuir la tensión a niveles seguros de 230 o 400 V. Los transformadores se clasifican en dos categorías principales: los transformadores de potencia, que ajustan los niveles de tensión, y los transformadores de medida, que se utilizan para convertir altas tensiones o corrientes a valores manejables para su medición y monitoreo.

Estructura y Tipos de Transformadores de Potencia

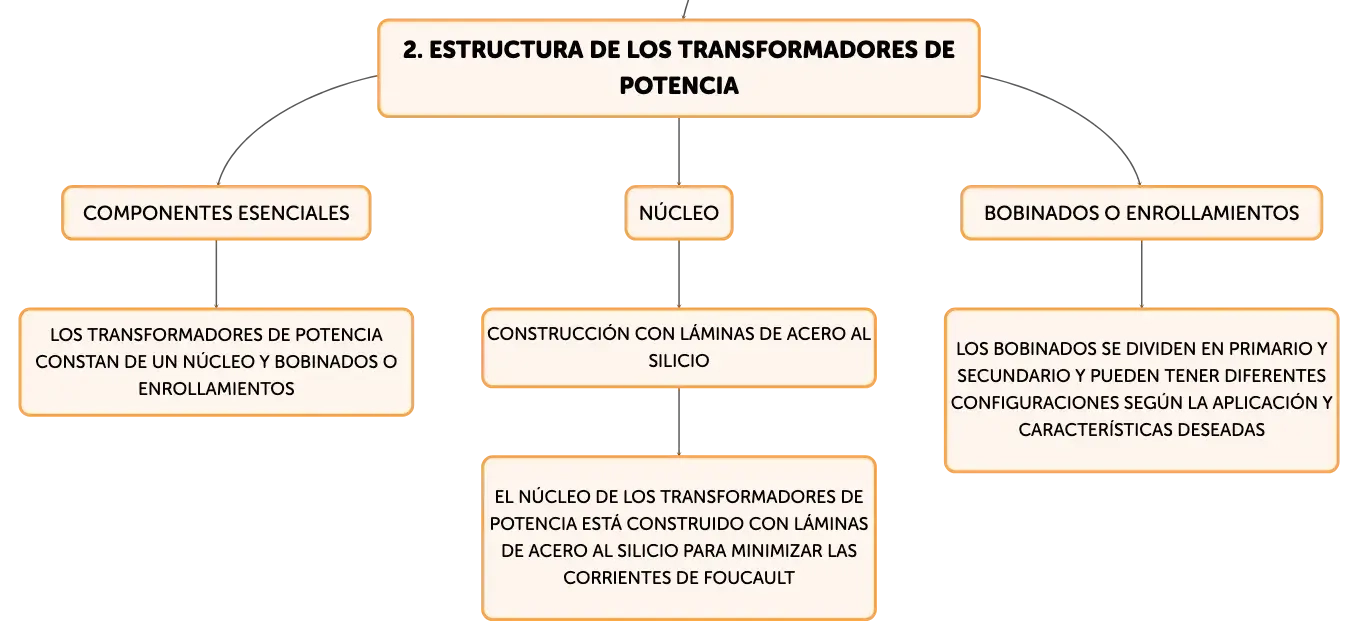

Los transformadores de potencia constan de dos componentes esenciales: el núcleo, generalmente construido de láminas de acero al silicio para minimizar las corrientes de Foucault, y los bobinados o enrollamientos, que se dividen en primario y secundario. El bobinado primario recibe la tensión de la fuente, mientras que el secundario está conectado a la carga. La disposición de estos bobinados puede variar, adoptando configuraciones como devanado simétrico, concéntrico, alterno o acorazado, dependiendo de la aplicación específica y las características deseadas. Los transformadores pueden ser elevadores, si incrementan la tensión, o reductores, si la disminuyen, lo que los hace versátiles para diferentes necesidades de la red eléctrica.

Principio de Funcionamiento y Relación de Transformación

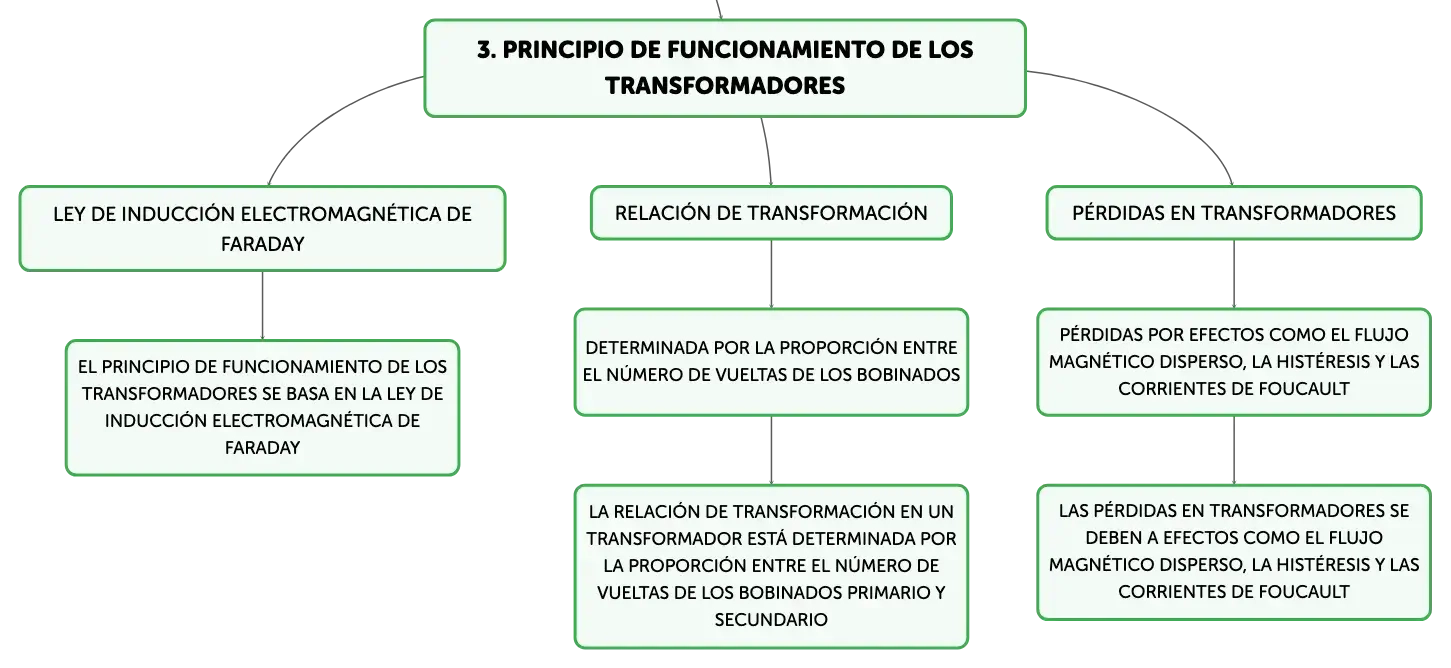

El principio de funcionamiento de un transformador se fundamenta en la ley de inducción electromagnética de Faraday. Una corriente eléctrica que fluye a través del bobinado primario crea un campo magnético variable que, a su vez, induce una fuerza electromotriz en el bobinado secundario. La relación de transformación, que es el cociente entre las tensiones del primario y del secundario, está determinada por la proporción entre el número de vueltas de los bobinados primario y secundario. En un transformador ideal, esta relación sería exacta, pero en la práctica, se deben considerar las pérdidas por efectos como el flujo magnético disperso, la histéresis y las corrientes de Foucault.

Circuito Equivalente de un Transformador Monofásico

Para analizar el comportamiento de un transformador bajo condiciones reales, se emplea un modelo de circuito equivalente que simula las pérdidas inherentes a su operación. Estas pérdidas se dividen en pérdidas en el cobre, debido a la resistencia de los bobinados, y pérdidas en el núcleo, causadas por la histéresis magnética y las corrientes de Foucault. Las pérdidas en el núcleo se modelan con una resistencia y una reactancia inductiva en paralelo en el lado del primario, mientras que las pérdidas por dispersión magnética se representan con reactancias en ambos bobinados. Este modelo es fundamental para realizar cálculos precisos y predecir el comportamiento del transformador en diversas condiciones de operación.

Comportamiento del Transformador con Carga y Relación de Corrientes

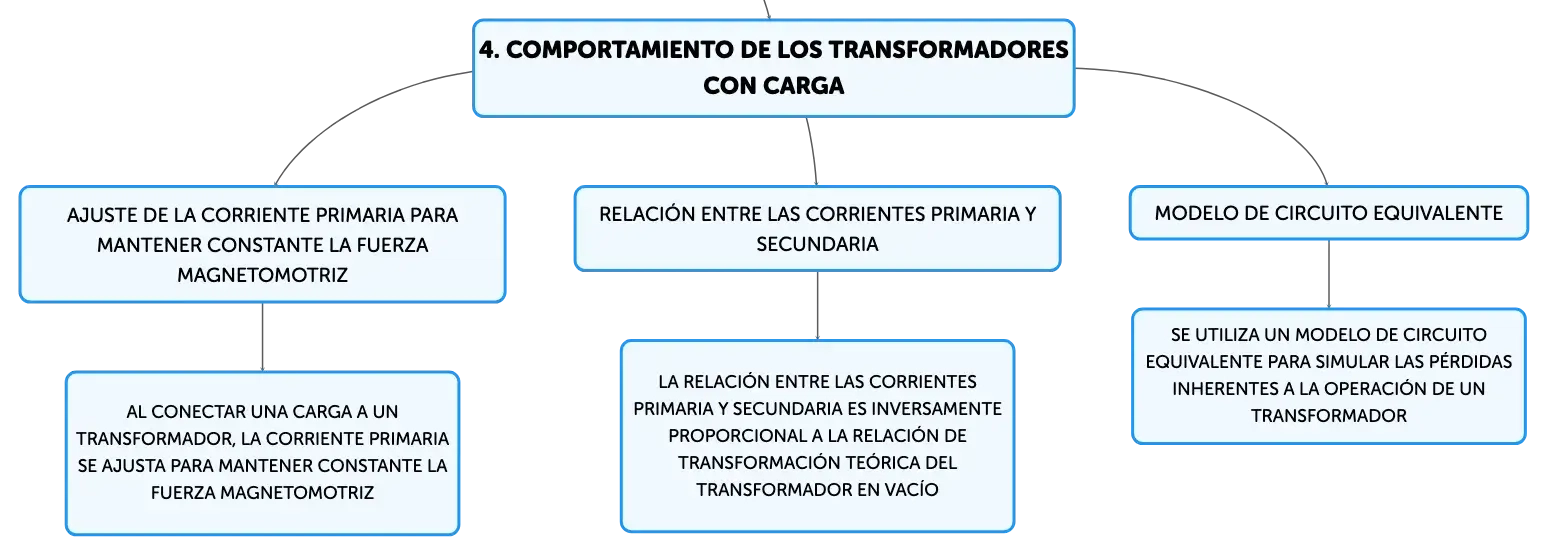

Al conectar una carga a un transformador, la corriente secundaria que fluye a través de la carga afecta el flujo magnético en el núcleo, lo que repercute en la fuerza electromotriz inducida en el primario. A pesar de que la tensión en el primario se mantiene constante, la corriente primaria se ajusta para compensar los cambios en el flujo magnético y mantener constante la fuerza magnetomotriz. La relación entre las corrientes primaria y secundaria es inversamente proporcional a la relación de transformación teórica del transformador en vacío. Este fenómeno permite calcular las corrientes en condiciones de carga, basándose en la relación de transformación y la potencia demandada por la carga, lo que es esencial para el diseño y la operación eficiente de los sistemas de distribución de energía eléctrica.
