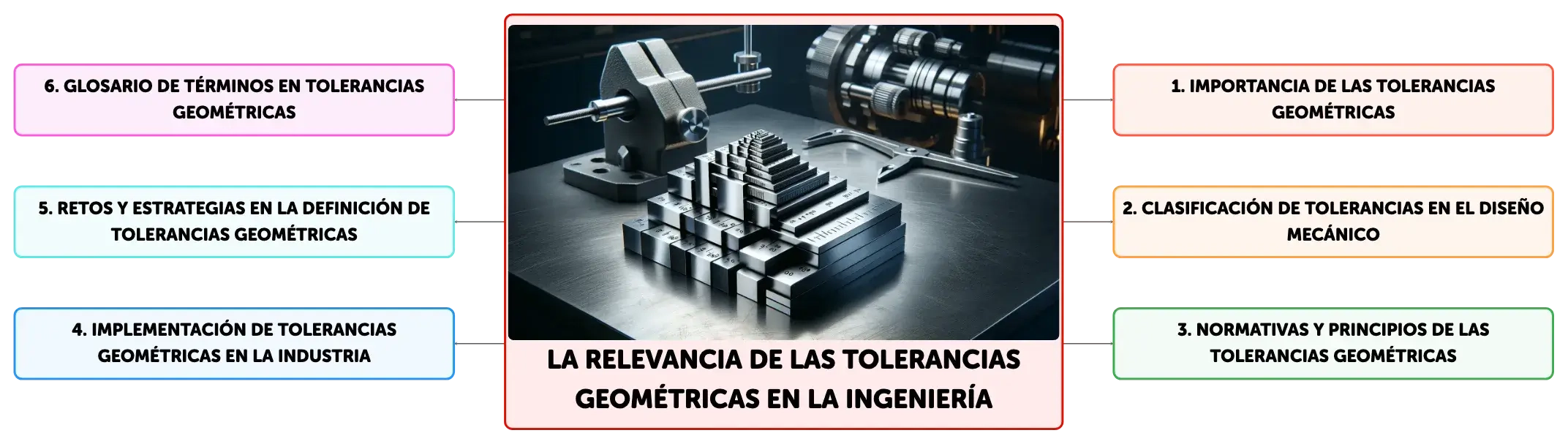

La Relevancia de las Tolerancias Geométricas en la Ingeniería

Las tolerancias geométricas son fundamentales en la ingeniería para garantizar la precisión en la fabricación de componentes. Estas tolerancias abarcan la forma, posición y orientación de las piezas, asegurando su correcto ensamblaje y funcionamiento. Normativas internacionales como ANSI Y14.5M y ISO 8015 establecen los principios para su aplicación, mientras que la industria enfrenta el reto de equilibrar necesidades funcionales con capacidades de fabricación.

1/7

La Relevancia de las Tolerancias Geométricas en la Ingeniería

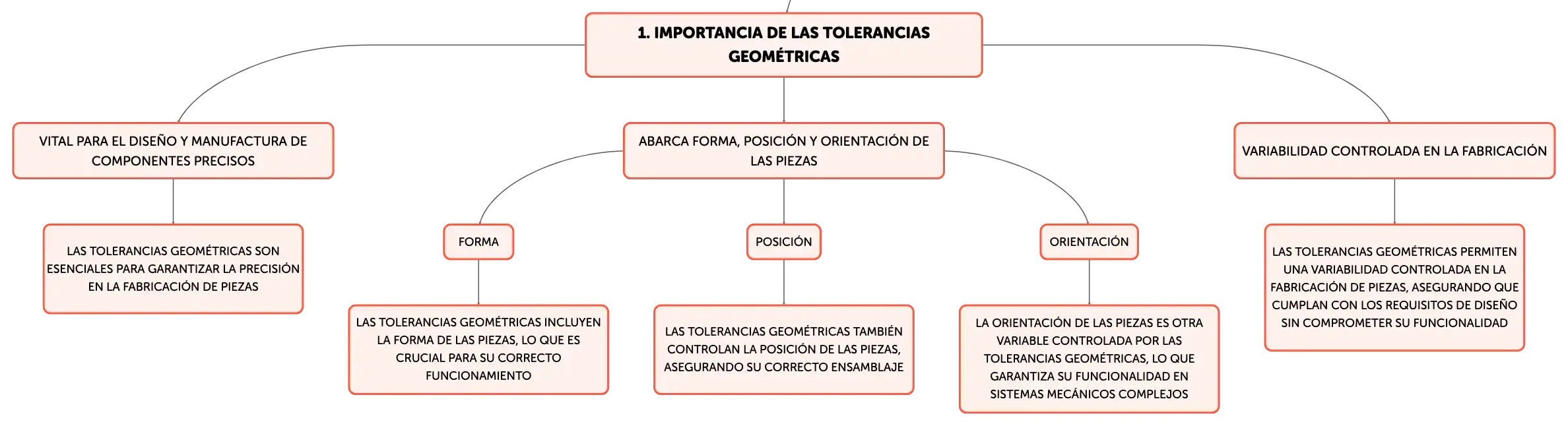

Las tolerancias geométricas son vitales en la ingeniería para el diseño y manufactura de componentes precisos. Estas tolerancias van más allá de las dimensiones lineales o angulares, abarcando la forma, posición y orientación de las piezas, lo que es esencial para el ensamblaje y funcionamiento eficiente de sistemas mecánicos complejos. Las tolerancias geométricas permiten una variabilidad controlada en la fabricación, asegurando que las piezas cumplan con los requisitos de diseño sin comprometer su intercambiabilidad o funcionalidad.

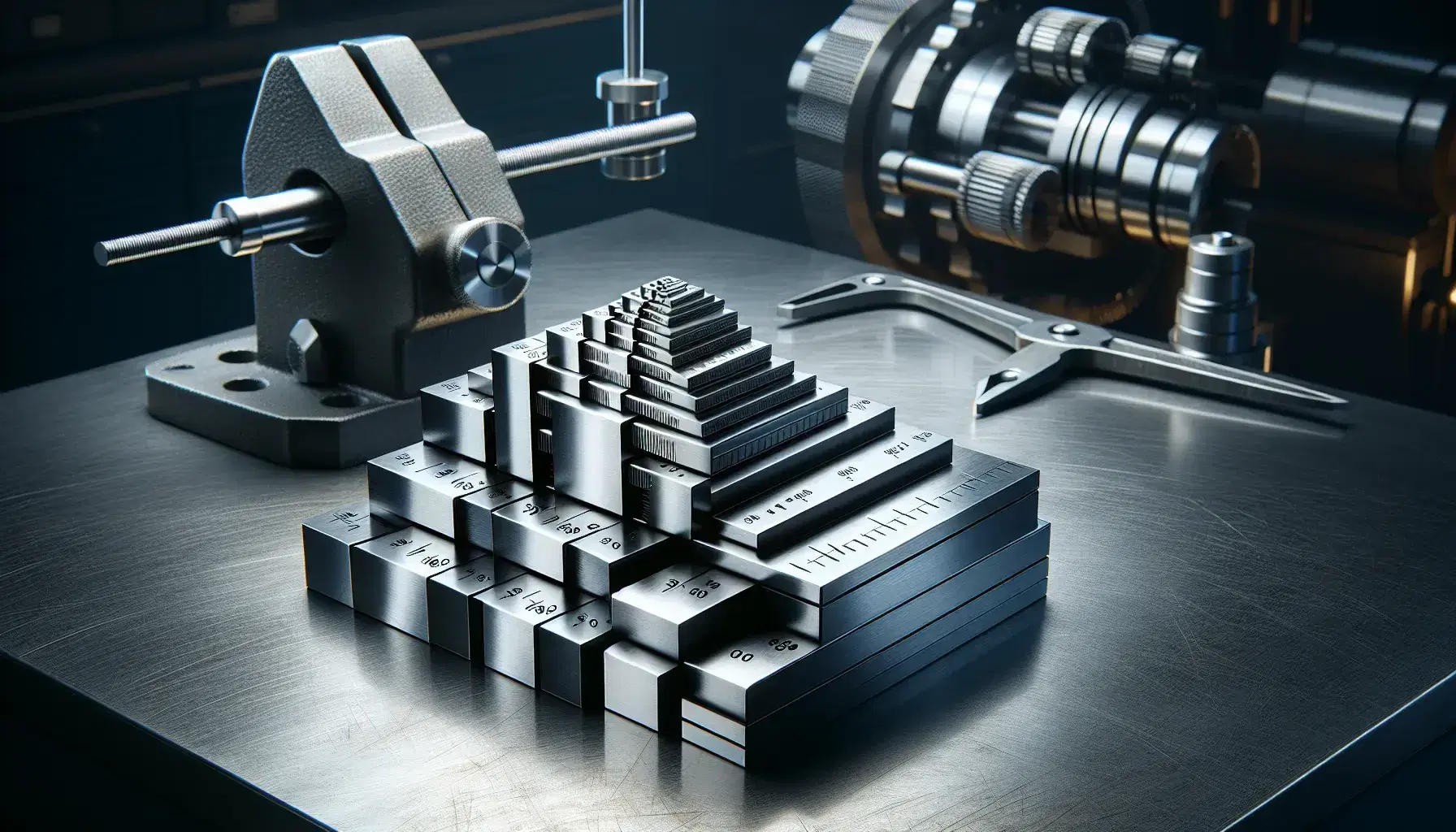

Bloques patrón de acero pulido en formación escalonada sobre superficie metálica con pieza mecánica en tornillo de banco al fondo.

Clasificación de Tolerancias en el Diseño Mecánico

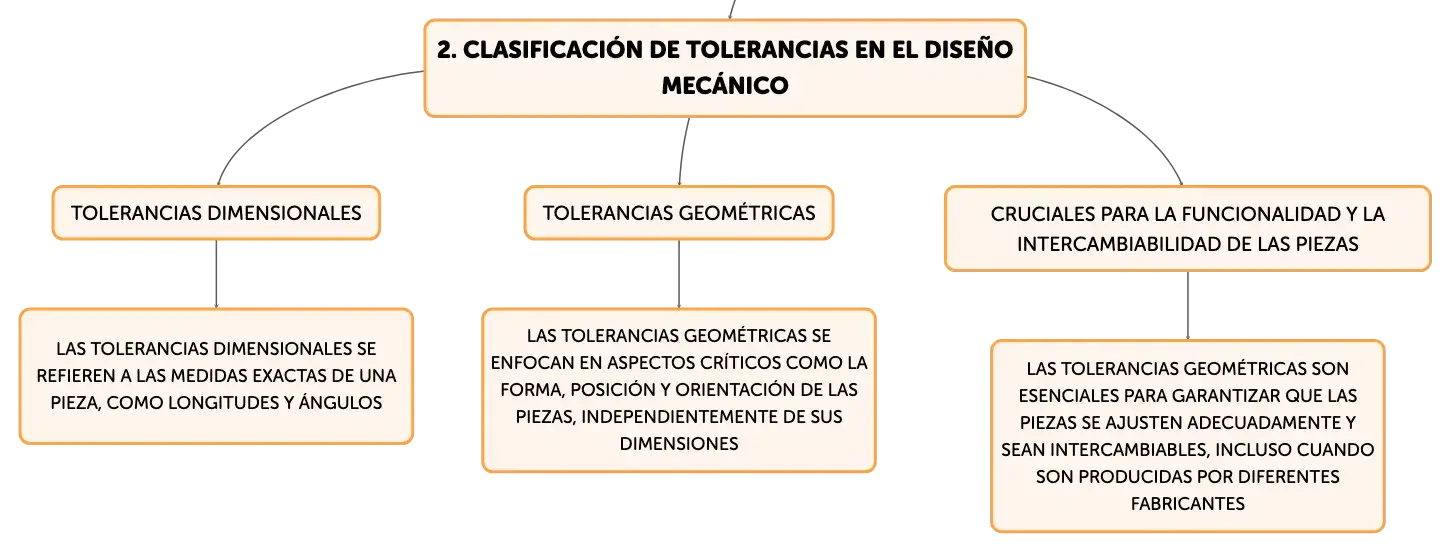

En el diseño mecánico, las tolerancias se dividen en dimensionales y geométricas. Las tolerancias dimensionales se refieren a las dimensiones exactas de una pieza, como longitudes y ángulos. Las tolerancias geométricas, en cambio, se enfocan en aspectos críticos como la forma, posición y orientación de los elementos de una pieza, independientemente de sus dimensiones. Estas tolerancias son cruciales para la funcionalidad y la intercambiabilidad de las piezas, asegurando que se ajusten adecuadamente incluso cuando son producidas por diferentes fabricantes.

Normativas y Principios de las Tolerancias Geométricas

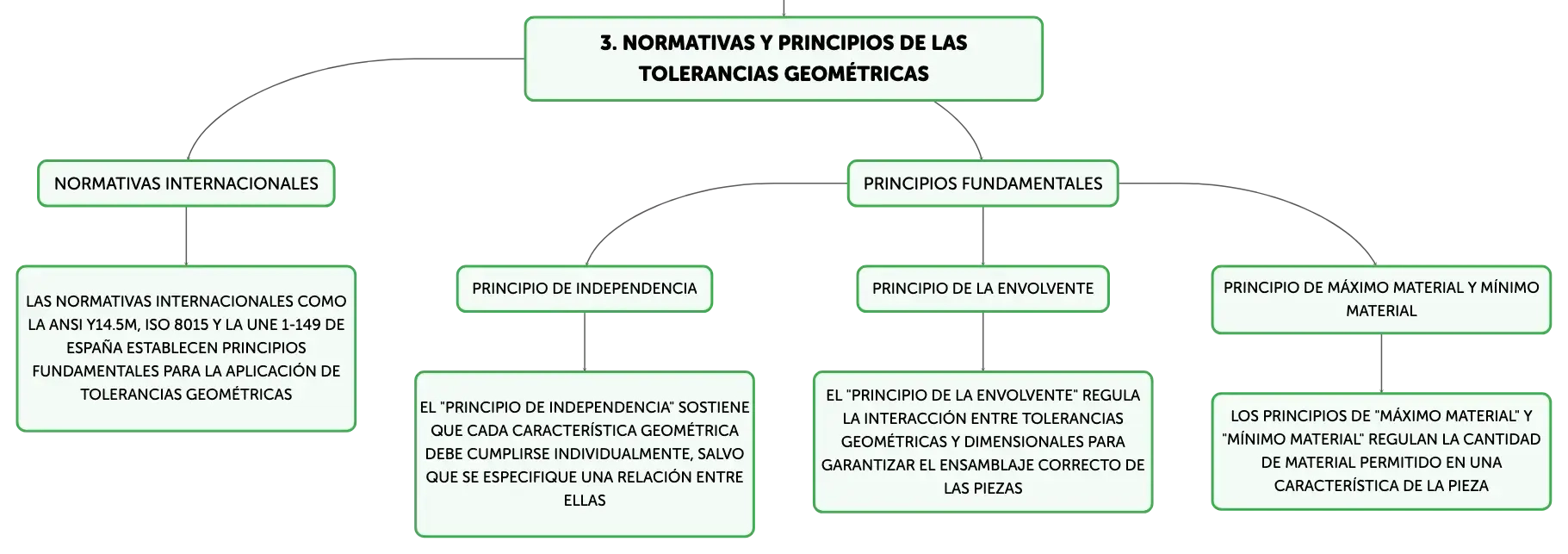

Las normativas internacionales como la ANSI Y14.5M, ISO 8015 y la UNE 1-149 de España, establecen principios fundamentales para la aplicación de tolerancias geométricas. El "Principio de independencia" sostiene que cada característica geométrica debe cumplirse individualmente, salvo que se especifique una relación entre ellas. Se introducen también conceptos como el "Principio de la envolvente", el "Principio de máximo material" y el "Principio de mínimo material", que regulan la interacción entre tolerancias geométricas y dimensionales para garantizar el ensamblaje correcto de las piezas.

Implementación de Tolerancias Geométricas en la Industria

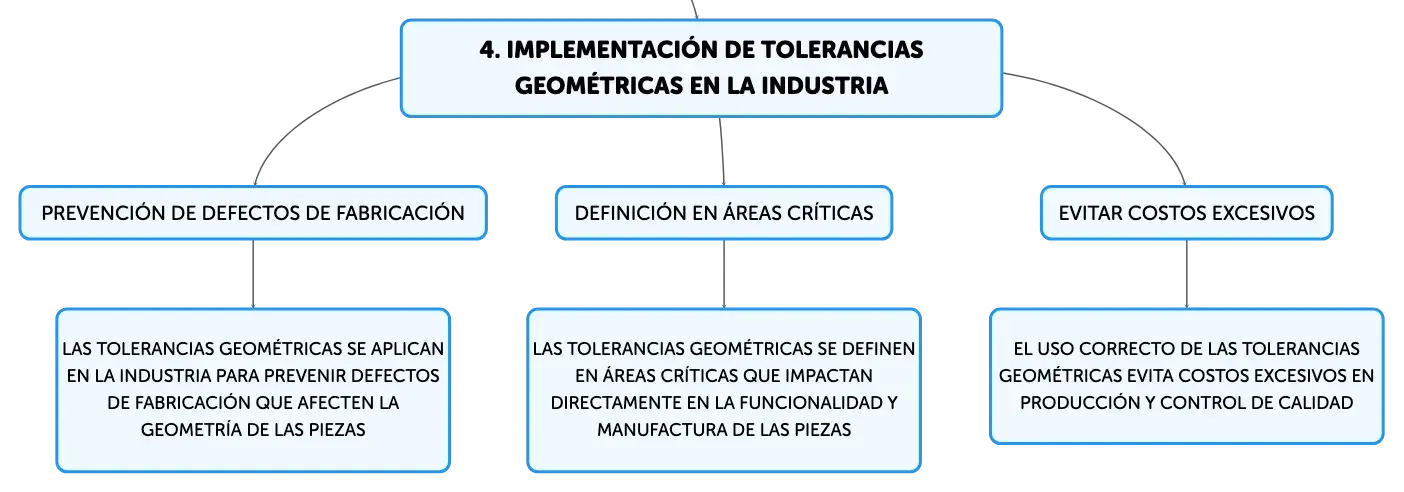

Las tolerancias geométricas se aplican en la industria para prevenir defectos de fabricación que afecten la geometría de las piezas, como errores en la rectitud, coaxialidad o perpendicularidad. Estas tolerancias se definen en áreas críticas que impactan directamente en la funcionalidad y manufactura, evitando costos excesivos en producción y control de calidad. Su uso correcto asegura que las piezas funcionen como se espera y sean intercambiables, a pesar de las variaciones naturales de los procesos de fabricación.

Retos y Estrategias en la Definición de Tolerancias Geométricas

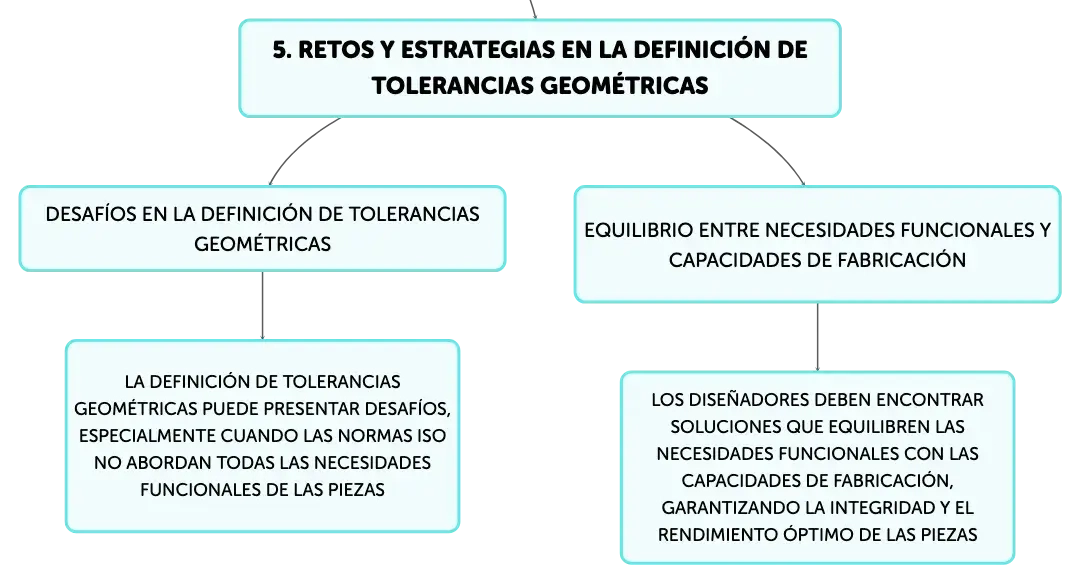

La definición de tolerancias geométricas puede presentar desafíos, especialmente cuando las normas ISO no abordan todas las necesidades funcionales de las piezas. Por ejemplo, la especificación de radios de acuerdo para redondeos cóncavos es vital para la resistencia mecánica. La norma ISO 1101 ofrece directrices para definir zonas de tolerancia en curvas y superficies, facilitando la especificación de tolerancias de forma. Los diseñadores deben, por tanto, encontrar soluciones que equilibren las necesidades funcionales con las capacidades de fabricación, garantizando la integridad y el rendimiento óptimo de las piezas.

Glosario de Términos en Tolerancias Geométricas

Para entender completamente las tolerancias geométricas, es crucial conocer términos específicos. "Alcance circular" y "alcance total" se refieren a la tolerancia de la forma y ubicación de elementos cilíndricos; "angularidad" controla la desviación de un ángulo predeterminado; "área de tolerancia" es la región donde debe ubicarse una característica de la pieza. Otros términos clave incluyen "datum", que son referencias para el posicionamiento de la pieza, y "condición material máxima" (MMC) y "condición material mínima" (LMC), que indican la cantidad de material en una característica dentro de los límites de tamaño permitidos.
