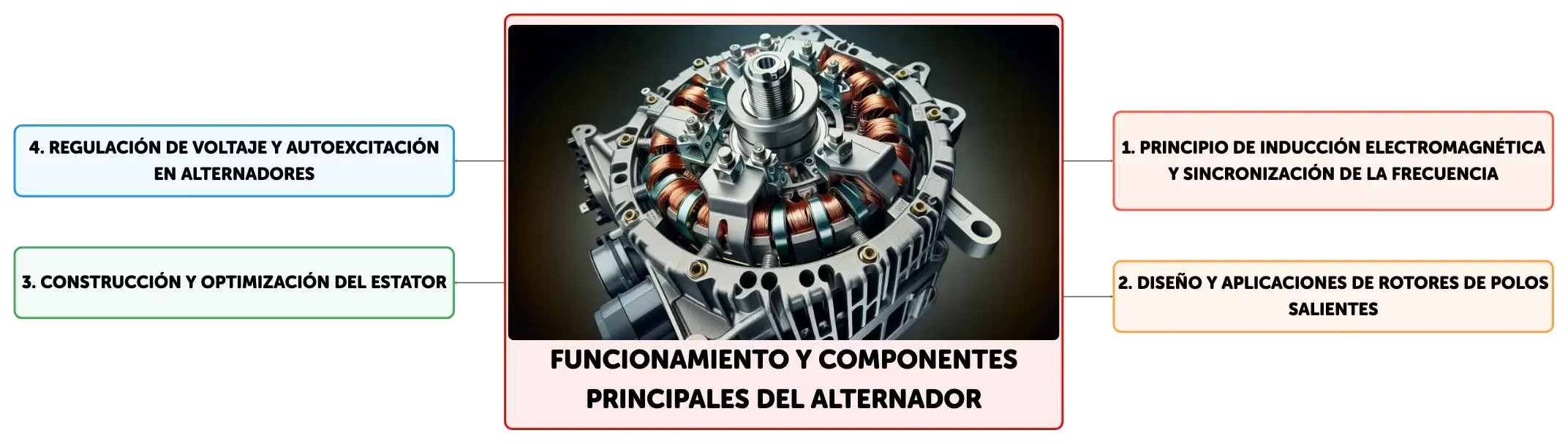

Funcionamiento y Componentes Principales del Alternador

El alternador es esencial en la generación de energía eléctrica, transformando la energía mecánica en corriente alterna. Se detalla su funcionamiento basado en la inducción electromagnética, la sincronización de la frecuencia, y la relación entre la velocidad del rotor, la frecuencia y el número de polos. Además, se abordan los diseños de rotores y la construcción del estator, así como la regulación de voltaje y la autoexcitación para un rendimiento óptimo.

Ver más

1/5

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

La conversión de energía se realiza mediante el principio de ______ ______.

Haz clic para comprobar la respuesta

inducción electromagnética

2

En el alternador, el ______ gira dentro de un conjunto de bobinas estáticas llamadas ______.

Haz clic para comprobar la respuesta

campo magnético estator

3

El ______, que funciona como un electroimán, es la parte móvil que genera un flujo magnético.

Haz clic para comprobar la respuesta

rotor

4

Los alternadores actuales prefieren mover el ______ ______ en lugar de las bobinas para mejorar la eficiencia.

Haz clic para comprobar la respuesta

campo magnético

5

La eficacia de la inducción se incrementa con el número de ______ en las bobinas del ______.

Haz clic para comprobar la respuesta

vueltas estator

6

Inducción electromagnética en conductores

Haz clic para comprobar la respuesta

Ocurre cuando un conductor está en un campo magnético variable, induciendo una fem.

7

Componentes clave del alternador

Haz clic para comprobar la respuesta

Rotor genera campo magnético variable, estator contiene devanados donde se induce la fem.

8

Relación entre motores síncronos y frecuencia de corriente

Haz clic para comprobar la respuesta

La frecuencia de la corriente alterna suministrada está en sincronía con la velocidad de rotación del rotor.

9

La fórmula para calcular la velocidad de rotación del rotor es ______ = 60______ / ______.

Haz clic para comprobar la respuesta

n f p

10

Si se desea generar una corriente de ______ Hz con un rotor de ______ polos, se debe usar la fórmula mencionada.

Haz clic para comprobar la respuesta

50 cuatro

11

Número de polos en rotores de baja velocidad

Haz clic para comprobar la respuesta

Elevado, para permitir menor velocidad de rotación y reducir riesgos por fuerza centrífuga.

12

Rotores de alta velocidad: diseño característico

Haz clic para comprobar la respuesta

Compacto, con núcleos polares lisos y bobinados en ranuras para eficiencia y minimizar pérdidas por corrientes de Foucault.

13

Aplicación de rotores de alta velocidad

Haz clic para comprobar la respuesta

Usados en turbinas de gas o vapor, donde se requieren altas velocidades de rotación.

14

El componente fijo del alternador se denomina ______ y contiene ______ que pueden estar en configuración estrella o delta.

Haz clic para comprobar la respuesta

estator devanados

15

Regulación de voltaje mediante corriente de excitación

Haz clic para comprobar la respuesta

Ajuste de corriente de excitación para controlar campo magnético en rotor y estabilizar voltaje de salida.

16

Respuesta del alternador ante disminución de voltaje

Haz clic para comprobar la respuesta

Incremento de corriente de excitación para fortalecer campo magnético y elevar voltaje de salida.

17

Autoexcitación de alternadores

Haz clic para comprobar la respuesta

Uso de generador de corriente continua acoplado al eje para suministrar corriente de excitación y permitir funcionamiento autónomo.

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Clasificación y Estructura de los Materiales

Tecnología

Conceptos Fundamentales de la Robótica Móvil

Tecnología

Vibraciones: Concepto, Clasificación y Efectos en la Salud Humana

Tecnología

Dimensionamiento y Presupuesto en Proyectos Eléctricos Industriales

Funcionamiento y Componentes Principales del Alternador

El alternador es un componente clave en la generación de energía eléctrica, diseñado para convertir energía mecánica en corriente alterna mediante el principio de inducción electromagnética. Este proceso se lleva a cabo al rotar un campo magnético dentro de un conjunto de bobinas fijas, conocidas como el estator. El rotor, que es la parte giratoria del alternador y actúa como un electroimán, crea un flujo magnético que, al interactuar con el estator, induce una corriente eléctrica en sus bobinas. Los alternadores modernos prefieren rotar el campo magnético, ya que es más eficiente que mover las bobinas. La eficiencia de la inducción aumenta con el número de vueltas de las bobinas, por lo que se utilizan múltiples vueltas para formar los devanados del estator.

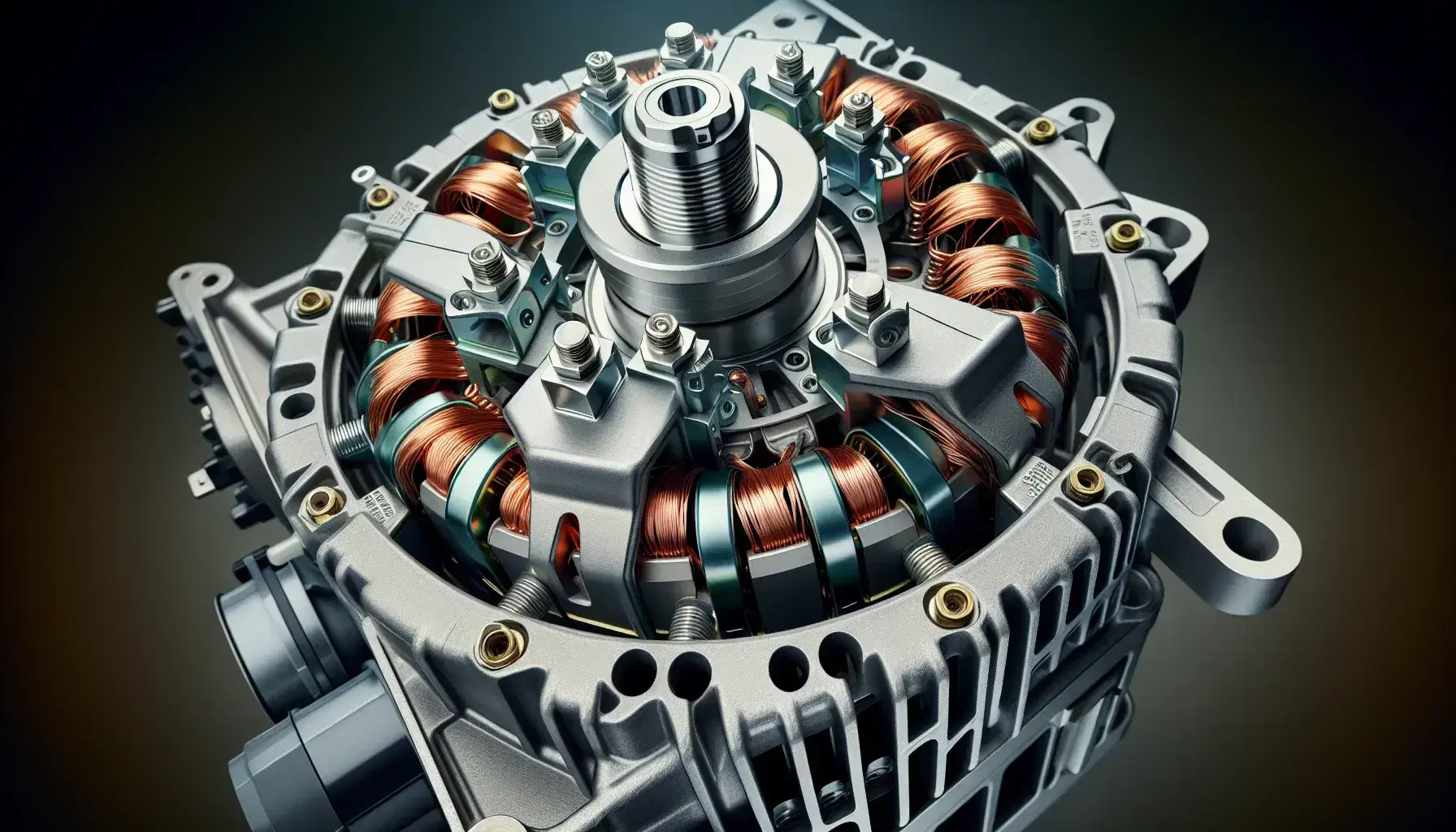

Alternador de automóvil desmontado mostrando el rotor con bobinas de cobre y el estator rodeándolo, junto a un regulador de voltaje en un taller.

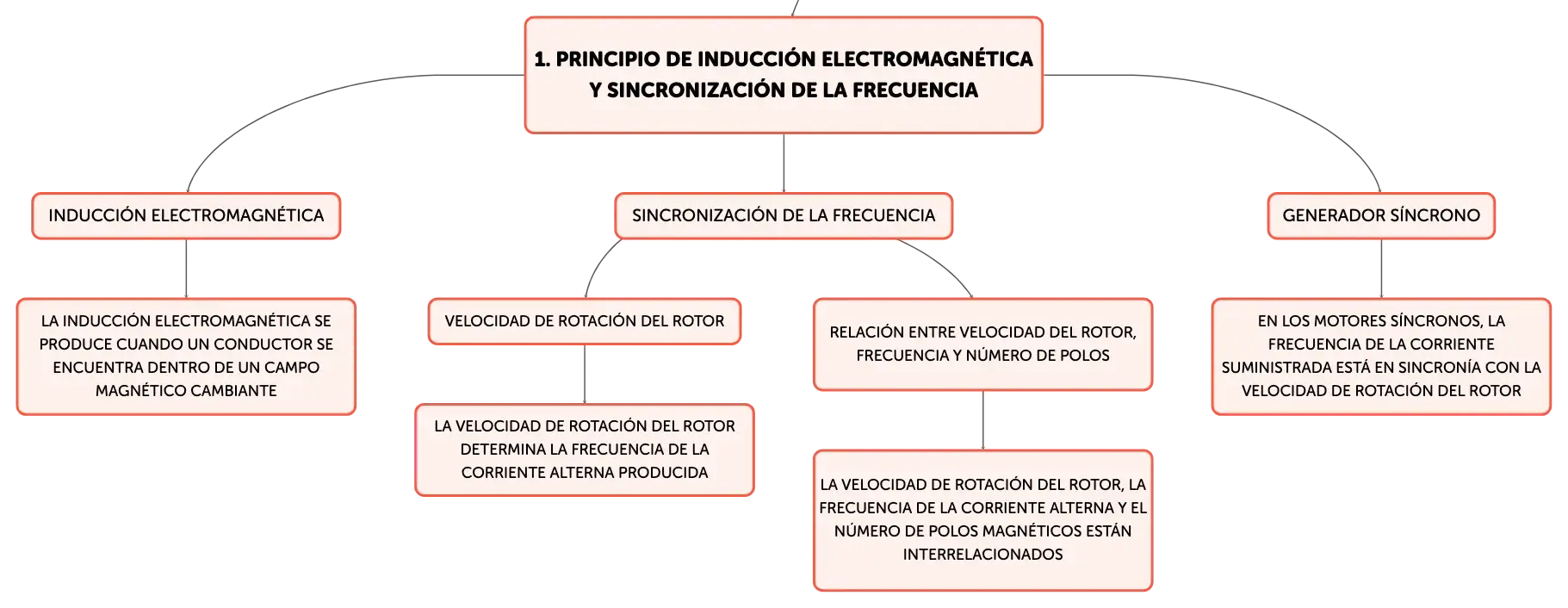

Principio de Inducción Electromagnética y Sincronización de la Frecuencia

La inducción electromagnética se produce cuando un conductor se encuentra dentro de un campo magnético cambiante, lo que induce una fuerza electromotriz (fem) en el conductor. En el alternador, el rotor genera este campo magnético variable y el estator contiene los devanados donde se induce la fem, resultando en la generación de corriente alterna al conectar una carga. La velocidad de rotación del rotor, o velocidad de sincronismo, determina la frecuencia de la corriente alterna producida, de ahí que se le llame "generador síncrono". En los motores síncronos, que funcionan bajo un principio análogo, la frecuencia de la corriente alterna suministrada está en sincronía con la velocidad de rotación del rotor.

Relación entre Velocidad del Rotor, Frecuencia y Número de Polos

La velocidad de rotación del rotor (n), la frecuencia de la corriente alterna (f) y el número de pares de polos magnéticos (p) en el rotor están interrelacionados por la fórmula n = 60f/p, donde n es la velocidad en revoluciones por minuto (rpm) y f es la frecuencia en hertz (Hz). Por ejemplo, para generar una corriente de 50 Hz utilizando un rotor de cuatro polos, se debe calcular la velocidad de rotación necesaria con esta fórmula. Este cálculo es esencial para el diseño y funcionamiento óptimo de los alternadores, asegurando que la frecuencia de la corriente generada sea la adecuada para su aplicación.

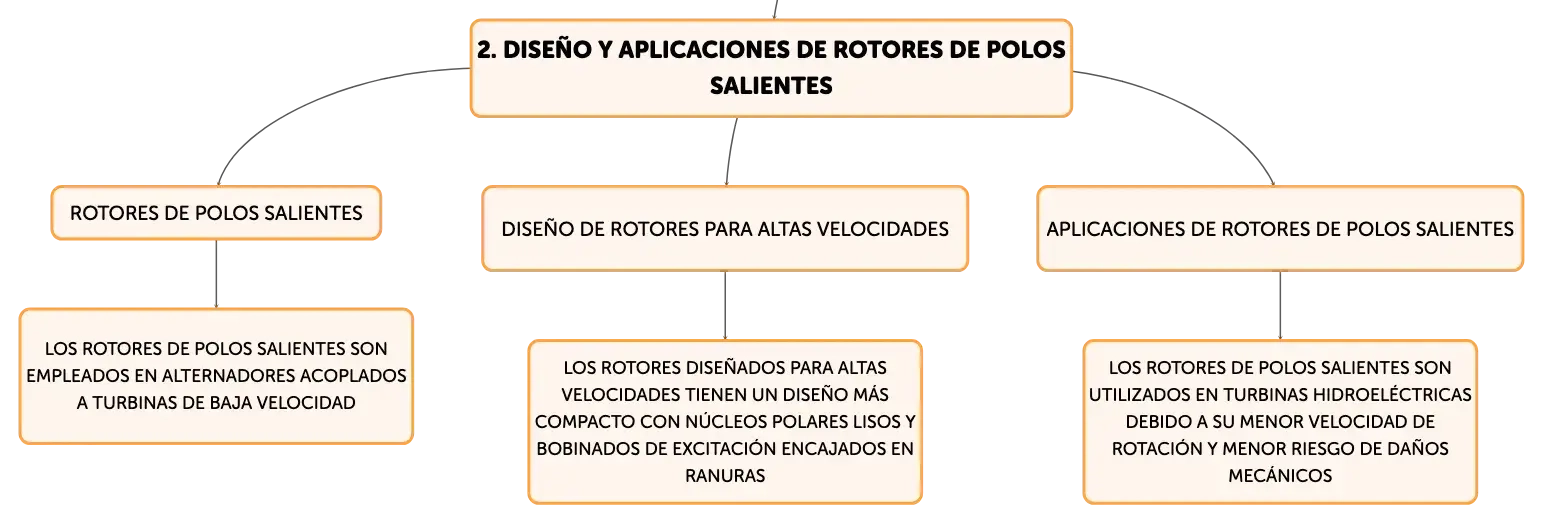

Diseño y Aplicaciones de Rotores de Polos Salientes

Los rotores de polos salientes son empleados en alternadores acoplados a turbinas de baja velocidad, como las hidroeléctricas. Estos rotores tienen un número elevado de polos, lo que permite una menor velocidad de rotación y reduce los riesgos asociados a la fuerza centrífuga, que podría causar daños mecánicos. En contraste, los rotores diseñados para altas velocidades, como los utilizados en turbinas de gas o vapor, tienen un diseño más compacto con núcleos polares lisos y bobinados de excitación encajados en ranuras para una transferencia eficiente del flujo magnético y minimizar las pérdidas por corrientes de Foucault.

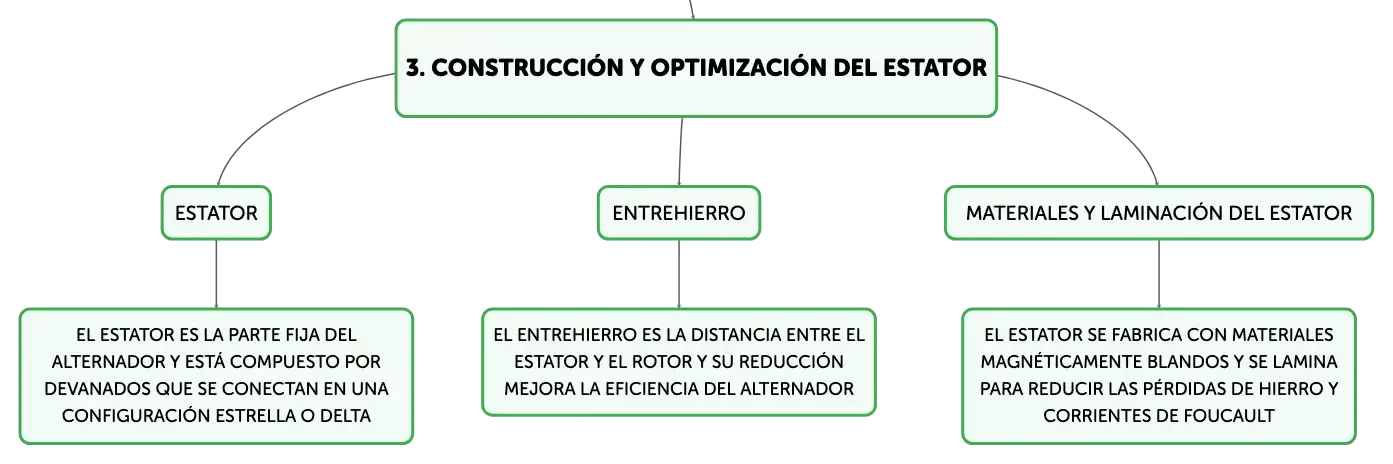

Construcción y Optimización del Estator

El estator es la parte fija del alternador y está compuesto por devanados, generalmente trifásicos, que se conectan en una configuración estrella o delta para producir corriente alterna en tres fases. Durante la construcción del estator, se presta especial atención al entrehierro, que es la distancia entre el estator y el rotor, ya que un espacio reducido mejora la eficiencia al disminuir la dispersión del flujo magnético. Para minimizar las pérdidas de hierro, el estator se fabrica con materiales magnéticamente blandos y se lamina para reducir las corrientes de Foucault.

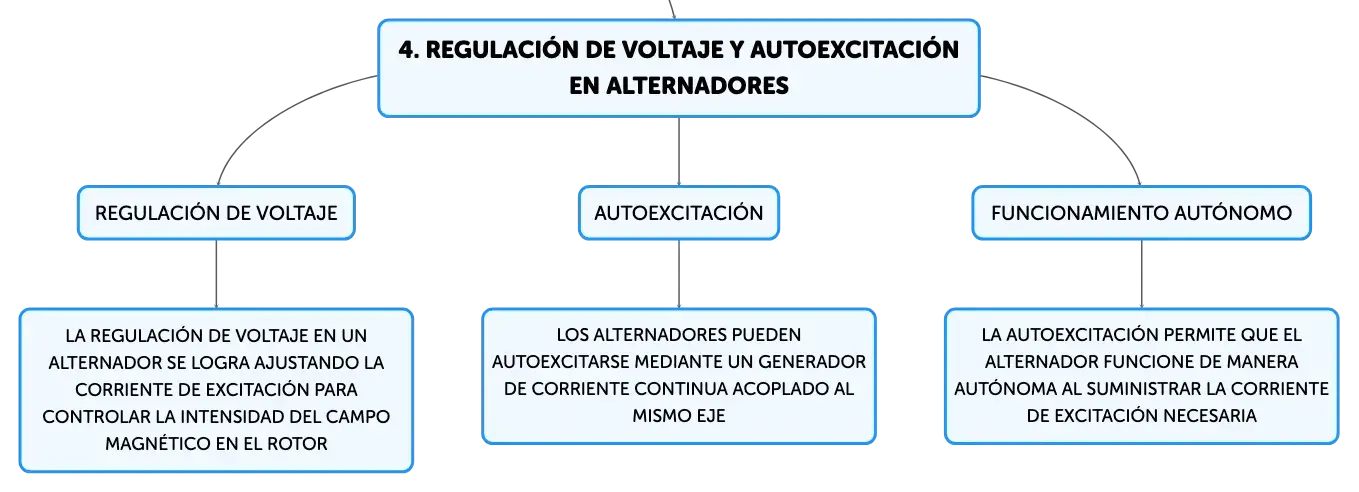

Regulación de Voltaje y Autoexcitación en Alternadores

La regulación de voltaje en un alternador es crucial para proporcionar una salida de energía constante a pesar de las variaciones de carga. Esto se consigue ajustando la corriente de excitación para controlar la intensidad del campo magnético en el rotor. Si el voltaje de salida disminuye, se incrementa la corriente de excitación para fortalecer el campo magnético, y si aumenta, se reduce la corriente de excitación. Los alternadores pueden autoexcitarse mediante un generador de corriente continua acoplado al mismo eje, lo que facilita el suministro de la corriente de excitación necesaria para su funcionamiento autónomo.
