Generación de vapor y su importancia industrial

La generación de vapor es esencial en la industria, con calderas pirotubulares y acuotubulares que maximizan la eficiencia energética. Estos sistemas transforman la energía térmica en vapor, siendo fundamentales en la manufactura y generación de energía eléctrica. La selección de calderas depende de la presión requerida y la capacidad de producción de vapor, mientras que el mantenimiento y la recuperación del calor residual son claves para un funcionamiento eficiente.

1/4

GENERACIÓN DE VAPOR Y SU IMPORTANCIA INDUSTRIAL

La generación de vapor es un proceso fundamental en numerosas industrias, incluyendo la manufactura y la generación de energía eléctrica. Los generadores de vapor, también conocidos como calderas, son equipos críticos que convierten el agua en vapor aplicando calor, un proceso que se evalúa mediante un balance térmico para determinar su eficiencia. La eficacia de una caldera es vital para la optimización de su funcionamiento y la implementación de mejoras. Comprender su operación y las variables que influyen en su eficiencia es esencial para asegurar un uso energético eficiente y seguro.

Vista interior de una sala industrial con un generador de vapor central, tuberías de acero, paneles de control con válvulas y escalera metálica.

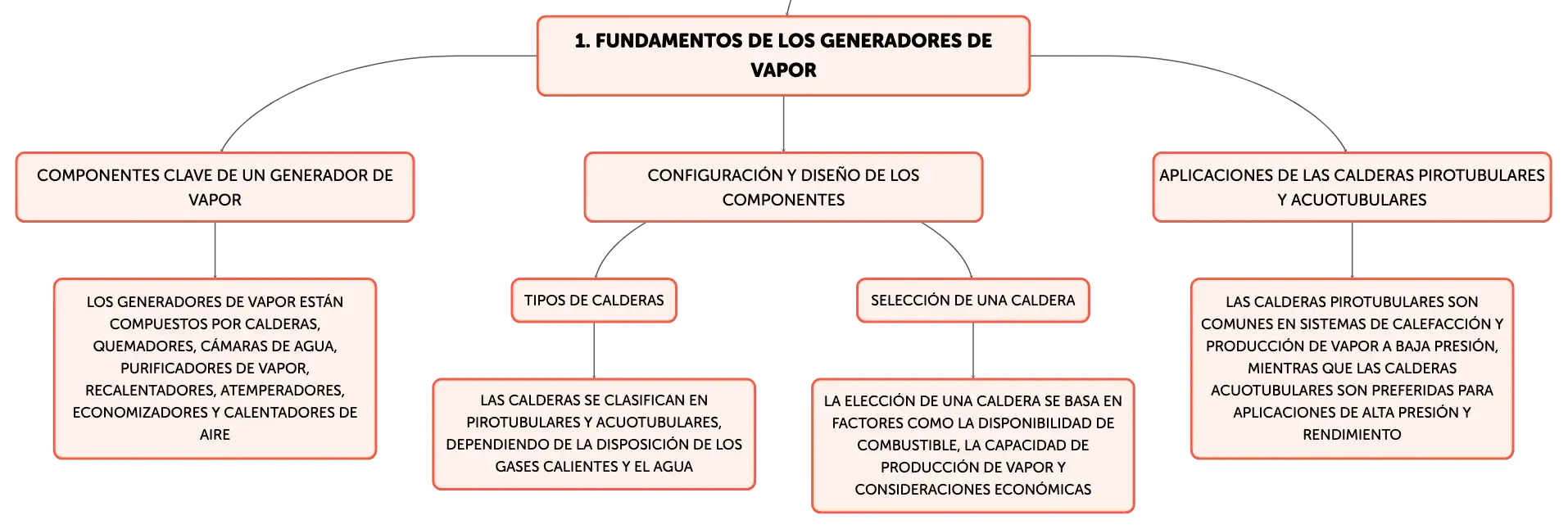

FUNDAMENTOS DE LOS GENERADORES DE VAPOR

Un generador de vapor se compone de varios componentes clave, como calderas, quemadores, cámaras de agua, purificadores de vapor, recalentadores, atemperadores, economizadores y calentadores de aire. Estos elementos colaboran para convertir la energía térmica, obtenida de la combustión de un combustible, en vapor de agua. La configuración y el diseño de estos componentes varían según el tipo de caldera y su aplicación específica, con el objetivo de maximizar la eficiencia en la transmisión de calor y la producción de vapor.

CLASIFICACIÓN Y TIPOS DE CALDERAS

Las calderas se clasifican en función de la disposición de los gases calientes y el agua. Las principales categorías son las calderas pirotubulares y las acuotubulares. Las calderas pirotubulares, donde los gases calientes circulan por el interior de tubos rodeados de agua, son adecuadas para aplicaciones de baja presión, como sistemas de calefacción. En contraste, las calderas acuotubulares, con agua o vapor circulando por los tubos y gases calientes en contacto con su superficie externa, son preferidas para aplicaciones de alta presión y rendimiento. La selección de una caldera se basa en factores como la disponibilidad de combustible, la capacidad de producción de vapor necesaria y consideraciones económicas.

CALDERAS PIROTUBULARES Y SU APLICACIÓN

Las calderas pirotubulares son comunes en la industria para aplicaciones de baja presión. En estas calderas, los gases calientes fluyen por el interior de tubos, transfiriendo calor al agua circundante. Aunque su uso ha disminuido en algunas áreas debido a la preferencia por motores de combustión interna, siguen siendo importantes en sistemas de calefacción y en la producción de vapor para procesos industriales y calefacción a baja presión.

CALDERAS ACUOTUBULARES Y SU EFICIENCIA

Las calderas acuotubulares son la opción preferida para aplicaciones que requieren altas presiones y eficiencia. En estos sistemas, el agua o vapor circula por el interior de los tubos, mientras que los gases calientes rodean su superficie externa. La limpieza y el mantenimiento de estas calderas son más sencillos, ya que las incrustaciones se pueden remover con facilidad. Su diseño ha evolucionado para incluir tubos rectos y curvos, así como configuraciones de uno o varios cuerpos, con el fin de optimizar el costo, la simplicidad, la compacidad y la eficiencia en la transferencia de calor.

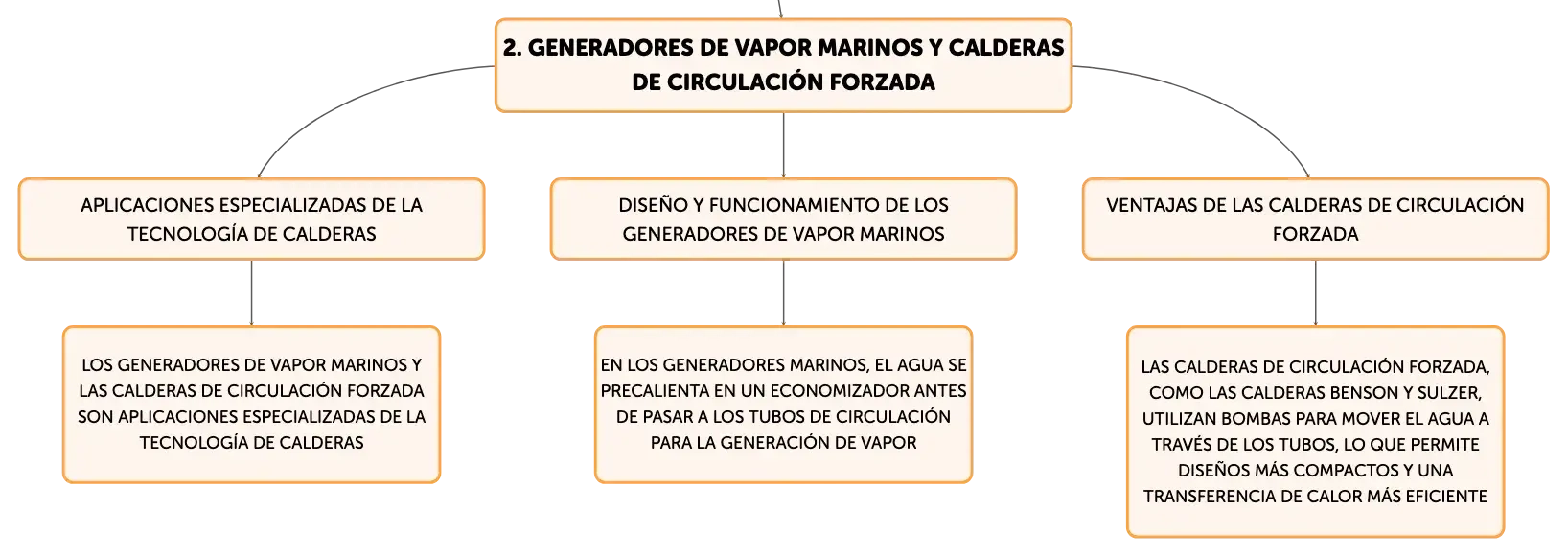

GENERADORES DE VAPOR MARINOS Y CALDERAS DE CIRCULACIÓN FORZADA

Los generadores de vapor marinos y las calderas de circulación forzada son aplicaciones especializadas de la tecnología de calderas. En los generadores marinos, el agua se precalienta en un economizador antes de pasar a los tubos de circulación para la generación de vapor. Las calderas de circulación forzada, como las calderas Benson y Sulzer, utilizan bombas para mover el agua a través de los tubos, lo que permite diseños más compactos y una transferencia de calor más eficiente. Estas calderas operan a altas presiones y requieren controles precisos para mantener la calidad del vapor.

APROVECHAMIENTO DEL CALOR RESIDUAL EN CALDERAS

La recuperación del calor residual de procesos o equipos para generar vapor es una práctica energéticamente eficiente en la industria. Los gases de escape de motores de combustión interna, columnas destiladoras y hornos industriales pueden contener suficiente calor para ser aprovechado en intercambiadores de calor y generar vapor, utilizando tanto calderas pirotubulares como acuotubulares.

MEDICIÓN DE LA CAPACIDAD DE PRODUCCIÓN DE VAPOR

La capacidad de producción de vapor de una caldera se mide típicamente en kilogramos de vapor por hora. Para una evaluación más precisa de la energía producida, se considera el calor total transmitido por las superficies de caldeo en kilocalorías por hora. Este enfoque permite una evaluación más exacta de la eficiencia energética de la caldera.

ACCESORIOS Y EQUIPOS DE CALDERAS

Las calderas están equipadas con una variedad de accesorios para su operación y monitoreo, que incluyen manómetros, indicadores de nivel de agua, reguladores de alimentación, válvulas de seguridad, purgadores y controles de tiro. Estos componentes son cruciales para el funcionamiento seguro y eficiente de la caldera. Además, se utilizan instrumentos como cronómetros para medir tiempos en pruebas y ajustes operativos, asegurando la precisión en la generación de vapor.

PROCEDIMIENTO OPERATIVO DE CALDERAS

El correcto funcionamiento de una caldera requiere la verificación del nivel de agua y combustible antes de su operación para evitar daños. Una vez comprobados estos niveles, se inicia el generador de vapor y se espera a que alcance su régimen de funcionamiento. Solo en este estado se pueden obtener datos fiables que reflejen el desempeño real de la caldera, la cual en la industria opera durante largos periodos de tiempo.
