Fundamentos de la Teoría de Grafos

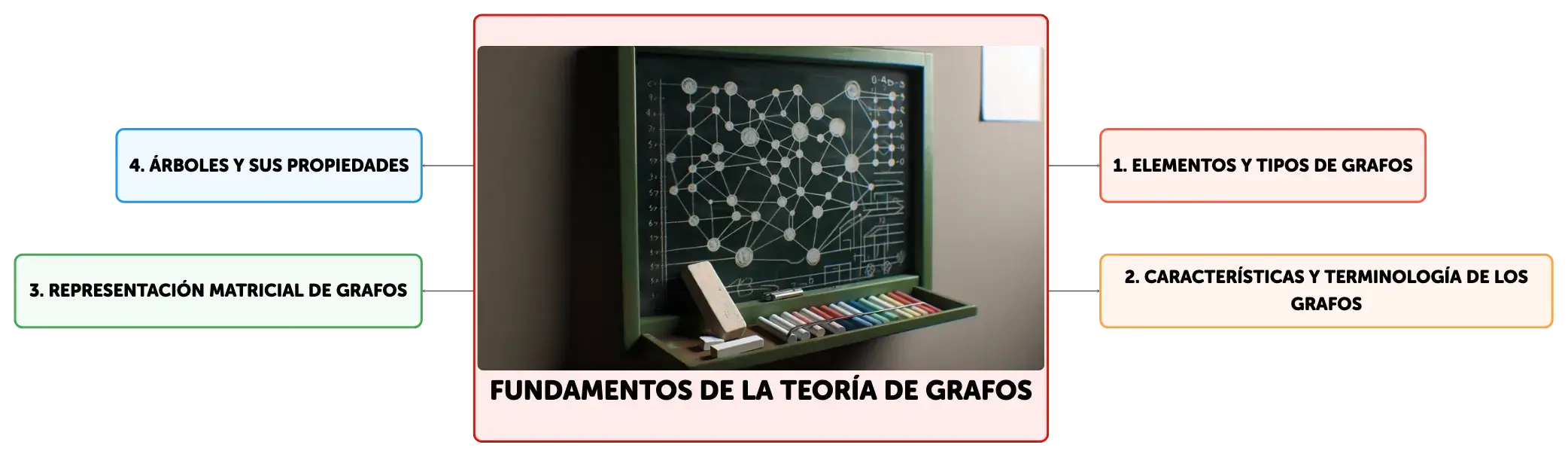

Mapa conceptual
La teoría de grafos es una rama matemática que analiza estructuras compuestas por vértices y aristas. Estudia grafos dirigidos, no dirigidos, multigrafos, simples y ponderados, y su aplicación en modelar redes y algoritmos. Los conceptos como caminos, ciclos, árboles y recorridos son clave en su comprensión y uso en ciencia de la computación.
Resumen
Esquema
Fundamentos de la Teoría de Grafos
La teoría de grafos es una disciplina matemática que estudia las propiedades y aplicaciones de los grafos, que son estructuras compuestas por vértices (también llamados nodos) y aristas (o bordes) que los conectan. Estos grafos son herramientas fundamentales en la ciencia de la computación para modelar redes, estructuras de datos y algoritmos, entre otros. Un grafo se representa gráficamente mediante puntos (vértices) y líneas (aristas) que los unen. Matemáticamente, un grafo G se define como un par ordenado G = (V, E), donde V es el conjunto de vértices y E es el conjunto de aristas. Las aristas pueden ser dirigidas, representando relaciones asimétricas con una dirección (digrafos), o no dirigidas, representando relaciones simétricas sin una dirección específica.Elementos y Tipos de Grafos
Los grafos se clasifican en distintas categorías según sus propiedades. Los grafos dirigidos o digrafos tienen aristas con una dirección específica, lo que es crucial para representar situaciones como rutas de tráfico o secuencias de tareas. Los grafos no dirigidos, en cambio, representan relaciones donde la dirección no es relevante. Los multigrafos permiten la existencia de múltiples aristas entre un mismo par de vértices, así como bucles o lazos, que son aristas que conectan un vértice consigo mismo. Un grafo simple es aquel que no tiene ni lazos ni aristas múltiples entre dos vértices. Los grafos ponderados asignan valores o pesos a las aristas, lo que es útil para representar costos, distancias o capacidades. Además, existen grafos triviales sin aristas, conocidos como grafos nulos, y grafos completos, en los que cada par de vértices está interconectado por una única arista.Características y Terminología de los Grafos
La teoría de grafos utiliza una terminología específica para describir las características de los grafos. Un camino es una secuencia de vértices conectados por aristas, y su longitud se mide por el número de aristas que lo componen. Un sendero es un camino en el que todas las aristas son distintas, y una trayectoria es un camino en el que todos los vértices son distintos. Un ciclo es un camino cerrado que comienza y termina en el mismo vértice. El grado de un vértice es el número de aristas que inciden en él, y en grafos dirigidos se distingue entre grado de entrada y grado de salida. Dos vértices son adyacentes si existe una arista que los conecta. Un grafo es conexo si existe un camino entre cualquier par de vértices; de lo contrario, es inconexo.Representación Matricial de Grafos
Los grafos pueden representarse mediante matrices, lo que facilita su análisis computacional. La matriz de adyacencia es una matriz cuadrada donde las filas y columnas corresponden a los vértices del grafo, y las entradas indican la presencia (1) o ausencia (0) de aristas entre los vértices. En grafos no dirigidos, esta matriz es simétrica. La matriz de incidencia es otra representación matricial donde las filas corresponden a los vértices y las columnas a las aristas; un valor de uno (1) indica que el vértice está conectado por la arista correspondiente. La suma de los valores en una fila de la matriz de incidencia indica el grado del vértice asociado.Árboles y sus Propiedades
Un árbol es un tipo de grafo acíclico y conexo, lo que significa que no contiene ciclos y hay exactamente un camino entre cualquier par de vértices. Los árboles tienen una estructura jerárquica y se describen con términos como raíz, padre, hijo y hoja. Los vértices sin hijos se conocen como hojas. La altura de un árbol es la longitud del camino más largo desde la raíz hasta una hoja, y el grado de un árbol es el máximo grado de sus vértices. Los árboles binarios son una subclase importante de árboles en los que cada vértice tiene como máximo dos hijos. Los árboles binarios de búsqueda son estructuras de datos que facilitan la búsqueda y el ordenamiento, donde cada nodo cumple con la propiedad de que todos los valores en su subárbol izquierdo son menores y en su subárbol derecho son mayores que el valor del nodo.Recorridos y Ordenamientos en Árboles
Los recorridos de árboles son técnicas para visitar todos los vértices de un árbol de manera sistemática. Los recorridos en preorden, inorden y postorden son los más utilizados. En preorden, se visita primero la raíz, seguido por el subárbol izquierdo y luego el derecho. Inorden implica visitar primero el subárbol izquierdo, después la raíz y finalmente el subárbol derecho, lo que resulta útil para obtener los valores de un árbol binario de búsqueda en orden ascendente. Postorden visita primero los subárboles y luego la raíz. Estos recorridos son esenciales para operaciones como la impresión de los valores de un árbol en un orden específico o la evaluación de expresiones matemáticas representadas en árboles de expresión.
Mostrar más

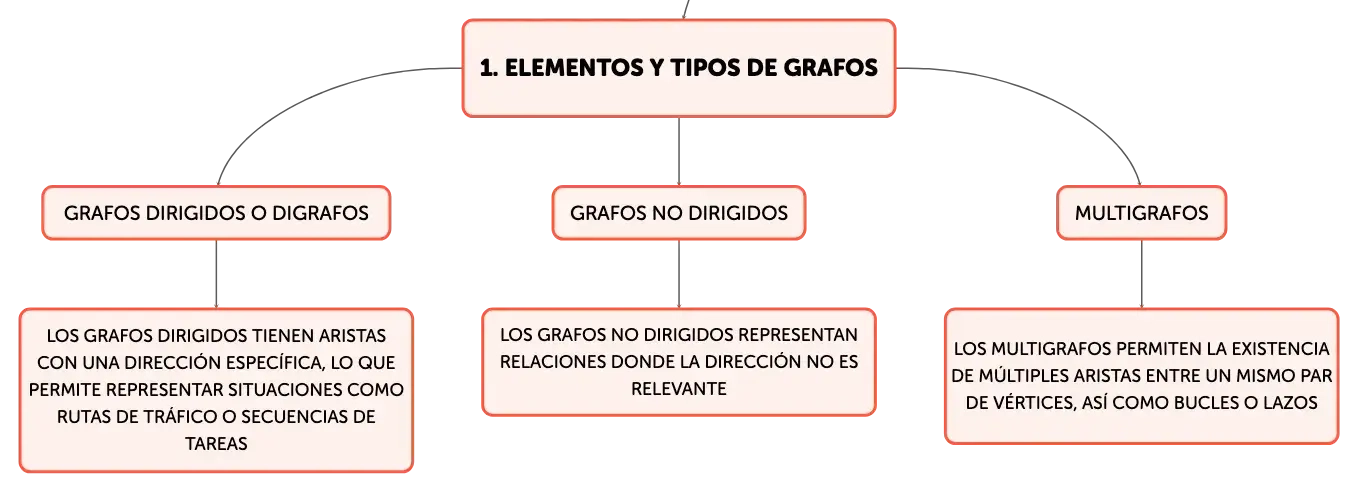

Elementos y Tipos de Grafos
Grafos dirigidos o digrafos
Los grafos dirigidos tienen aristas con una dirección específica, lo que permite representar situaciones como rutas de tráfico o secuencias de tareas
Grafos no dirigidos
Los grafos no dirigidos representan relaciones donde la dirección no es relevante
Multigrafos
Los multigrafos permiten la existencia de múltiples aristas entre un mismo par de vértices, así como bucles o lazos

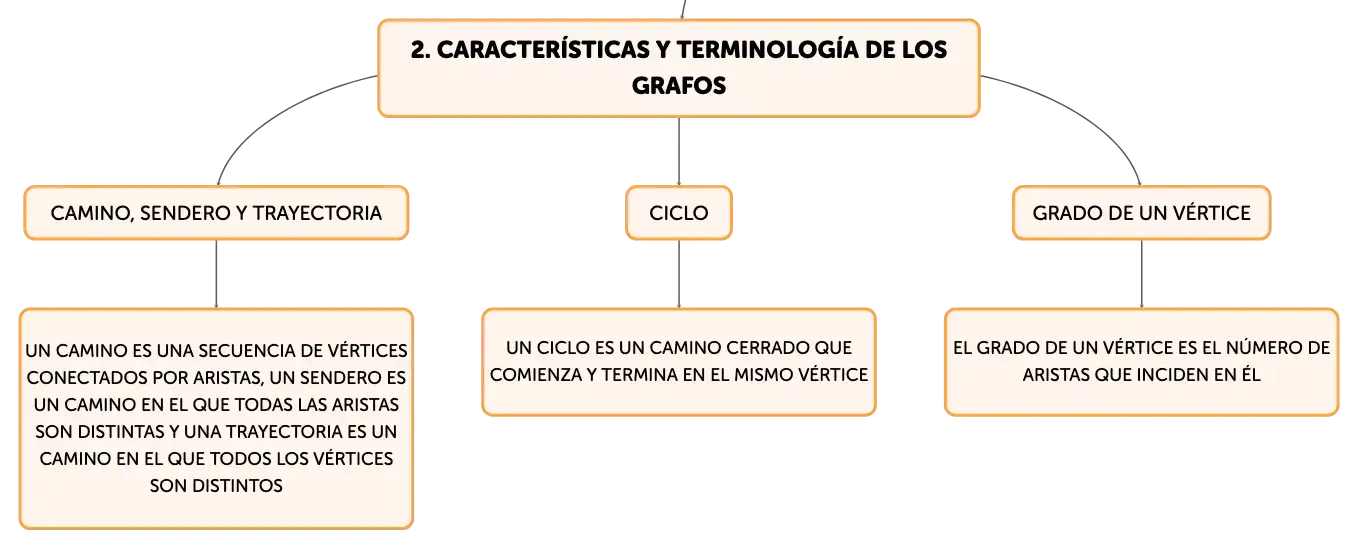

Características y Terminología de los Grafos
Camino, sendero y trayectoria
Un camino es una secuencia de vértices conectados por aristas, un sendero es un camino en el que todas las aristas son distintas y una trayectoria es un camino en el que todos los vértices son distintos
Ciclo
Un ciclo es un camino cerrado que comienza y termina en el mismo vértice
Grado de un vértice
El grado de un vértice es el número de aristas que inciden en él

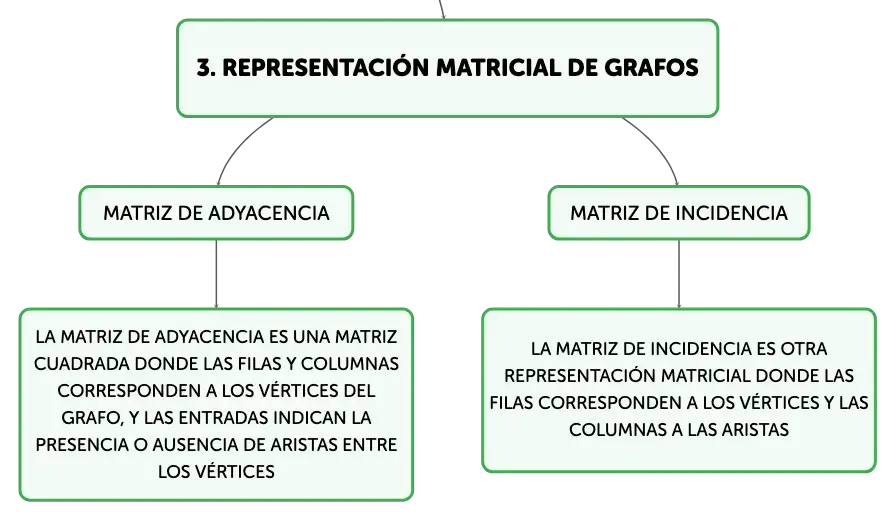

Representación Matricial de Grafos
Matriz de adyacencia
La matriz de adyacencia es una matriz cuadrada donde las filas y columnas corresponden a los vértices del grafo, y las entradas indican la presencia o ausencia de aristas entre los vértices
Matriz de incidencia
La matriz de incidencia es otra representación matricial donde las filas corresponden a los vértices y las columnas a las aristas

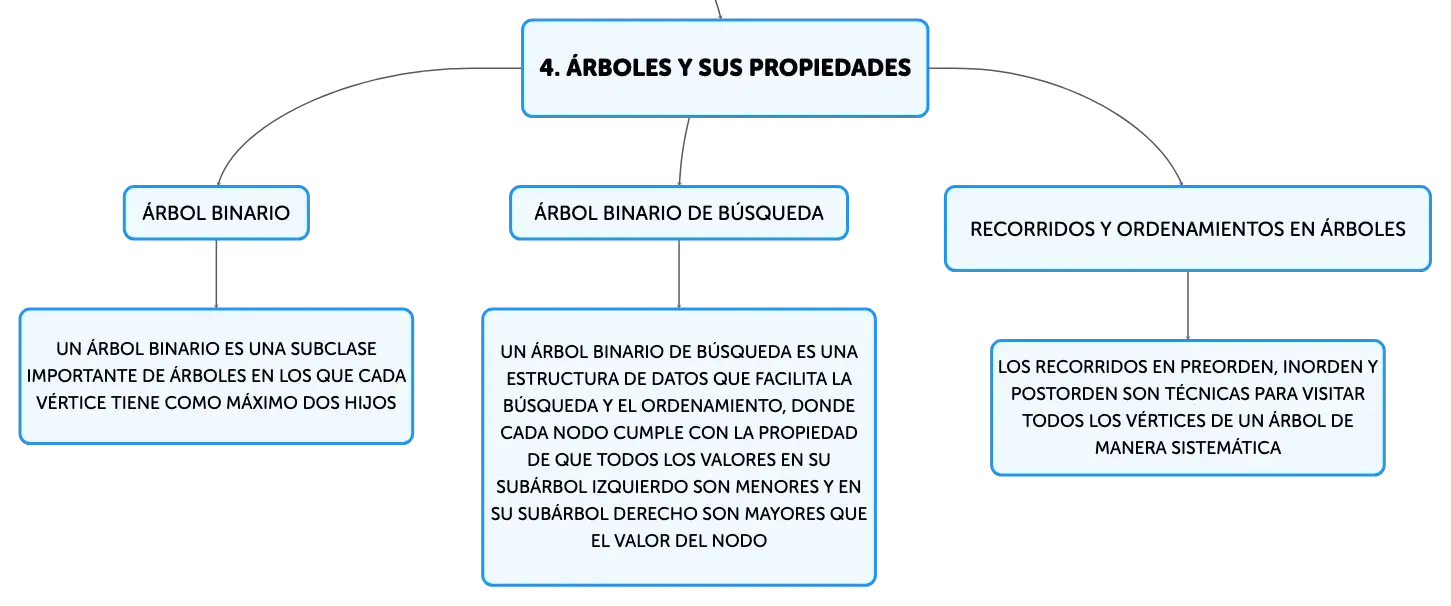

Árboles y sus Propiedades
Árbol binario
Un árbol binario es una subclase importante de árboles en los que cada vértice tiene como máximo dos hijos
Árbol binario de búsqueda
Un árbol binario de búsqueda es una estructura de datos que facilita la búsqueda y el ordenamiento, donde cada nodo cumple con la propiedad de que todos los valores en su subárbol izquierdo son menores y en su subárbol derecho son mayores que el valor del nodo
Recorridos y Ordenamientos en Árboles
Los recorridos en preorden, inorden y postorden son técnicas para visitar todos los vértices de un árbol de manera sistemática
Fundamentos de la Teoría de Grafos
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
La ______ de grafos es una rama de las matemáticas que se enfoca en el estudio de las ______ y aplicaciones de estructuras compuestas por vértices y aristas.
teoría
propiedades
01
En la ciencia de la computación, los grafos son esenciales para modelar ______, estructuras de ______ y ______.
redes
datos
algoritmos
02
Un grafo se representa con puntos, llamados ______, y líneas, conocidas como ______, que los conectan.
vértices
aristas
