El Cursograma Analítico y su Importancia en la Manufactura

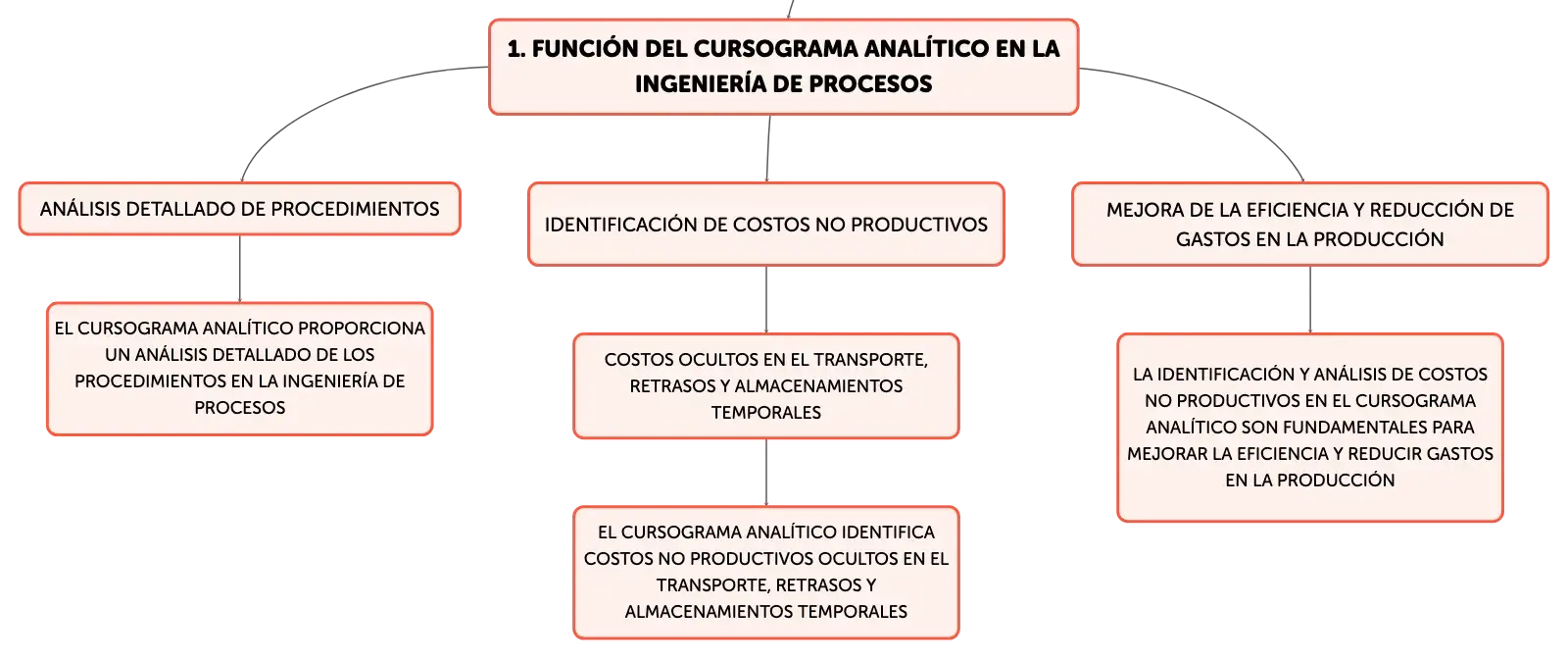

El cursograma analítico es una herramienta de gran valor en la ingeniería de procesos, especialmente en el ámbito de la manufactura. Su función es proporcionar un análisis detallado de los procedimientos, identificando no solo las operaciones y las inspecciones, sino también los costos no productivos asociados con el transporte, los retrasos y los almacenamientos temporales. Estos costos, a menudo ocultos, pueden ser significativos y, por tanto, su identificación y análisis son fundamentales para mejorar la eficiencia y reducir los gastos en la producción. A través de una representación gráfica que utiliza símbolos específicos para cada tipo de actividad, el cursograma analítico permite un escrutinio minucioso de cada componente del proceso de manufactura.

Paneles de vidrio transparentes en secuencia con formas geométricas de colores flotantes en un espacio industrial, con una persona en equipo de seguridad observando atentamente.

Simbología en los Cursogramas Analíticos

La simbología en los cursogramas analíticos es clave para la comprensión y el análisis de los procesos de manufactura. Los símbolos estándar, que se adhieren a normativas como las establecidas por la ASME (American Society of Mechanical Engineers), representan las distintas fases del proceso, tales como transporte, operación, inspección, almacenamiento y demora. Por ejemplo, el transporte se indica con flechas que muestran la dirección del movimiento de materiales, y el almacenamiento se representa con un triángulo. Además, se utilizan símbolos no estándares para denotar acciones específicas como la creación de registros, la toma de decisiones y operaciones que se realizan simultáneamente con inspecciones o transportes. Estos símbolos son esenciales para señalar áreas que requieren mejoras y para formular estrategias destinadas a optimizar el flujo de trabajo.

Elaboración y Componentes del Cursograma Analítico

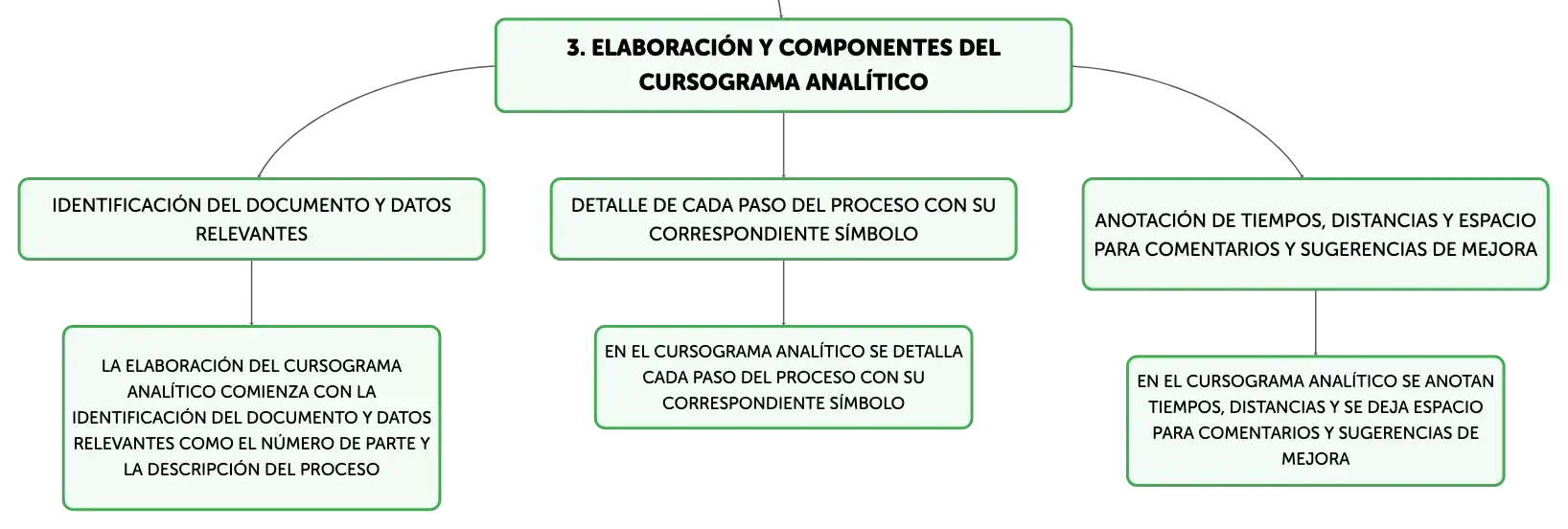

La elaboración de un cursograma analítico comienza con la identificación del documento a través de un título y la inclusión de datos relevantes como el número de parte, la descripción del proceso, y los métodos actual y propuesto, así como el nombre del analista responsable. Cada paso del proceso se detalla con su correspondiente símbolo, y se anotan los tiempos y distancias asociados. Los símbolos se conectan mediante líneas que delinean la secuencia de eventos, y se deja espacio para comentarios y sugerencias de mejora. Este nivel de detalle es crucial para un análisis profundo de cada etapa del proceso, lo que facilita la detección de ineficiencias y la formulación de propuestas de optimización.

Medición y Análisis de Distancias y Demoras

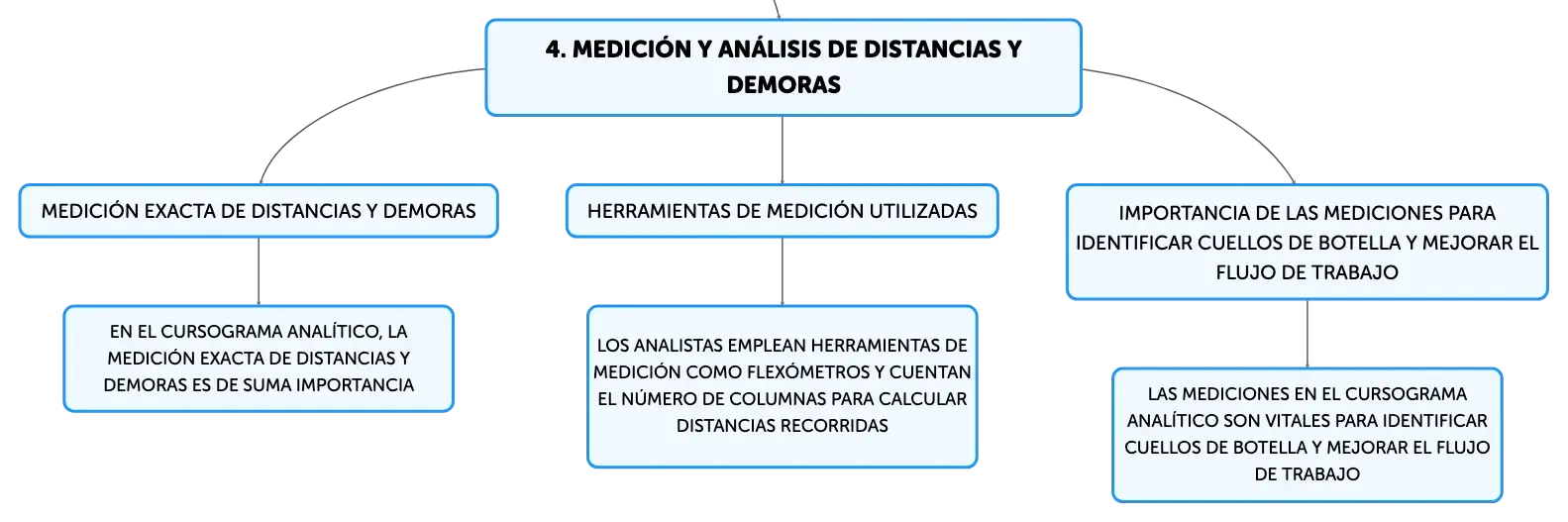

En el cursograma analítico, la medición exacta de distancias y demoras es de suma importancia. Los analistas emplean herramientas de medición como flexómetros y cuentan el número de columnas que los materiales atraviesan para calcular las distancias recorridas. Aunque los movimientos menores a 5 pies generalmente no se registran, si estos tienen un impacto significativo en el costo, deben ser considerados. Para las demoras y almacenamientos, se marca el material con la hora exacta en que se detiene y se hace un seguimiento hasta que se reanuda su procesamiento. Estas mediciones son vitales para identificar cuellos de botella y para mejorar el flujo de trabajo.

Beneficios de la Técnica del Cursograma Analítico

La implementación de la técnica del cursograma analítico trae consigo una serie de beneficios para la gestión de procesos de manufactura. Permite la eliminación o reducción de costos no productivos, proporciona una visión clara de las demoras, el transporte y el almacenamiento, y resulta ser una herramienta invaluable para la mejora de la distribución de planta. Al visualizar el proceso en su totalidad, los analistas pueden identificar oportunidades para simplificar el flujo de trabajo, acortar los tiempos de ciclo y minimizar el manejo de materiales, lo que conduce a una producción más eficiente y económicamente rentable.

Diagrama de Recorrido: Complemento del Cursograma Analítico

El diagrama de recorrido complementa al cursograma analítico al ilustrar la distribución física de las actividades dentro de la planta. Este diagrama pictórico facilita la visualización de la ubicación de las actividades y los movimientos de operarios, materiales y equipos. Para su construcción, se dibuja la disposición de las instalaciones, se identifican las actividades con símbolos y números correspondientes, y se trazan las rutas con líneas y flechas. El uso de colores distintos puede ser útil para diferenciar entre movimientos de diferentes elementos o entre los métodos actuales y los propuestos. Este diagrama es fundamental para el análisis y la optimización de la distribución de planta y el manejo de materiales.
