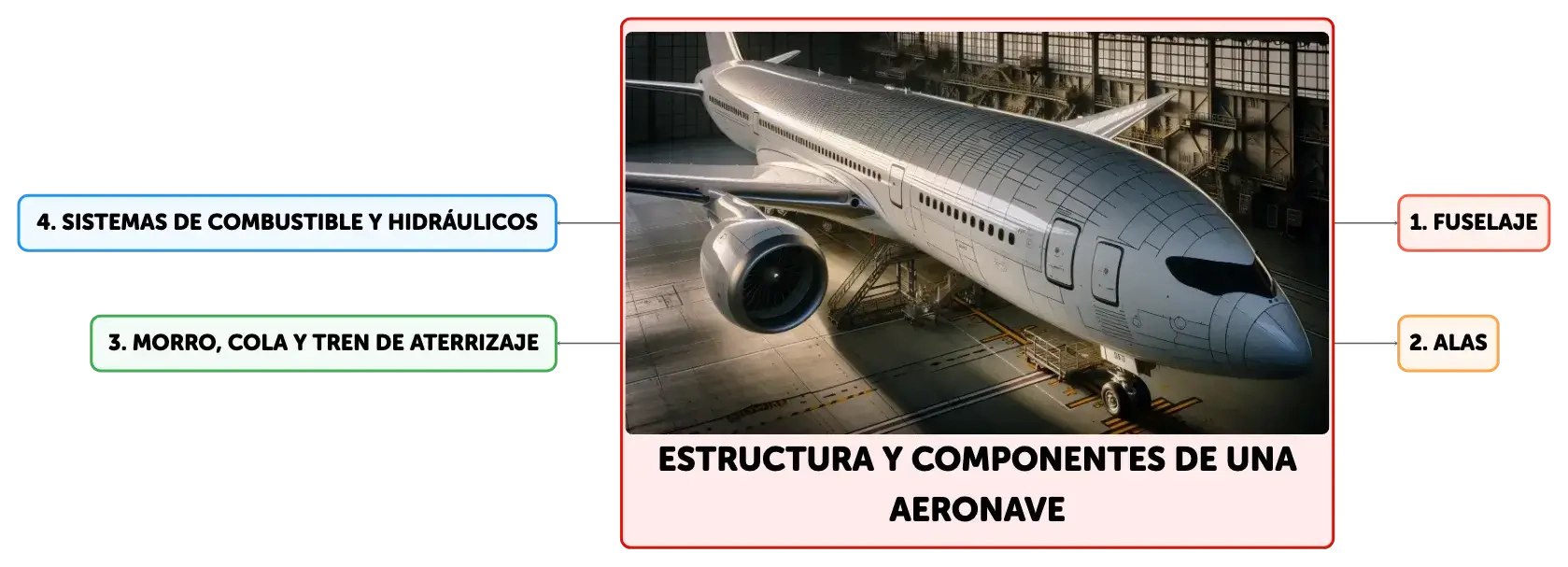

Estructura y Componentes de una Aeronave

Explorando la ingeniería aeronáutica, este texto detalla la estructura del fuselaje, las configuraciones de las alas, y los sistemas críticos como el tren de aterrizaje y el sistema de combustible. Se abordan también los avances tecnológicos como el sistema de control de vuelo fly-by-wire, que utiliza señales eléctricas y computadoras para una operación más eficiente y segura de la aeronave.

1/5

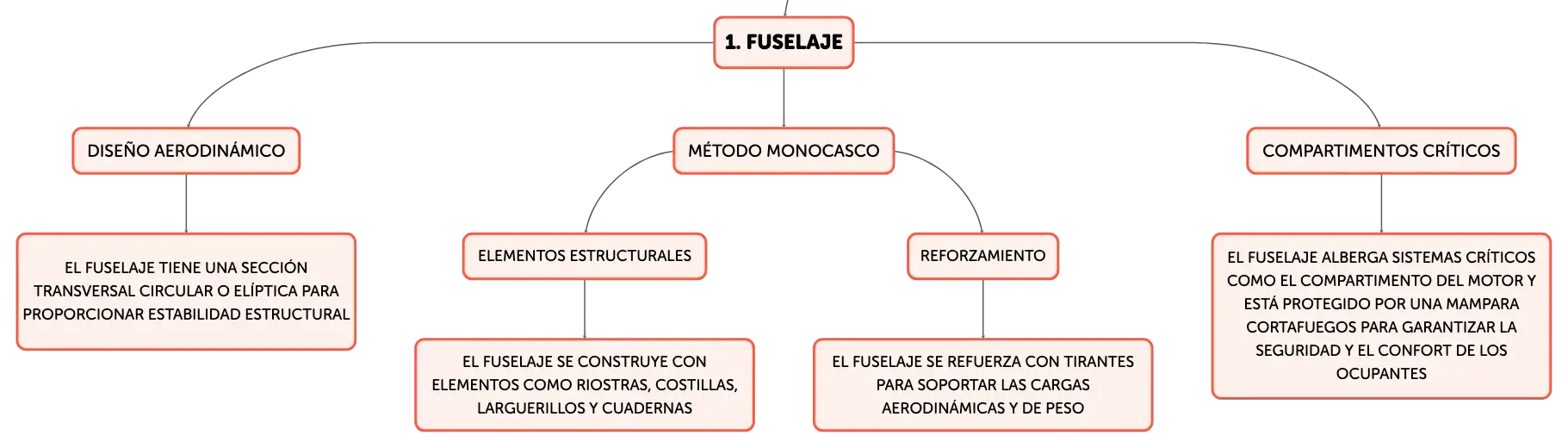

Estructura y Componentes del Fuselaje de una Aeronave

El fuselaje es la estructura principal de una aeronave, diseñada para alojar a la tripulación, pasajeros y carga. Su diseño aerodinámico, con una sección transversal comúnmente circular o elíptica, se une a las alas para proporcionar estabilidad estructural. La construcción del fuselaje generalmente emplea el método monocasco, que consiste en una serie de elementos estructurales como riostras, costillas, larguerillos y cuadernas, reforzados con tirantes y recubiertos con paneles de material compuesto o chapa metálica. Esta estructura interna proporciona la rigidez y resistencia necesarias para soportar las cargas aerodinámicas y de peso durante el vuelo. Además, el fuselaje alberga sistemas críticos como el compartimiento del motor, que está protegido por una mampara cortafuegos para aislar la cabina de posibles incendios y reducir el ruido, contribuyendo así a la seguridad y el confort de los ocupantes.

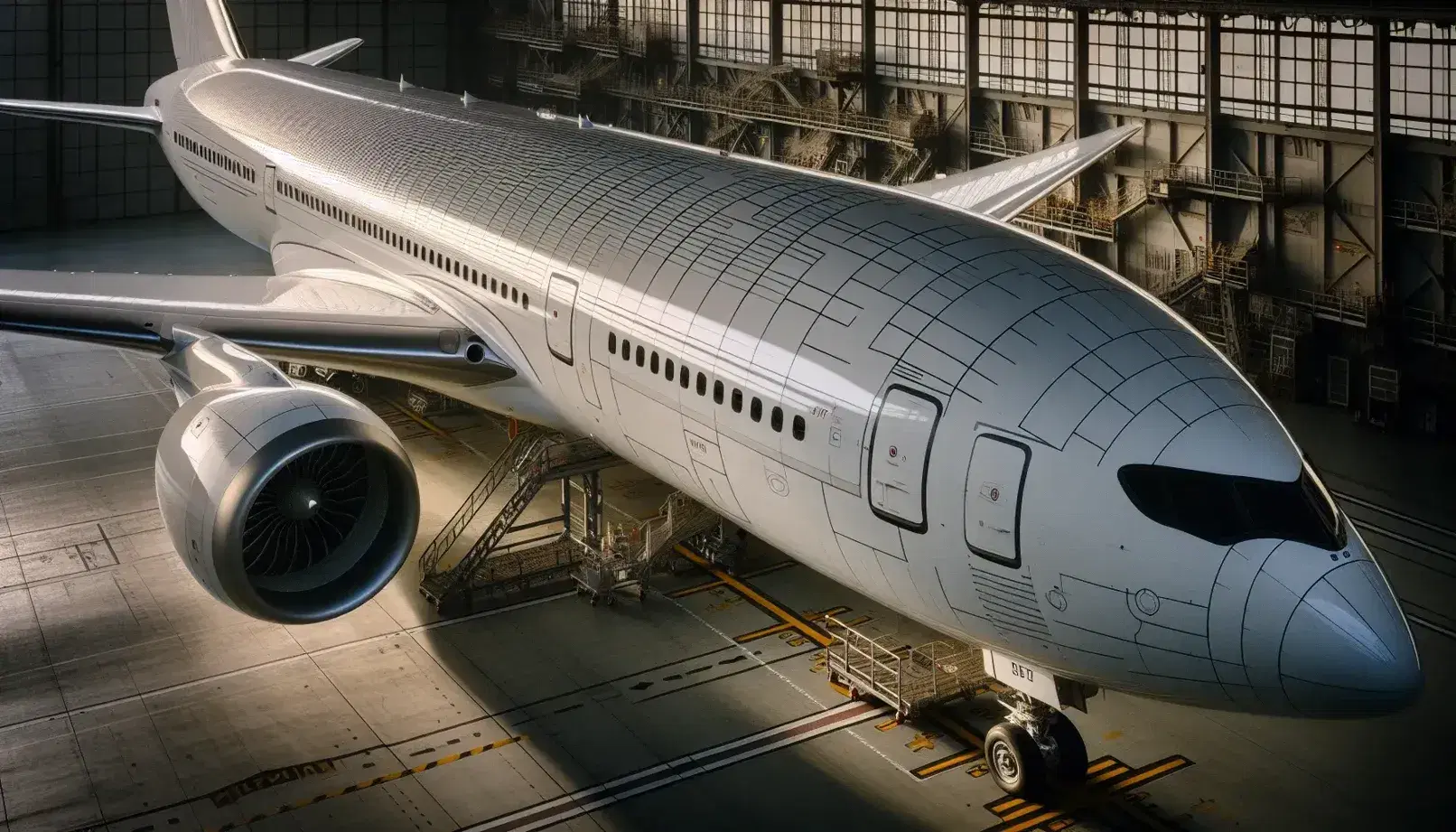

Avión comercial en hangar con detalle de fuselaje blanco y línea azul, ala con flaps y estabilizadores, y tren de aterrizaje parcialmente visible.

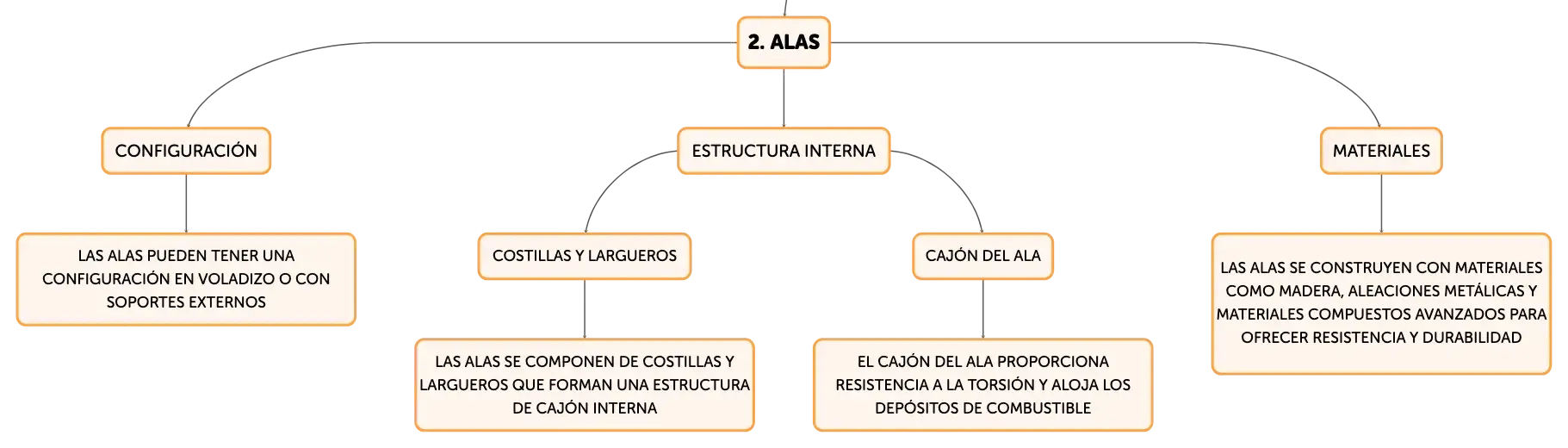

Configuración y Materiales de las Alas de un Avión

Las alas de un avión son elementos cruciales para el vuelo y pueden variar en forma y diseño. El ala en voladizo, que se extiende directamente desde el fuselaje sin soportes externos, es una configuración común. Estas estructuras se componen de costillas y largueros que forman una estructura de cajón interna, recubierta por un revestimiento que soporta las cargas aerodinámicas. Los largueros distribuyen las cargas verticales y las fuerzas de vuelo, mientras que el cajón del ala proporciona resistencia a la torsión y aloja los depósitos de combustible. Los materiales empleados en la construcción de las alas han evolucionado desde la madera hasta aleaciones metálicas y materiales compuestos avanzados, como la fibra de vidrio y la fibra de carbono, que ofrecen una excelente relación resistencia-peso y durabilidad. Los composites de PVC y resina epoxi son especialmente valorados en la fabricación de componentes estructurales grandes, como el fuselaje y las alas, debido a su ligereza y resistencia superior.

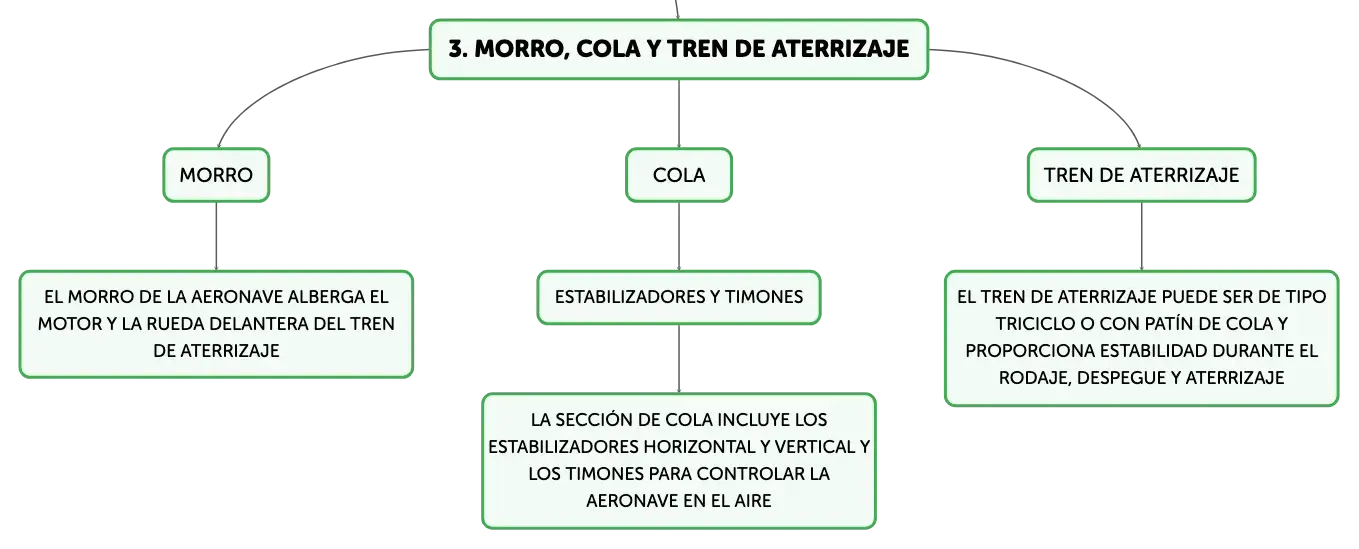

El Morro, la Cola y el Tren de Aterrizaje de la Aeronave

El morro de la aeronave, ubicado en la parte frontal, es fundamental para el alojamiento del motor y, en algunos diseños, de la rueda delantera del tren de aterrizaje. Los motores pueden ser de pistón, turbopropulsores, turbofanes o eléctricos, dependiendo del diseño y propósito del avión. La hélice o el ventilador del motor proporcionan la tracción necesaria para el vuelo. La sección de cola incluye los estabilizadores horizontal y vertical y los timones, que son vitales para el control de la aeronave en el aire. El tren de aterrizaje más común es el tipo triciclo, que proporciona estabilidad durante el rodaje, despegue y aterrizaje. Alternativamente, el tren con patín de cola es menos común y requiere habilidades adicionales del piloto para el control direccional en tierra.

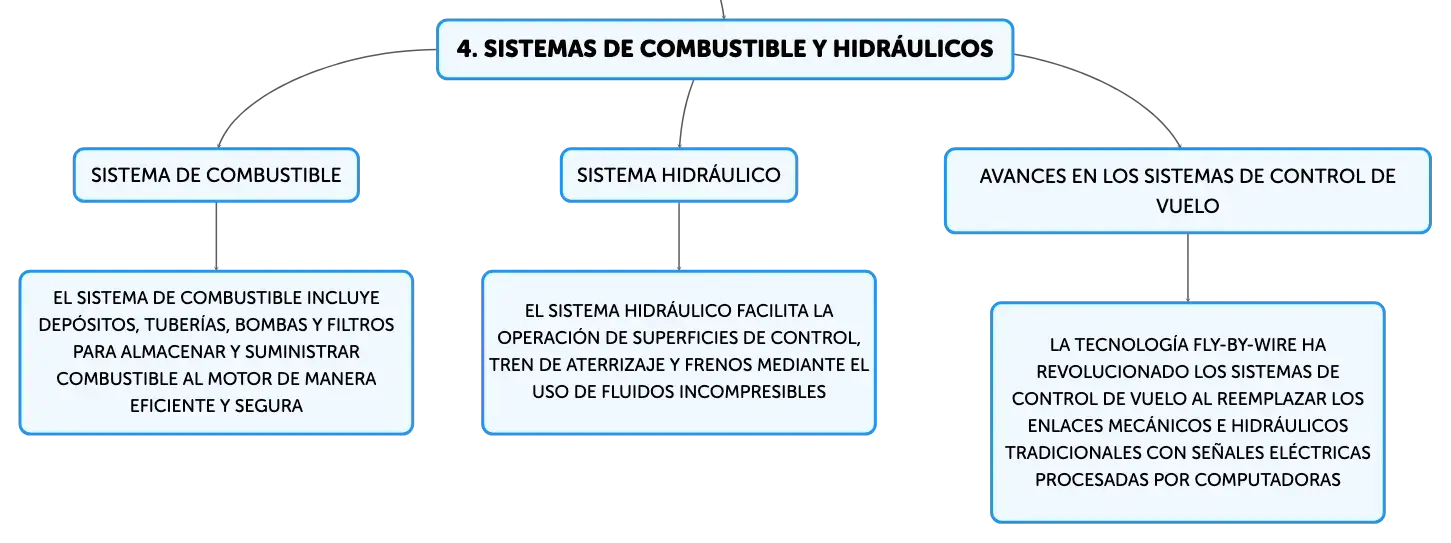

Sistema de Combustible y Componentes Hidráulicos en Aeronaves

El sistema de combustible de una aeronave es un conjunto complejo que incluye depósitos, tuberías, bombas y filtros, diseñado para almacenar y suministrar combustible al motor de manera eficiente y segura. Los depósitos se ubican en las alas o en el fuselaje y el combustible se distribuye por gravedad o con la ayuda de bombas. Es esencial realizar inspecciones visuales del nivel de combustible y purgar los depósitos de agua y contaminantes antes de cada vuelo. El sistema hidráulico, que utiliza la incompresibilidad de los fluidos, facilita la operación de superficies de control, tren de aterrizaje y frenos. En caso de fallo del sistema hidráulico, los pilotos pueden tener que recurrir a controles manuales, lo que requiere un esfuerzo físico significativo para mantener el control del avión.

Avances en los Sistemas de Control de Vuelo: Fly-By-Wire

La tecnología fly-by-wire ha revolucionado los sistemas de control de vuelo al reemplazar los enlaces mecánicos e hidráulicos tradicionales con señales eléctricas procesadas por computadoras. Este sistema mejora la eficiencia, reduce el peso y aumenta la seguridad de la aeronave gracias a su redundancia y capacidad de autodiagnóstico. Además, la transmisión de señales a través de fibras ópticas minimiza la susceptibilidad a interferencias y asegura una respuesta rápida y precisa de los controles de vuelo. La implementación de fly-by-wire ha permitido el desarrollo de controles de vuelo más intuitivos y sistemas de gestión de vuelo avanzados que optimizan la operación de la aeronave.
