Fundamentos de los Dibujos Técnicos y su Comunicación Efectiva

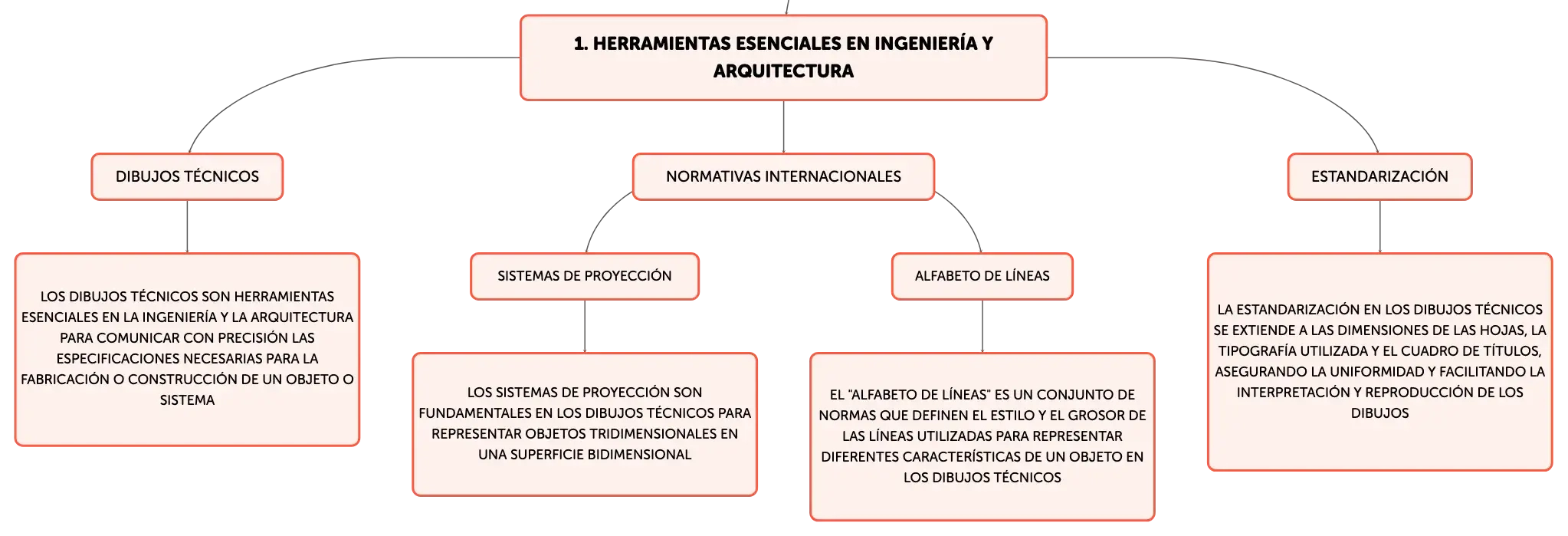

Los dibujos técnicos son herramientas esenciales en la ingeniería y la arquitectura, diseñados para comunicar con precisión las especificaciones necesarias para la fabricación o construcción de un objeto o sistema. Estos dibujos se adhieren a normativas internacionales que estipulan el uso de sistemas de proyección y un conjunto estandarizado de líneas, conocido como el "alfabeto de líneas", donde cada tipo de línea tiene un significado distinto, como representar bordes visibles, ocultos o ejes de simetría. La estandarización se extiende a las dimensiones de las hojas y a la tipografía utilizada, asegurando la uniformidad y facilitando la interpretación y reproducción de los dibujos. Un cuadro de títulos proporciona información clave del dibujo, como el nombre del proyecto, la identificación de la empresa, la escala utilizada y los registros de revisión.

Mesa de trabajo de madera con instrumentos de dibujo técnico, incluyendo tablero con papel A1, compases de precisión, regla T, plantillas geométricas y lápices de grafito bajo luz natural.

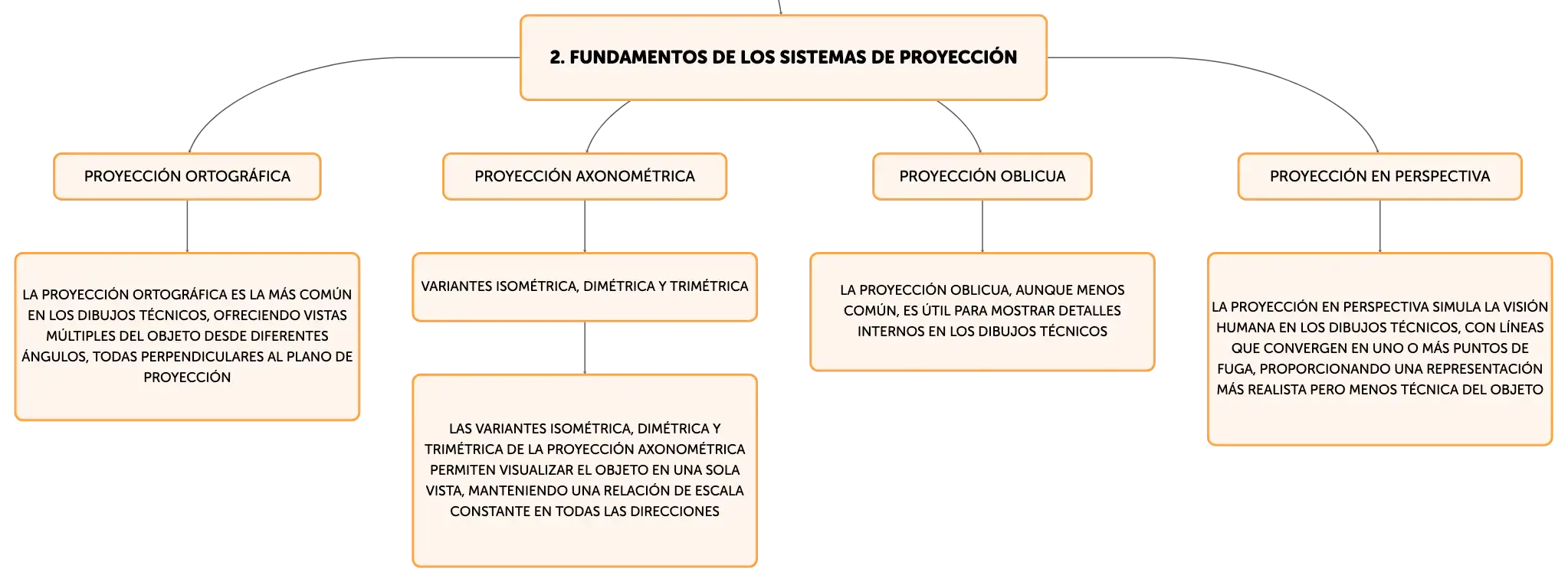

Sistemas de Proyección en Dibujos Técnicos

Los sistemas de proyección son fundamentales en los dibujos técnicos para representar objetos tridimensionales en una superficie bidimensional. La proyección ortográfica es la más común, ofreciendo vistas múltiples del objeto desde diferentes ángulos, todas perpendiculares al plano de proyección. La proyección axonométrica, incluyendo las variantes isométrica, dimétrica y trimétrica, permite visualizar el objeto en una sola vista, manteniendo una relación de escala constante en todas las direcciones. La proyección oblicua, aunque menos común, es útil para mostrar detalles internos. Por último, la proyección en perspectiva simula la visión humana, con líneas que convergen en uno o más puntos de fuga, proporcionando una representación más realista pero menos técnica del objeto.

El Alfabeto de Líneas en Dibujos Técnicos

El "alfabeto de líneas" en dibujos técnicos es un conjunto de normas que definen el estilo y el grosor de las líneas utilizadas para representar diferentes características de un objeto. Las líneas continuas y gruesas suelen indicar contornos y bordes visibles, mientras que las líneas discontinuas y finas pueden representar bordes ocultos o planos de corte. La claridad en el dibujo se logra mediante el contraste adecuado entre las líneas, lo que facilita la distinción entre los distintos elementos representados. Para los principiantes, se recomienda el uso de papel cuadriculado para practicar la consistencia en la longitud y el espaciado de los guiones, lo que es crucial para la interpretación precisa del dibujo técnico.

Técnicas de Dibujo a Mano Alzada y Uso de Lápices

A pesar de la prevalencia de software CAD (Diseño Asistido por Computadora), el dibujo a mano alzada sigue siendo una habilidad importante en el diseño técnico. Las líneas dibujadas a mano deben ser fluidas y seguras, y aunque no se requiere la perfección de las líneas rectas, deben ser claras y definidas. La selección del lápiz es crucial, con grados de dureza que varían desde 9H, el más duro, hasta 7B, el más blando. Para dibujos técnicos, se prefieren los lápices de grados intermedios, como 2H a B, que ofrecen un equilibrio entre precisión y visibilidad. Los lápices más duros son adecuados para líneas finas y detalladas, mientras que los más blandos se reservan para sombreados y trabajos artísticos.

Letras y Texto en Dibujos Técnicos

El texto en los dibujos técnicos proporciona información esencial y debe ser claro y legible. Las letras deben seguir un estilo estandarizado, preferiblemente Sans serif de un solo trazo, para facilitar la lectura y la rapidez en la creación. Aunque la habilidad para dibujar letras técnicas no está directamente relacionada con la caligrafía personal, se puede mejorar con práctica y el uso de líneas guía. Las letras deben ser densas y oscuras para garantizar su visibilidad en copias y reproducciones, y su tamaño debe ser proporcional al tamaño de la hoja y la escala del dibujo.

Selección de Escala y Tamaño de Hoja en Dibujos Técnicos

La elección de la escala y el tamaño de la hoja es crucial en los dibujos técnicos para representar objetos de manera proporcional y clara. La escala debe ser seleccionada cuidadosamente para ajustarse al tamaño del objeto y al espacio disponible en la hoja de dibujo. Los tamaños de hoja están estandarizados y se eligen en función del detalle y la escala requerida. La información sobre la escala y el tamaño de la hoja se incluye en el cuadro de títulos, que se coloca de manera estándar en la esquina inferior derecha del dibujo, asegurando que estos detalles cruciales sean fácilmente accesibles y comprensibles.
