Características y Ventajas del Cableado UTP
El cableado de par trenzado sin blindaje (UTP, por sus siglas en inglés) es un tipo de cableado de red que consta de cuatro pares de hilos de cobre, cada uno con un color distinto para facilitar su identificación. Estos pares están trenzados para reducir la interferencia electromagnética de fuentes externas y el crosstalk entre pares adyacentes. El UTP es preferido en muchas instalaciones de redes de área local (LAN) por su flexibilidad, bajo costo y facilidad de instalación. Aunque carece de blindaje metálico, su diseño trenzado proporciona una protección básica contra la interferencia y permite velocidades de transmisión de datos adecuadas para la mayoría de las aplicaciones de oficina.Normativas y Estándares del Cableado UTP
Los estándares para el cableado UTP son definidos por la Telecommunications Industry Association/Electronic Industries Alliance (TIA/EIA), especialmente la norma TIA/EIA-568, que especifica los requisitos de rendimiento y las prácticas de instalación para el cableado de telecomunicaciones. La norma clasifica los cables UTP en diferentes categorías, como Cat5e y Cat6, basadas en su capacidad para soportar ciertas velocidades y frecuencias de transmisión. El Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) también establece estándares para las redes, como el 802.3, que define cómo los cables UTP deben usarse en las redes Ethernet. La selección de la categoría adecuada de cable UTP es crucial para cumplir con los requisitos de rendimiento de la red y garantizar la compatibilidad con el hardware de red existente y futuro.Conectores y Terminación en el Cableado UTP
La terminación de los cables UTP se realiza comúnmente con conectores RJ-45, que son enchufes modulares de ocho posiciones y ocho contactos. La correcta terminación de los cables es vital para el rendimiento de la red, y debe seguir las especificaciones del estándar TIA/EIA-568, que incluye la alineación precisa de los hilos de cobre y el crimpado adecuado del conector. Una terminación inadecuada puede resultar en una conexión de red inestable o en la degradación de la señal. Por lo tanto, es importante que los técnicos de red sigan cuidadosamente las prácticas recomendadas al instalar y verificar las terminaciones de los cables UTP.Tipos de Cables UTP y sus Aplicaciones
Los cables UTP se clasifican en varios tipos según su uso. El cable directo (o patch cable) es el más común y se utiliza para conectar dispositivos de red como computadoras a switches o routers. El cable cruzado, que intercambia ciertos pares de cables, se usaba anteriormente para conectar dispositivos del mismo tipo, como dos computadoras directamente o dos switches. Sin embargo, la mayoría de los dispositivos de red modernos cuentan con la función Auto-MDIX, que detecta automáticamente el tipo de cable y ajusta la conexión en consecuencia, haciendo que el uso de cables cruzados sea menos frecuente. Los cables rollover, específicos de ciertos fabricantes como Cisco, se utilizan para conexiones de consola a dispositivos de red. La selección adecuada del tipo de cable es esencial para la conectividad y el rendimiento de la red.Estándares de Cableado T568A y T568B
Los estándares T568A y T568B son dos configuraciones de cableado que definen la disposición de los pares de hilos en los conectores RJ-45. Aunque ambas configuraciones son funcionales y pueden ser utilizadas indistintamente, es esencial mantener la misma configuración en ambos extremos de un cable directo para asegurar la comunicación. Para los cables cruzados, se utiliza una configuración en un extremo y la otra en el extremo opuesto. La elección entre T568A y T568B generalmente se basa en la preferencia regional o en los requisitos de una instalación particular. La consistencia en la terminación de los cables según estos estándares es fundamental para garantizar la interoperabilidad y el rendimiento óptimo de la infraestructura de red.
Mostrar más

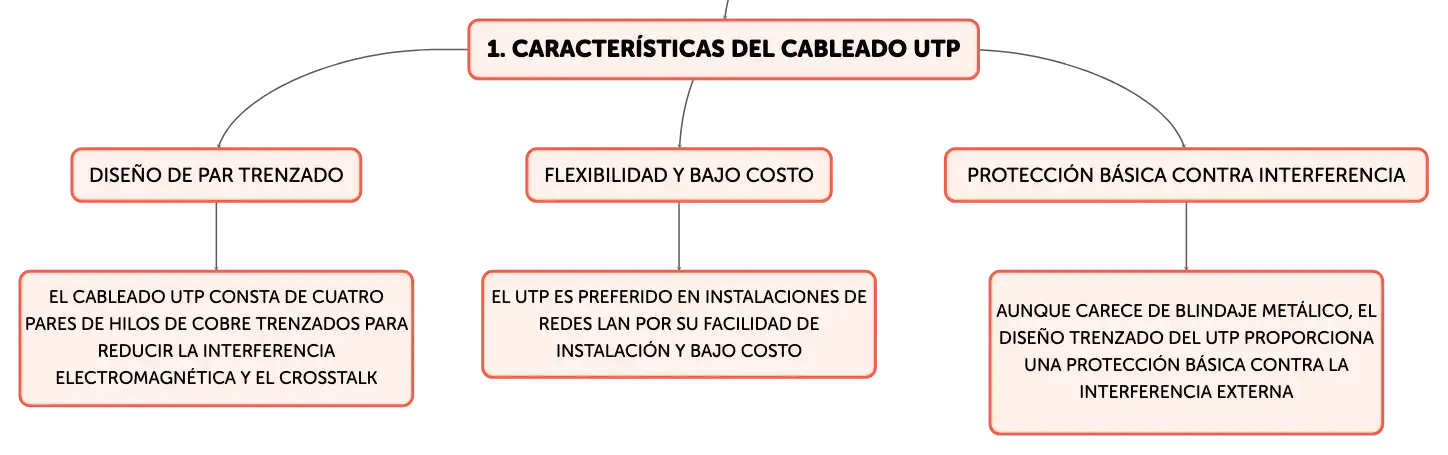

Características del Cableado UTP
Diseño de par trenzado
El cableado UTP consta de cuatro pares de hilos de cobre trenzados para reducir la interferencia electromagnética y el crosstalk
Flexibilidad y bajo costo
El UTP es preferido en instalaciones de redes LAN por su facilidad de instalación y bajo costo
Protección básica contra interferencia
Aunque carece de blindaje metálico, el diseño trenzado del UTP proporciona una protección básica contra la interferencia externa

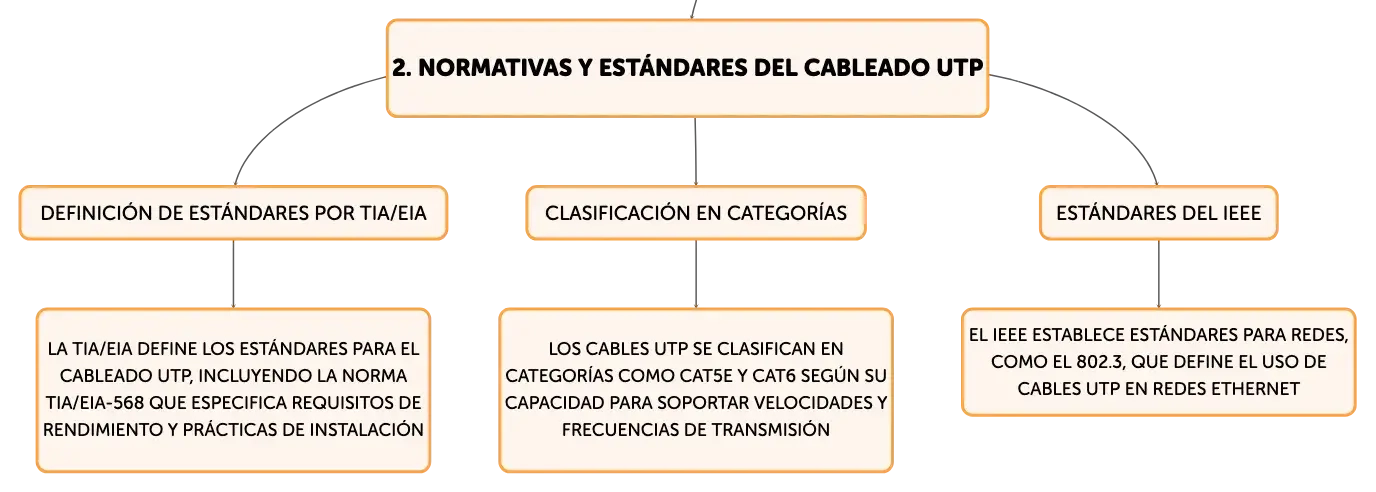

Normativas y Estándares del Cableado UTP
Definición de estándares por TIA/EIA
La TIA/EIA define los estándares para el cableado UTP, incluyendo la norma TIA/EIA-568 que especifica requisitos de rendimiento y prácticas de instalación
Clasificación en categorías
Los cables UTP se clasifican en categorías como Cat5e y Cat6 según su capacidad para soportar velocidades y frecuencias de transmisión
Estándares del IEEE
El IEEE establece estándares para redes, como el 802.3, que define el uso de cables UTP en redes Ethernet

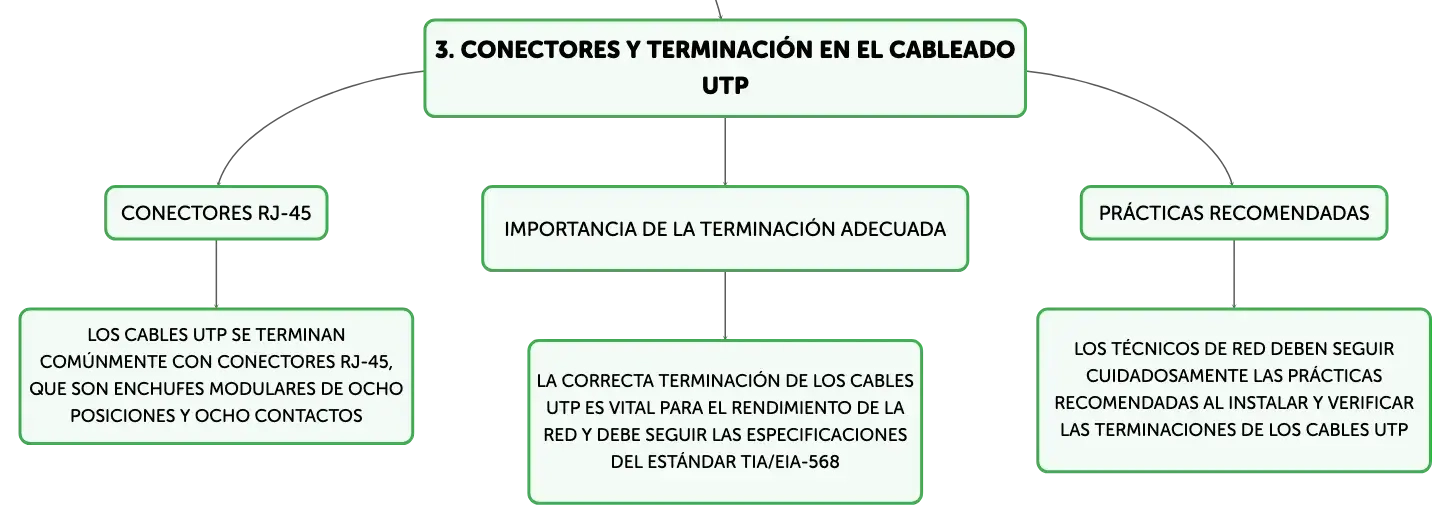

Conectores y Terminación en el Cableado UTP
Conectores RJ-45
Los cables UTP se terminan comúnmente con conectores RJ-45, que son enchufes modulares de ocho posiciones y ocho contactos
Importancia de la terminación adecuada
La correcta terminación de los cables UTP es vital para el rendimiento de la red y debe seguir las especificaciones del estándar TIA/EIA-568
Prácticas recomendadas
Los técnicos de red deben seguir cuidadosamente las prácticas recomendadas al instalar y verificar las terminaciones de los cables UTP

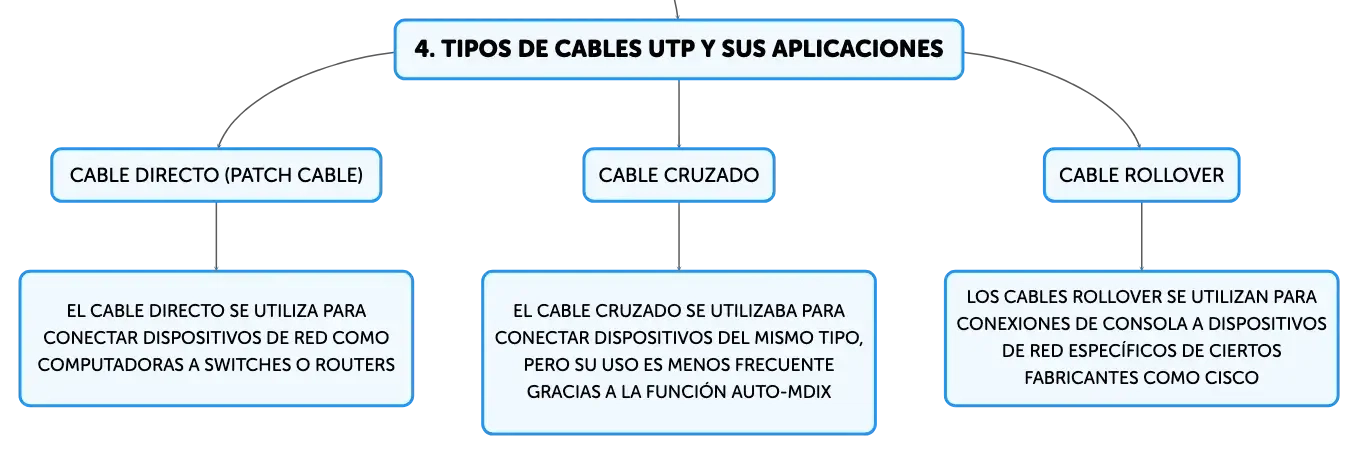

Tipos de Cables UTP y sus Aplicaciones
Cable directo (patch cable)
El cable directo se utiliza para conectar dispositivos de red como computadoras a switches o routers
Cable cruzado
El cable cruzado se utilizaba para conectar dispositivos del mismo tipo, pero su uso es menos frecuente gracias a la función Auto-MDIX
Cable rollover
Los cables rollover se utilizan para conexiones de consola a dispositivos de red específicos de ciertos fabricantes como Cisco
