Fases del Desarrollo de un Modelo Entidad-Relación

El Modelo Entidad-Relación (ER) es fundamental en el diseño de bases de datos, describiendo entidades, atributos y relaciones. Este modelo visualiza estructuras y lógica relacional, especifica atributos y restricciones, y es crucial para la normalización y conversión a esquemas relacionales. Los diagramas ER y EER ofrecen una representación gráfica detallada, incluyendo herencia y especialización para una organización jerárquica eficiente.

Ver más

1/6

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Diagrama Entidad-Relación

Haz clic para comprobar la respuesta

Representación gráfica de entidades e interacciones, estructura y lógica relacional de la base de datos.

2

Especificación detallada del modelo ER

Haz clic para comprobar la respuesta

Incluye atributos de entidades y restricciones no gráficas como integridad y dominio.

3

Restricciones de integridad

Haz clic para comprobar la respuesta

Aseguran unicidad de claves primarias y consistencia de datos.

4

Transformación a esquema relacional

Haz clic para comprobar la respuesta

Conversión de entidades a tablas y relaciones a claves foráneas para implementación en base de datos.

5

El modelo ______ (ER) se utiliza para representar entidades y sus interacciones en un contexto real.

Haz clic para comprobar la respuesta

Entidad-Relación

6

Los ______ clave son esenciales para identificar de forma única cada ______ de una entidad.

Haz clic para comprobar la respuesta

atributos instancia

7

Si un atributo no tiene un valor en una instancia dada, se le asigna un valor ______.

Haz clic para comprobar la respuesta

nulo

8

El ______ de un atributo determina los valores posibles y las ______ que estos pueden tener.

Haz clic para comprobar la respuesta

dominio restricciones

9

Relaciones en el modelo ER

Haz clic para comprobar la respuesta

Asociaciones entre dos o más entidades con características comunes.

10

Cardinalidad de una relación

Haz clic para comprobar la respuesta

Define el número mínimo y máximo de instancias de una entidad que pueden asociarse con otra.

11

Tipos de cardinalidad

Haz clic para comprobar la respuesta

Uno a uno, uno a muchos, muchos a uno, muchos a muchos.

12

En el modelo ER, las ______ son fundamentales para distinguir de forma única las instancias de ______.

Haz clic para comprobar la respuesta

claves entidades

13

Las ______ son un tipo de clave que incluye uno o más atributos que permiten la identificación exclusiva de las ______.

Haz clic para comprobar la respuesta

superclaves entidades

14

Las ______ son superclaves de tamaño mínimo que no pueden perder atributos sin que se afecte su capacidad de identificar ______ de forma única.

Haz clic para comprobar la respuesta

claves candidatas entidades

15

En las ______, la clave primaria se forma de las claves primarias de las ______ involucradas y puede incluir atributos propios de la relación.

Haz clic para comprobar la respuesta

relaciones entidades

16

Entidades fuertes vs. débiles

Haz clic para comprobar la respuesta

Entidades fuertes existen independientemente. Entidades débiles dependen de otra entidad.

17

Atributos clave

Haz clic para comprobar la respuesta

Atributos clave se subrayan y sirven para identificar de manera única a las entidades.

18

EER: Herencia, Especialización y Generalización

Haz clic para comprobar la respuesta

EER permite herencia de atributos/relaciones, y representación de jerarquías mediante especialización/generalización.

19

Los diagramas EER mejoran al modelo ER estándar al incluir ______ adicionales.

Haz clic para comprobar la respuesta

conceptos

20

Las entidades ______ en los EER necesitan de una entidad ______ para ser identificadas.

Haz clic para comprobar la respuesta

débiles fuerte

21

La ______ permite que una entidad derivada obtenga atributos y relaciones de una entidad ______.

Haz clic para comprobar la respuesta

herencia padre

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Informática

Principios del Diseño de Sistemas de Software

Informática

Sistemas de Información

Informática

Sistemas Operativos

Informática

Funciones de los sistemas operativos

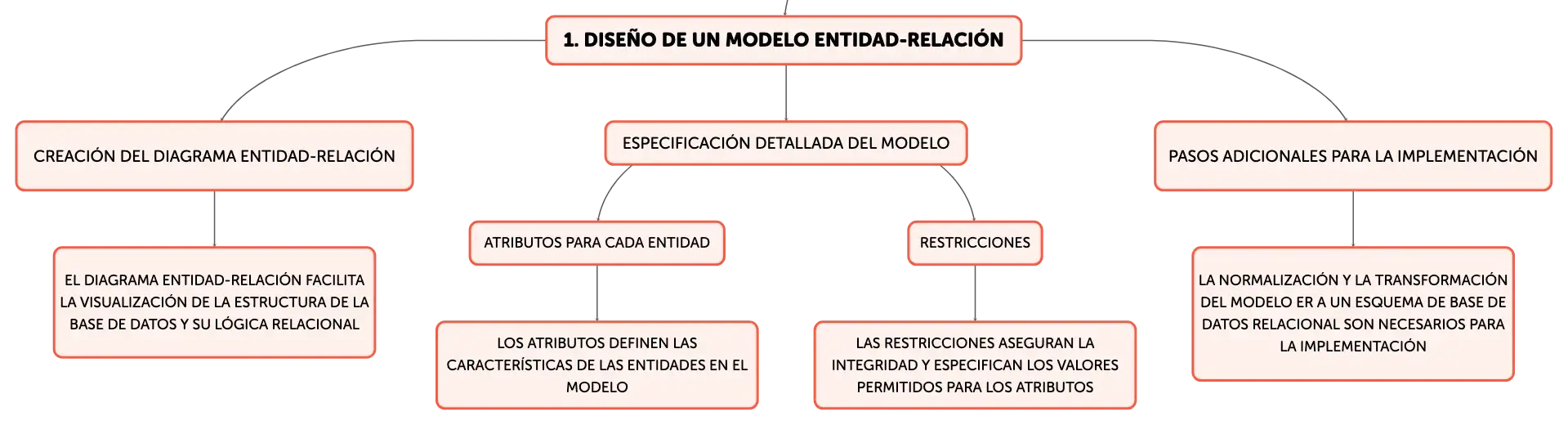

Fases del Desarrollo de un Modelo Entidad-Relación

El diseño de un Modelo Entidad-Relación (ER) se realiza en dos etapas fundamentales. La primera etapa consiste en la creación del diagrama entidad-relación, que es una representación gráfica de las entidades y las interacciones entre ellas. Este diagrama facilita la visualización de la estructura de la base de datos y su lógica relacional. La segunda etapa implica la especificación detallada del modelo, incluyendo atributos para cada entidad y las restricciones que no pueden ser representadas gráficamente. Estas restricciones pueden ser de integridad, como la unicidad de las claves primarias, o de dominio, que especifican los valores permitidos para un atributo. Aunque el modelo ER es una herramienta esencial en el diseño de bases de datos, no es suficiente por sí solo para la implementación. Se requiere de pasos adicionales como la normalización, que busca eliminar redundancias y dependencias, y la transformación del modelo ER a un esquema de base de datos relacional, donde las entidades y relaciones se convierten en tablas y claves foráneas respectivamente.
Pizarra blanca con figuras geométricas de colores, incluyendo rectángulos azules, elipses verdes, triángulos rojos y círculos amarillos conectados por líneas negras.

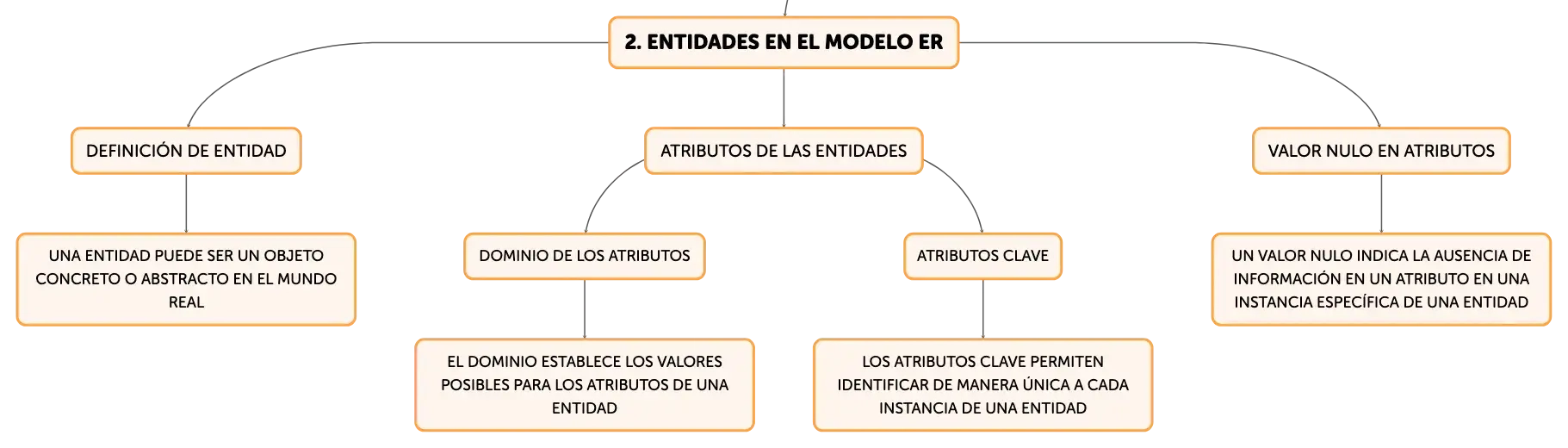

Conceptos Básicos del Modelo Entidad-Relación

El modelo Entidad-Relación (ER) se basa en la conceptualización de un mundo real compuesto por entidades y las relaciones entre ellas. Una entidad es cualquier objeto distinguible, ya sea concreto como un libro o una persona, o abstracto como un curso o una idea. Las entidades se describen mediante atributos, que son características que las definen. Los atributos tienen un dominio que establece el conjunto de valores posibles y las restricciones de estos. Los atributos clave son aquellos que permiten identificar de manera única a cada instancia de una entidad. Si un atributo no posee un valor en una instancia específica, se le asigna un valor nulo, lo que indica la ausencia de información en ese contexto.

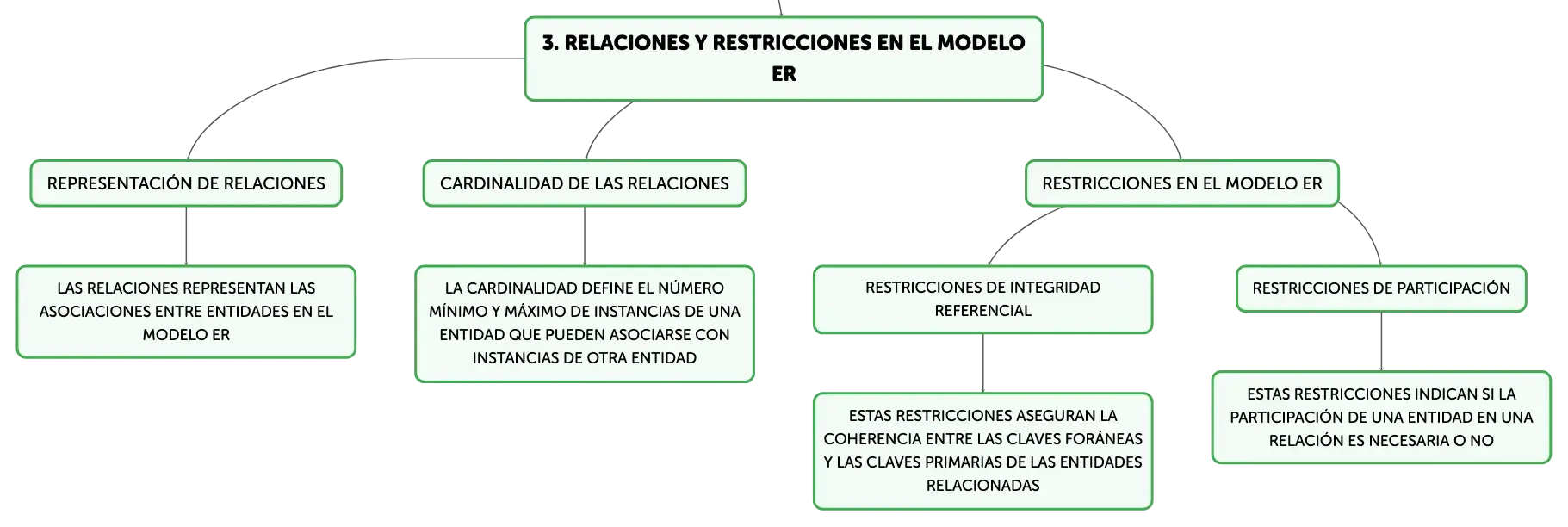

Relaciones y Restricciones en el Modelo ER

En el modelo ER, las relaciones representan las asociaciones entre dos o más entidades y se clasifican en conjuntos que comparten características comunes. La cardinalidad de una relación define el número mínimo y máximo de instancias de una entidad que pueden asociarse con instancias de otra entidad, y puede ser uno a uno, uno a muchos, muchos a uno o muchos a muchos. Las restricciones en el modelo ER son reglas que definen cómo las entidades y relaciones interactúan dentro de la base de datos. Estas incluyen restricciones de integridad referencial, que aseguran la coherencia entre las claves foráneas y las claves primarias de las entidades relacionadas, y restricciones de participación, que pueden ser totales (obligatorias) o parciales (opcionales), indicando si la participación de una entidad en una relación es necesaria o no.

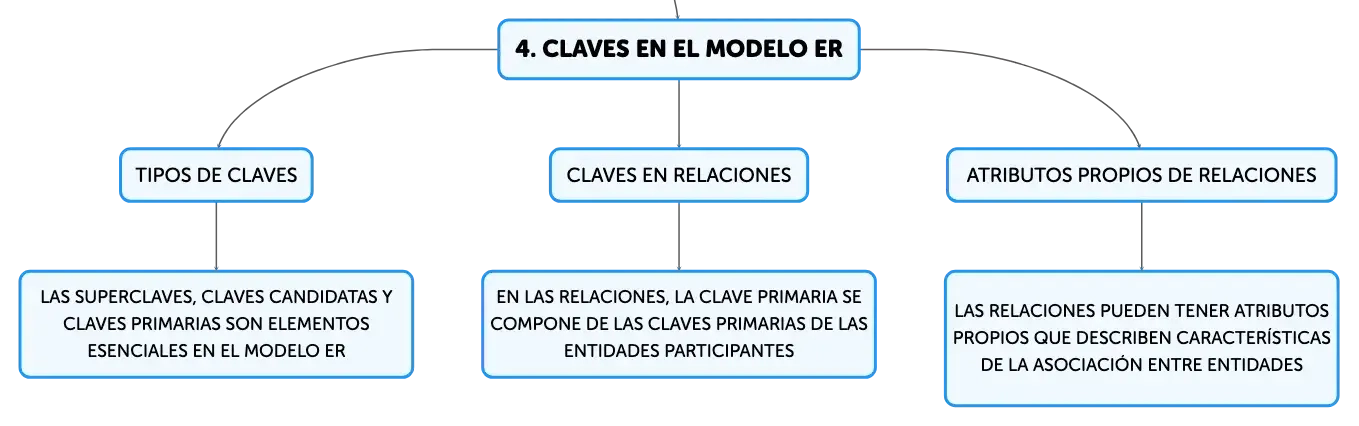

Claves en el Modelo Entidad-Relación

Las claves son elementos esenciales en el modelo ER, ya que permiten la identificación unívoca de las instancias de entidades. Existen varios tipos de claves: las superclaves, que son conjuntos de uno o más atributos que identifican de manera única a las entidades; las claves candidatas, que son superclaves mínimas (no se pueden quitar atributos sin perder la propiedad de unicidad); y las claves primarias, que son claves candidatas elegidas para identificar de manera única cada instancia de una entidad en el conjunto. En las relaciones, la clave primaria se compone de las claves primarias de las entidades participantes, y si la relación tiene atributos propios, estos también pueden formar parte de la clave.

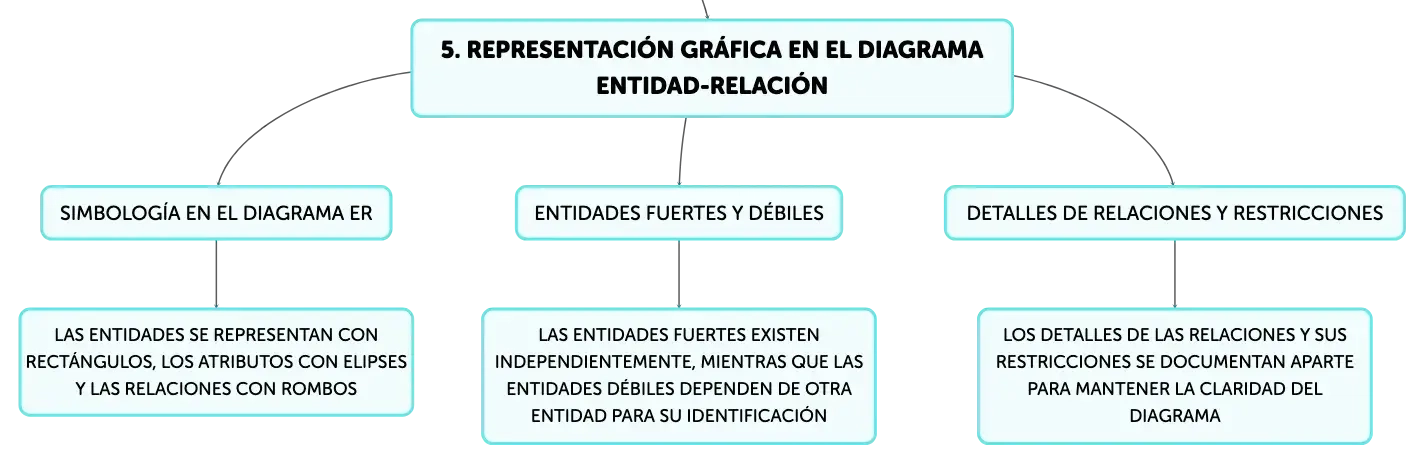

Representación Gráfica en el Diagrama Entidad-Relación

El diagrama Entidad-Relación es una representación gráfica que ilustra los componentes del modelo ER. Las entidades se simbolizan con rectángulos y se clasifican en diferentes tipos, como entidades fuertes, que existen independientemente, y entidades débiles, que dependen de otra entidad para su existencia. Los atributos se representan con elipses y se conectan a su entidad correspondiente; los atributos clave se subrayan para indicar su función identificativa. Las relaciones se representan con rombos y conectan las entidades que participan en ellas. A menudo, los detalles de las relaciones y sus restricciones se documentan aparte para mantener la claridad del diagrama. Los diagramas ER extendidos (EER) añaden elementos como la herencia, que permite a las entidades derivadas heredar atributos y relaciones de una entidad padre, y la especialización y generalización, que facilitan la representación de jerarquías y la reutilización de estructuras en el modelo.

Elementos Avanzados del Modelo Entidad-Relación Extendido

Los diagramas Entidad-Relación Extendidos (EER) amplían la capacidad descriptiva del modelo ER estándar al incorporar conceptos adicionales. Las entidades débiles, que requieren de una entidad fuerte para su identificación, se representan con doble rectángulo y están vinculadas a su entidad propietaria mediante una relación de identidad. La cardinalidad de las relaciones en los EER se detalla con notaciones que especifican las restricciones de participación y número de instancias permitidas. Las relaciones pueden poseer atributos propios, que describen características de la asociación entre entidades. La herencia permite que una entidad derivada herede atributos y relaciones de una entidad padre, lo que simplifica el modelo y reduce redundancias. Además, los EER pueden representar la especialización y generalización de entidades, lo que facilita la organización jerárquica y la abstracción en el diseño de la base de datos.
