Tipos de Válvulas Utilizadas en la Industria de Refinación

Tipos de Válvulas Utilizadas en la Industria de Refinación

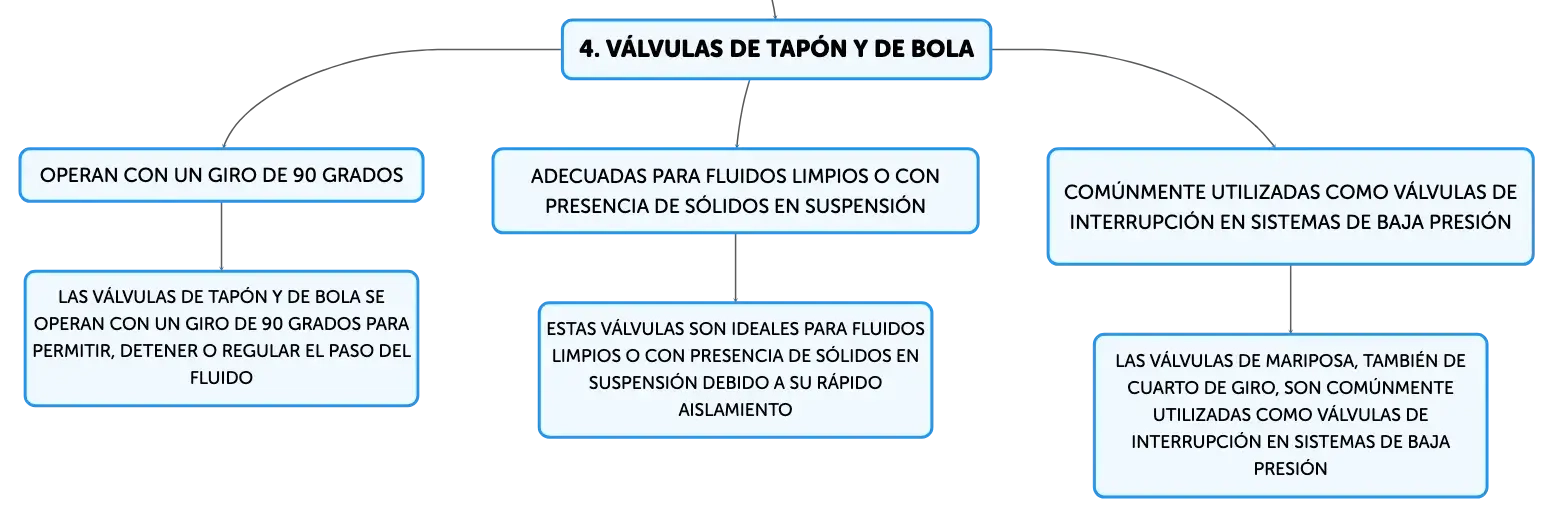

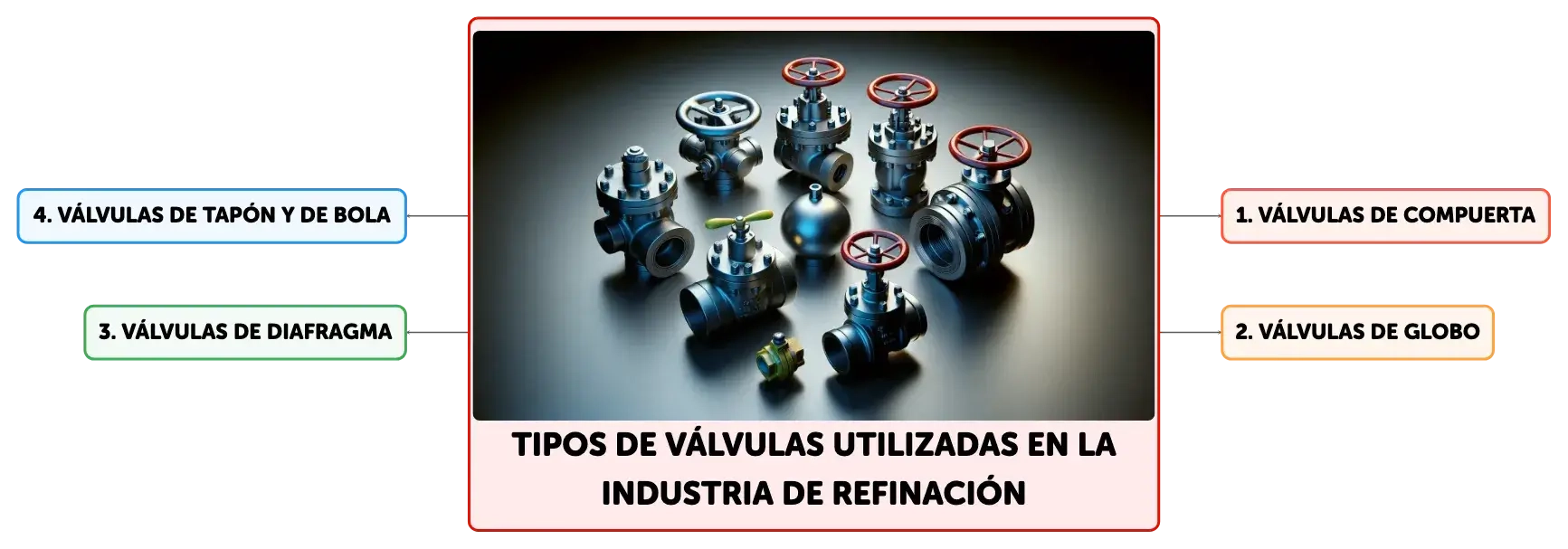

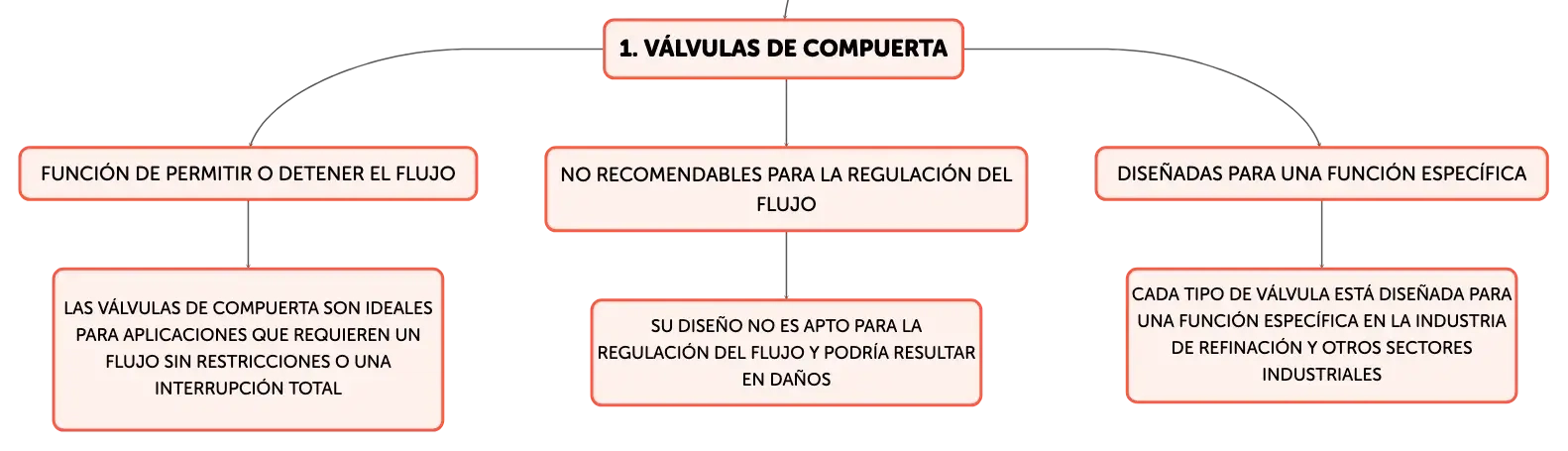

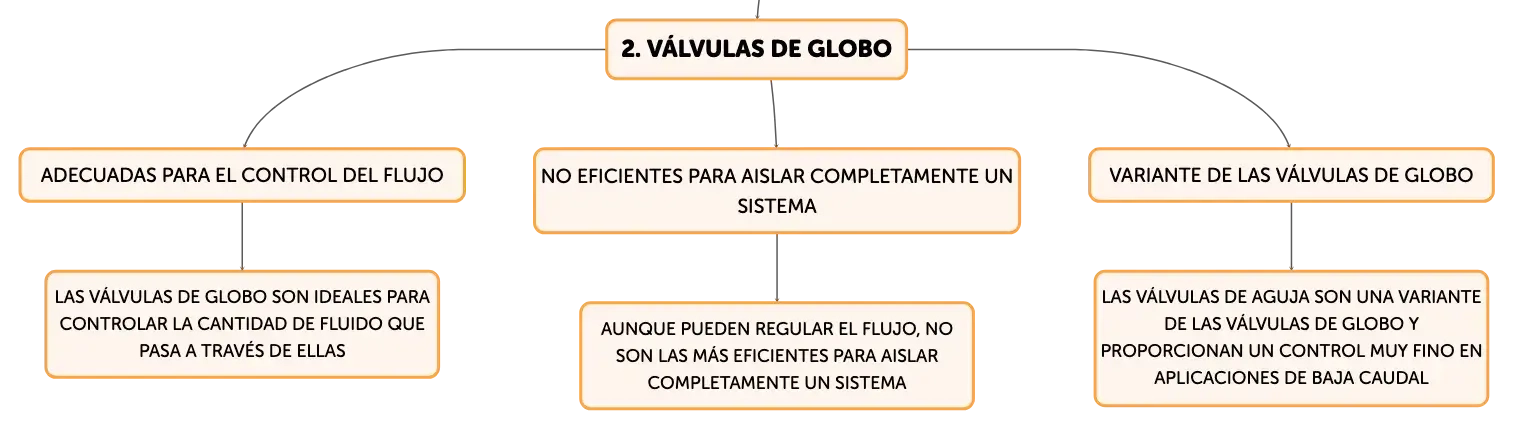

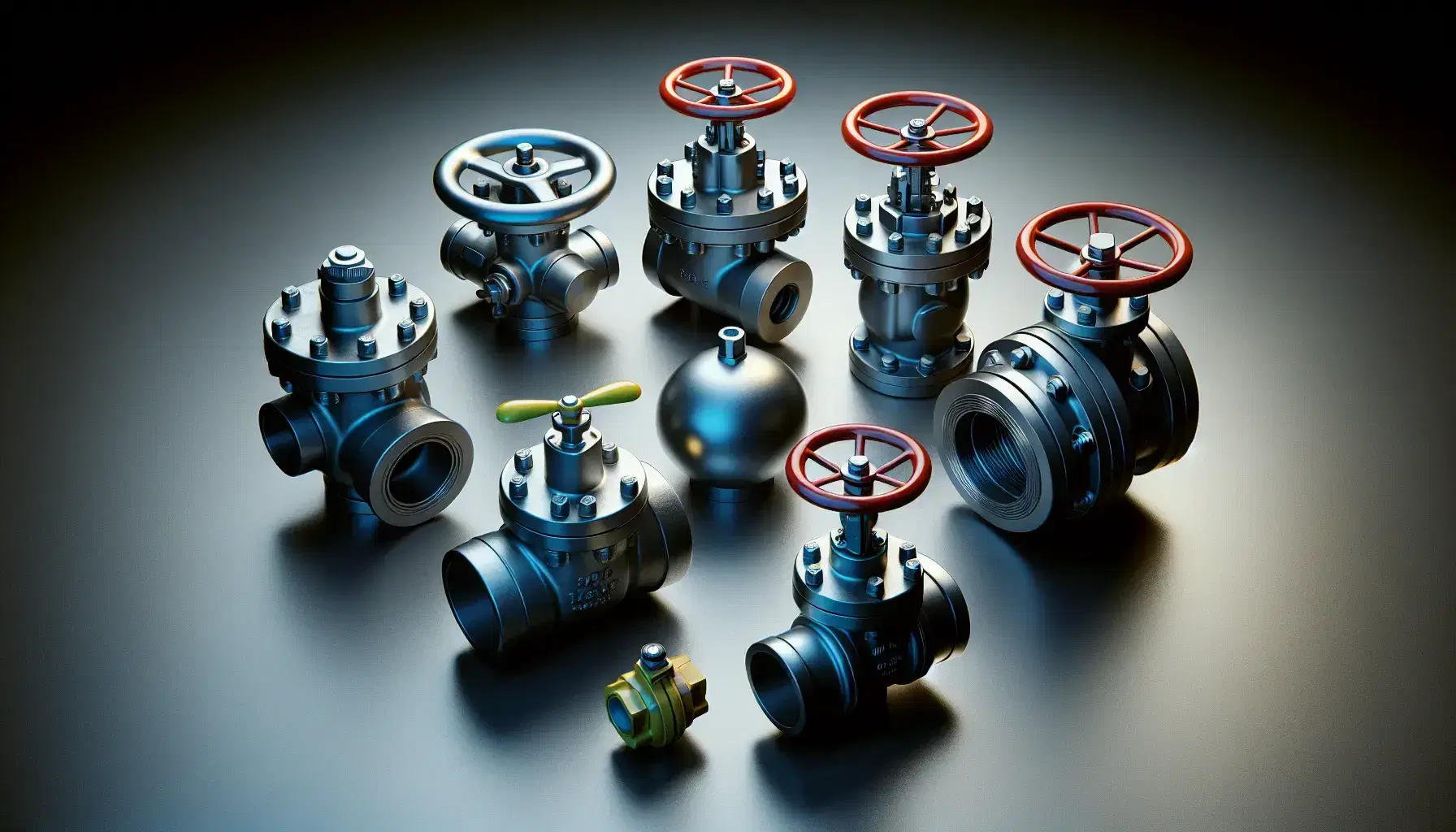

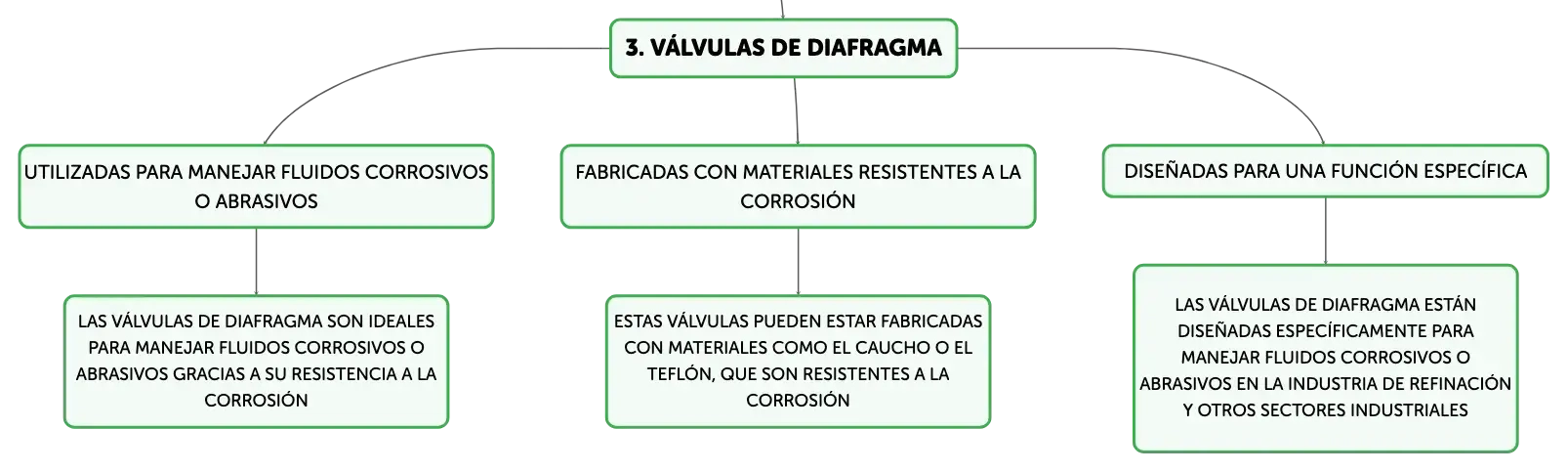

En la industria de refinación de petróleo y en otros sectores industriales, las válvulas son componentes cruciales que regulan el flujo de fluidos. Existen varios tipos de válvulas, cada una diseñada para una función específica. Las válvulas de compuerta se emplean para permitir o detener completamente el flujo, siendo ideales para aplicaciones que requieren un flujo sin restricciones o una interrupción total. No obstante, no son recomendables para la regulación del flujo, ya que su diseño no es apto para esta función y podría resultar en daños. Las válvulas de globo, en cambio, son adecuadas para el control del flujo gracias a su capacidad para ajustar la cantidad de fluido que pasa a través de ellas, aunque no son las más eficientes para aislar completamente un sistema. Las válvulas de aguja, una variante de las válvulas de globo, proporcionan un control muy fino, especialmente útil en aplicaciones de baja caudal, como en la conexión de instrumentos de medición. Las válvulas de diafragma se utilizan para manejar fluidos corrosivos o abrasivos, ya que pueden estar fabricadas con materiales resistentes a la corrosión como el caucho o el teflón. Las válvulas de tapón y de bola, que operan con un giro de 90 grados, ofrecen un aislamiento rápido y son adecuadas para fluidos limpios o con presencia de sólidos en suspensión. Las válvulas de mariposa, también de cuarto de giro, se utilizan comúnmente como válvulas de interrupción en sistemas de baja presión. Por último, las válvulas automáticas, que incluyen las de control, retención, alivio y seguridad, tienen funciones críticas como prevenir el flujo en sentido contrario, liberar presiones excesivas o abrirse automáticamente en situaciones de emergencia.

Componentes Fundamentales de las Válvulas

A pesar de la variedad en tipos y aplicaciones, la mayoría de las válvulas comparten ciertos componentes fundamentales que son esenciales para su operación. El cuerpo de la válvula es la estructura principal que sostiene la válvula y contiene el fluido, conectándose al sistema de tuberías o al equipo mediante bridas, soldadura o accesorios roscados. Los materiales para el cuerpo varían según el tipo de servicio y pueden incluir hierro fundido, bronce, acero inoxidable, entre otros. Los puertos son las aberturas de entrada y salida para los fluidos en el cuerpo de la válvula. El bonete es una pieza que se monta en la parte superior del cuerpo y contiene el ensamblaje de la empaquetadura, además de guiar el vástago. El volante o actuador es el mecanismo que permite operar la válvula, ya sea manualmente o a través de un sistema automatizado. El vástago conecta el actuador con el obturador o disco, y la empaquetadura es el material que sella el vástago para prevenir fugas. La prensaestopas asegura la compresión de la empaquetadura para mantener la hermeticidad, y la caja de empaquetadura es el espacio donde se aloja este material. El disco es la parte móvil que se ajusta al asiento para controlar el flujo, y el asiento es la superficie contra la cual el disco se sella para permitir, detener o regular el paso del fluido.

Operación y Mantenimiento de Válvulas

El funcionamiento adecuado de las válvulas es esencial para la seguridad y eficiencia en los procesos industriales. Es fundamental comprender su operación y mantenimiento. Las válvulas manuales se operan mediante un volante o palanca, mientras que las automáticas pueden ser controladas por sistemas eléctricos, neumáticos o hidráulicos. La empaquetadura debe ser inspeccionada y reemplazada con regularidad para evitar fugas. Asimismo, el asiento y el disco deben mantenerse limpios y en buen estado para garantizar un sellado efectivo. En el caso de las válvulas automáticas, los sensores son clave para monitorear condiciones como el nivel, la presión y la temperatura, que a su vez determinan la operación de la válvula. La calibración periódica de estos sensores y del actuador es crucial para asegurar un control preciso del flujo. Se recomienda realizar mantenimiento preventivo e inspecciones periódicas para extender la vida útil de las válvulas y evitar fallos en el sistema.
