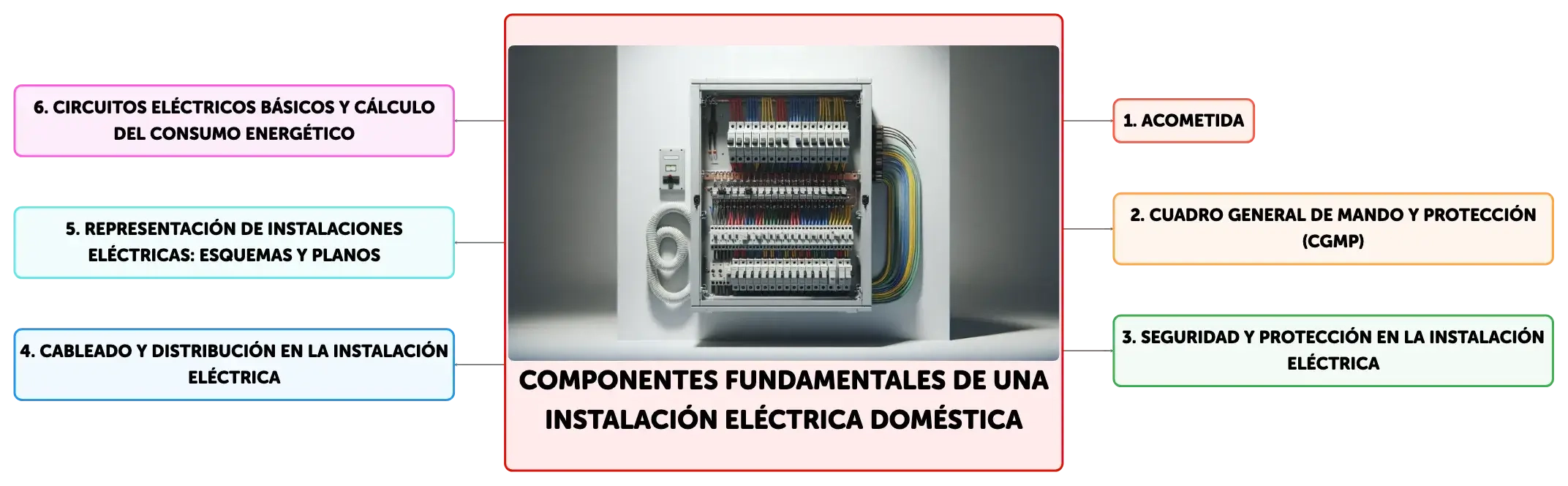

Mapa conceptual
Los componentes de una instalación eléctrica doméstica incluyen la acometida, el Cuadro General de Mando y Protección, y sistemas de seguridad como el Interruptor Diferencial. El cableado adecuado y la distribución eficiente son esenciales para la eficiencia y seguridad. Además, se aborda la importancia de los esquemas eléctricos y el cálculo del consumo energético para la gestión de costos.
Resumen
Esquema
Componentes Fundamentales de una Instalación Eléctrica Doméstica
Una instalación eléctrica doméstica es un entramado diseñado para distribuir y gestionar de manera segura la energía eléctrica en una vivienda. Comienza con la acometida, que es el punto de enlace entre la red eléctrica externa y el sistema interno de la casa, protegida por la Caja General de Protección. Dependiendo de la infraestructura, la acometida puede ser aérea o subterránea y, en el caso de una conexión trifásica, incluye tres conductores de fase y uno de neutro. El Cuadro General de Mando y Protección (CGMP) es el núcleo de la instalación, albergando dispositivos esenciales como el Interruptor de Control de Potencia (ICP), que restringe el consumo a la potencia contratada; el Interruptor General Automático (IGA), que protege la instalación frente a sobrecargas y cortocircuitos; y el Interruptor Diferencial (ID), que previene accidentes eléctricos. Los Pequeños Interruptores Automáticos (PIAs) protegen los circuitos individuales de la casa, como los de iluminación y tomas de corriente.Seguridad y Protección en la Instalación Eléctrica
La seguridad es primordial en las instalaciones eléctricas residenciales. El IGA proporciona protección térmica y magnética, interrumpiendo el suministro eléctrico en caso de sobrecarga o cortocircuito. El ID monitorea constantemente la corriente y corta la alimentación si detecta desviaciones, protegiendo contra choques eléctricos al tocar partes metálicas con corriente. Los PIAs ofrecen protección específica para cada circuito, asegurando que áreas como la iluminación y los electrodomésticos operen con seguridad. La toma de tierra es un sistema de seguridad adicional que canaliza las corrientes de fuga hacia el suelo, minimizando el riesgo de electrocución.Cableado y Distribución en la Instalación Eléctrica
El cableado es el conjunto de conductores que transportan la electricidad a lo largo de la vivienda. Estos conductores, identificados por colores para distinguir las fases, el neutro y la tierra, se instalan dentro de tubos protectores y se conectan a cajas de registro y derivación. Desde estas cajas, los cables se extienden a los puntos de luz y enchufes. Una distribución adecuada y el uso de materiales homologados son vitales para garantizar la eficiencia y seguridad de la instalación eléctrica.Representación de Instalaciones Eléctricas: Esquemas y Planos
Los esquemas eléctricos son herramientas indispensables para visualizar y comprender las instalaciones eléctricas de una vivienda. Los esquemas multifilares detallan todos los conductores presentes, mientras que los unifilares simplifican la representación, mostrando únicamente las fases y el neutro. En los planos arquitectónicos, se utiliza el esquema unifilar para indicar la ubicación de elementos como puntos de luz, enchufes e interruptores, utilizando una simbología estandarizada que facilita la interpretación por parte de electricistas y estudiantes de la materia.Circuitos Eléctricos Básicos y Cálculo del Consumo Energético
Los circuitos eléctricos básicos en una vivienda comprenden las tomas de corriente y los interruptores, tanto unipolares como conmutadores, que regulan la iluminación y la conexión de dispositivos. El cálculo del consumo energético es esencial para entender la factura eléctrica, que incluye la potencia contratada, el consumo de energía (medido en kilovatios-hora), impuestos, alquiler de equipos de medida y el IVA. La lectura del contador de energía permite determinar el consumo en un periodo específico. Conocer estos aspectos ayuda a los usuarios a optimizar su consumo y a gestionar de manera más eficiente los costos asociados a la energía eléctrica.
Mostrar más

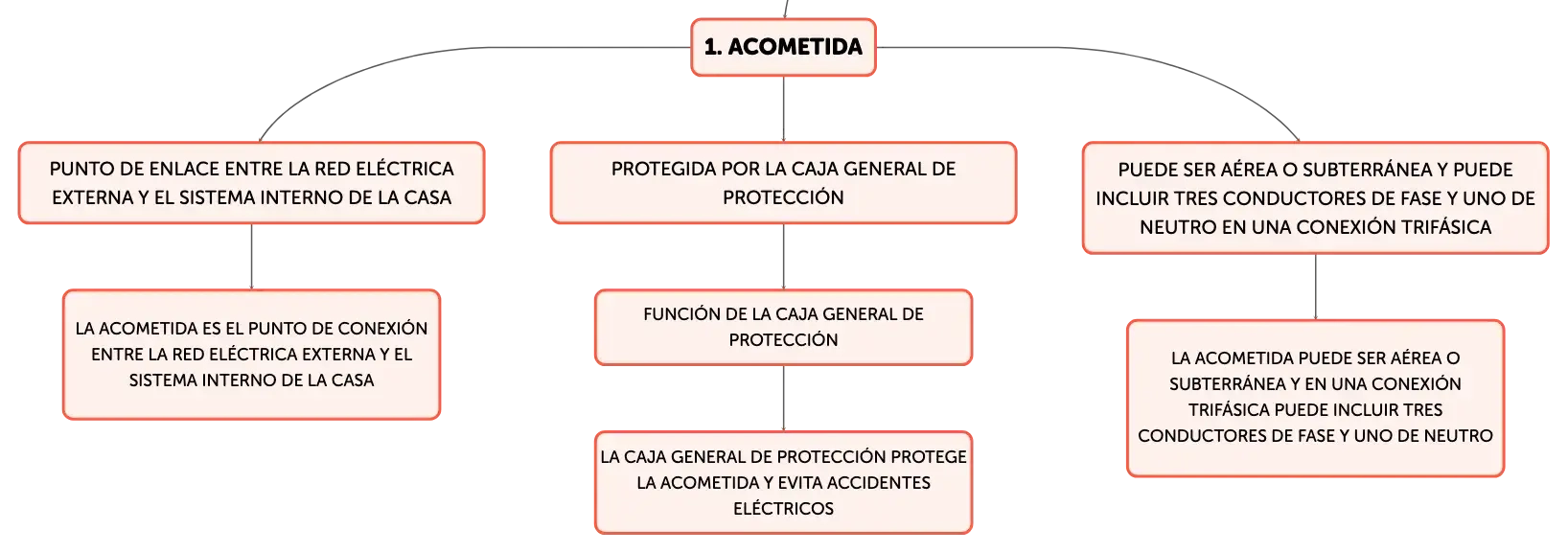

Acometida
Punto de enlace entre la red eléctrica externa y el sistema interno de la casa
La acometida es el punto de conexión entre la red eléctrica externa y el sistema interno de la casa
Protegida por la Caja General de Protección
Función de la Caja General de Protección
La Caja General de Protección protege la acometida y evita accidentes eléctricos
Puede ser aérea o subterránea y puede incluir tres conductores de fase y uno de neutro en una conexión trifásica
La acometida puede ser aérea o subterránea y en una conexión trifásica puede incluir tres conductores de fase y uno de neutro

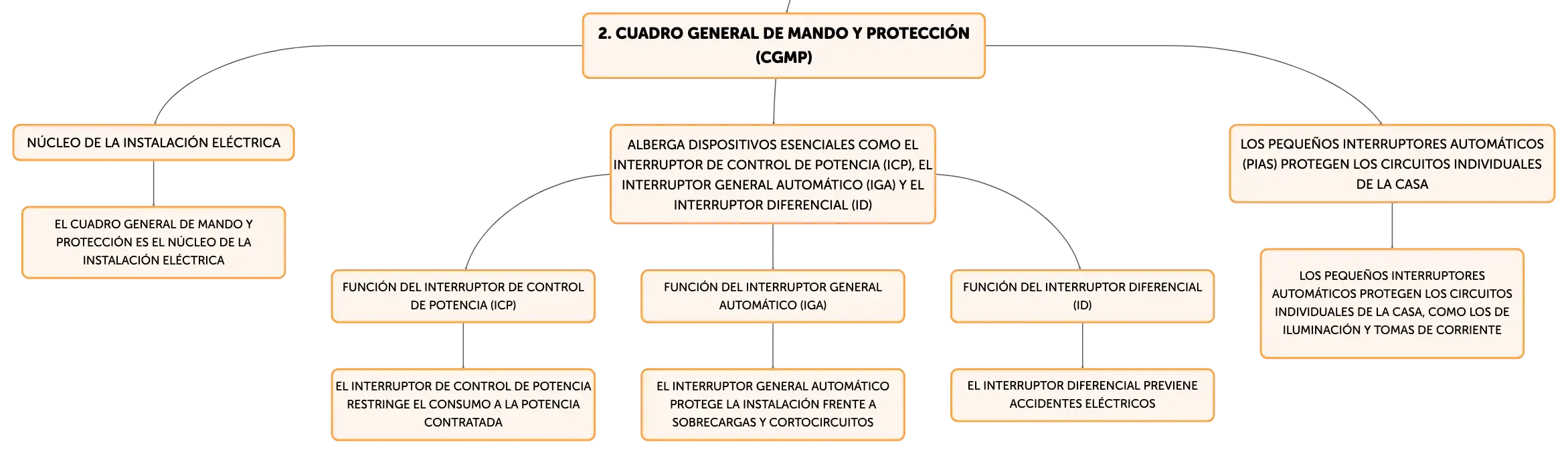

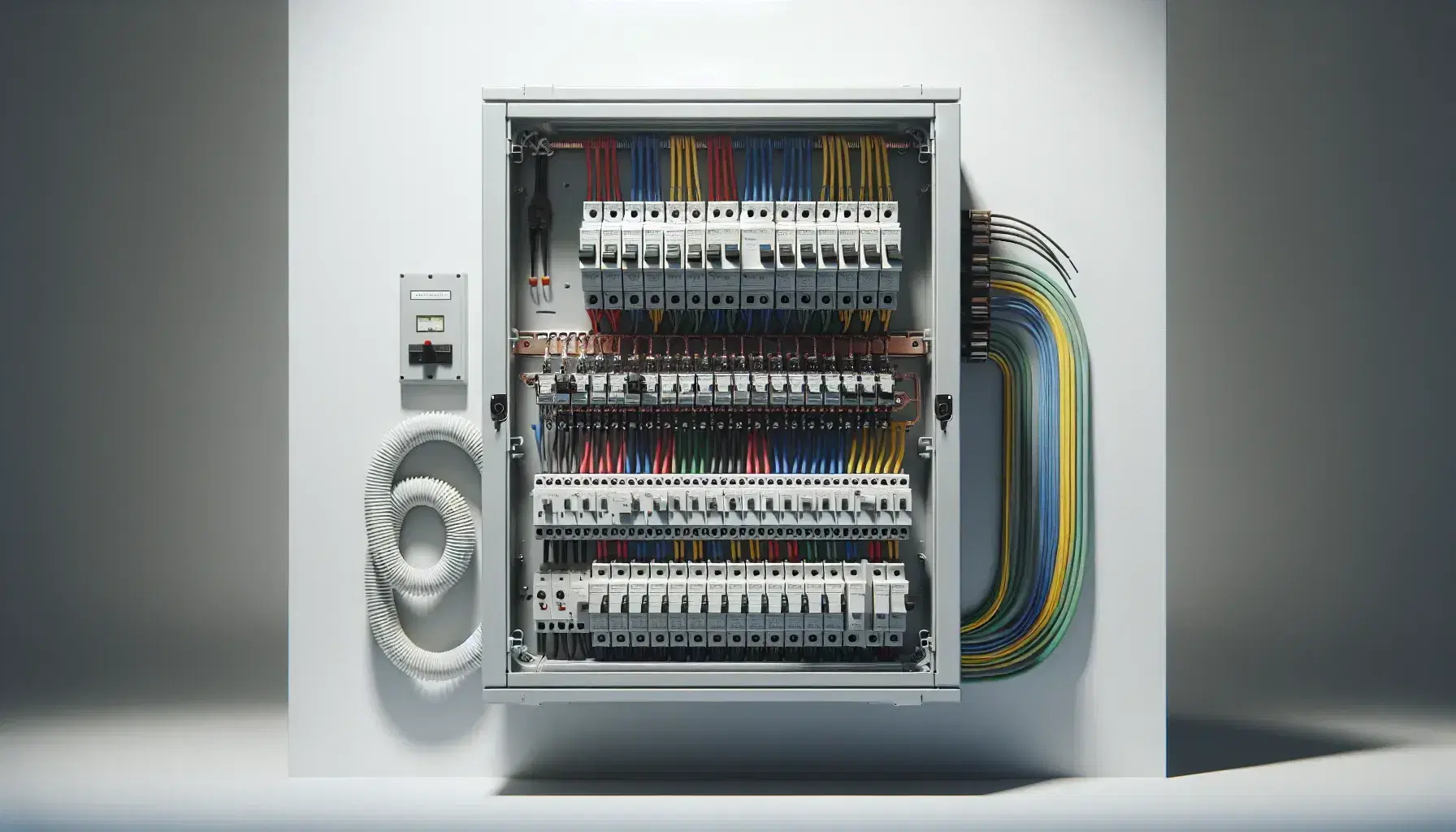

Cuadro General de Mando y Protección (CGMP)
Núcleo de la instalación eléctrica
El Cuadro General de Mando y Protección es el núcleo de la instalación eléctrica
Alberga dispositivos esenciales como el Interruptor de Control de Potencia (ICP), el Interruptor General Automático (IGA) y el Interruptor Diferencial (ID)
Función del Interruptor de Control de Potencia (ICP)
El Interruptor de Control de Potencia restringe el consumo a la potencia contratada
Función del Interruptor General Automático (IGA)
El Interruptor General Automático protege la instalación frente a sobrecargas y cortocircuitos
Función del Interruptor Diferencial (ID)
El Interruptor Diferencial previene accidentes eléctricos
Los Pequeños Interruptores Automáticos (PIAs) protegen los circuitos individuales de la casa
Los Pequeños Interruptores Automáticos protegen los circuitos individuales de la casa, como los de iluminación y tomas de corriente

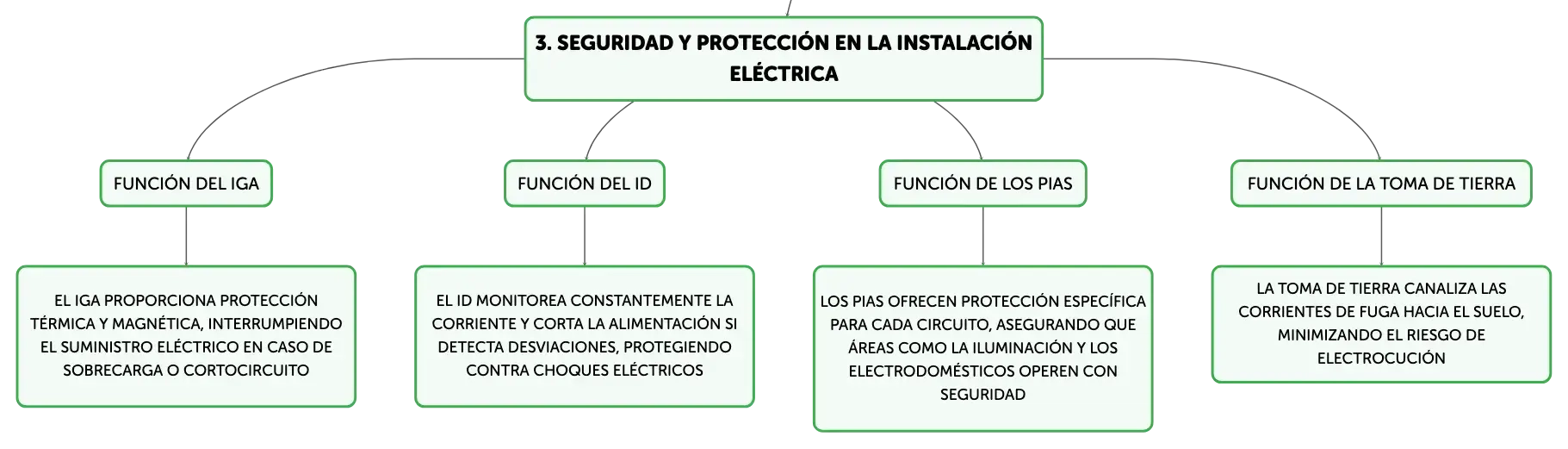

Seguridad y Protección en la Instalación Eléctrica
Función del IGA
El IGA proporciona protección térmica y magnética, interrumpiendo el suministro eléctrico en caso de sobrecarga o cortocircuito
Función del ID
El ID monitorea constantemente la corriente y corta la alimentación si detecta desviaciones, protegiendo contra choques eléctricos
Función de los PIAs
Los PIAs ofrecen protección específica para cada circuito, asegurando que áreas como la iluminación y los electrodomésticos operen con seguridad
Función de la toma de tierra
La toma de tierra canaliza las corrientes de fuga hacia el suelo, minimizando el riesgo de electrocución

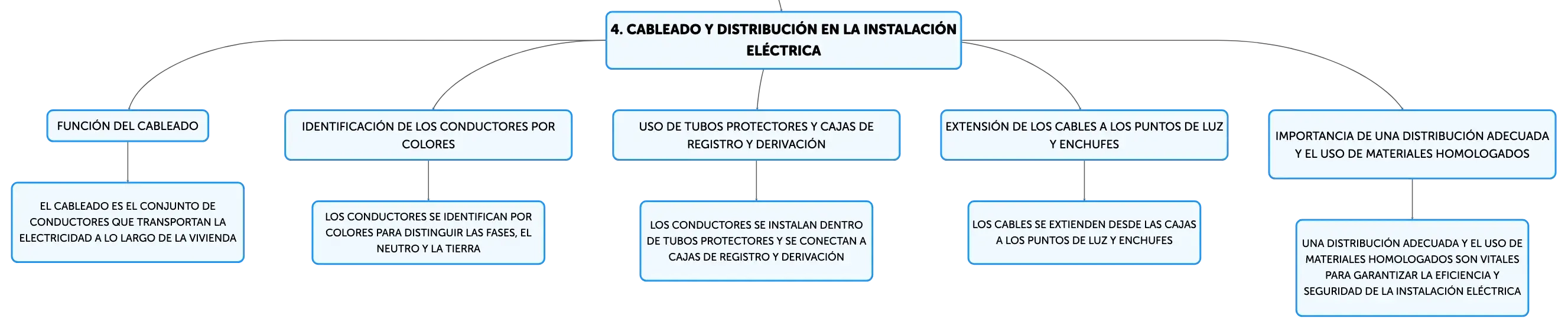

Cableado y Distribución en la Instalación Eléctrica
Función del cableado
El cableado es el conjunto de conductores que transportan la electricidad a lo largo de la vivienda
Identificación de los conductores por colores
Los conductores se identifican por colores para distinguir las fases, el neutro y la tierra
Uso de tubos protectores y cajas de registro y derivación
Los conductores se instalan dentro de tubos protectores y se conectan a cajas de registro y derivación
Extensión de los cables a los puntos de luz y enchufes
Los cables se extienden desde las cajas a los puntos de luz y enchufes
Importancia de una distribución adecuada y el uso de materiales homologados
Una distribución adecuada y el uso de materiales homologados son vitales para garantizar la eficiencia y seguridad de la instalación eléctrica

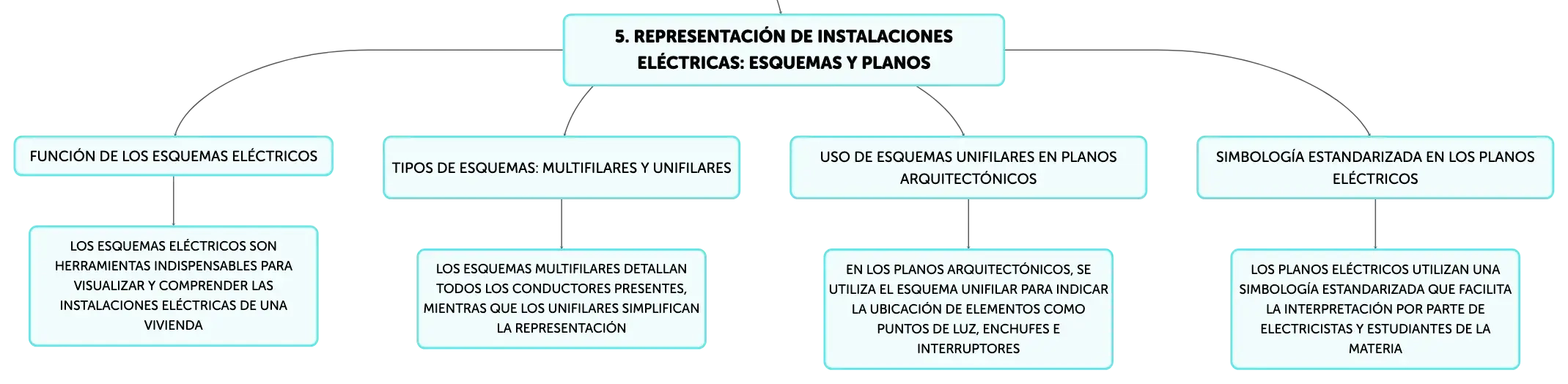

Representación de Instalaciones Eléctricas: Esquemas y Planos
Función de los esquemas eléctricos
Los esquemas eléctricos son herramientas indispensables para visualizar y comprender las instalaciones eléctricas de una vivienda
Tipos de esquemas: multifilares y unifilares
Los esquemas multifilares detallan todos los conductores presentes, mientras que los unifilares simplifican la representación
Uso de esquemas unifilares en planos arquitectónicos
En los planos arquitectónicos, se utiliza el esquema unifilar para indicar la ubicación de elementos como puntos de luz, enchufes e interruptores
Simbología estandarizada en los planos eléctricos
Los planos eléctricos utilizan una simbología estandarizada que facilita la interpretación por parte de electricistas y estudiantes de la materia

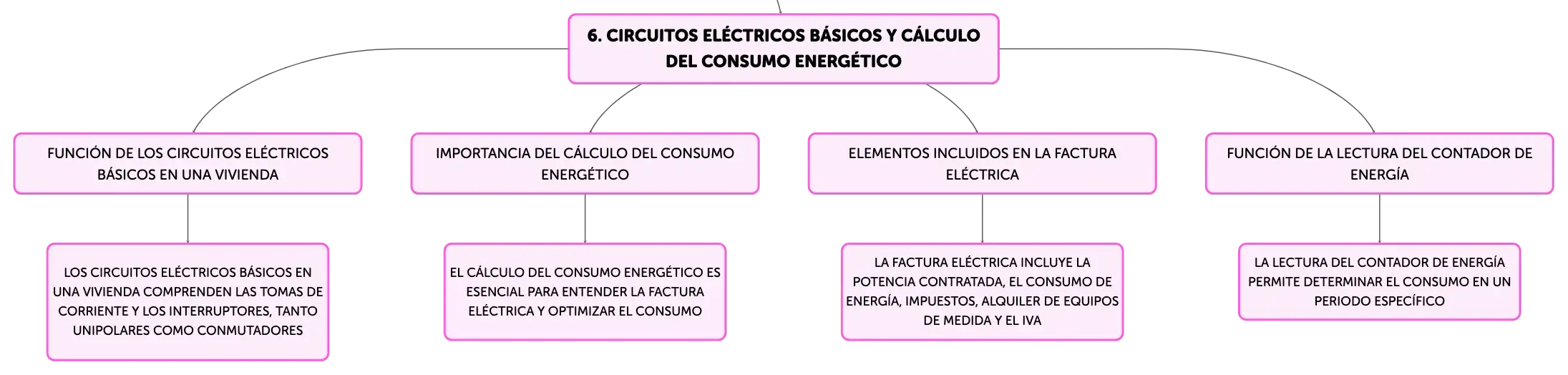

Circuitos Eléctricos Básicos y Cálculo del Consumo Energético
