L'evoluzione dell'ingegneria meccanica
Concept Map
L'integrazione di meccanica, elettronica e informatica ha dato vita alla meccatronica, disciplina che rivoluziona la progettazione di sistemi automatizzati. Il controllo numerico e la robotica industriale sono pilastri di questo settore, essenziali per l'efficienza e la precisione dei processi produttivi.
Summary
Outline
Dall'Ingegneria Meccanica alla Meccatronica: Un'Integrazione Multidisciplinare
L'ingegneria meccanica, tradizionalmente incentrata sulla progettazione e realizzazione di macchinari, ha subito una trasformazione radicale con l'avvento dell'elettronica e dell'informatica, culminando nella nascita della meccatronica. Questo campo interdisciplinare si occupa dell'integrazione sinergica di meccanica, elettronica e informatica per lo sviluppo di sistemi automatizzati e intelligenti. Il percorso formativo in Meccanica, Meccatronica ed Energia prepara gli studenti a comprendere i materiali e le tecniche di lavorazione meccanica, a gestire e controllare i processi industriali tramite sistemi meccatronici, e ad affrontare le sfide legate alla conversione e all'efficienza energetica. L'apice di questa integrazione si manifesta nell'uso del controllo numerico per la gestione delle macchine utensili e nell'automazione industriale, dove la precisione e la capacità di adattamento a diversi processi produttivi sono essenziali.L'Impatto del Controllo Numerico sulle Macchine Utensili
Il Controllo Numerico (CN) ha rappresentato una rivoluzione nell'ambito delle macchine utensili, passando da un controllo manuale a un sistema completamente automatizzato. Le macchine a CN operano seguendo istruzioni codificate in un linguaggio di programmazione e inserite in un programma di lavoro. L'operatore interviene solo per caricare il programma, posizionare il pezzo da lavorare e avviare il ciclo di lavorazione. L'unità di governo della macchina, un sofisticato dispositivo elettronico, interpreta le istruzioni e le converte in comandi per gli attuatori. I trasduttori presenti nella macchina consentono il monitoraggio e la comunicazione con l'unità di governo. La tecnologia CN assicura alta ripetibilità e precisione nelle lavorazioni, e permette di effettuare cambi rapidi di produzione semplicemente sostituendo il programma di lavoro, che può essere archiviato e riutilizzato in futuro.Programmazione Manuale e Sistemi CAM per l'Automazione
La programmazione manuale delle macchine a CN si avvale del linguaggio ISO 6983, che impiega un codice alfanumerico per impartire le istruzioni alla macchina. Il programmatore redige un programma che dirige la macchina attraverso le varie fasi di lavorazione. L'automazione CAM (Computer Aided Manufacturing) rappresenta un'evoluzione, integrando il computer nella gestione del processo produttivo. Il software CAM genera automaticamente il part program, definendo il profilo del pezzo e i parametri di lavorazione. Dopo la simulazione e l'eventuale adattamento al linguaggio specifico della macchina, il programma è pronto per l'uso. L'integrazione CAD/CAM consente di importare direttamente nel software CAM il modello del pezzo creato con il CAD, facilitando la programmazione di lavorazioni complesse e riducendo il rischio di errori.Avanzamenti nella Robotica Industriale e nell'Automazione
La robotica industriale, che si occupa dello sviluppo e dell'impiego di robot, ha visto un'evoluzione significativa nella sua definizione e applicazione. Secondo la Robotics Industries Association (RIA) e la normativa ISO, un robot industriale è un dispositivo multifunzionale e riprogrammabile, progettato per muoversi e svolgere compiti vari attraverso percorsi predefiniti. I robot sono costituiti da una base e da segmenti movimentati da attuatori, collegati da articolazioni che consentono movimenti in diverse direzioni. Per operare efficacemente all'interno di un determinato spazio, un robot deve avere almeno tre gradi di libertà, corrispondenti a tre assi di movimento. Questa flessibilità è cruciale per l'esecuzione di operazioni complesse e per l'adattabilità dei robot a molteplici applicazioni nel settore industriale.
Show More

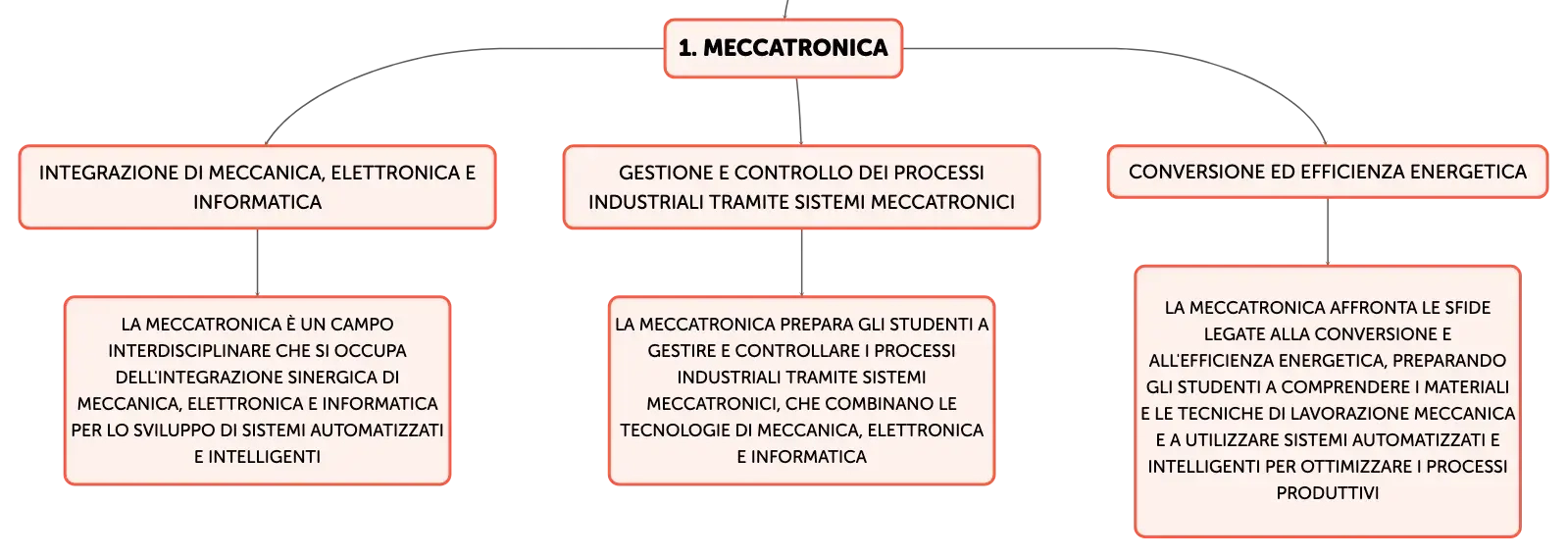

Meccatronica
Integrazione di meccanica, elettronica e informatica
La meccatronica è un campo interdisciplinare che si occupa dell'integrazione sinergica di meccanica, elettronica e informatica per lo sviluppo di sistemi automatizzati e intelligenti
Gestione e controllo dei processi industriali tramite sistemi meccatronici
La meccatronica prepara gli studenti a gestire e controllare i processi industriali tramite sistemi meccatronici, che combinano le tecnologie di meccanica, elettronica e informatica
Conversione ed efficienza energetica
La meccatronica affronta le sfide legate alla conversione e all'efficienza energetica, preparando gli studenti a comprendere i materiali e le tecniche di lavorazione meccanica e a utilizzare sistemi automatizzati e intelligenti per ottimizzare i processi produttivi
Controllo Numerico
Rivoluzione nell'ambito delle macchine utensili
Il controllo numerico ha rappresentato una rivoluzione nell'ambito delle macchine utensili, passando da un controllo manuale a un sistema completamente automatizzato
Programmazione manuale delle macchine a CN
La programmazione manuale delle macchine a CN si avvale del linguaggio ISO 6983, che impiega un codice alfanumerico per impartire le istruzioni alla macchina
Automazione CAM
L'automazione CAM integra il computer nella gestione del processo produttivo, generando automaticamente il part program e facilitando la programmazione di lavorazioni complesse
Robotica industriale
Definizione di robot industriale
Secondo la Robotics Industries Association (RIA) e la normativa ISO, un robot industriale è un dispositivo multifunzionale e riprogrammabile, progettato per muoversi e svolgere compiti vari attraverso percorsi predefiniti
Struttura dei robot industriali
I robot industriali sono costituiti da una base e da segmenti movimentati da attuatori, collegati da articolazioni che consentono movimenti in diverse direzioni
Flessibilità dei robot industriali
I robot industriali devono avere almeno tre gradi di libertà per operare efficacemente all'interno di uno spazio, permettendo loro di eseguire operazioni complesse e di adattarsi a molteplici applicazioni nel settore industriale
L'evoluzione dell'ingegneria meccanica
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
La meccatronica è un campo che integra ______, ______ e ______ per lo sviluppo di sistemi automatizzati.
meccanica
elettronica
informatica
01
Gli studenti del corso in Meccanica, ______ ed ______ vengono formati per gestire i processi industriali e affrontare problemi di conversione e ______ energetica.
Meccatronica
Energia
efficienza
02
Definizione di Controllo Numerico (CN)
Sistema automatizzato per la gestione delle macchine utensili tramite istruzioni codificate.
