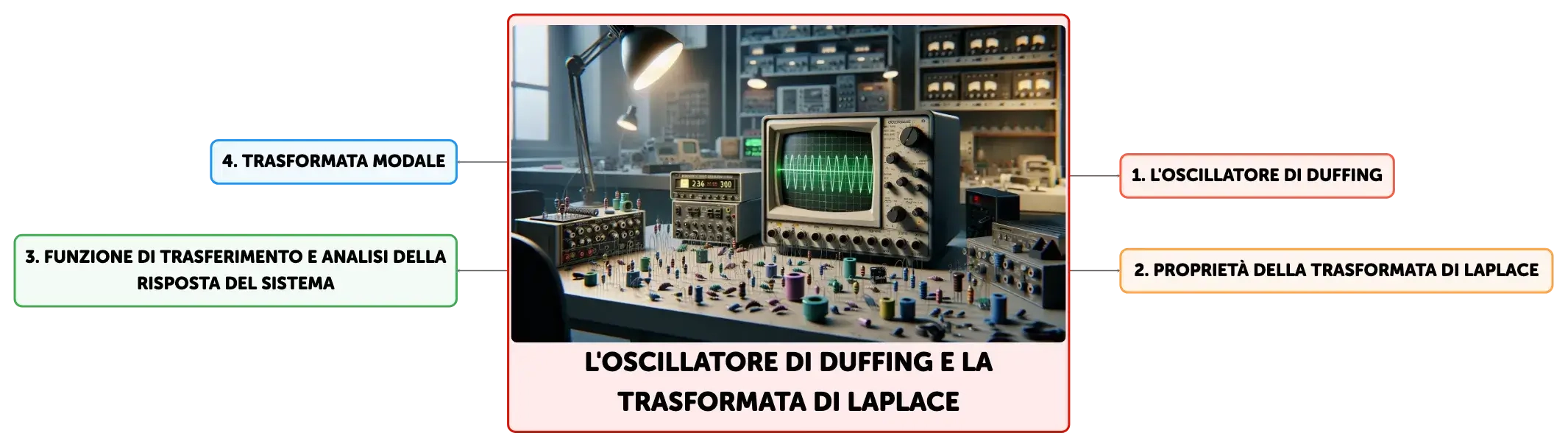

L'oscillatore di Duffing e la trasformata di Laplace
Mappa concettuale
L'oscillatore di Duffing è un modello dinamico non lineare utilizzato per studiare il comportamento dei pendoli sotto l'effetto di forze esterne. Attraverso l'uso della trasformata di Laplace, si analizzano le equazioni del moto trasformandole in equazioni algebriche, facilitando lo studio della risposta dinamica del sistema e l'identificazione di risonanze e antirisonanze.
Riassunto
Schema
L'Oscillatore di Duffing e l'Uso della Trasformata di Laplace
L'oscillatore di Duffing è un sistema dinamico che modella il comportamento di un pendolo con caratteristiche non lineari, dovute alla presenza di una forza elastica che non obbedisce alla legge di Hooke. L'equazione differenziale che descrive il moto di tale oscillatore è x¨ + δx˙ + αx + βx^3 = γ cos(Ωt + ϕ), dove x è lo spostamento, δ è il coefficiente di smorzamento, α e β rappresentano rispettivamente i termini lineari e non lineari della forza elastica, e γ cos(Ωt + ϕ) è una forza esterna periodica con ampiezza γ, frequenza angolare Ω e fase ϕ. Per analizzare e risolvere questa equazione, si può impiegare la trasformata di Laplace, che trasforma la funzione del tempo f(t) in una funzione della variabile complessa s, L{f}(s). Questo strumento matematico è particolarmente efficace nel trattare sistemi lineari e non lineari in meccanica delle vibrazioni, grazie alle sue proprietà di linearità, trasformazione delle derivate in operazioni algebriche e facilitazione dell'integrazione e della convoluzione.Caratteristiche e Utilizzo della Trasformata di Laplace
La trasformata di Laplace è dotata di proprietà che ne rendono l'applicazione estremamente vantaggiosa in diversi ambiti dell'ingegneria e della fisica. La sua linearità consente di trattare somme di funzioni come somme delle rispettive trasformate. La proprietà di derivazione trasforma le derivate temporali in moltiplicazioni per s, semplificando notevolmente la soluzione di equazioni differenziali. Inoltre, la trasformata di Laplace facilita il trattamento dell'integrazione e del prodotto di convoluzione. Queste caratteristiche permettono di convertire le equazioni del moto dal dominio del tempo al dominio della frequenza, trasformando equazioni differenziali complesse in equazioni algebriche più semplici da gestire.Analisi delle Equazioni del Moto nel Dominio della Frequenza
Applicando la trasformata di Laplace alle equazioni del moto, con condizioni iniziali note, si ottengono equazioni algebriche che possono essere espresse attraverso matrici di massa, smorzamento e rigidezza. La matrice di rigidezza dinamica Z(s), che dipende dalla variabile complessa s, incapsula le proprietà di inerzia, smorzamento e rigidezza del sistema. Invertendo Z(s), si ottiene la funzione di trasferimento H(s), che stabilisce il rapporto tra l'output del sistema e l'input applicato. Questa funzione è cruciale per analizzare la risposta del sistema a diverse eccitazioni, permettendo di prevedere il comportamento dinamico in risposta a stimoli esterni.La Funzione di Trasferimento e la Risposta in Frequenza
La funzione di trasferimento H(s) è una matrice complessa che caratterizza l'influenza delle forze esterne sui vari gradi di libertà di un sistema. Quando il sistema è sottoposto a una forza sinusoidale, la funzione di trasferimento si specializza nella funzione di risposta in frequenza H(iω). Quest'ultima può essere rappresentata graficamente attraverso il diagramma di Bode, che illustra l'andamento dell'ampiezza e della fase della risposta del sistema in funzione della frequenza. Il diagramma di Bode è fondamentale per identificare i punti di risonanza e antirisonanza, fornendo una visione chiara della stabilità e della reattività del sistema alle variazioni di frequenza.Analisi Modale: Zeri, Poli e Residui
La funzione di trasferimento può essere esaminata attraverso l'analisi dei suoi zeri e poli, che rappresentano rispettivamente i punti di antirisonanza e risonanza del sistema. I poli sono le frequenze per cui la risposta del sistema tende all'infinito, indicando potenziali instabilità, mentre gli zeri sono le frequenze per cui la risposta si annulla. I residui, derivanti dalla decomposizione in frazioni parziali, forniscono i contributi individuali dei modi di vibrazione alla risposta complessiva del sistema. Questi elementi sono essenziali per comprendere in dettaglio il comportamento dinamico e per progettare sistemi che sfruttino o evitino specifiche frequenze di risonanza.Diagonalizzazione e Trasformata Modale
La trasformata modale è una tecnica che si avvale della diagonalizzazione per semplificare l'analisi delle vibrazioni. Risolvendo un problema agli autovalori, si determinano le frequenze naturali e i modi propri di vibrazione del sistema. Gli autovettori, corrispondenti ai modi di vibrazione, sono ortogonali e consentono di trasformare le equazioni del moto in un insieme di equazioni indipendenti, ciascuna associata a un singolo modo di vibrazione. Questo processo di disaccoppiamento rende più agevole la soluzione delle equazioni del moto e permette un'analisi dettagliata e precisa della risposta dinamica del sistema.
Mostra di più

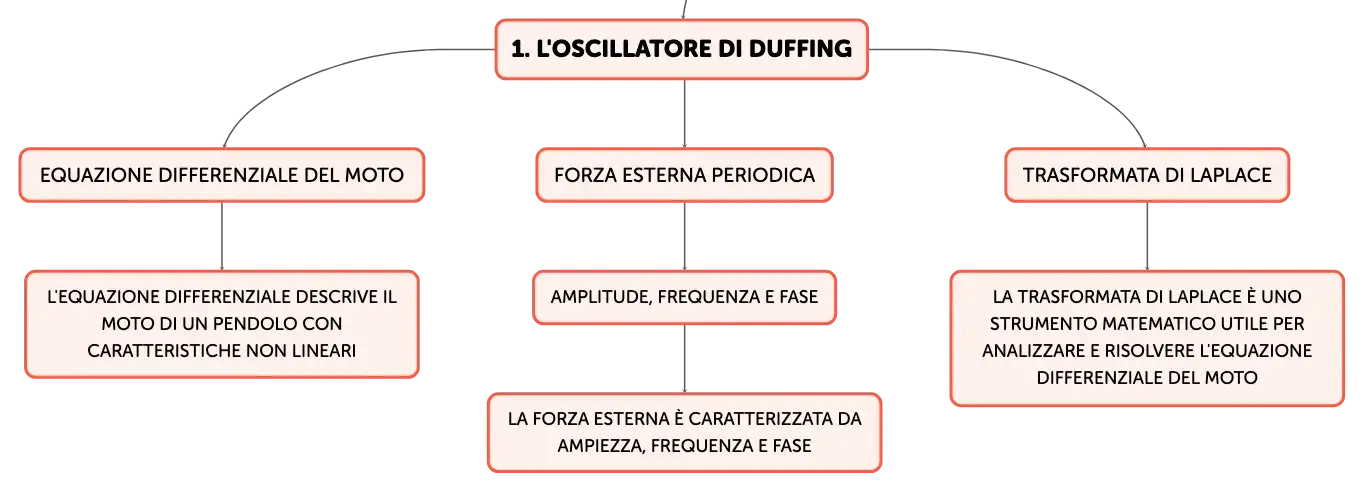

L'oscillatore di Duffing
Equazione differenziale del moto
L'equazione differenziale descrive il moto di un pendolo con caratteristiche non lineari
Forza esterna periodica
Amplitude, frequenza e fase
La forza esterna è caratterizzata da ampiezza, frequenza e fase
Trasformata di Laplace
La trasformata di Laplace è uno strumento matematico utile per analizzare e risolvere l'equazione differenziale del moto

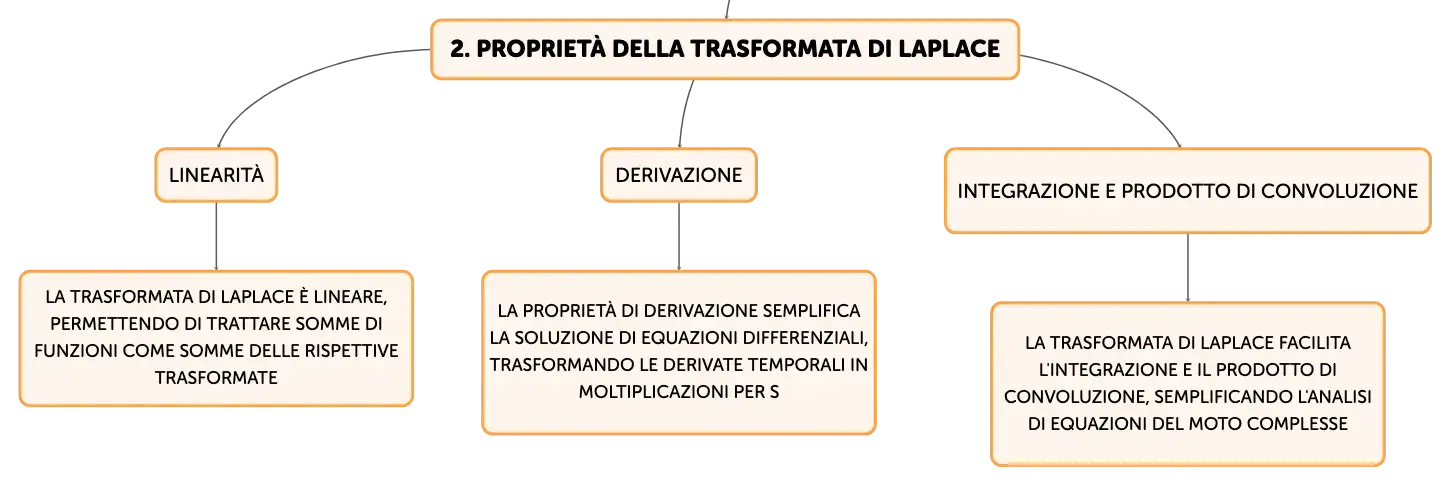

Proprietà della trasformata di Laplace
Linearità
La trasformata di Laplace è lineare, permettendo di trattare somme di funzioni come somme delle rispettive trasformate
Derivazione
La proprietà di derivazione semplifica la soluzione di equazioni differenziali, trasformando le derivate temporali in moltiplicazioni per s
Integrazione e prodotto di convoluzione
La trasformata di Laplace facilita l'integrazione e il prodotto di convoluzione, semplificando l'analisi di equazioni del moto complesse

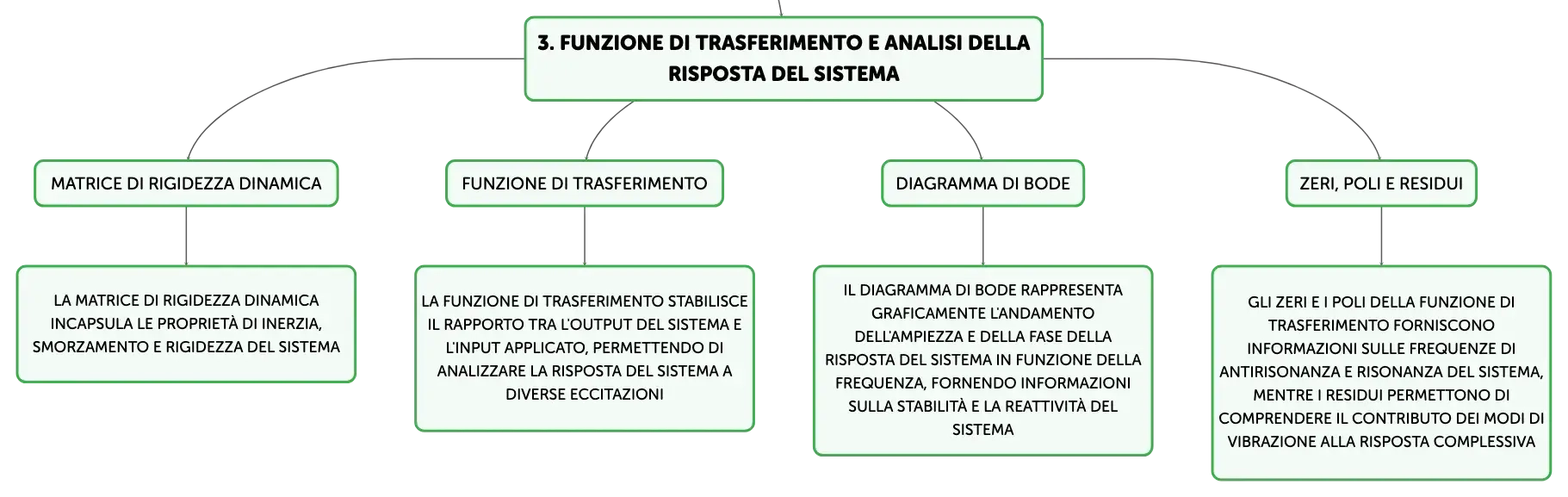

Funzione di trasferimento e analisi della risposta del sistema
Matrice di rigidezza dinamica
La matrice di rigidezza dinamica incapsula le proprietà di inerzia, smorzamento e rigidezza del sistema
Funzione di trasferimento
La funzione di trasferimento stabilisce il rapporto tra l'output del sistema e l'input applicato, permettendo di analizzare la risposta del sistema a diverse eccitazioni
Diagramma di Bode
Il diagramma di Bode rappresenta graficamente l'andamento dell'ampiezza e della fase della risposta del sistema in funzione della frequenza, fornendo informazioni sulla stabilità e la reattività del sistema
Zeri, poli e residui
Gli zeri e i poli della funzione di trasferimento forniscono informazioni sulle frequenze di antirisonanza e risonanza del sistema, mentre i residui permettono di comprendere il contributo dei modi di vibrazione alla risposta complessiva

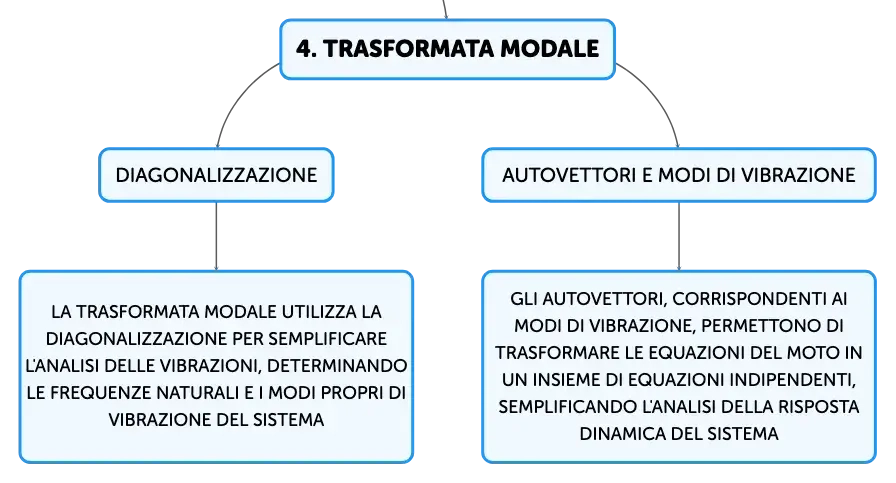

Trasformata modale
Diagonalizzazione
La trasformata modale utilizza la diagonalizzazione per semplificare l'analisi delle vibrazioni, determinando le frequenze naturali e i modi propri di vibrazione del sistema
Autovettori e modi di vibrazione
Gli autovettori, corrispondenti ai modi di vibrazione, permettono di trasformare le equazioni del moto in un insieme di equazioni indipendenti, semplificando l'analisi della risposta dinamica del sistema
L'oscillatore di Duffing e la trasformata di Laplace
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
La forza elastica nell'oscillatore di Duffing non segue la legge di ______.
Hooke
01
L'equazione dell'oscillatore di Duffing include termini come δx˙ e βx^3, che rappresentano lo smorzamento e la ______ non lineare.
forza elastica
02
Per risolvere l'equazione dell'oscillatore di Duffing, si può utilizzare la trasformata di ______, che converte funzioni del tempo in funzioni di una variabile complessa.
Laplace
