Microprocessori e CPU

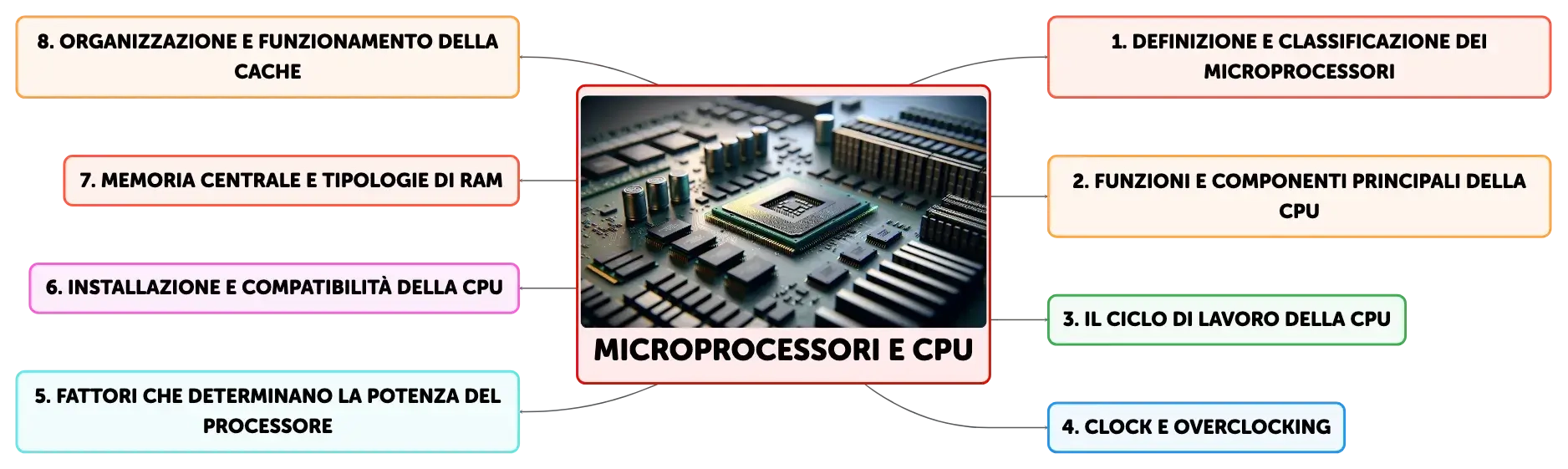

Mappa concettuale
I microprocessori sono il cuore di ogni sistema informatico, eseguendo istruzioni e processando dati. Scopri le loro architetture, come Von Neumann e Harvard, le componenti chiave come ALU e FPU, e il ciclo di lavoro CPU. Approfondisci il ruolo del clock, l'overclocking e i fattori che influenzano la potenza del processore, come la frequenza di clock e l'architettura interna.
Riassunto
Schema
Definizione e Classificazione dei Microprocessori
Il microprocessore, comunemente noto come processore o CPU (Central Processing Unit), rappresenta il cuore di ogni sistema informatico, essendo il componente che esegue le istruzioni del programma e processa i dati. Le architetture di CPU si distinguono principalmente in Von Neumann e Harvard. Nell'architettura Von Neumann, memoria per dati e istruzioni è unificata, permettendo la possibilità di auto-modifica del codice. Al contrario, l'architettura Harvard separa fisicamente la memoria delle istruzioni da quella dei dati, migliorando le prestazioni in applicazioni specifiche come i DSP (Digital Signal Processors), utilizzati per elaborare segnali audio e video.Funzioni e Componenti Principali della CPU
La CPU è incaricata di interpretare e processare le istruzioni del software, leggendole dalla memoria principale. Essa è composta da una ALU (Arithmetic Logic Unit) per le operazioni matematiche e logiche, una CU (Control Unit) che gestisce il flusso delle istruzioni, una FPU (Floating Point Unit) per i calcoli in virgola mobile, e una MMU (Memory Management Unit) che si occupa della traduzione degli indirizzi di memoria e della protezione della memoria in ambienti multitasking. La CPU si avvale di bus interni per la comunicazione tra i suoi componenti e utilizza segnali esterni come il Reset, le IRQ (Interrupt Request) e il segnale di clock per sincronizzarsi con il resto del sistema.Il Ciclo di Lavoro della CPU
Il ciclo operativo della CPU si sviluppa attraverso tre fasi principali: Fetch, Decode ed Execute. Nella fase di Fetch, la CPU recupera l'istruzione dalla memoria, seguendo l'indirizzo indicato dal registro PC (Program Counter). Durante il Decode, la CPU interpreta l'istruzione per determinare quale operazione eseguire e dove reperire gli operandi necessari. Infine, nella fase Execute, la CPU realizza l'operazione e aggiorna il PC, a meno che l'istruzione non implichi un salto condizionale che modifichi il flusso di esecuzione.Il Clock e l'Overclocking
Il clock di un sistema digitale è un segnale periodico generato da un oscillatore al quarzo che coordina le operazioni dei vari componenti elettronici. La frequenza di clock, misurata in GHz, è fondamentale per determinare la velocità di esecuzione del processore. L'overclocking è una pratica che consiste nell'aumentare la frequenza di clock oltre il valore predefinito dal produttore, per migliorare le prestazioni del sistema, ma può comportare rischi di instabilità e surriscaldamento.Fattori che Determinano la Potenza del Processore
La potenza di un processore è determinata da vari fattori, inclusi la frequenza di clock, l'architettura interna e la dimensione della cache. Le architetture CISC (Complex Instruction Set Computer) e RISC (Reduced Instruction Set Computer) rappresentano due filosofie progettuali differenti, con la prima prevalente nei computer desktop e la seconda nei dispositivi mobili. Le CPU moderne possono essere superscalari, ovvero capaci di eseguire più istruzioni per ciclo di clock, e possono integrare tecnologie come l'Hyper-Threading di Intel o l'architettura Bulldozer di AMD per incrementare le prestazioni.Installazione e Compatibilità della CPU
L'installazione o l'aggiornamento di una CPU richiede la compatibilità con il socket della scheda madre, il chipset, l'alimentatore e la memoria RAM. La frequenza della RAM deve essere adeguata alle specifiche del processore per evitare colli di bottiglia che ne limitino le prestazioni. È importante anche considerare il TDP (Thermal Design Power) del processore per garantire un adeguato raffreddamento.Memoria Centrale e Tipologie di RAM
La memoria centrale di un computer è composta da RAM (Random Access Memory) e ROM (Read Only Memory), espressa in Megabyte o Gigabyte. La RAM è tipicamente volatile, come la DRAM, che richiede refresh periodici, mentre la ROM è non volatile e conserva i dati anche senza alimentazione. Le SRAM, più veloci delle DRAM, non necessitano di refresh. Le memorie DDR (Double Data Rate) sono una versione avanzata delle SDRAM che effettuano trasferimenti di dati su entrambi i fronti del segnale di clock, raddoppiando la banda passante.Organizzazione e Funzionamento della Cache
La cache è una memoria ad alta velocità che immagazzina dati e istruzioni frequentemente utilizzati dal processore per ridurre i tempi di accesso alla memoria principale. Un cache hit si verifica quando i dati richiesti sono già presenti in cache. La cache è organizzata in livelli (L1, L2, L3) con dimensioni e velocità crescenti. La sua efficacia è valutata dal hit rate, che indica la percentuale di accessi soddisfatti dalla cache rispetto al totale degli accessi alla memoria.
Mostra di più

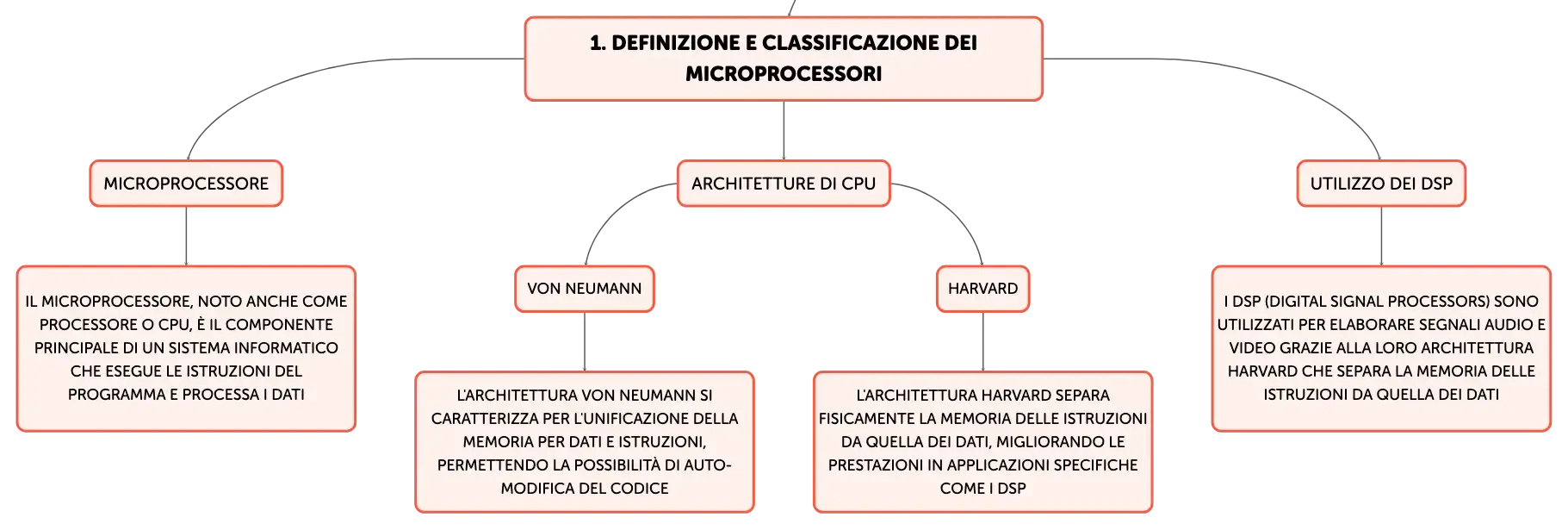

Definizione e Classificazione dei Microprocessori
Microprocessore
Il microprocessore, noto anche come processore o CPU, è il componente principale di un sistema informatico che esegue le istruzioni del programma e processa i dati
Architetture di CPU
Von Neumann
L'architettura Von Neumann si caratterizza per l'unificazione della memoria per dati e istruzioni, permettendo la possibilità di auto-modifica del codice
Harvard
L'architettura Harvard separa fisicamente la memoria delle istruzioni da quella dei dati, migliorando le prestazioni in applicazioni specifiche come i DSP
Utilizzo dei DSP
I DSP (Digital Signal Processors) sono utilizzati per elaborare segnali audio e video grazie alla loro architettura Harvard che separa la memoria delle istruzioni da quella dei dati

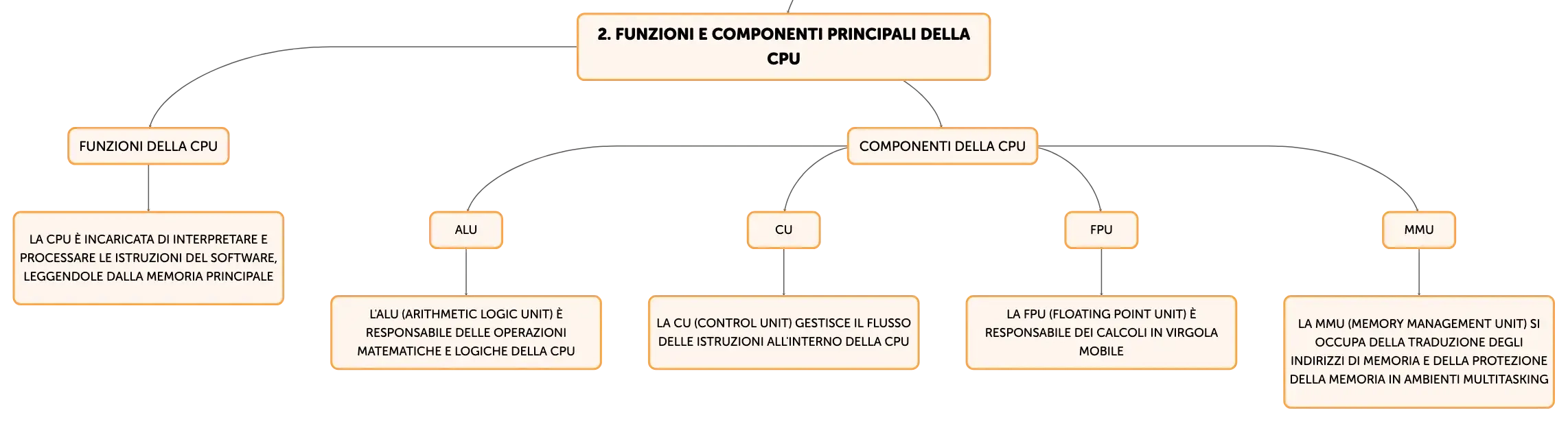

Funzioni e Componenti Principali della CPU
Funzioni della CPU
La CPU è incaricata di interpretare e processare le istruzioni del software, leggendole dalla memoria principale
Componenti della CPU
ALU
L'ALU (Arithmetic Logic Unit) è responsabile delle operazioni matematiche e logiche della CPU
CU
La CU (Control Unit) gestisce il flusso delle istruzioni all'interno della CPU
FPU
La FPU (Floating Point Unit) è responsabile dei calcoli in virgola mobile
MMU
La MMU (Memory Management Unit) si occupa della traduzione degli indirizzi di memoria e della protezione della memoria in ambienti multitasking

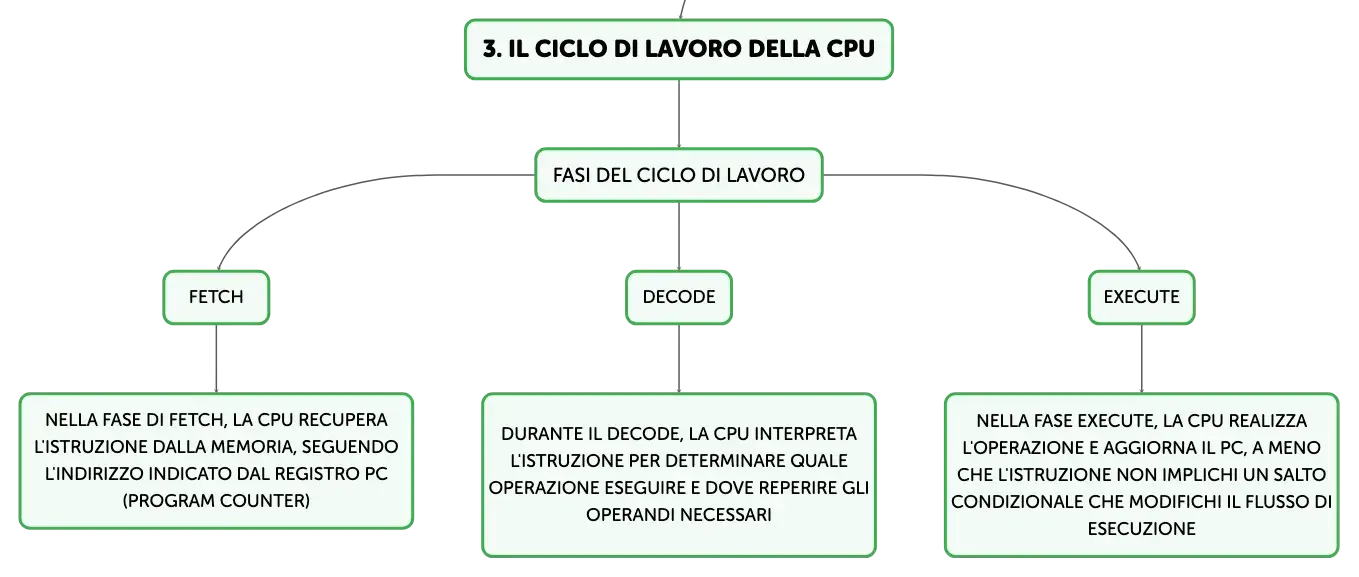

Il Ciclo di Lavoro della CPU
Fasi del ciclo di lavoro
Fetch
Nella fase di Fetch, la CPU recupera l'istruzione dalla memoria, seguendo l'indirizzo indicato dal registro PC (Program Counter)
Decode
Durante il Decode, la CPU interpreta l'istruzione per determinare quale operazione eseguire e dove reperire gli operandi necessari
Execute
Nella fase Execute, la CPU realizza l'operazione e aggiorna il PC, a meno che l'istruzione non implichi un salto condizionale che modifichi il flusso di esecuzione

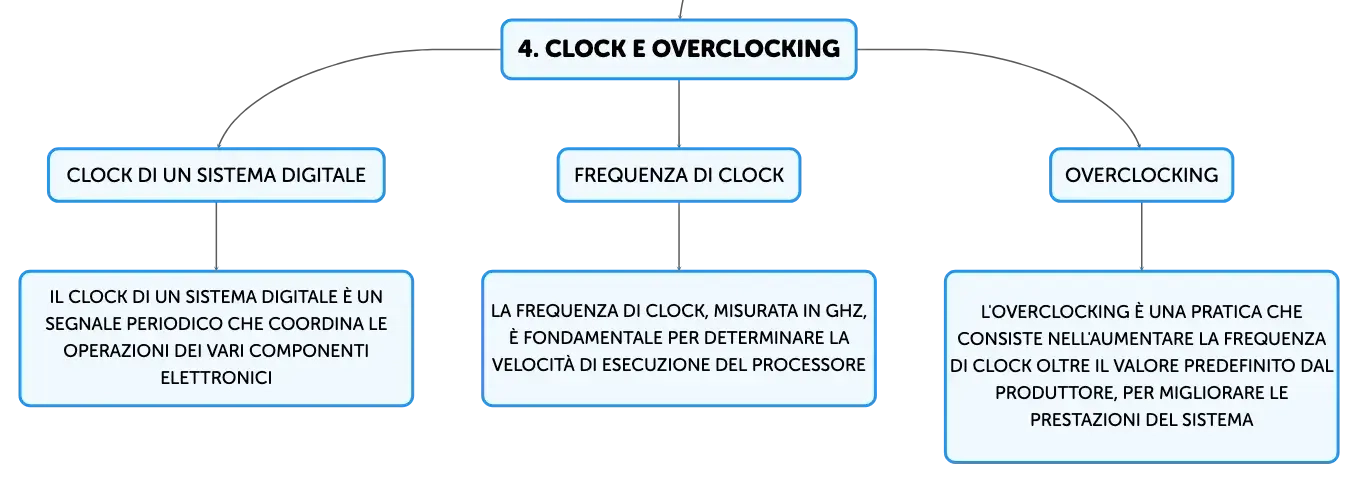

Clock e Overclocking
Clock di un sistema digitale
Il clock di un sistema digitale è un segnale periodico che coordina le operazioni dei vari componenti elettronici
Frequenza di clock
La frequenza di clock, misurata in GHz, è fondamentale per determinare la velocità di esecuzione del processore
Overclocking
L'overclocking è una pratica che consiste nell'aumentare la frequenza di clock oltre il valore predefinito dal produttore, per migliorare le prestazioni del sistema
Fattori che Determinano la Potenza del Processore
Fattori che influenzano la potenza del processore
Frequenza di clock
La frequenza di clock è uno dei principali fattori che determinano la potenza del processore
Architettura interna
L'architettura interna della CPU, come CISC o RISC, influisce sulla sua potenza
Dimensione della cache
La dimensione della cache ha un impatto significativo sulle prestazioni della CPU

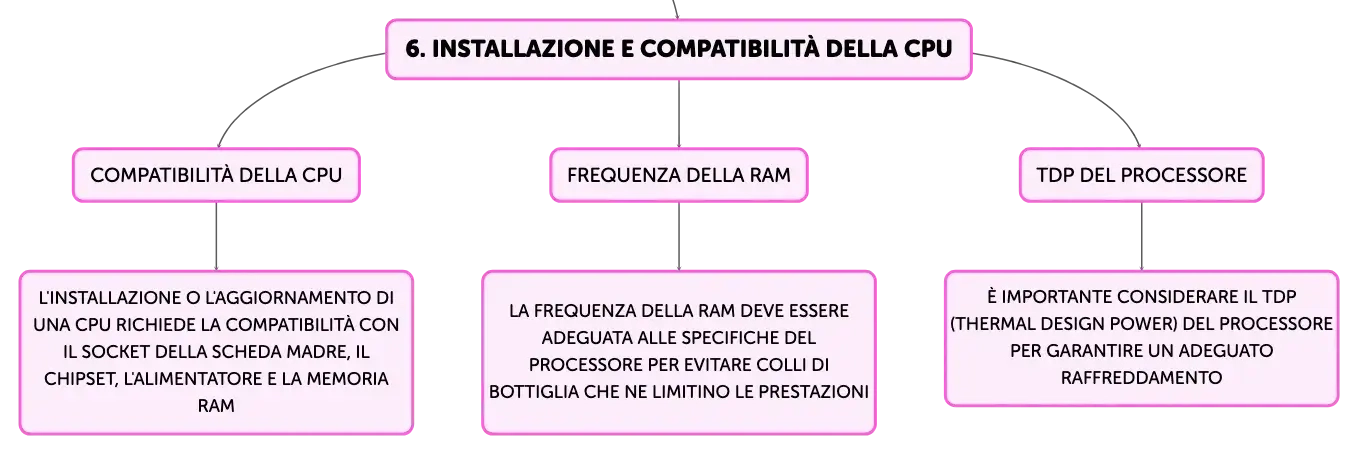

Installazione e Compatibilità della CPU
Compatibilità della CPU
L'installazione o l'aggiornamento di una CPU richiede la compatibilità con il socket della scheda madre, il chipset, l'alimentatore e la memoria RAM
Frequenza della RAM
La frequenza della RAM deve essere adeguata alle specifiche del processore per evitare colli di bottiglia che ne limitino le prestazioni
TDP del processore
È importante considerare il TDP (Thermal Design Power) del processore per garantire un adeguato raffreddamento

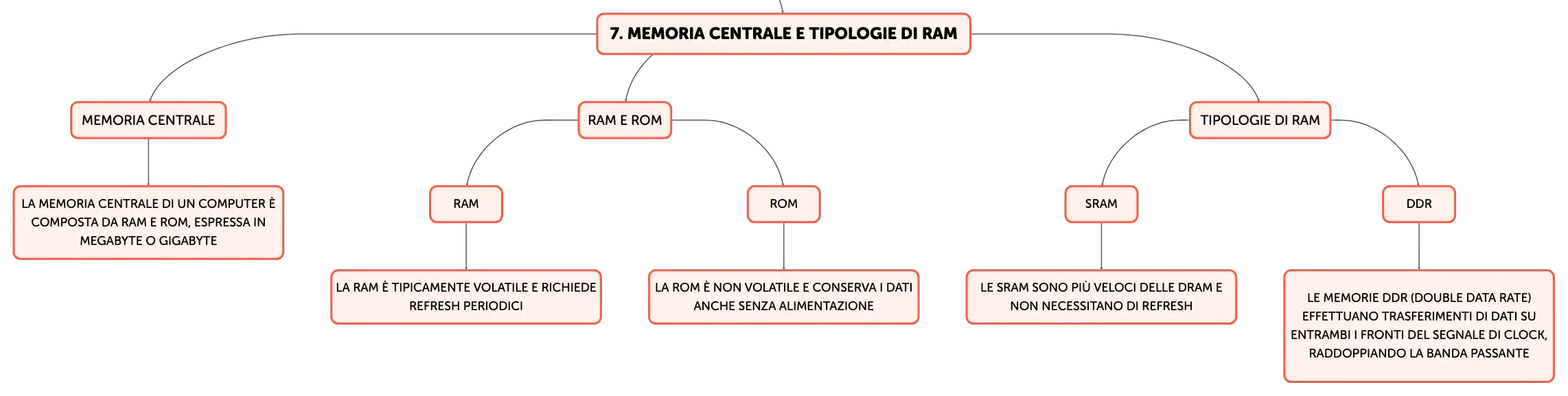

Memoria Centrale e Tipologie di RAM
Memoria centrale
La memoria centrale di un computer è composta da RAM e ROM, espressa in Megabyte o Gigabyte
RAM e ROM
RAM
La RAM è tipicamente volatile e richiede refresh periodici
ROM
La ROM è non volatile e conserva i dati anche senza alimentazione
Tipologie di RAM
SRAM
Le SRAM sono più veloci delle DRAM e non necessitano di refresh
DDR
Le memorie DDR (Double Data Rate) effettuano trasferimenti di dati su entrambi i fronti del segnale di clock, raddoppiando la banda passante

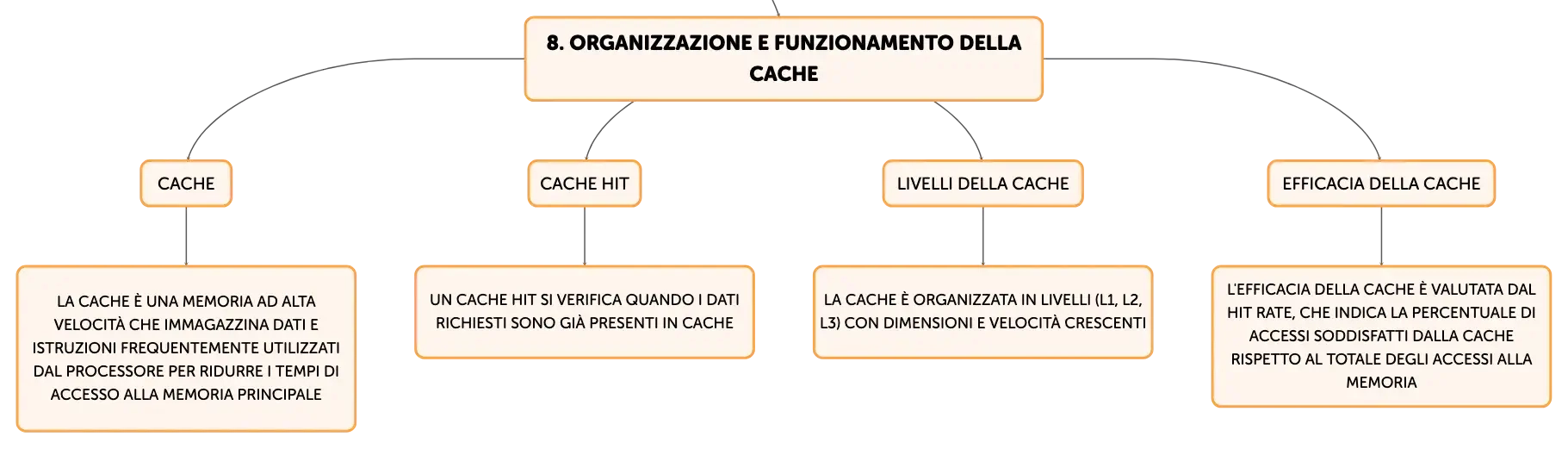

Organizzazione e Funzionamento della Cache
Cache
La cache è una memoria ad alta velocità che immagazzina dati e istruzioni frequentemente utilizzati dal processore per ridurre i tempi di accesso alla memoria principale
Cache hit
Un cache hit si verifica quando i dati richiesti sono già presenti in cache
Livelli della cache
La cache è organizzata in livelli (L1, L2, L3) con dimensioni e velocità crescenti
Efficacia della cache
L'efficacia della cache è valutata dal hit rate, che indica la percentuale di accessi soddisfatti dalla cache rispetto al totale degli accessi alla memoria
Microprocessori e CPU
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Definizione di CPU
CPU sta per Central Processing Unit, è il componente principale di un computer che esegue le istruzioni e processa i dati.
01
Caratteristica architettura Von Neumann
Memoria unificata per dati e istruzioni, permette auto-modifica del codice.
02
Uso dei DSP
I DSP, o Digital Signal Processors, sono ottimizzati per elaborare segnali audio e video, sfruttando l'architettura Harvard.
