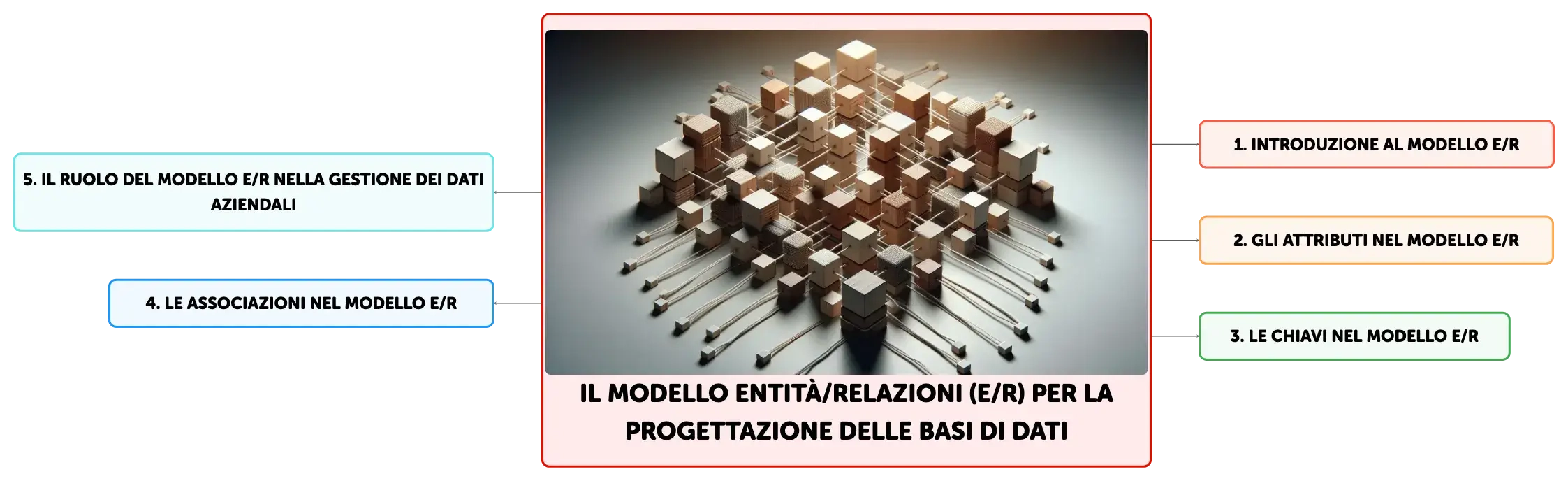

Il modello Entità/Relazioni (E/R) per la progettazione delle basi di dati

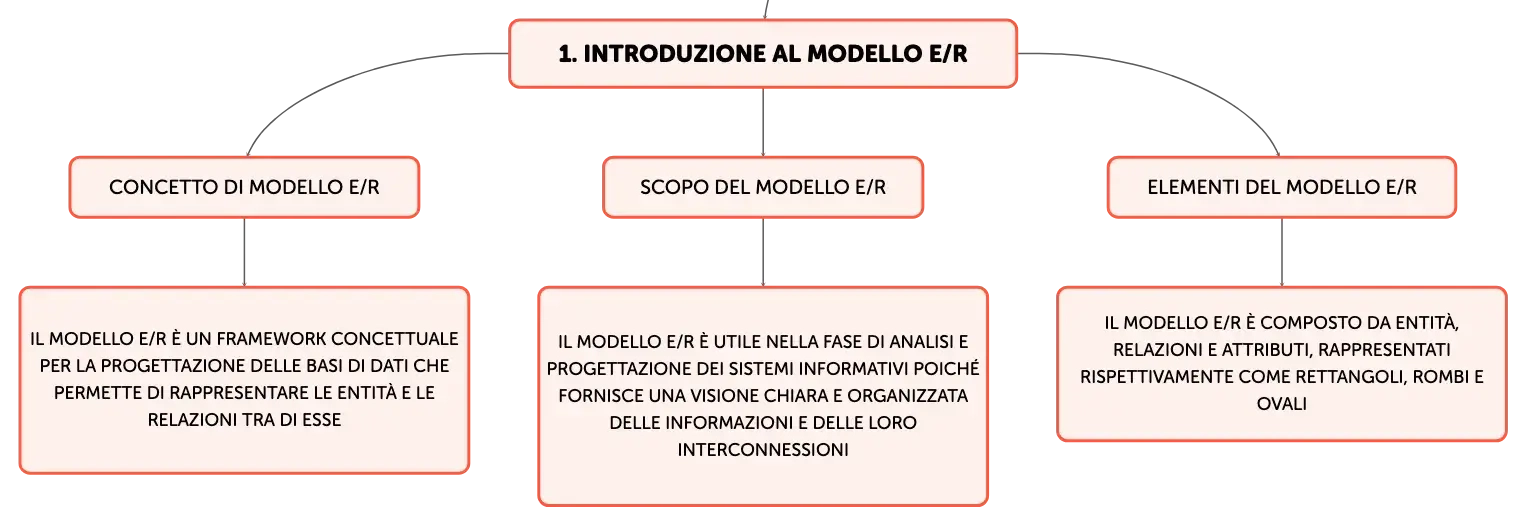

Il Modello Entità/Relazioni (E/R) nella Progettazione delle Basi di Dati

Il modello Entità/Relazioni (E/R), ideato da Peter Chen nel 1976, è un framework concettuale impiegato nella progettazione delle basi di dati per modellare le strutture dati in modo astratto e indipendente dall'hardware e dal software. Esso consente di rappresentare le entità, ovvero oggetti con attributi simili e identificabili all'interno del dominio di interesse, e le relazioni, che esprimono legami logici e funzionali tra entità. Le entità sono visualizzate come rettangoli, le relazioni come rombi e gli attributi come ovali. Questo modello è particolarmente utile nella fase di analisi e progettazione di sistemi informativi, poiché fornisce una visione chiara e organizzata delle informazioni e delle loro interconnessioni, facilitando la comprensione e la comunicazione tra gli stakeholder del progetto.

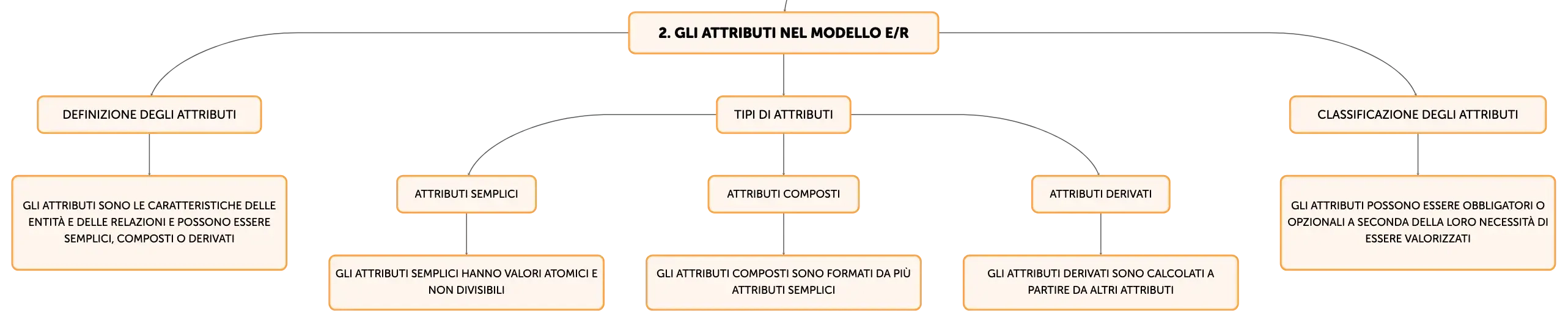

Caratteristiche e Tipologie degli Attributi nel Modello E/R

Nel modello E/R, gli attributi definiscono le caratteristiche delle entità e delle relazioni. Ogni attributo ha un nome univoco, un tipo di dato (come intero, stringa, booleano, data, ecc.) e un insieme di valori ammissibili, noto come dominio. Gli attributi possono essere classificati in semplici, composti o derivati. Gli attributi semplici hanno valori atomici e non divisibili, mentre quelli composti sono formati da più attributi semplici, come un indirizzo composto da via, numero civico, città e CAP. Gli attributi derivati sono calcolati a partire da altri attributi, come l'età derivata dalla data di nascita. Inoltre, gli attributi possono essere classificati come obbligatori, se devono essere necessariamente valorizzati, o opzionali, se la loro presenza non è indispensabile per l'istanza di un'entità o di una relazione.

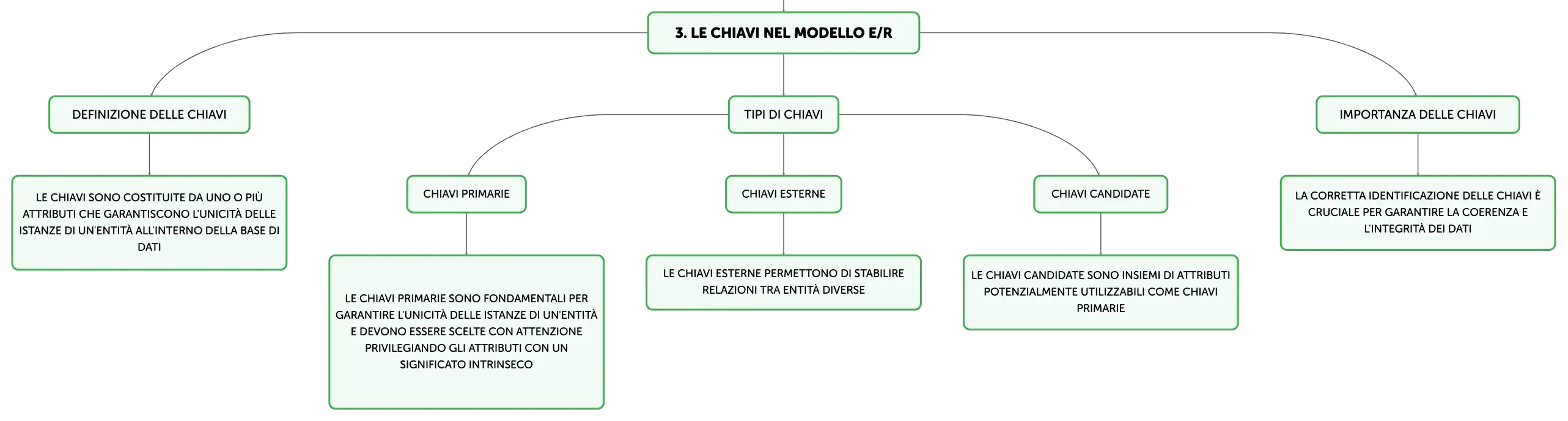

Le Chiavi Primarie e l'Identificazione Unica delle Istanze

Le chiavi primarie nel modello E/R sono fondamentali per garantire l'unicità delle istanze di un'entità all'interno di una base di dati. Queste chiavi sono costituite da uno o più attributi che non possono assumere valori nulli e che sono unici per ogni istanza. La scelta della chiave primaria deve essere effettuata con attenzione, privilegiando gli attributi che hanno un significato intrinseco per l'entità rappresentata. Inoltre, esistono le chiavi esterne, che permettono di stabilire relazioni tra entità diverse, e le chiavi candidate, che sono insiemi di attributi potenzialmente utilizzabili come chiavi primarie. La corretta identificazione delle chiavi è cruciale per la coerenza e l'integrità dei dati.

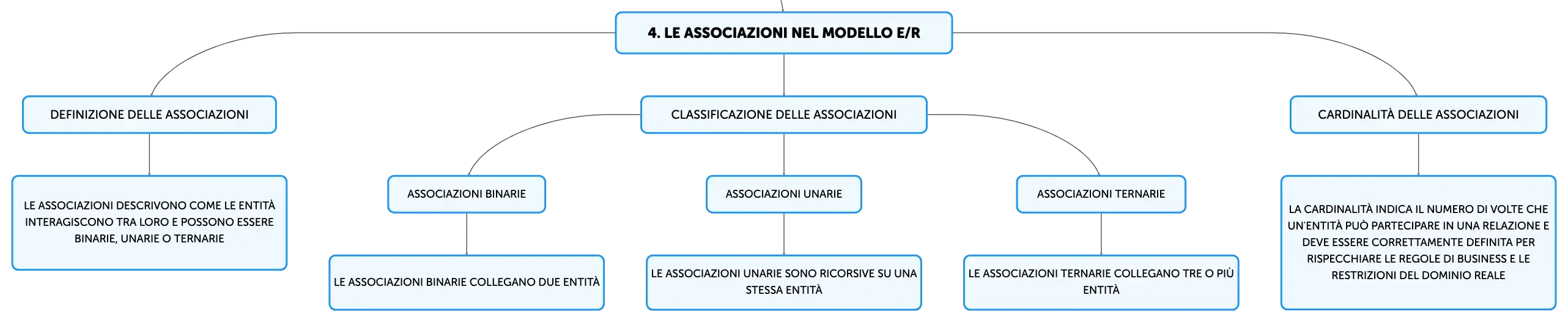

Tipologie e Cardinalità delle Associazioni nel Modello E/R

Le associazioni nel modello E/R descrivono come le entità interagiscono tra loro e possono essere classificate in base al numero di entità che collegano: binarie (due entità), unarie (associazioni ricorsive su una stessa entità) o ternarie (tre o più entità). La cardinalità di un'associazione indica il numero di volte che un'entità può partecipare in una relazione e si esprime con un intervallo (min, max). La cardinalità minima può essere zero (partecipazione opzionale) o uno (partecipazione obbligatoria), mentre la cardinalità massima può essere uno (relazione uno-a-uno o uno-a-molti) o N (relazione molti-a-molti). La corretta definizione delle cardinalità è essenziale per assicurare che il modello rispecchi accuratamente le regole di business e le restrizioni del dominio reale.

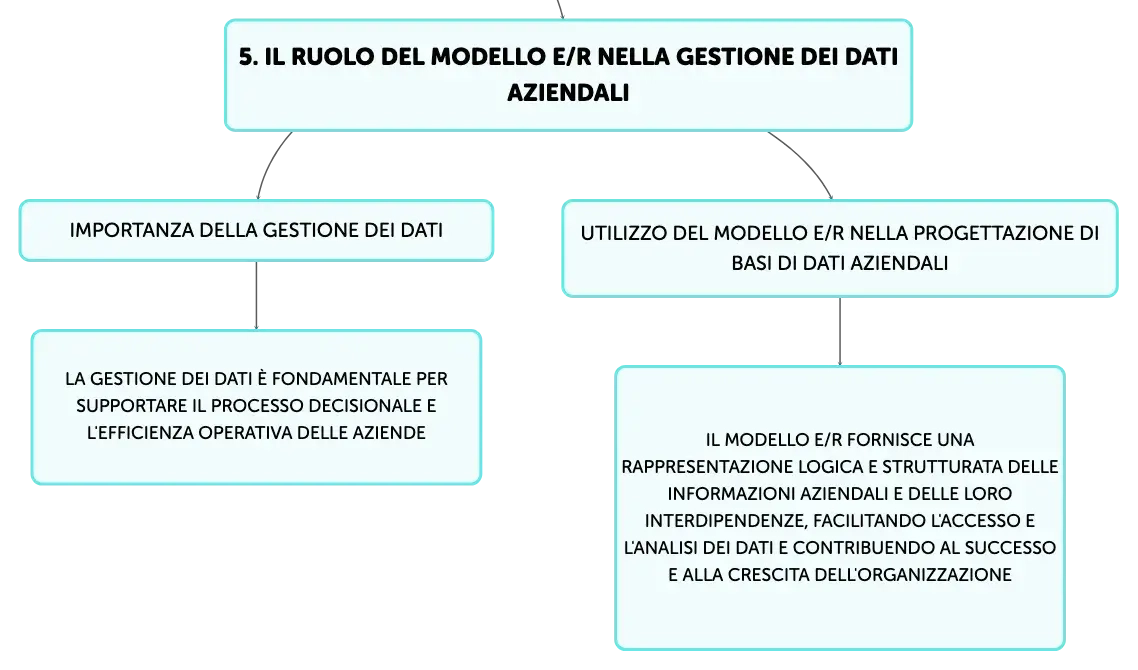

La Gestione dei Dati in Azienda e il Ruolo del Modello E/R

La gestione dei dati è un aspetto vitale per le aziende, poiché supporta il processo decisionale e l'efficienza operativa. Il modello E/R gioca un ruolo chiave nella progettazione di basi di dati aziendali, poiché fornisce una rappresentazione logica e strutturata delle informazioni aziendali e delle loro interdipendenze. Utilizzando schemi E/R, analisti e progettisti di sistemi informativi possono sviluppare basi di dati che riflettano fedelmente la realtà aziendale, migliorando l'accesso e l'analisi dei dati. Questo facilita la comprensione dei processi aziendali, la risoluzione dei problemi e l'identificazione di opportunità di miglioramento, contribuendo così al successo e alla crescita dell'organizzazione.
