Topologie di rete e loro impatto sulla qualità del servizio

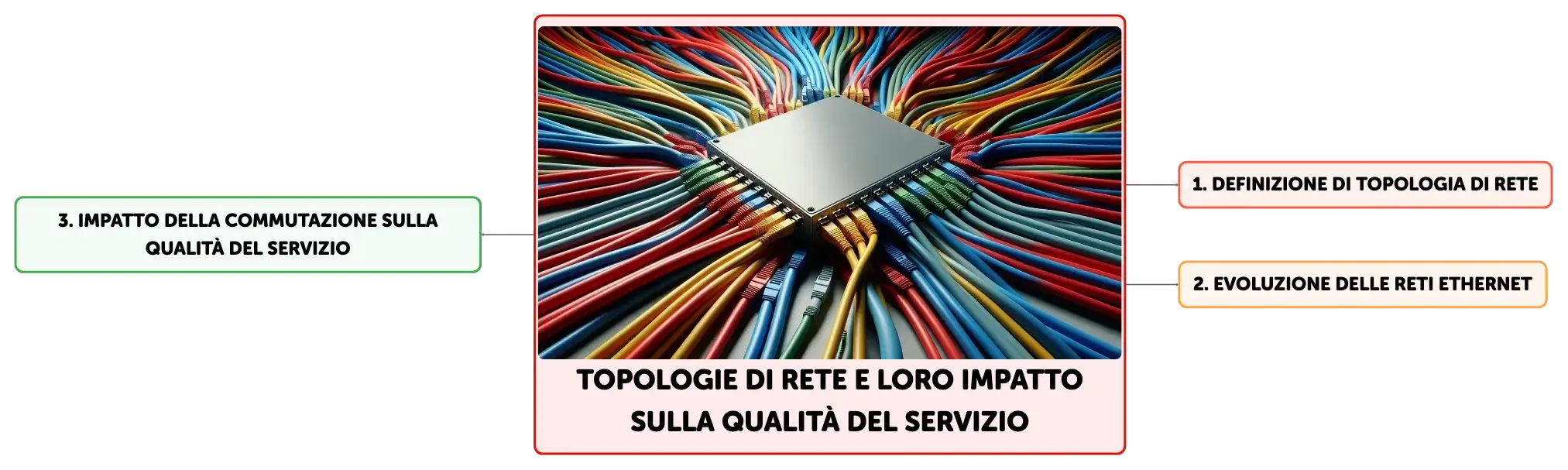

Mappa concettuale
Le topologie di rete e le metodologie di commutazione sono cruciali per la qualità del servizio nelle telecomunicazioni. Scopri come bus, anello, stella, albero e maglia influenzano prestazioni e affidabilità delle LAN e come la commutazione di circuito e pacchetto ottimizza l'uso delle risorse di rete.
Riassunto
Schema
Concetti Fondamentali delle Topologie di Rete
Le topologie di rete rappresentano il disegno architettonico che definisce come i dispositivi sono interconnessi all'interno di una rete. Queste configurazioni sono essenziali per comprendere il funzionamento e l'organizzazione delle reti e sono rappresentate mediante grafi, dove i nodi corrispondono ai dispositivi di rete e gli archi indicano le connessioni fisiche o logiche tra di essi. La scelta della topologia incide significativamente su aspetti critici come la scalabilità, l'affidabilità e le prestazioni complessive della rete. Le topologie più comuni includono: la bus, dove tutti i nodi sono connessi a un unico mezzo trasmissivo centrale e che presenta limitazioni in termini di affidabilità e scalabilità; l'anello, che connette i nodi in un circuito chiuso migliorando la tolleranza ai guasti; la stella, che collega tutti i nodi a un nodo centrale o hub, offrendo buona scalabilità ma con un punto di vulnerabilità nel nodo centrale; l'albero, una variante della topologia a stella che supporta gerarchie di nodi e migliora la gestione della rete; e la maglia, che può essere completa, con connessioni dirette tra tutti i nodi, o parziale, con connessioni solo tra alcuni nodi, garantendo un'elevata resilienza ma a costi di implementazione e gestione maggiori.Evoluzione delle Reti Ethernet e Commutazione di Rete
Le reti Ethernet sono la spina dorsale delle reti locali (LAN) e hanno subito un'evoluzione significativa dalla loro introduzione. Originariamente basate su cavi coassiali e una topologia bus, le reti Ethernet utilizzavano il protocollo CSMA/CD per gestire le collisioni nel mezzo condiviso. Con l'introduzione dei cavi a coppie intrecciate non schermate (UTP) e degli switch, le reti Ethernet hanno adottato la topologia a stella, che riduce le collisioni e migliora le prestazioni. La commutazione di rete, che permette di collegare più LAN in maniera gerarchica, ha portato alla topologia ad albero, che facilita la gestione e l'espansione della rete. Le dorsali di Internet, o backbone network, spesso adottano una topologia a maglia parzialmente connessa per massimizzare la resilienza e la ridondanza, garantendo continuità di servizio anche in caso di guasti su alcuni collegamenti.Commutazione di Circuito e Commutazione di Pacchetto
La commutazione di circuito è una metodologia di telecomunicazione che stabilisce un percorso fisso e dedicato per la durata di una sessione di comunicazione, assicurando una banda e una qualità del servizio costanti. Questo approccio, tradizionalmente impiegato nelle reti telefoniche, richiede un setup iniziale per la connessione e immobilizza le risorse per tutta la durata della comunicazione. Per ottimizzare l'utilizzo delle linee, sono state sviluppate tecniche di multiplazione come la Divisione di Frequenza Multipla (FDM) e la Divisione di Tempo Multipla (TDM). Al contrario, la commutazione di pacchetto, che è stata introdotta con lo sviluppo di ARPANET, divide i dati in pacchetti che vengono inviati attraverso la rete e possono percorrere itinerari diversi per raggiungere la destinazione. Questo metodo è più flessibile e resiliente, poiché i pacchetti possono essere reindirizzati in caso di congestione o guasti, ma può presentare sfide nel mantenere una qualità del servizio uniforme a causa della variabilità dei percorsi e dei tempi di trasmissione.Impatto delle Topologie e della Commutazione sulla Qualità del Servizio
La selezione della topologia di rete e del metodo di commutazione influisce direttamente sulla qualità del servizio (QoS) percepita dagli utenti. La commutazione di circuito è in grado di offrire una QoS prevedibile e stabile, mentre la commutazione di pacchetto si basa su un approccio best-effort, che cerca di ottimizzare la consegna dei pacchetti senza garanzie fisse. Quest'ultima può essere soggetta a congestione e ritardi, con possibili perdite di pacchetti che impattano negativamente sulle prestazioni della rete. La scelta della topologia di rete è influenzata da fattori come il budget, la geografia, le condizioni ambientali e i requisiti specifici del servizio. Non esiste una soluzione universale, ma è necessario valutare attentamente le esigenze per determinare la configurazione più adatta a garantire la migliore QoS possibile nel contesto dato.
Mostra di più

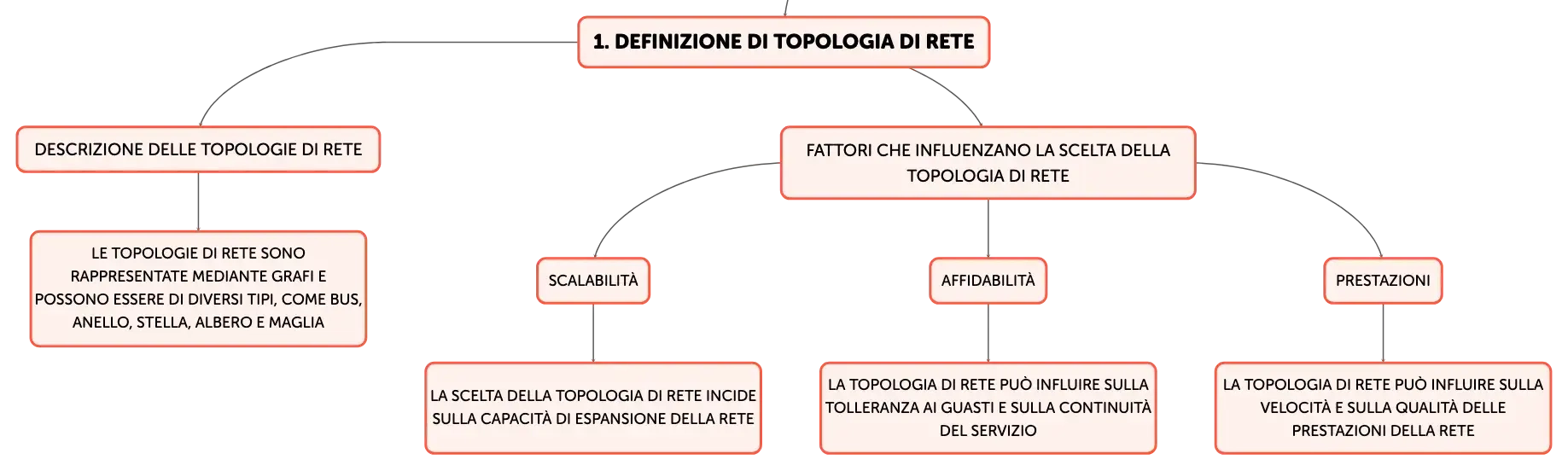

Definizione di topologia di rete
Descrizione delle topologie di rete
Le topologie di rete sono rappresentate mediante grafi e possono essere di diversi tipi, come bus, anello, stella, albero e maglia
Fattori che influenzano la scelta della topologia di rete
Scalabilità
La scelta della topologia di rete incide sulla capacità di espansione della rete
Affidabilità
La topologia di rete può influire sulla tolleranza ai guasti e sulla continuità del servizio
Prestazioni
La topologia di rete può influire sulla velocità e sulla qualità delle prestazioni della rete

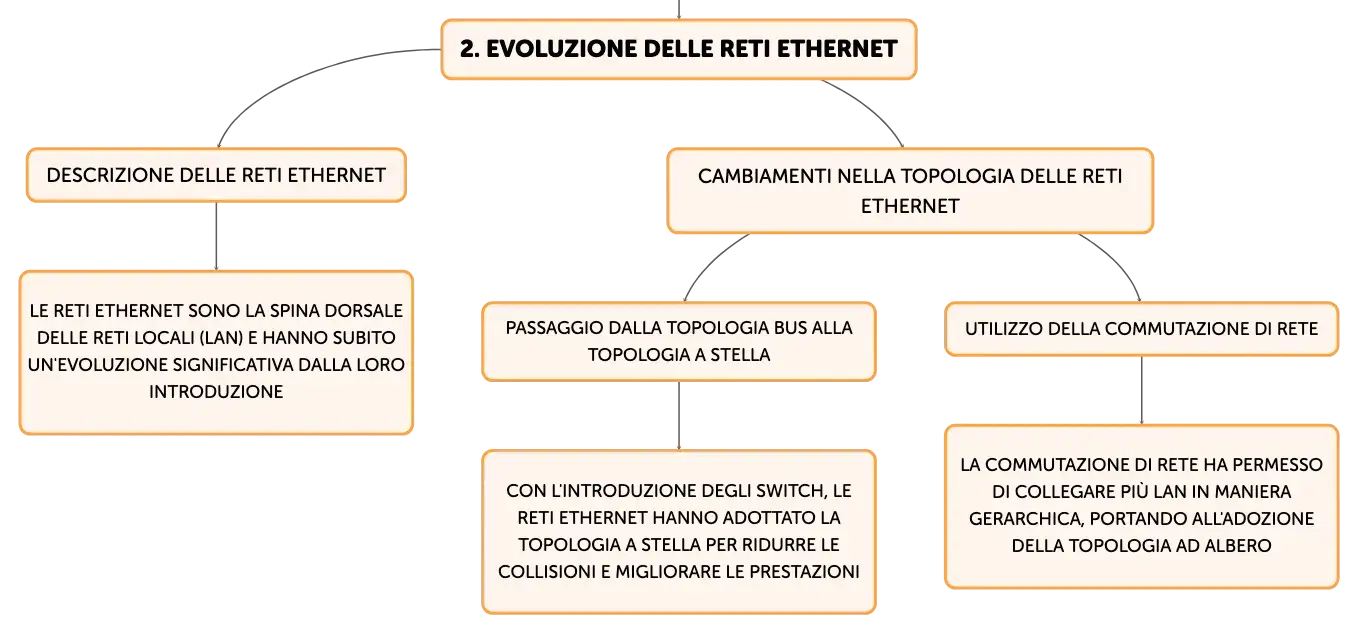

Evoluzione delle reti Ethernet
Descrizione delle reti Ethernet
Le reti Ethernet sono la spina dorsale delle reti locali (LAN) e hanno subito un'evoluzione significativa dalla loro introduzione
Cambiamenti nella topologia delle reti Ethernet
Passaggio dalla topologia bus alla topologia a stella
Con l'introduzione degli switch, le reti Ethernet hanno adottato la topologia a stella per ridurre le collisioni e migliorare le prestazioni
Utilizzo della commutazione di rete
La commutazione di rete ha permesso di collegare più LAN in maniera gerarchica, portando all'adozione della topologia ad albero

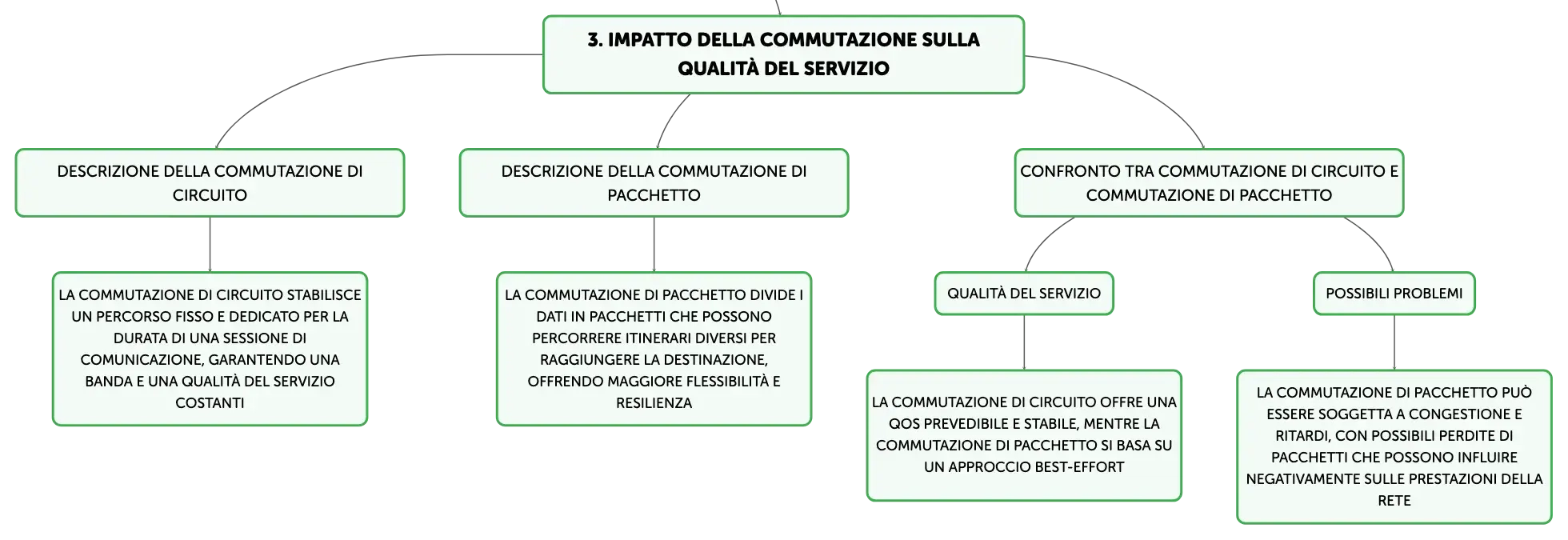

Impatto della commutazione sulla qualità del servizio
Descrizione della commutazione di circuito
La commutazione di circuito stabilisce un percorso fisso e dedicato per la durata di una sessione di comunicazione, garantendo una banda e una qualità del servizio costanti
Descrizione della commutazione di pacchetto
La commutazione di pacchetto divide i dati in pacchetti che possono percorrere itinerari diversi per raggiungere la destinazione, offrendo maggiore flessibilità e resilienza
Confronto tra commutazione di circuito e commutazione di pacchetto
Qualità del servizio
La commutazione di circuito offre una QoS prevedibile e stabile, mentre la commutazione di pacchetto si basa su un approccio best-effort
Possibili problemi
La commutazione di pacchetto può essere soggetta a congestione e ritardi, con possibili perdite di pacchetti che possono influire negativamente sulle prestazioni della rete
Topologie di rete e loro impatto sulla qualità del servizio
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Le ______ di rete sono fondamentali per capire come i dispositivi sono collegati in una rete.
topologie
01
I nodi rappresentano i ______ mentre gli archi simboleggiano le ______ tra di essi.
dispositivi di rete
connessioni
02
Una topologia a ______ ha tutti i nodi attaccati a un mezzo centrale, ma è limitata in affidabilità.
bus
