Gli induttori nei circuiti elettrici sono fondamentali per immagazzinare energia e controllare il flusso di corrente. Scopri come influenzano la dinamica dei circuiti RL e l'autoinduzione elettromagnetica, oltre a essere cruciali in dispositivi come trasformatori e motori elettrici.
Mostra di più
1/5

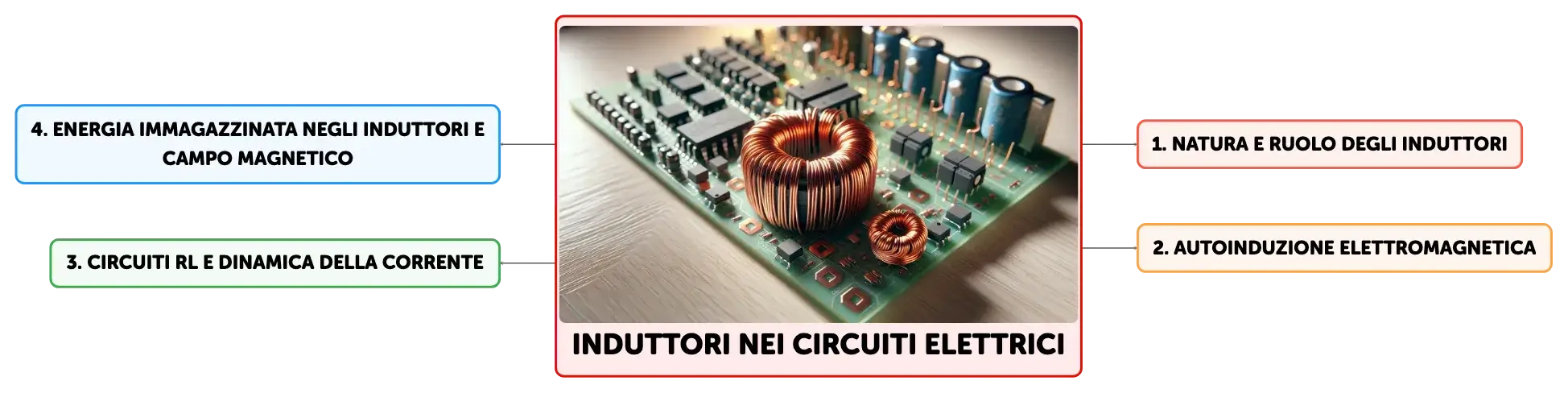

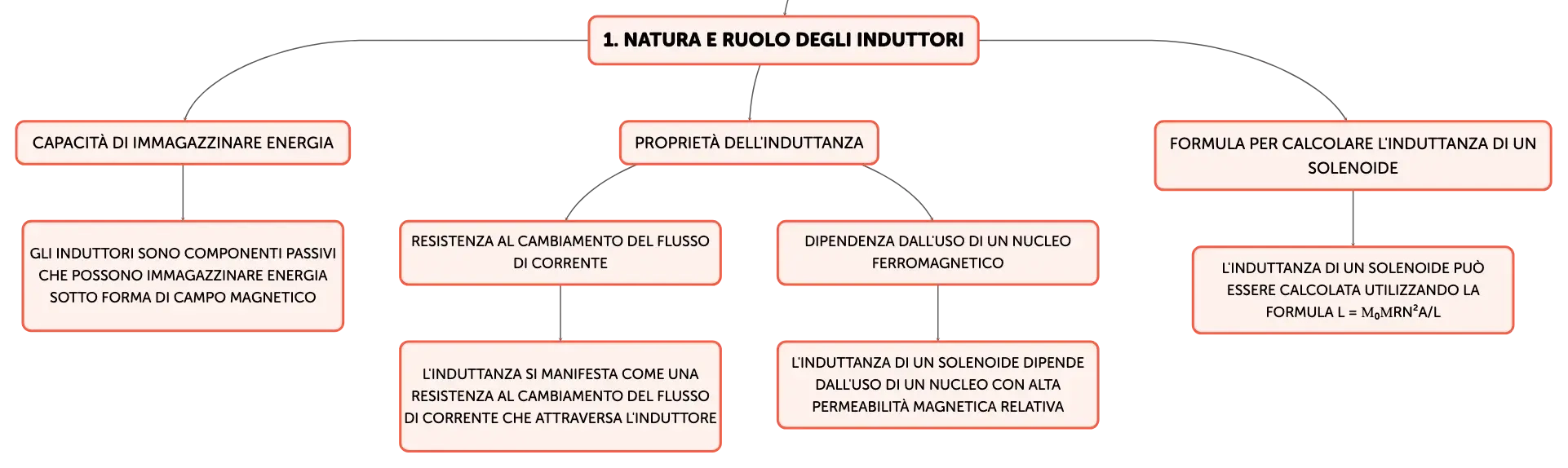

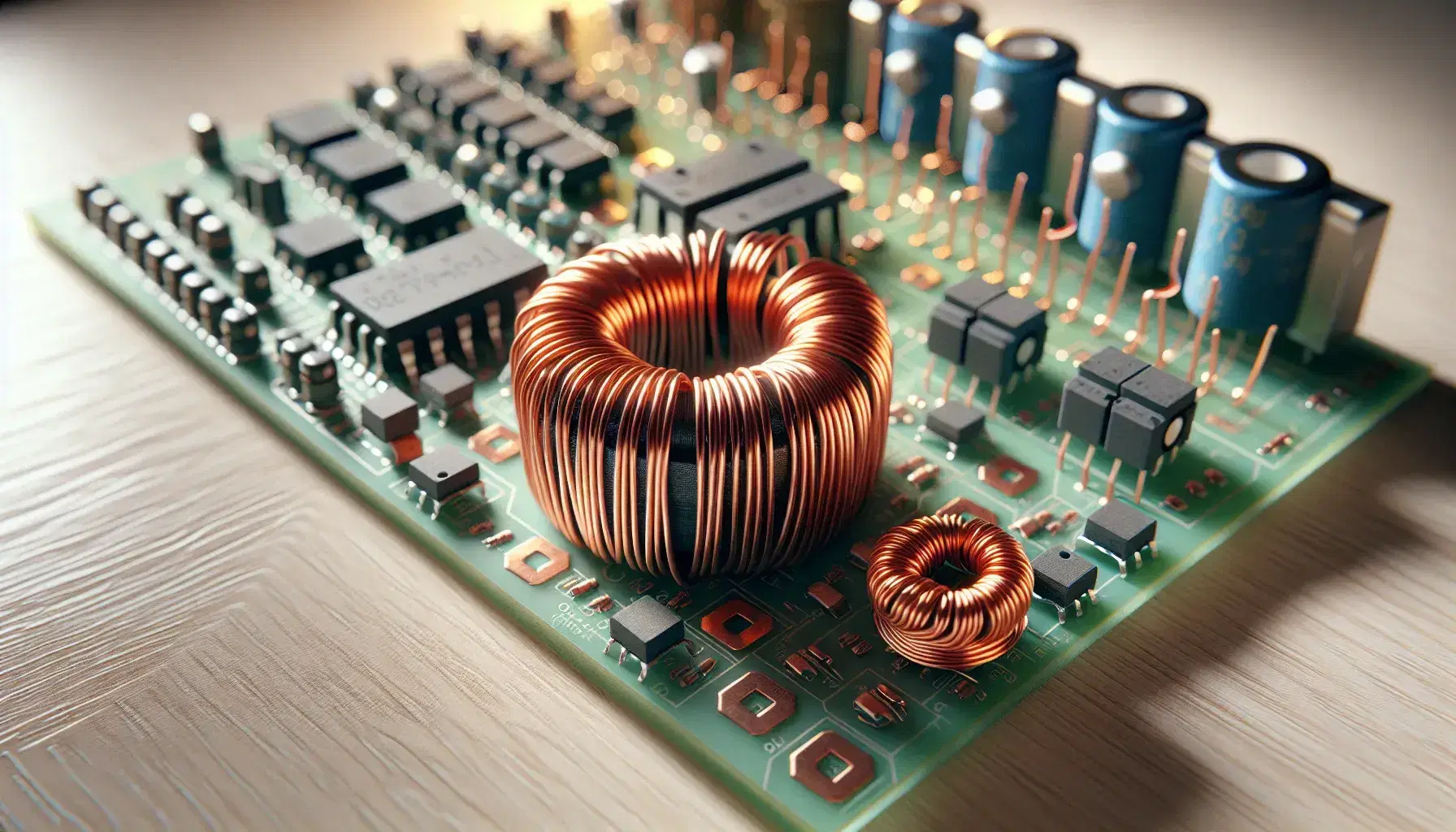

La natura e il ruolo degli induttori nei circuiti elettrici
Gli induttori sono componenti passivi essenziali nei circuiti elettrici, caratterizzati dalla loro capacità di immagazzinare energia sotto forma di campo magnetico. Questa proprietà, nota come induttanza, si manifesta come una resistenza al cambiamento del flusso di corrente che attraversa l'induttore. Un solenoide, costituito da un filo avvolto in spire, è un esempio comune di induttore, la cui induttanza dipende dal numero di spire, dalla sezione trasversale e dalla presenza di un nucleo ferromagnetico. La formula per calcolare l'induttanza di un solenoide è L = μ₀μrN²A/l, dove L è l'induttanza, μ₀ è la permeabilità magnetica del vuoto, μr è la permeabilità magnetica relativa del nucleo, N è il numero di spire, A è l'area della sezione trasversale e l è la lunghezza del solenoide. Questa formula mostra come l'induttanza aumenti con l'uso di un nucleo con alta permeabilità magnetica relativa.

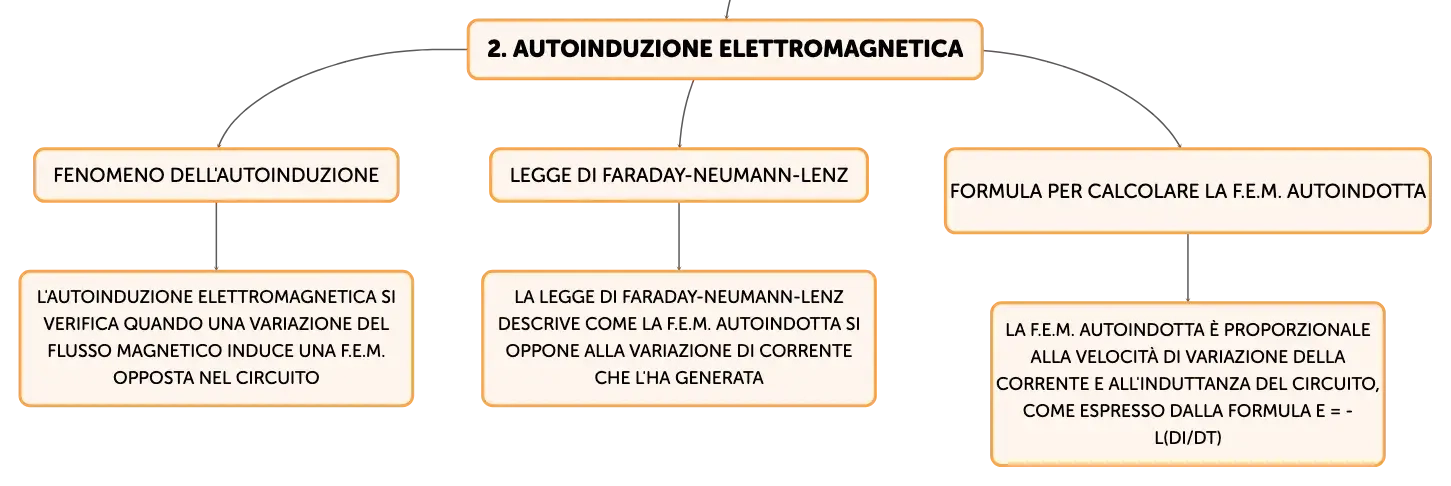

Il fenomeno dell'autoinduzione elettromagnetica
L'autoinduzione elettromagnetica è un fenomeno che si verifica quando una variazione del flusso magnetico, causata da una variazione di corrente in un circuito, induce una forza elettromotrice (f.e.m.) opposta nel circuito stesso. Questa f.e.m. autoindotta, descritta dalla legge di Faraday-Neumann-Lenz, si oppone alla variazione di corrente che l'ha generata, in conformità con la legge di Lenz. La f.e.m. autoindotta è proporzionale alla velocità di variazione della corrente e all'induttanza del circuito, come espresso dalla formula e = -L(di/dt), dove e è la f.e.m. autoindotta, L è l'induttanza e di/dt è la variazione di corrente nel tempo. Questo principio è alla base del funzionamento di molti dispositivi elettronici e sistemi di trasmissione di energia.

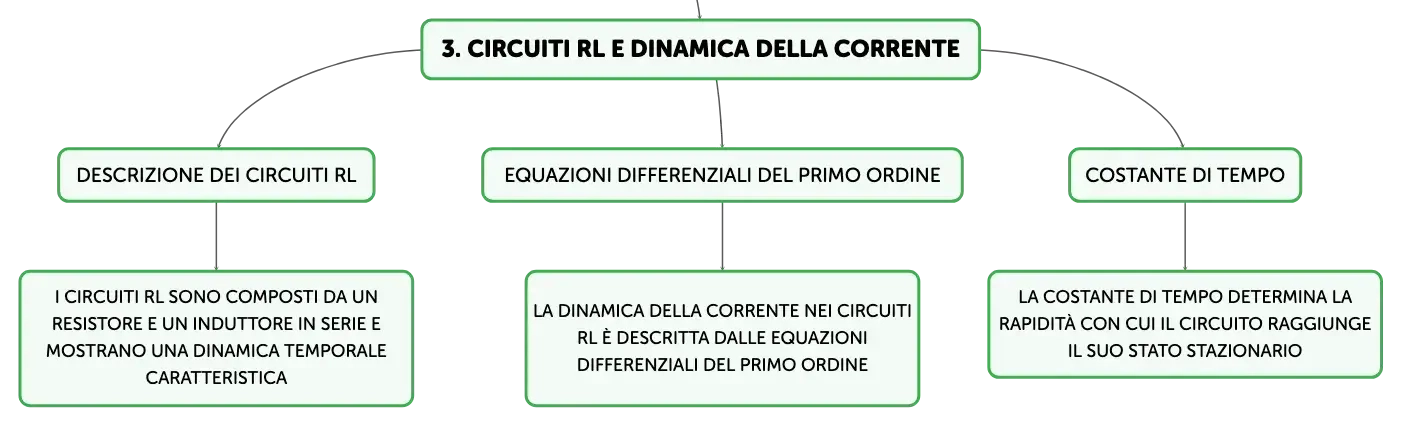

Circuiti RL e la dinamica della corrente
I circuiti RL, che includono un resistore (R) e un induttore (L) in serie, mostrano una dinamica temporale caratteristica quando alimentati da una sorgente di tensione costante. All'accensione, la corrente cresce gradualmente fino a stabilizzarsi al valore massimo, mentre all'apertura del circuito, la corrente non si interrompe immediatamente ma decresce lentamente. Questi fenomeni sono descritti dalle equazioni differenziali del primo ordine che caratterizzano i transitori di carica e scarica del circuito. La costante di tempo τ = L/R determina la rapidità con cui il circuito raggiunge il suo stato stazionario, dove τ è il tempo necessario affinché la corrente raggiunga circa il 63% del suo valore finale. Questi transitori sono cruciali nella progettazione di circuiti elettronici, in particolare per la protezione contro sovratensioni e per la regolazione della velocità di risposta dei sistemi.

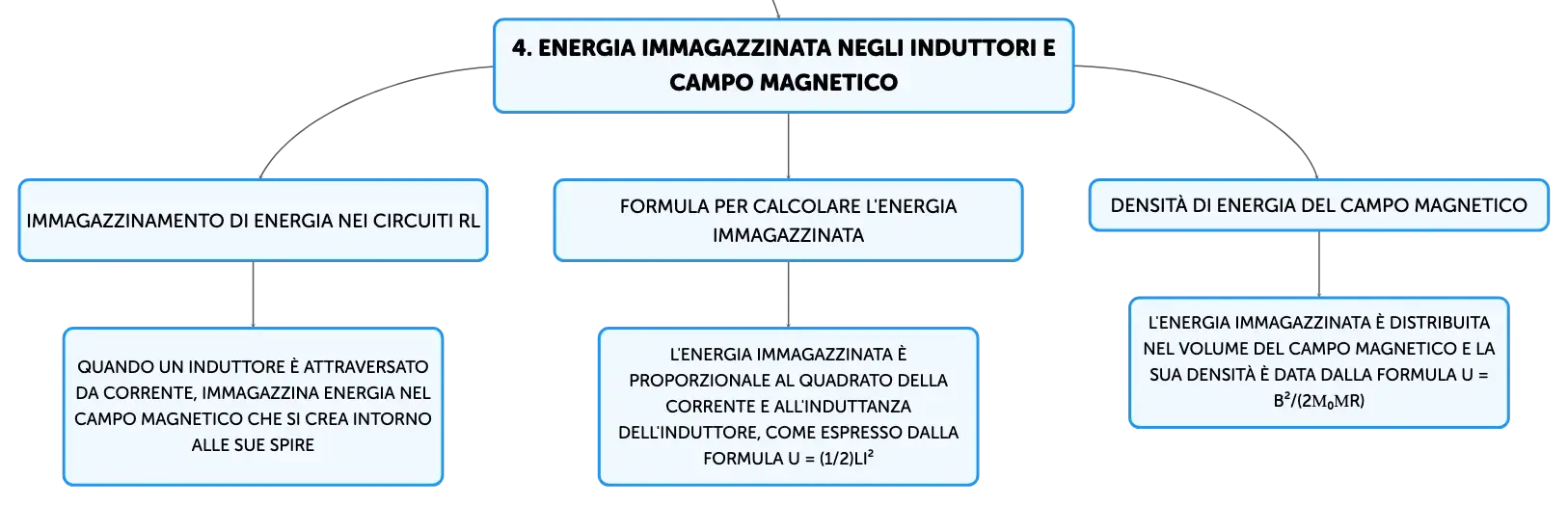

L'energia immagazzinata negli induttori e il campo magnetico
Quando un induttore in un circuito RL è attraversato da corrente, immagazzina energia nel campo magnetico che si crea intorno alle sue spire. Questa energia è proporzionale al quadrato della corrente e all'induttanza dell'induttore, come espresso dalla formula U = (1/2)Li², dove U è l'energia immagazzinata, L è l'induttanza e i è la corrente istantanea. L'energia è distribuita nel volume del campo magnetico e la sua densità è data dalla formula u = B²/(2μ₀μr), dove u è la densità di energia, B è l'intensità del campo magnetico, μ₀ è la permeabilità magnetica del vuoto e μr è la permeabilità magnetica relativa del materiale. Questo concetto è fondamentale per comprendere il funzionamento di trasformatori, motori elettrici e altri dispositivi basati sull'induzione elettromagnetica.
