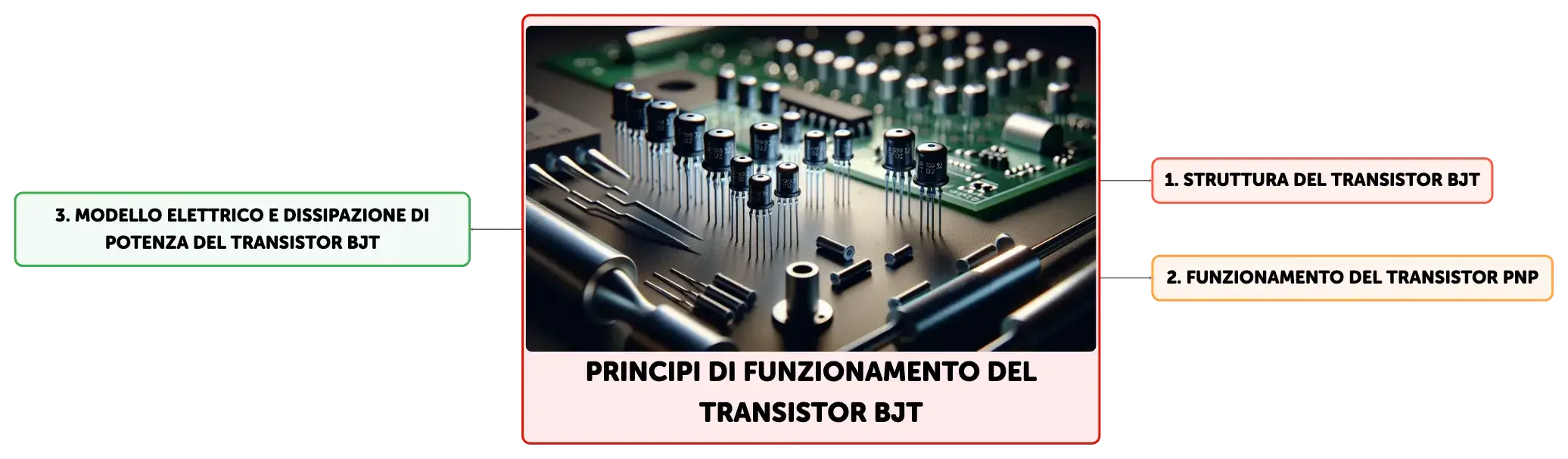

Principi di funzionamento del transistor BJT

Il transistor BJT, elemento fondamentale nell'elettronica, è un dispositivo semiconduttore che amplifica, commuta e modula segnali elettrici. Composto da tre strati di materiale semiconduttore, forma due giunzioni PN e si classifica in NPN o PNP. Il suo funzionamento si basa sulla capacità di controllare il flusso di corrente tra collettore ed emettitore attraverso la corrente iniettata nella base. Questa caratteristica lo rende essenziale in molti circuiti, con applicazioni che vanno dall'amplificazione lineare alla commutazione efficiente di potenza.

Mostra di più

1/4

Vuoi creare mappe dal tuo materiale?

Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.

Prova Algor

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

1

Componenti del BJT

Clicca per vedere la risposta

Tre strati semiconduttori: emettitore, base, collettore. Due giunzioni PN: E-B e B-C.

2

Tipologie di BJT

Clicca per vedere la risposta

Due tipi: NPN (materiale drogato in sequenza N-P-N) e PNP (sequenza P-N-P).

3

Polarizzazione giunzione B-E

Clicca per vedere la risposta

Diretta per attivare BJT: positiva per NPN, negativa per PNP.

4

Relazione corrente di collettore e base

Clicca per vedere la risposta

Ic = β · IB, dove β è il fattore di amplificazione del BJT.

5

Le caratteristiche del transistor BJT sono influenzate dal ______ e dalla ______ dei suoi strati semiconduttori.

Clicca per vedere la risposta

drogaggio geometria

6

Il guadagno di corrente del BJT varia se si scambiano i terminali di ______ ed ______.

Clicca per vedere la risposta

collettore emettitore

7

Per ridurre la dissipazione di potenza, il BJT dovrebbe operare nelle regioni di ______ e ______ quando usato come interruttore.

Clicca per vedere la risposta

interdizione saturazione

8

Polarità transistor PNP

Clicca per vedere la risposta

Emettitore a potenziale più alto del collettore, base polarizzata negativamente rispetto all'emettitore.

9

Relazione corrente di collettore PNP

Clicca per vedere la risposta

Ic = β · IB, dove Ic è la corrente di collettore e IB è la corrente di base.

10

Uso transistor PNP in circuiti on/off

Clicca per vedere la risposta

Controlla carichi connessi a massa, base-emettitore come diodo PN in polarizzazione diretta quando acceso.

11

Nel transistor BJT, la giunzione tra ______ ed ______ è rappresentata da un diodo per la polarizzazione diretta.

Clicca per vedere la risposta

base emettitore

12

Il ______ di corrente controllato nel BJT collega il ______ all'______ e simboleggia la corrente di collettore influenzata dalla corrente di base.

Clicca per vedere la risposta

generatore collettore emettitore

13

Quando un transistor BJT è in ______ la potenza dissipata è trascurabile, mentre è limitata in ______ e notevole in ______ attiva.

Clicca per vedere la risposta

interdizione saturazione regione

14

Per minimizzare la dissipazione termica e accrescere l'______ del transistor BJT, è meglio lavorare in ______ o ______.

Clicca per vedere la risposta

affidabilità saturazione interdizione

15

Nel funzionamento del transistor BJT, si cerca di evitare la ______ attiva se non strettamente necessario.

Clicca per vedere la risposta

regione

16

Connessione Darlington

Clicca per vedere la risposta

Due BJT accoppiati per amplificare la corrente: il primo transistor amplifica la corrente che poi viene ulteriormente amplificata dal secondo.

17

Applicazioni dei MOSFET

Clicca per vedere la risposta

Ideali per controllo efficiente della potenza grazie all'alta impedenza di ingresso e bassa corrente di pilotaggio.

18

Precauzioni per i MOSFET

Clicca per vedere la risposta

Sensibili alle scariche elettrostatiche, richiedono attenzione nella manipolazione e nell'uso nei circuiti.

Q&A

Ecco un elenco delle domande più frequenti su questo argomento

Contenuti Simili

Altro

Principi Base della Fotografia

Altro

La Scienza delle Meringhe e i loro Usi in Pasticceria

Altro

Origini e Sviluppo dell'Antropologia Culturale

Altro

Medicina Tradizionale e Complementare

Principi di funzionamento del transistor BJT

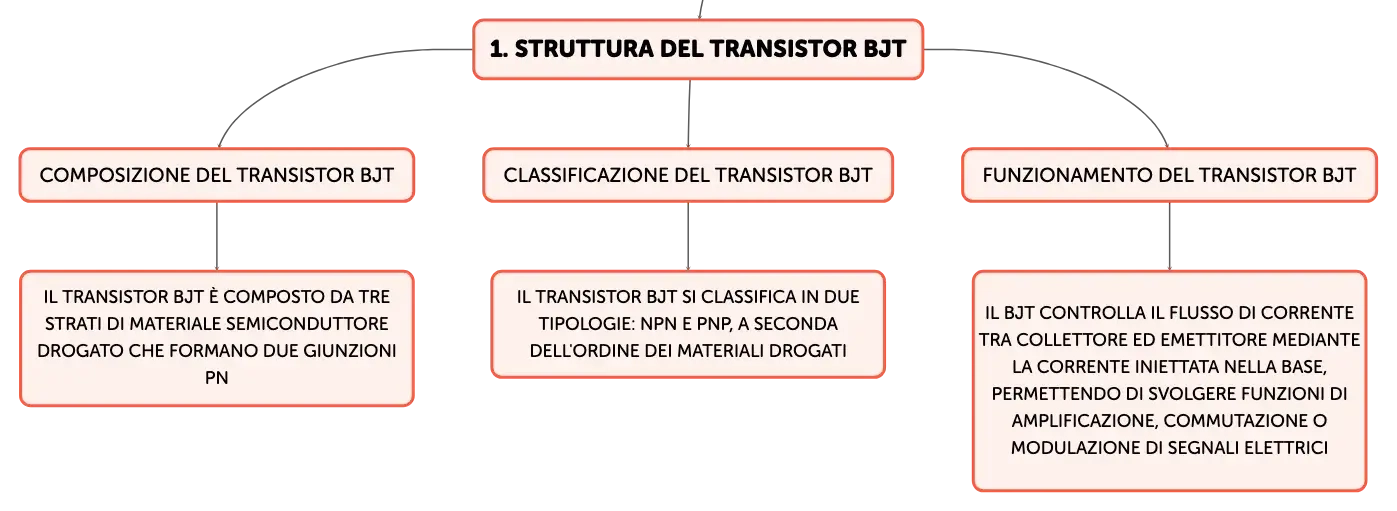

Il transistor BJT (Bipolar Junction Transistor) è un dispositivo semiconduttore che svolge funzioni di amplificazione, commutazione o modulazione di segnali elettrici. È composto da tre strati di materiale semiconduttore drogato che formano due giunzioni PN: una tra l'emettitore (E) e la base (B), e l'altra tra la base e il collettore (C). I transistor BJT si classificano in due tipologie: NPN e PNP, a seconda dell'ordine dei materiali drogati. Il funzionamento del BJT si basa sulla capacità di controllare il flusso di corrente tra collettore ed emettitore mediante la corrente iniettata nella base. Quando la giunzione base-emettitore è polarizzata direttamente (tensione positiva per i BJT NPN e negativa per i PNP), si innesca un flusso di portatori di carica che permette la conduzione tra collettore ed emettitore. La corrente di collettore (Ic) è proporzionale alla corrente di base (IB) secondo il fattore di amplificazione β (o hFE), secondo la relazione Ic = β · IB. Questo meccanismo di amplificazione rende il BJT un componente cruciale in numerosi circuiti elettronici.
Transistor BJT tipo TO-92 su superficie antistatica con terminali metallici e PCB verde pronto per il montaggio, saldatore e stagno sullo sfondo.

Caratteristiche e modalità operative del transistor BJT

Il transistor BJT ha caratteristiche che dipendono dal drogaggio e dalla geometria dei suoi strati semiconduttori. La sua asimmetria strutturale fa sì che il guadagno di corrente sia diverso se i terminali di collettore ed emettitore vengono scambiati. Il BJT può operare in tre regioni principali: interdizione (cutoff), in cui non fluisce corrente tra collettore ed emettitore; saturazione, dove il transistor è completamente acceso e la corrente di collettore è massima; e la regione attiva, in cui il transistor funziona come amplificatore lineare. La scelta della regione operativa è fondamentale per ottimizzare la dissipazione di potenza, che è minima in interdizione, moderata in saturazione e massima in regione attiva. Quando utilizzato come interruttore, è cruciale che il BJT operi nelle regioni di interdizione e saturazione per ridurre al minimo la dissipazione di potenza e garantire efficienza energetica, tenendo in considerazione i tempi di commutazione che possono influenzare la durata delle fasi di dissipazione.

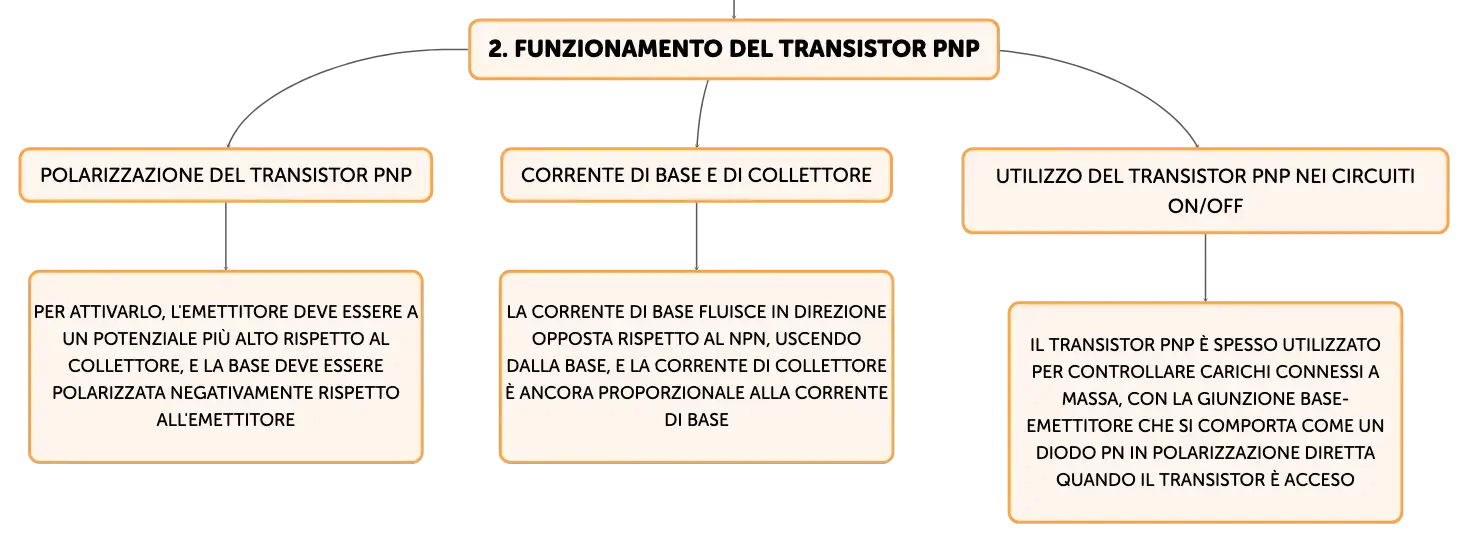

Il transistor PNP e il suo funzionamento on/off

Il transistor PNP è il complementare del NPN, con polarità opposte. Per attivarlo, l'emettitore deve essere a un potenziale più alto rispetto al collettore, e la base deve essere polarizzata negativamente rispetto all'emettitore. La corrente di base fluisce in direzione opposta rispetto al NPN, uscendo dalla base, e la corrente di collettore è ancora proporzionale alla corrente di base, seguendo la relazione Ic = β · IB. Nei circuiti on/off, il transistor PNP è spesso utilizzato per controllare carichi connessi a massa, con la giunzione base-emettitore che si comporta come un diodo PN in polarizzazione diretta quando il transistor è acceso.

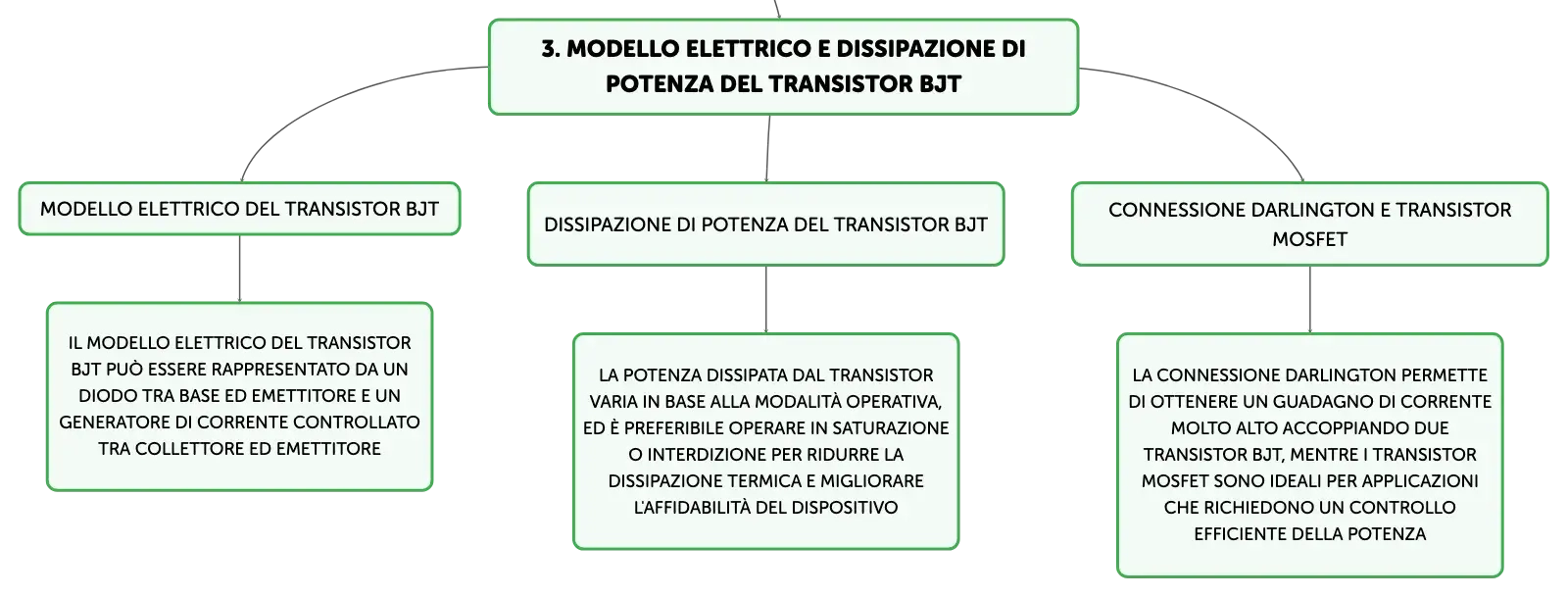

Modello elettrico del transistor BJT e dissipazione di potenza

Il modello elettrico del transistor BJT può essere rappresentato da un diodo tra base ed emettitore per la polarizzazione diretta della giunzione, e un generatore di corrente controllato tra collettore ed emettitore, che rappresenta la corrente di collettore dipendente dalla corrente di base. La potenza dissipata dal transistor, espressa come P = VCE · Ic, varia in base alla modalità operativa. È trascurabile in interdizione, limitata in saturazione e significativa in regione attiva, dove sia la tensione VCE sia la corrente Ic sono elevate. Per ridurre la dissipazione termica e migliorare l'affidabilità del dispositivo, è preferibile operare in saturazione o interdizione, evitando la regione attiva quando non necessario.

Connessione Darlington e transistor MOSFET

La connessione Darlington consiste nell'accoppiare due transistor BJT in modo che la corrente amplificata dal primo transistor venga ulteriormente amplificata dal secondo, ottenendo un guadagno di corrente complessivo molto alto. Questa configurazione è utile per pilotare carichi pesanti con una piccola corrente di base. I MOSFET, d'altra parte, sono transistor a effetto di campo che utilizzano un campo elettrico per controllare la forma e la conduttività di un canale semiconduttore. Con elevata impedenza di ingresso e bassa corrente di pilotaggio, i MOSFET sono ideali per applicazioni che richiedono un controllo efficiente della potenza. Disponibili nelle versioni a canale N e P, i MOSFET sono sensibili alle scariche elettrostatiche e richiedono precauzioni durante la manipolazione e l'uso nei circuiti.
