Mappa concettuale e riassunto CONVERSIONE ANALOGICO-DIGITALE

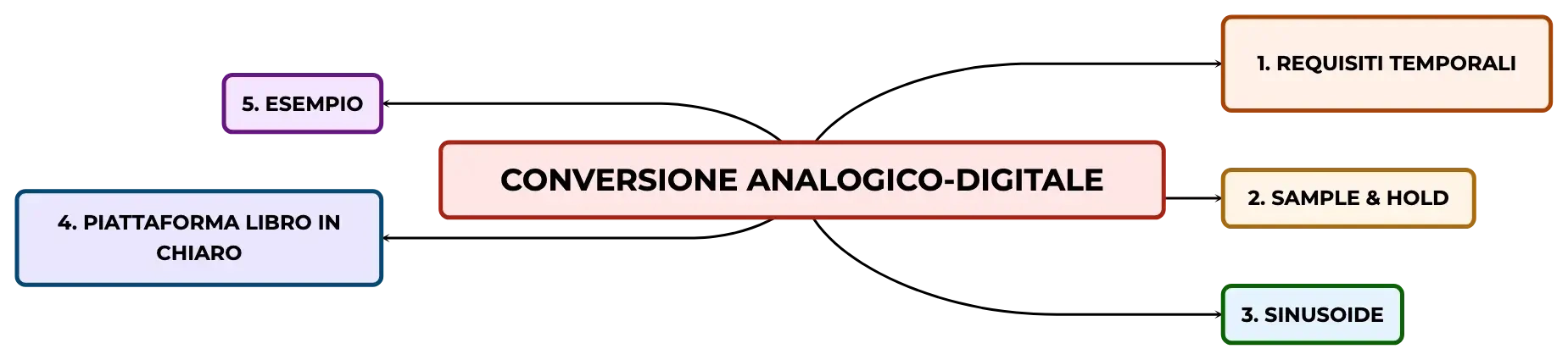

Mappa concettuale
La conversione analogico-digitale è essenziale per trasformare segnali analogici in formati digitali, permettendo ai dispositivi elettronici di elaborarli. Questo processo include fasi di campionamento e mantenimento, e richiede precisione nei requisiti temporali per garantire l'integrità del segnale originale.
Riassunto
Schema
Principi della Conversione Analogico-Digitale
La conversione analogico-digitale è il processo mediante il quale i segnali analogici, caratterizzati da variazioni continue nel tempo, vengono trasformati in segnali digitali, composti da valori discreti. Questo processo implica la quantizzazione del segnale analogico, ovvero la sua suddivisione in intervalli discreti di ampiezza, detti quanti. La quantizzazione introduce un errore, noto come rumore di quantizzazione, che dipende dalla risoluzione del convertitore, espressa in bit. Un segnale analogico può essere rappresentato da una sinusoide con ampiezza A e frequenza f, e la sua conversione richiede un'accurata considerazione di questi parametri. L'ampiezza A del segnale influisce sulla gamma dinamica del convertitore, mentre la frequenza f determina il tasso di campionamento necessario secondo il teorema del campionamento di Nyquist, che stabilisce che la frequenza di campionamento deve essere almeno il doppio della frequenza massima del segnale per evitare l'aliasing.Requisiti Temporali per una Conversione Accurata
Una conversione analogico-digitale accurata richiede il rispetto di specifici requisiti temporali. Il segnale analogico deve essere campionato a una frequenza sufficientemente alta per soddisfare il teorema del campionamento di Nyquist e per evitare l'aliasing. Inoltre, la variazione del segnale tra due campioni consecutivi deve essere inferiore alla risoluzione del convertitore, definita dal valore del bit meno significativo (LSB). Il tempo di conversione, ovvero il tempo impiegato dal convertitore per processare un campione e produrre un valore digitale, deve essere minore del periodo di campionamento per garantire che ogni campione venga convertito correttamente. Il rispetto di questi requisiti temporali è essenziale per ottenere una rappresentazione digitale precisa e priva di distorsioni del segnale analogico.La Chiarezza nella Spiegazione dei Processi Complessi
La chiarezza nella spiegazione dei processi complessi, come la conversione analogico-digitale, è fondamentale per la comprensione degli studenti. Utilizzando analogie e spiegazioni intuitive, è possibile illustrare come l'ampiezza A del segnale influenzi la frequenza massima che può essere rappresentata senza distorsioni. Infatti, un'ampiezza maggiore richiede una maggiore gamma dinamica del convertitore e può influenzare la scelta della frequenza di campionamento. La relazione tra ampiezza e frequenza massima del segnale è un concetto importante per comprendere come i parametri del segnale influenzino la qualità della conversione e la scelta dei componenti del sistema di acquisizione.Il Processo di Campionamento e Mantenimento
Il processo di campionamento e mantenimento è cruciale nella conversione analogico-digitale. Il circuito di campionamento e mantenimento, o sample & hold, ha il compito di prelevare campioni del segnale analogico a intervalli regolari e di mantenere stabile il valore del segnale per il tempo necessario alla conversione. Questo permette al convertitore analogico-digitale di processare un segnale statico, evitando distorsioni dovute a variazioni del segnale durante la conversione. La corretta implementazione del campionamento e mantenimento è essenziale per preservare la fedeltà del segnale analogico e per assicurare che la sua rappresentazione digitale sia accurata e rappresentativa dell'originale.Importanza della Conversione Analogico-Digitale
La conversione analogico-digitale è un processo essenziale nell'elaborazione dei segnali e nella trasmissione dei dati. La comprensione approfondita dei suoi principi è fondamentale per gli ingegneri elettronici e informatici. È importante garantire che la variazione del segnale sia contenuta entro i limiti della risoluzione del convertitore e che i tempi di conversione e campionamento siano adeguati per evitare errori. Questi aspetti assicurano l'affidabilità del processo di conversione e sono cruciali per una corretta interpretazione dei segnali nel mondo digitale. La conversione analogico-digitale è quindi un pilastro della tecnologia moderna, permettendo la digitalizzazione di informazioni provenienti dal mondo fisico per il loro utilizzo in sistemi elettronici avanzati.
Mostra di più

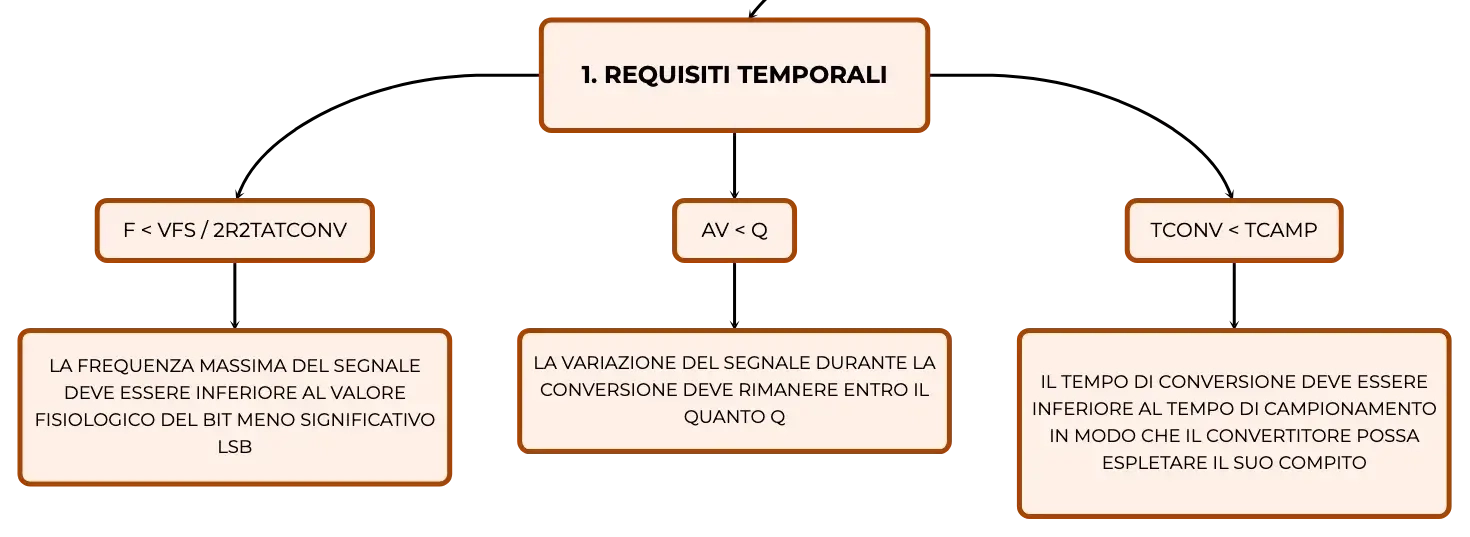

1. REQUISITI TEMPORALI
TCONV < TCAMP
IL TEMPO DI CONVERSIONE DEVE ESSERE INFERIORE AL TEMPO DI CAMPIONAMENTO IN MODO CHE IL CONVERTITORE POSSA ESPLETARE IL SUO COMPITO
AV < Q
LA VARIAZIONE DEL SEGNALE DURANTE LA CONVERSIONE DEVE RIMANERE ENTRO IL QUANTO Q
F < VFS / 2R2TATCONV
LA FREQUENZA MASSIMA DEL SEGNALE DEVE ESSERE INFERIORE AL VALORE FISIOLOGICO DEL BIT MENO SIGNIFICATIVO LSB

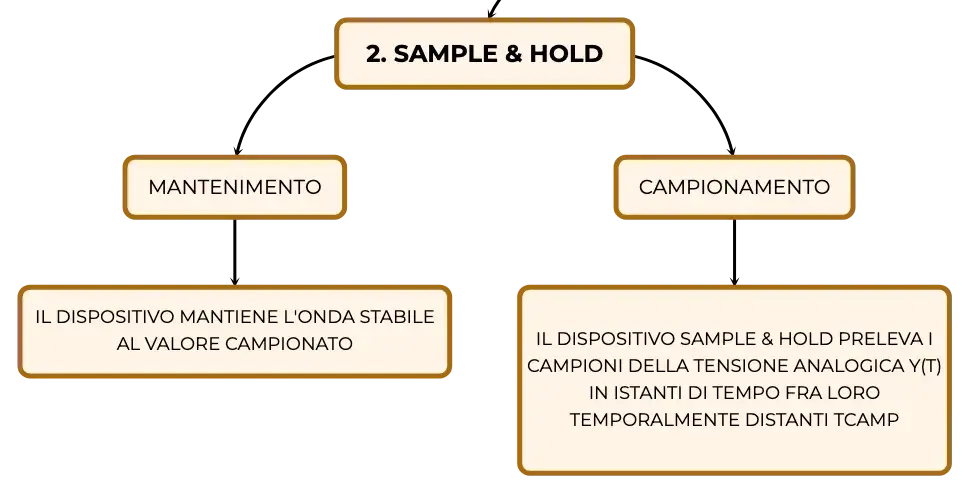

2. SAMPLE & HOLD
CAMPIONAMENTO
IL DISPOSITIVO SAMPLE & HOLD PRELEVA I CAMPIONI DELLA TENSIONE ANALOGICA Y(T) IN ISTANTI DI TEMPO FRA LORO TEMPORALMENTE DISTANTI TCAMP
MANTENIMENTO
IL DISPOSITIVO MANTIENE L'ONDA STABILE AL VALORE CAMPIONATO

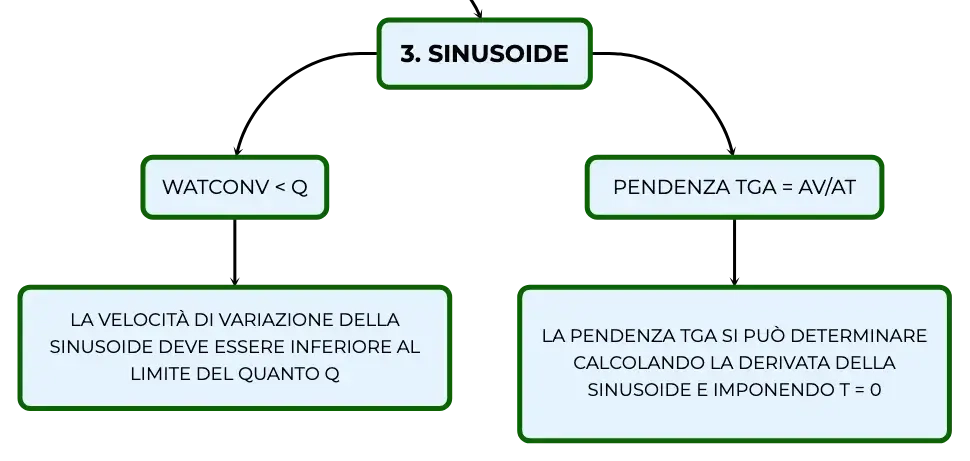

3. SINUSOIDE
PENDENZA TGA = AV/AT
LA PENDENZA TGA SI PUÒ DETERMINARE CALCOLANDO LA DERIVATA DELLA SINUSOIDE E IMPONENDO T = 0
WATCONV < Q
LA VELOCITÀ DI VARIAZIONE DELLA SINUSOIDE DEVE ESSERE INFERIORE AL LIMITE DEL QUANTO Q

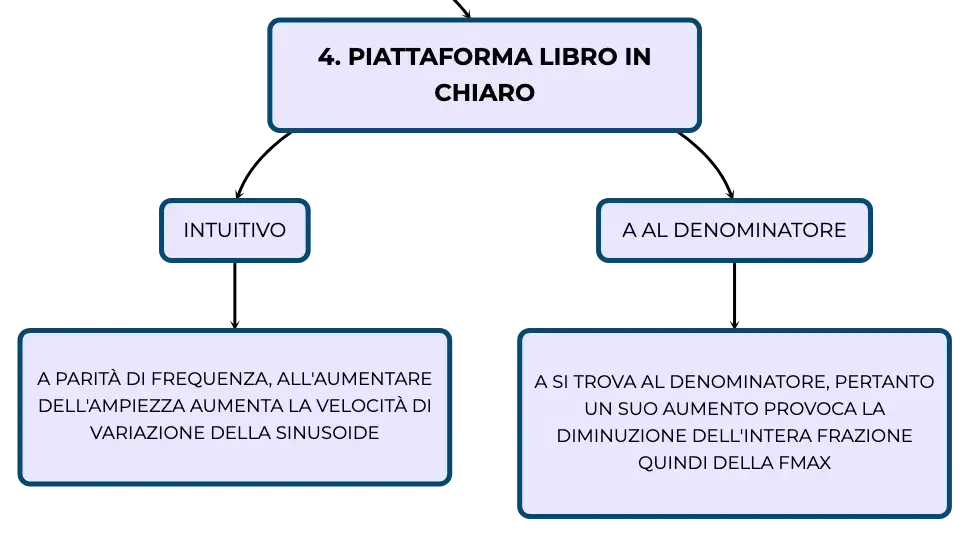

4. PIATTAFORMA LIBRO IN CHIARO
A AL DENOMINATORE
A SI TROVA AL DENOMINATORE, PERTANTO UN SUO AUMENTO PROVOCA LA DIMINUZIONE DELL'INTERA FRAZIONE QUINDI DELLA FMAX
INTUITIVO
A PARITÀ DI FREQUENZA, ALL'AUMENTARE DELL'AMPIEZZA AUMENTA LA VELOCITÀ DI VARIAZIONE DELLA SINUSOIDE
5. ESEMPIO
V(T) = ASENOT
LA SINUSOIDE HA UN'AMPIEZZA A E UN'ANGOLO DI INCLINAZIONE A
AV = TGA . TCONV = WATCONV
LA VARIAZIONE DELLA TENSIONE AV DEVE MANTENERSI ENTRO IL LIMITE DI UN QUANTO Q
CONVERSIONE ANALOGICO-DIGITALE
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Requisiti temporali nella conversione A/D
Riferimento al tempo necessario affinché il processo di conversione da analogico a digitale sia completato correttamente.
01
Campionamento e mantenimento
Processo di misurazione del segnale analogico a intervalli regolari (campionamento) e stabilizzazione del valore per un certo periodo (mantenimento) prima della conversione.
02
Nel processo di ______-______, la tensione AV deve rimanere entro i limiti di un quanto ______.
conversione
digitale
Q
