Principi di Misurazione e Errori di Ripetibilità nei Trasduttori

I trasduttori sono dispositivi essenziali per convertire una grandezza fisica in un segnale elettrico misurabile. La precisione di un trasduttore è cruciale per l'accuratezza delle misurazioni. Un parametro chiave per valutare la precisione è l'errore di ripetibilità, che indica la coerenza delle misurazioni effettuate dal trasduttore sotto le stesse condizioni operative. Un basso errore di ripetibilità significa che il trasduttore fornisce risultati consistenti, mentre un errore elevato può indicare problemi di stabilità o di affidabilità del dispositivo. Gli errori di ripetibilità sono influenzati da fattori casuali, come le fluttuazioni termiche o le vibrazioni, e possono essere ridotti attraverso una progettazione accurata e l'uso di materiali e tecnologie di alta qualità.

Transduttori e sensori vari su tavolo metallico, con trasduttore cilindrico centrale, encoder incrementale e transduttore parallelepipedo blu.

Fenomeno dell'Isteresi nei Trasduttori

L'isteresi è un fenomeno che si verifica quando la risposta di un trasduttore non segue lo stesso percorso durante l'aumento e la diminuzione della grandezza misurata. Questa non linearità nella caratteristica di trasferimento può introdurre errori significativi nelle misurazioni. L'isteresi è particolarmente problematica in applicazioni che richiedono alta precisione, come nei sistemi di controllo e nei dispositivi di misurazione di precisione. Per minimizzare l'isteresi, i trasduttori devono essere progettati con materiali e geometrie che riducano l'effetto della memoria meccanica o magnetica. Inoltre, possono essere impiegati metodi di calibrazione e compensazione per correggere l'effetto dell'isteresi sulle misurazioni.

Risoluzione e Sensibilità dei Trasduttori

La risoluzione di un trasduttore rappresenta la più piccola variazione di una grandezza fisica che il dispositivo è in grado di rilevare. È un parametro fondamentale che determina la finezza con cui un trasduttore può discriminare tra valori vicini della grandezza misurata. Nei trasduttori digitali, la risoluzione è limitata dal numero di bit del convertitore analogico-digitale utilizzato, mentre nei trasduttori analogici, la risoluzione è teoricamente infinita, ma nella pratica è limitata dal rumore elettronico e dalla sensibilità dell'elettronica di misura. Una risoluzione elevata è essenziale in applicazioni che richiedono la massima precisione, come nella metrologia o nella strumentazione scientifica.

Offset e Deriva dello Zero nei Trasduttori

L'offset di uscita, o deriva dello zero, è un errore sistematico che si verifica quando un trasduttore fornisce un segnale di uscita diverso da zero in assenza di una grandezza di ingresso. Questo errore può essere causato da diversi fattori, come variazioni di temperatura, invecchiamento dei componenti o imperfezioni nella fabbricazione. L'offset può essere corretto attraverso la taratura del trasduttore o l'impiego di circuiti di compensazione. È importante monitorare periodicamente l'offset per assicurare che le misurazioni rimangano precise nel tempo.

Tipologie e Caratteristiche dei Trasduttori

I trasduttori possono essere classificati in base al tipo di segnale di uscita (analogico o digitale) e al principio di funzionamento (attivo o passivo). I trasduttori analogici forniscono un segnale continuo proporzionale alla grandezza misurata, mentre i trasduttori digitali producono un segnale discreto, tipicamente in forma di impulsi o codici digitali. I trasduttori attivi generano un segnale elettrico direttamente dalla grandezza fisica, senza bisogno di alimentazione esterna, mentre i trasduttori passivi richiedono una sorgente di energia esterna e modificano una proprietà elettrica (come resistenza o capacità) in risposta alla grandezza fisica. La scelta tra trasduttori analogici e digitali, attivi e passivi, dipende dalle specifiche esigenze dell'applicazione, dalla precisione richiesta e dall'ambiente operativo.

Encoder Incrementali e Assoluti per la Rilevazione della Posizione

Gli encoder sono trasduttori digitali specializzati nella misurazione della posizione angolare. Gli encoder incrementali producono una serie di impulsi che corrispondono a incrementi di movimento, mentre gli encoder assoluti forniscono un codice univoco per ogni posizione angolare. Gli encoder incrementali sono semplici e costano meno, ma richiedono un punto di riferimento per determinare la posizione assoluta. Gli encoder assoluti, invece, mantengono la posizione anche in assenza di alimentazione. Entrambi i tipi sono ampiamente utilizzati in automazione industriale, robotica e sistemi di controllo del movimento per la loro capacità di fornire feedback preciso sulla posizione e sulla velocità.

Mostra di più

Principi di Misurazione e Errori di Ripetibilità nei Trasduttori

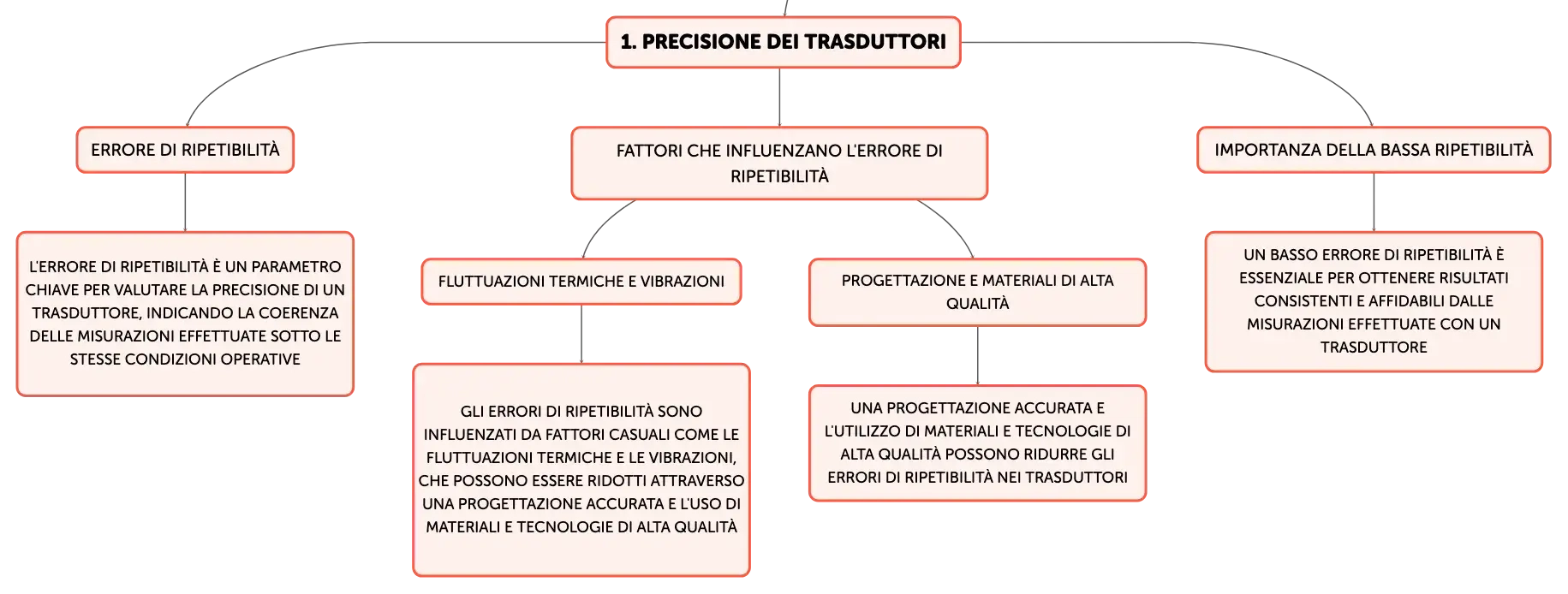

Precisione dei Trasduttori

Errore di Ripetibilità

L'errore di ripetibilità è un parametro chiave per valutare la precisione di un trasduttore, indicando la coerenza delle misurazioni effettuate sotto le stesse condizioni operative

Fattori che influenzano l'errore di ripetibilità

Fluttuazioni termiche e vibrazioni

Gli errori di ripetibilità sono influenzati da fattori casuali come le fluttuazioni termiche e le vibrazioni, che possono essere ridotti attraverso una progettazione accurata e l'uso di materiali e tecnologie di alta qualità

Progettazione e materiali di alta qualità

Una progettazione accurata e l'utilizzo di materiali e tecnologie di alta qualità possono ridurre gli errori di ripetibilità nei trasduttori

Importanza della bassa ripetibilità

Un basso errore di ripetibilità è essenziale per ottenere risultati consistenti e affidabili dalle misurazioni effettuate con un trasduttore

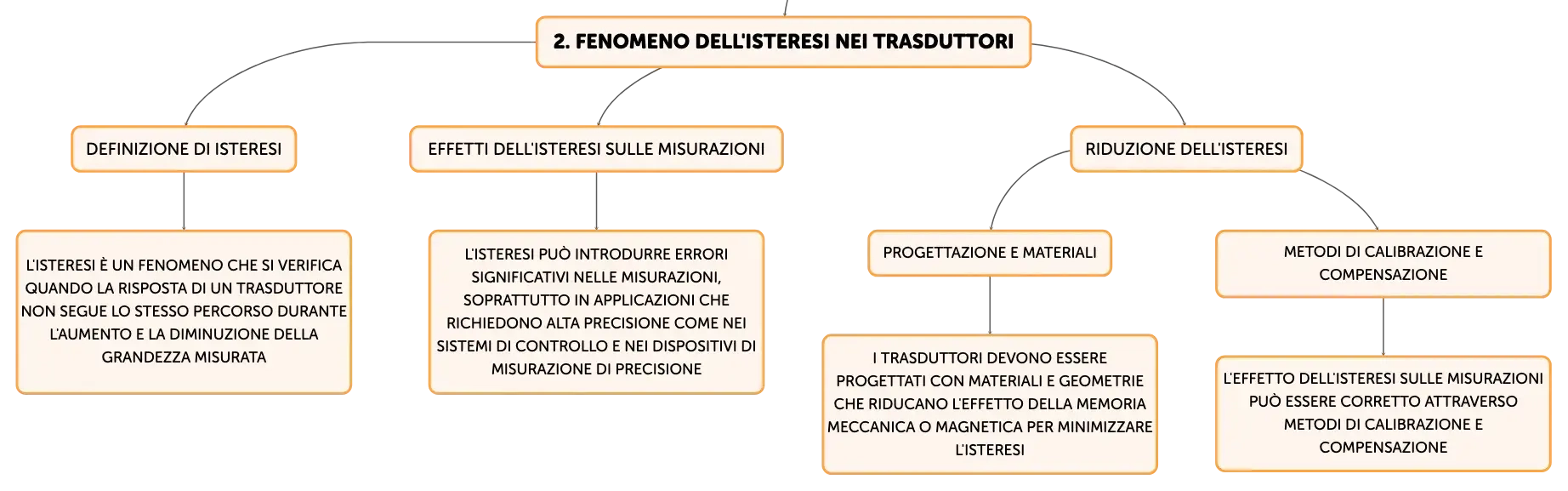

Fenomeno dell'Isteresi nei Trasduttori

Definizione di isteresi

L'isteresi è un fenomeno che si verifica quando la risposta di un trasduttore non segue lo stesso percorso durante l'aumento e la diminuzione della grandezza misurata

Effetti dell'isteresi sulle misurazioni

L'isteresi può introdurre errori significativi nelle misurazioni, soprattutto in applicazioni che richiedono alta precisione come nei sistemi di controllo e nei dispositivi di misurazione di precisione

Riduzione dell'isteresi

Progettazione e materiali

I trasduttori devono essere progettati con materiali e geometrie che riducano l'effetto della memoria meccanica o magnetica per minimizzare l'isteresi

Metodi di calibrazione e compensazione

L'effetto dell'isteresi sulle misurazioni può essere corretto attraverso metodi di calibrazione e compensazione

Risoluzione e Sensibilità dei Trasduttori

Definizione di risoluzione

La risoluzione di un trasduttore rappresenta la più piccola variazione di una grandezza fisica che il dispositivo è in grado di rilevare

Limiti della risoluzione

Trasduttori digitali

Nei trasduttori digitali, la risoluzione è limitata dal numero di bit del convertitore analogico-digitale utilizzato

Trasduttori analogici

Nei trasduttori analogici, la risoluzione è teoricamente infinita ma nella pratica è limitata dal rumore elettronico e dalla sensibilità dell'elettronica di misura

Importanza della risoluzione elevata

Una risoluzione elevata è essenziale in applicazioni che richiedono la massima precisione, come nella metrologia o nella strumentazione scientifica

Offset e Deriva dello Zero nei Trasduttori

Definizione di offset e deriva dello zero

L'offset di uscita, o deriva dello zero, è un errore sistematico che si verifica quando un trasduttore fornisce un segnale di uscita diverso da zero in assenza di una grandezza di ingresso

Cause dell'offset

Variazioni di temperatura

L'offset può essere causato da variazioni di temperatura

Invecchiamento dei componenti

L'offset può essere causato dall'invecchiamento dei componenti

Imperfezioni nella fabbricazione

L'offset può essere causato da imperfezioni nella fabbricazione

Correzione dell'offset

Taratura del trasduttore

L'offset può essere corretto attraverso la taratura del trasduttore

Circuiti di compensazione

L'offset può essere corretto attraverso l'impiego di circuiti di compensazione

Monitoraggio dell'offset

È importante monitorare periodicamente l'offset per assicurare la precisione delle misurazioni nel tempo

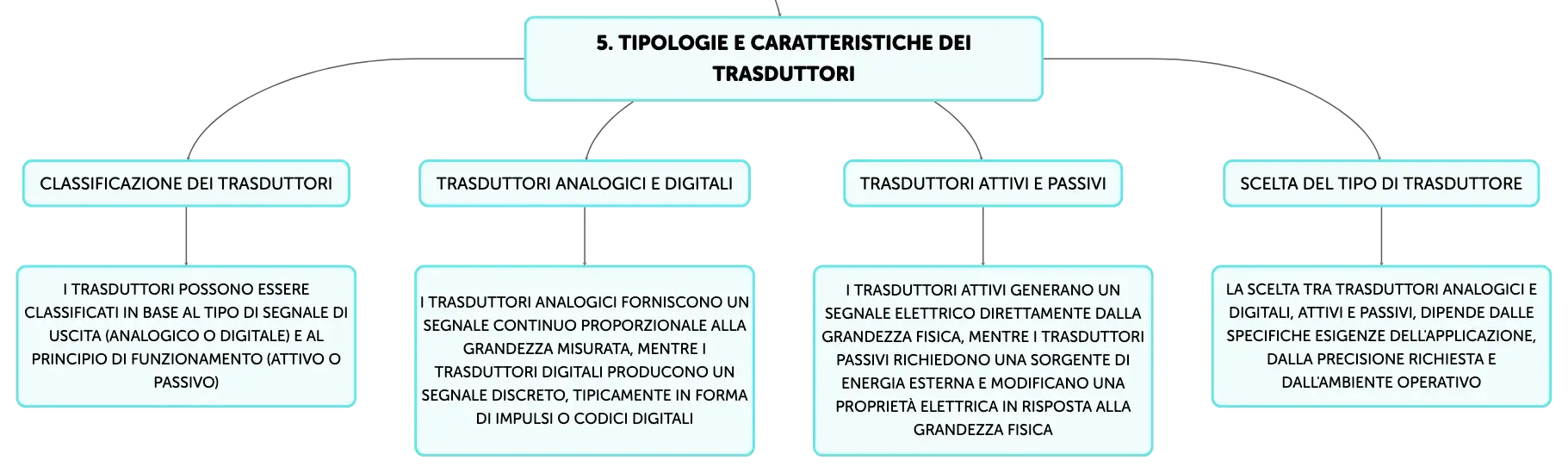

Tipologie e Caratteristiche dei Trasduttori

Classificazione dei trasduttori

I trasduttori possono essere classificati in base al tipo di segnale di uscita (analogico o digitale) e al principio di funzionamento (attivo o passivo)

Trasduttori analogici e digitali

I trasduttori analogici forniscono un segnale continuo proporzionale alla grandezza misurata, mentre i trasduttori digitali producono un segnale discreto, tipicamente in forma di impulsi o codici digitali

Trasduttori attivi e passivi

I trasduttori attivi generano un segnale elettrico direttamente dalla grandezza fisica, mentre i trasduttori passivi richiedono una sorgente di energia esterna e modificano una proprietà elettrica in risposta alla grandezza fisica

Scelta del tipo di trasduttore

La scelta tra trasduttori analogici e digitali, attivi e passivi, dipende dalle specifiche esigenze dell'applicazione, dalla precisione richiesta e dall'ambiente operativo

Encoder Incrementali e Assoluti per la Rilevazione della Posizione

Definizione di encoder

Gli encoder sono trasduttori digitali specializzati nella misurazione della posizione angolare

Encoder incrementali e assoluti

Gli encoder incrementali producono una serie di impulsi che corrispondono a incrementi di movimento, mentre gli encoder assoluti forniscono un codice univoco per ogni posizione angolare

Utilizzo degli encoder

Gli encoder sono ampiamente utilizzati in automazione industriale, robotica e sistemi di controllo del movimento per la loro capacità di fornire feedback preciso sulla posizione e sulla velocità
