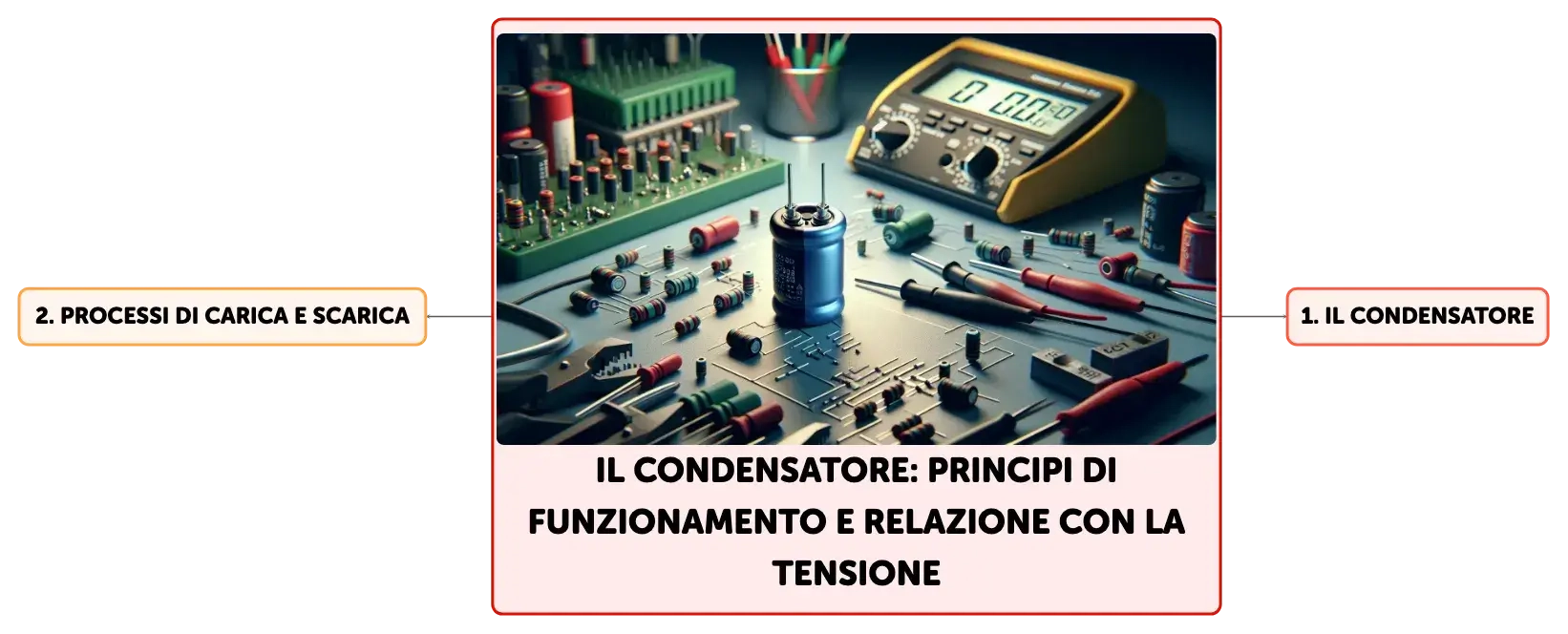

Mappa concettuale
Il condensatore è un componente elettronico fondamentale che immagazzina energia in campo elettrico. La sua capacità, espressa in farad, dipende dall'area delle armature, dalla distanza tra esse e dal tipo di dielettrico. Utilizzati per il rifasamento, il filtraggio e l'accoppiamento di segnali, i condensatori sono essenziali in molte applicazioni elettroniche. Comprendere i processi di carica e scarica è vitale per l'analisi dei circuiti.
Riassunto
Schema
Il Condensatore: Principi di Funzionamento e Relazione con la Tensione
Il condensatore è un componente elettronico che immagazzina energia sotto forma di campo elettrico. Esso è caratterizzato dalla capacità, che è la misura della sua capacità di accumulare carica elettrica, espressa in farad (F). La relazione fondamentale che descrive il comportamento di un condensatore è Q = C × V, dove Q è la carica elettrica accumulata, C è la capacità del condensatore e V è la tensione ai suoi capi. La capacità è determinata dalle caratteristiche fisiche del condensatore, come l'area delle armature e la distanza tra di esse, nonché dal tipo di dielettrico utilizzato. I condensatori sono rappresentati nei circuiti elettrici con simboli specifici che possono variare a seconda delle loro caratteristiche, come la polarità per i condensatori elettrolitici o la capacità variabile per i condensatori a trimmer o variabili.Costruzione e Principio di Funzionamento dei Condensatori
Un condensatore è composto da due piastre conduttive, note come armature, separate da un materiale isolante o dielettrico. Quando viene applicata una tensione, le cariche positive e negative si separano e si accumulano sulle armature opposte, generando un campo elettrico. La capacità di un condensatore è direttamente proporzionale all'area delle armature (A) e alla costante dielettrica del materiale isolante (εr), e inversamente proporzionale alla distanza tra le armature (d), come espresso dalla formula C = ε₀ × εr × (A/d), dove ε₀ rappresenta la costante dielettrica del vuoto. Questi fattori determinano la quantità di carica elettrica che il condensatore può immagazzinare per una data tensione.Applicazioni dei Condensatori e Esercizi di Approfondimento
I condensatori sono impiegati in una vasta gamma di applicazioni, come il rifasamento in impianti elettrici, dove contribuiscono a migliorare l'efficienza energetica. Sono inoltre essenziali in elettronica per il filtraggio, l'accoppiamento di segnali e come elementi di memoria temporanea. Gli esercizi pratici aiutano a comprendere il comportamento dei condensatori, come il calcolo della carica in un condensatore con un particolare dielettrico o la determinazione della tensione in configurazioni di condensatori in serie o parallelo. Questi esercizi illustrano concetti come la rigidità dielettrica, che è la massima intensità di campo elettrico che il dielettrico può sopportare senza rompersi, e la conservazione della carica in sistemi di condensatori connessi.Processi di Carica e Scarica nei Condensatori
Durante la carica di un condensatore, la corrente fluisce fino a quando la tensione ai capi del condensatore non raggiunge quella del generatore, seguendo una curva esponenziale decrescente. La costante di tempo τ (tau), definita come τ = R × C, dove R è la resistenza del circuito e C è la capacità del condensatore, descrive il tempo necessario affinché la tensione raggiunga circa il 63% del suo valore finale. Dopo un intervallo di tempo pari a 5τ, il condensatore è considerato praticamente carico o scarico. Questa dinamica è cruciale per l'analisi dei circuiti elettronici, specialmente in applicazioni come i filtri temporali e i circuiti di temporizzazione.
Mostra di più
Il condensatore
Capacità
La capacità è la misura della capacità di un condensatore di accumulare carica elettrica, espressa in farad (F)
Costruzione e Principio di Funzionamento
Armature e dielettrico
Un condensatore è composto da due armature conduttive separate da un materiale isolante o dielettrico, che permette l'accumulo di cariche e la generazione di un campo elettrico
Formula della capacità
La capacità di un condensatore è determinata dalla formula C = ε₀ × εr × (A/d), dove ε₀ rappresenta la costante dielettrica del vuoto e A e d sono rispettivamente l'area delle armature e la distanza tra di esse
Applicazioni e Esercizi di Approfondimento
I condensatori sono utilizzati in diverse applicazioni, come il rifasamento in impianti elettrici e il filtraggio dei segnali, e possono essere studiati attraverso esercizi pratici che illustrano concetti come la rigidità dielettrica e la conservazione della carica

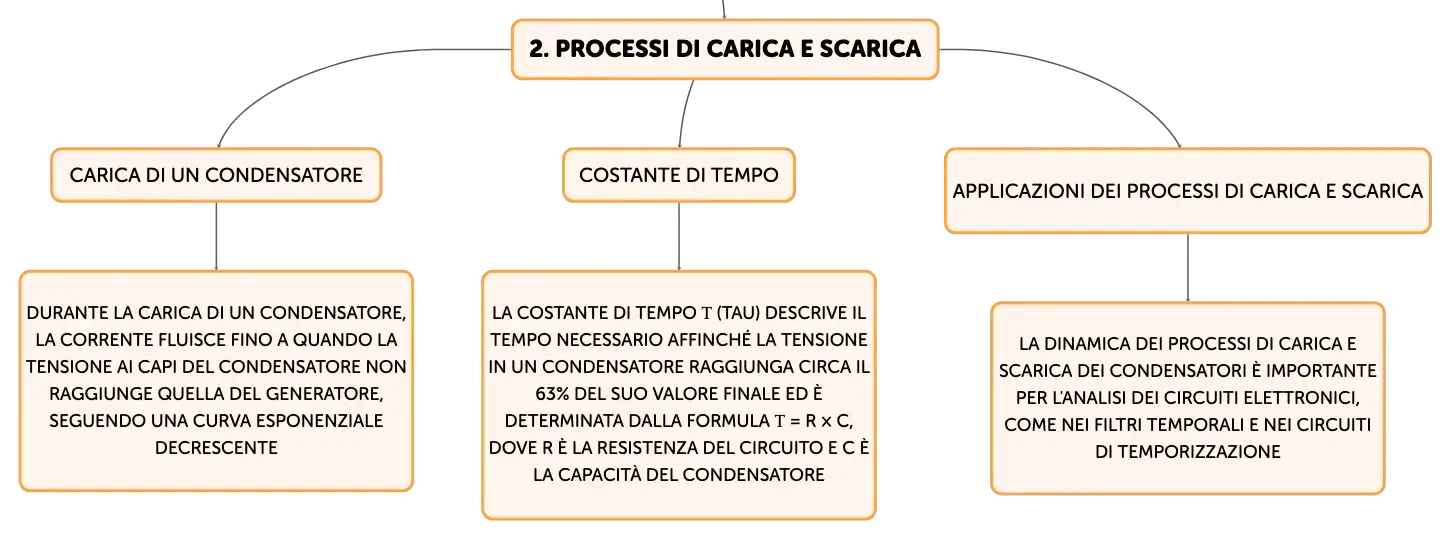

Processi di Carica e Scarica
