I semiconduttori e il loro ruolo nella tecnologia moderna

I semiconduttori sono materiali con proprietà elettriche che si collocano tra i conduttori, che consentono il passaggio degli elettroni, e gli isolanti, che lo ostacolano. Questi materiali, come il silicio e il germanio, hanno quattro elettroni di valenza e possono formare reticoli cristallini covalenti. La loro conduttività può essere alterata mediante il drogaggio, un processo che introduce impurità per incrementare il numero di portatori di carica liberi. Il drogaggio di tipo N aggiunge atomi con cinque elettroni di valenza, mentre il drogaggio di tipo P ne introduce con tre. Questa manipolazione della struttura atomica permette ai semiconduttori di svolgere un ruolo cruciale in dispositivi come transistor, diodi e circuiti integrati.

Wafers di silicio iridescenti in cleanroom con pinza di precisione che solleva un wafer sottile, riflessi blu-viola senza marchi visibili.

Il drogaggio dei semiconduttori e la creazione di giunzioni PN

Il drogaggio trasforma il comportamento elettrico del semiconduttore: il tipo N introduce elettroni liberi, mentre il tipo P crea lacune, ovvero assenze di elettroni che possono essere "riempite" da elettroni vicini, lasciando a loro volta una nuova lacuna. Unendo un semiconduttore di tipo N con uno di tipo P si forma una giunzione PN, essenziale per molti dispositivi elettronici. Alla giunzione, gli elettroni e le lacune si ricombinano, creando una zona di svuotamento che funge da barriera al passaggio di ulteriori cariche elettriche, a meno che non sia applicata una tensione esterna adeguata.

I diodi: funzionamento e polarizzazione

Un diodo è un componente elettronico che consente il flusso di corrente in una sola direzione. È composto da una giunzione PN e ha due terminali: l'anodo (collegato alla regione P) e il catodo (collegato alla regione N). In polarizzazione diretta, la corrente fluisce liberamente attraverso il diodo quando la tensione applicata supera la tensione di soglia (circa 0,7 V per i diodi al silicio). In polarizzazione inversa, il diodo blocca la corrente fino a una certa tensione critica, oltre la quale può verificarsi il breakdown, un fenomeno che può danneggiare il componente se non è progettato per operare in tali condizioni.

Il diodo Zener e la sua applicazione come stabilizzatore di tensione

Il diodo Zener è progettato per operare in modo controllato nella regione di breakdown inverso. Quando polarizzato inversamente, mantiene una tensione costante, nota come tensione di Zener, anche con variazioni significative della corrente che lo attraversa. Questa proprietà lo rende ideale come stabilizzatore di tensione in circuiti elettronici, proteggendo i componenti sensibili da fluttuazioni di tensione dannose.

I LED e il principio di emissione di luce nei semiconduttori

I LED (Light Emitting Diodes) sono dispositivi semiconduttori che emettono luce quando attraversati da corrente elettrica. Questo fenomeno, noto come elettroluminescenza, si verifica quando gli elettroni ricombinandosi con le lacune rilasciano energia sotto forma di fotoni. La lunghezza d'onda della luce emessa, e quindi il suo colore, dipende dal materiale semiconduttore utilizzato e dalla banda energetica specifica del LED. I LED trovano applicazione in una vasta gamma di dispositivi, dall'illuminazione all'elettronica di consumo.

I raddrizzatori e il ponte di Graetz

I raddrizzatori sono circuiti che convertono la corrente alternata (AC) in corrente continua (DC). Un raddrizzatore a singola semionda utilizza un solo diodo per passare solo una delle semionde dell'AC, mentre un raddrizzatore a doppia semionda utilizza un ponte di Graetz, composto da quattro diodi, per raddrizzare entrambe le semionde dell'AC. Questo assicura che la corrente in uscita sia sempre nella stessa direzione, fornendo una corrente continua più stabile per l'alimentazione di dispositivi elettronici.

Il transistor come amplificatore e interruttore

Il transistor è un dispositivo semiconduttore che può funzionare sia come amplificatore che come interruttore. Esso è composto da tre strati di semiconduttore, alternati NPN o PNP, e ha tre terminali: base, collettore ed emettitore. La corrente di base controlla la corrente tra collettore ed emettitore, permettendo al transistor di amplificare segnali deboli o di funzionare come interruttore. La sua versatilità lo rende fondamentale in una miriade di applicazioni elettroniche, dai microprocessori agli amplificatori audio.

Mostra di più

I semiconduttori e il loro ruolo nella tecnologia moderna

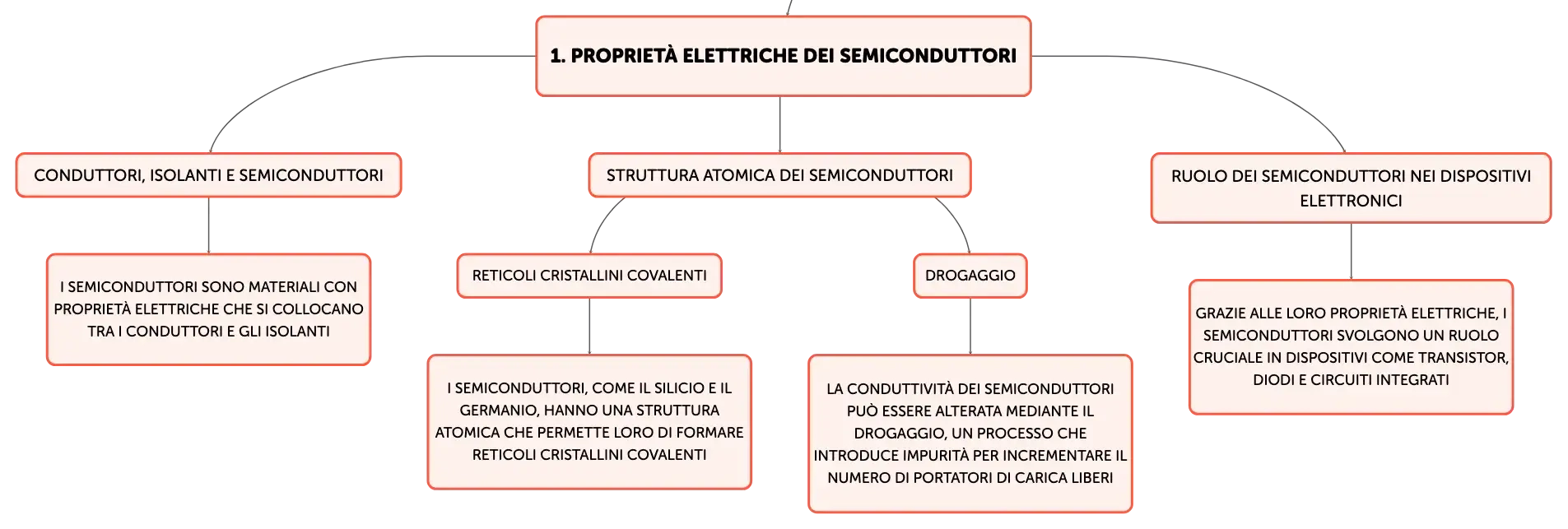

Proprietà elettriche dei semiconduttori

Conduttori, isolanti e semiconduttori

I semiconduttori sono materiali con proprietà elettriche che si collocano tra i conduttori e gli isolanti

Struttura atomica dei semiconduttori

Reticoli cristallini covalenti

I semiconduttori, come il silicio e il germanio, hanno una struttura atomica che permette loro di formare reticoli cristallini covalenti

Drogaggio

La conduttività dei semiconduttori può essere alterata mediante il drogaggio, un processo che introduce impurità per incrementare il numero di portatori di carica liberi

Ruolo dei semiconduttori nei dispositivi elettronici

Grazie alle loro proprietà elettriche, i semiconduttori svolgono un ruolo cruciale in dispositivi come transistor, diodi e circuiti integrati

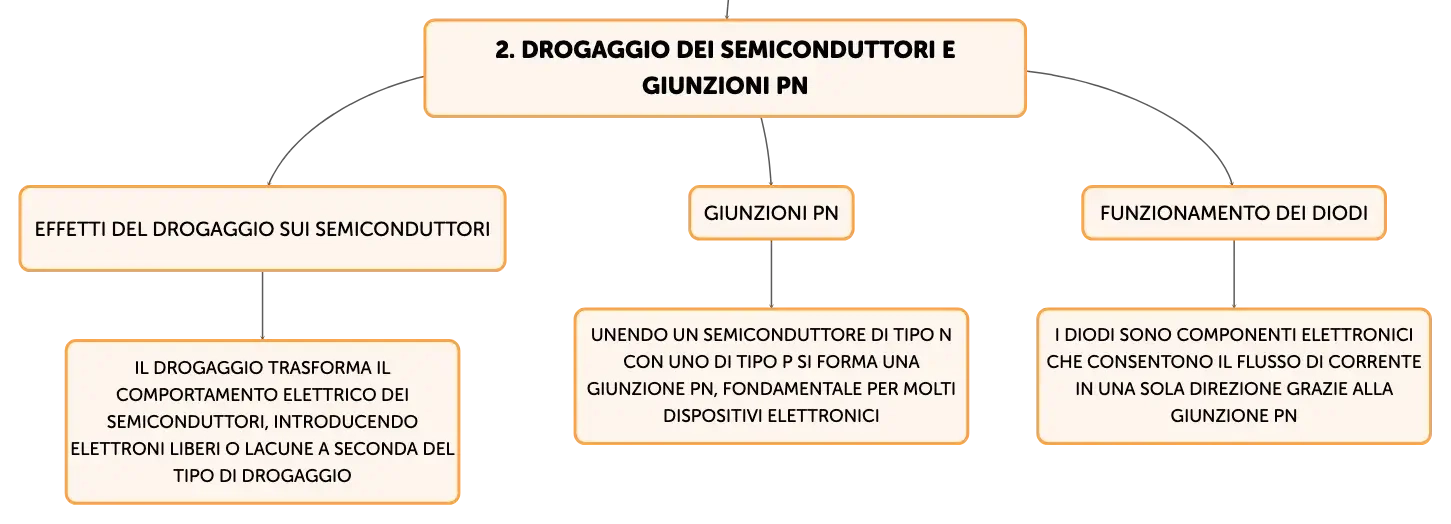

Drogaggio dei semiconduttori e giunzioni PN

Effetti del drogaggio sui semiconduttori

Il drogaggio trasforma il comportamento elettrico dei semiconduttori, introducendo elettroni liberi o lacune a seconda del tipo di drogaggio

Giunzioni PN

Unendo un semiconduttore di tipo N con uno di tipo P si forma una giunzione PN, fondamentale per molti dispositivi elettronici

Funzionamento dei diodi

I diodi sono componenti elettronici che consentono il flusso di corrente in una sola direzione grazie alla giunzione PN

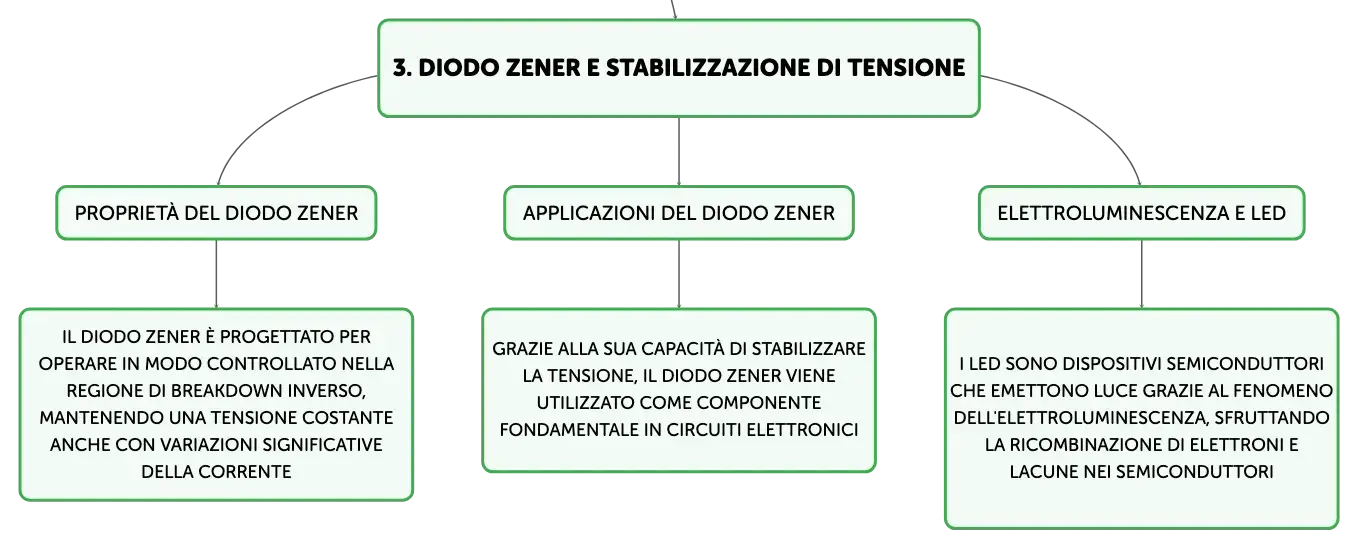

Diodo Zener e stabilizzazione di tensione

Proprietà del diodo Zener

Il diodo Zener è progettato per operare in modo controllato nella regione di breakdown inverso, mantenendo una tensione costante anche con variazioni significative della corrente

Applicazioni del diodo Zener

Grazie alla sua capacità di stabilizzare la tensione, il diodo Zener viene utilizzato come componente fondamentale in circuiti elettronici

Elettroluminescenza e LED

I LED sono dispositivi semiconduttori che emettono luce grazie al fenomeno dell'elettroluminescenza, sfruttando la ricombinazione di elettroni e lacune nei semiconduttori

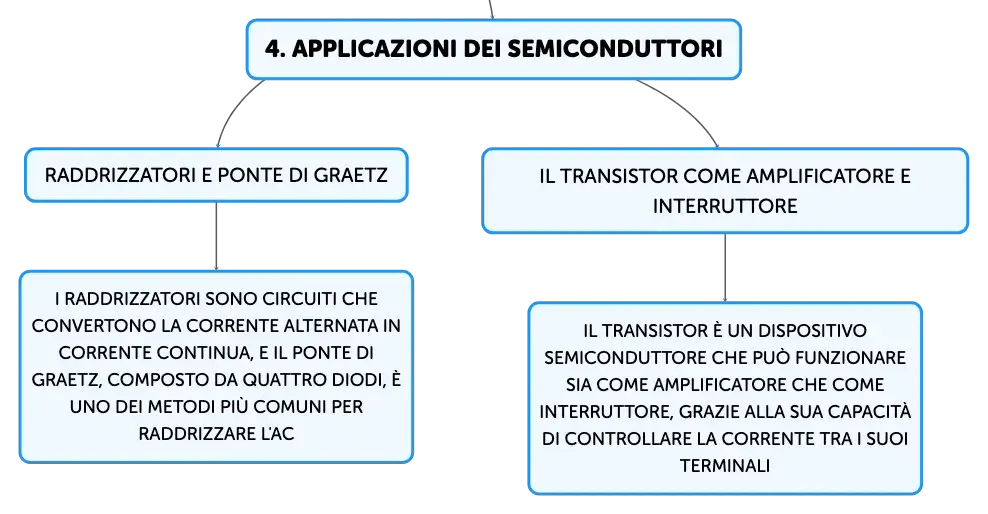

Applicazioni dei semiconduttori
