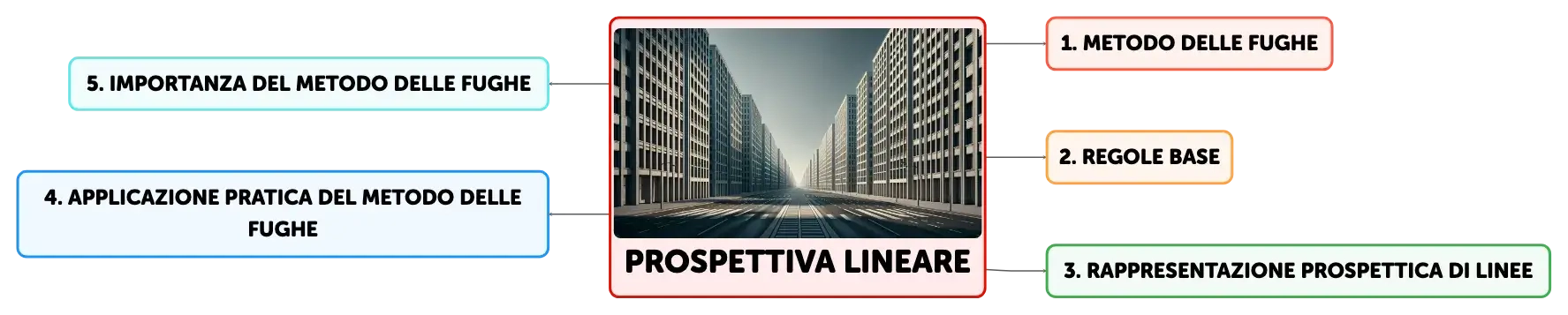

Prospettiva Lineare

Principi Fondamentali della Prospettiva Lineare

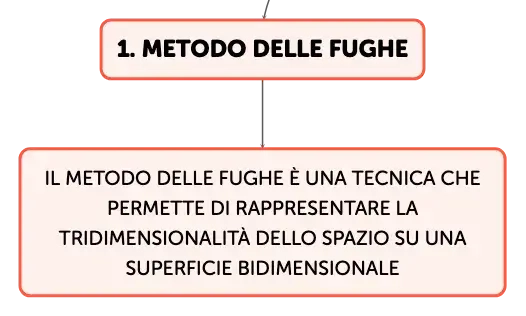

La prospettiva lineare è una metodologia artistica e tecnica che consente di rappresentare su una superficie bidimensionale, come un foglio di carta, la tridimensionalità dello spazio e degli oggetti in esso contenuti. Il metodo delle fughe, o prospettiva centrale, è uno dei sistemi più impiegati per realizzare tali rappresentazioni, particolarmente efficace nel disegnare oggetti e spazi architettonici. Esso si basa sulla proiezione di linee parallele nella realtà che, nel disegno, convergono verso uno o più punti di fuga situati sulla linea dell'orizzonte, che rappresenta l'altezza dell'occhio dell'osservatore. La corretta applicazione di questo metodo richiede la comprensione di come le linee parallele nella realtà si proiettino nel disegno, convergendo verso i punti di fuga in base alla loro orientazione rispetto al piano del quadro, che è la superficie bidimensionale su cui si disegna.

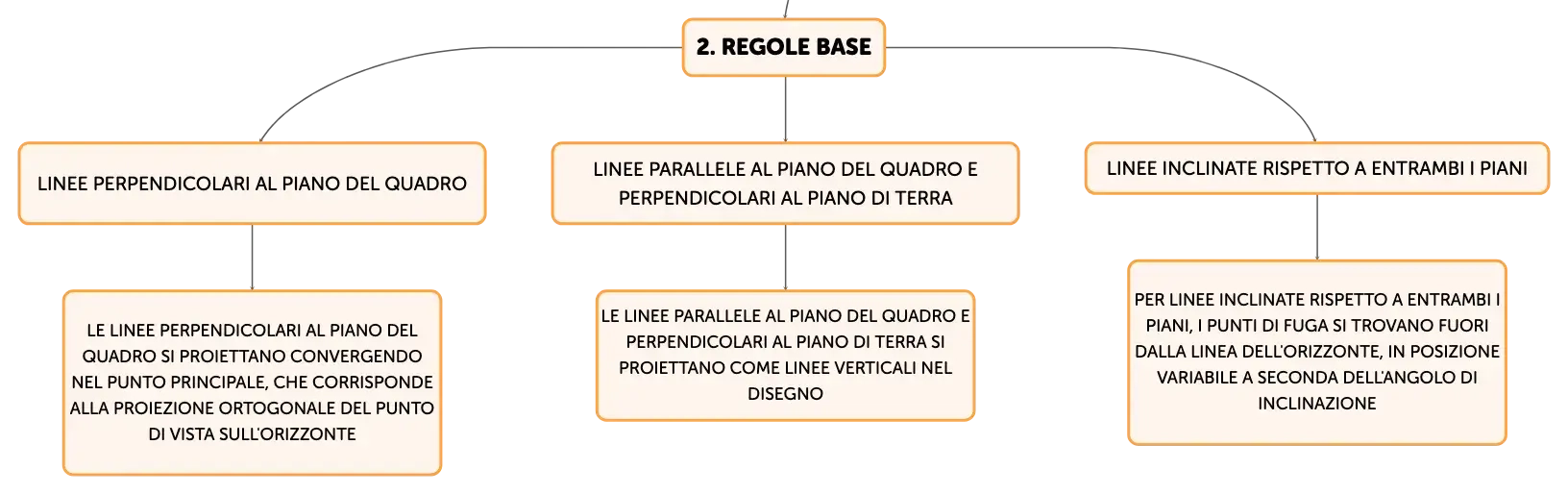

Regole Base del Metodo delle Fughe

Il metodo delle fughe si regge su principi geometrici che stabiliscono come le linee e i piani si proiettano in prospettiva. Le linee perpendicolari al piano del quadro si proiettano convergendo nel punto principale, che corrisponde alla proiezione ortogonale del punto di vista sull'orizzonte. Questo punto è anche il punto di fuga per tutte le linee parallele all'asse visuale dell'osservatore. Linee parallele al piano del quadro e perpendicolari al piano di terra si proiettano come linee verticali nel disegno, mentre quelle parallele sia al quadro che al piano di terra mantengono la loro parallelità anche nella rappresentazione prospettica. Per linee inclinate rispetto a entrambi i piani, i punti di fuga si troveranno fuori dalla linea dell'orizzonte, in posizione variabile a seconda dell'angolo di inclinazione.

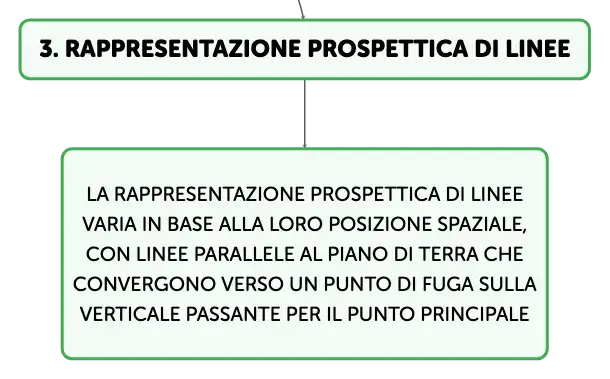

Rappresentazione Prospettica di Linee in Varie Posizioni

La rappresentazione prospettica di linee e segmenti varia in funzione della loro posizione spaziale. Linee parallele al piano del quadro ma inclinate rispetto al piano di terra si proiettano come linee oblique che convergono verso un punto di fuga situato sulla verticale passante per il punto principale. Linee parallele al piano del quadro e orizzontali si proiettano come linee orizzontali nel disegno. Per linee che non sono né parallele né perpendicolari al piano del quadro, si determinano i punti di fuga tramite la costruzione di linee ausiliarie che partono dal punto di vista e intersecano il piano del quadro. La comprensione di queste regole è fondamentale per rappresentare correttamente la profondità e la posizione degli oggetti nello spazio.

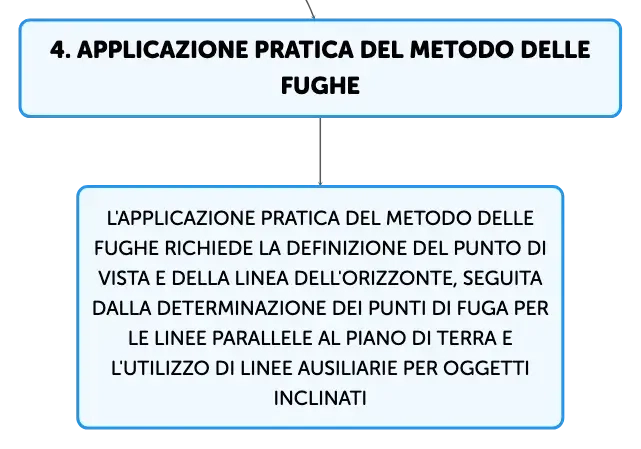

Applicazione Pratica del Metodo delle Fughe

L'applicazione pratica del metodo delle fughe inizia con la definizione del punto di vista e della linea dell'orizzonte. Successivamente, si determinano i punti di fuga per le linee parallele al piano di terra e si tracciano le linee prospettiche che convergono verso questi punti. Per oggetti inclinati, si utilizzano linee ausiliarie per trovare i punti di fuga corrispondenti. Queste costruzioni geometriche permettono di disegnare le immagini prospettiche di oggetti e spazi con precisione, rispettando le proporzioni e le relazioni spaziali degli elementi rappresentati.

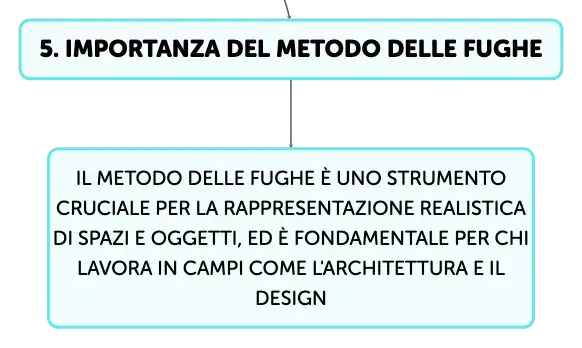

Importanza del Metodo delle Fughe

Il metodo delle fughe è uno strumento cruciale per chi studia e lavora in campi come l'architettura, l'ingegneria civile e il design. La padronanza di questa tecnica consente di creare rappresentazioni grafiche che simulano la percezione visiva umana, fornendo una visione realistica degli spazi e degli oggetti. La conoscenza approfondita delle regole della prospettiva e la capacità di applicarle correttamente sono essenziali per comunicare idee progettuali in modo chiaro e per produrre documentazione tecnica accurata.
