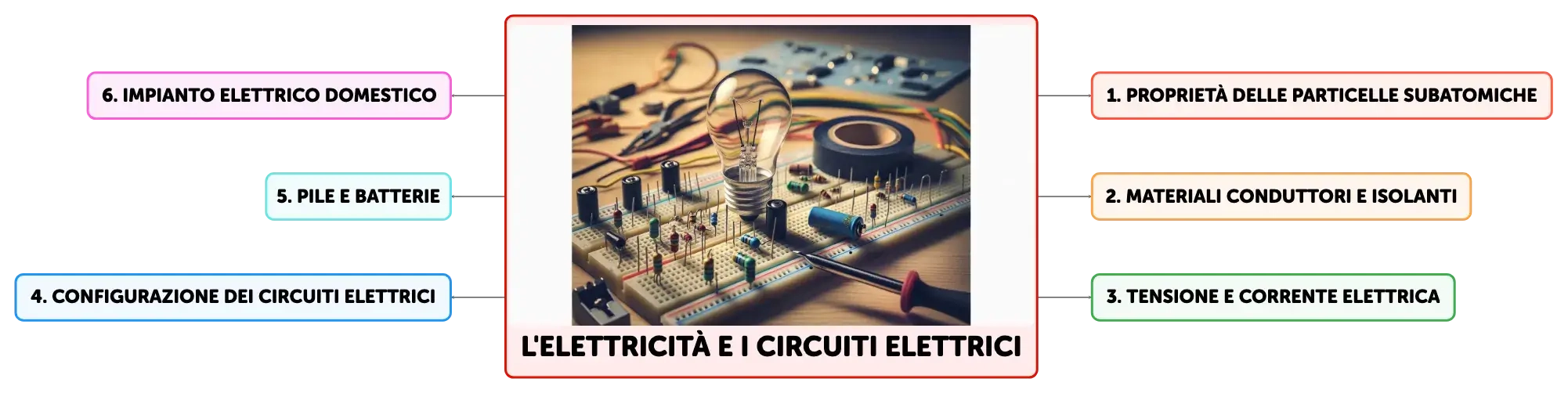

L'elettricità e i circuiti elettrici

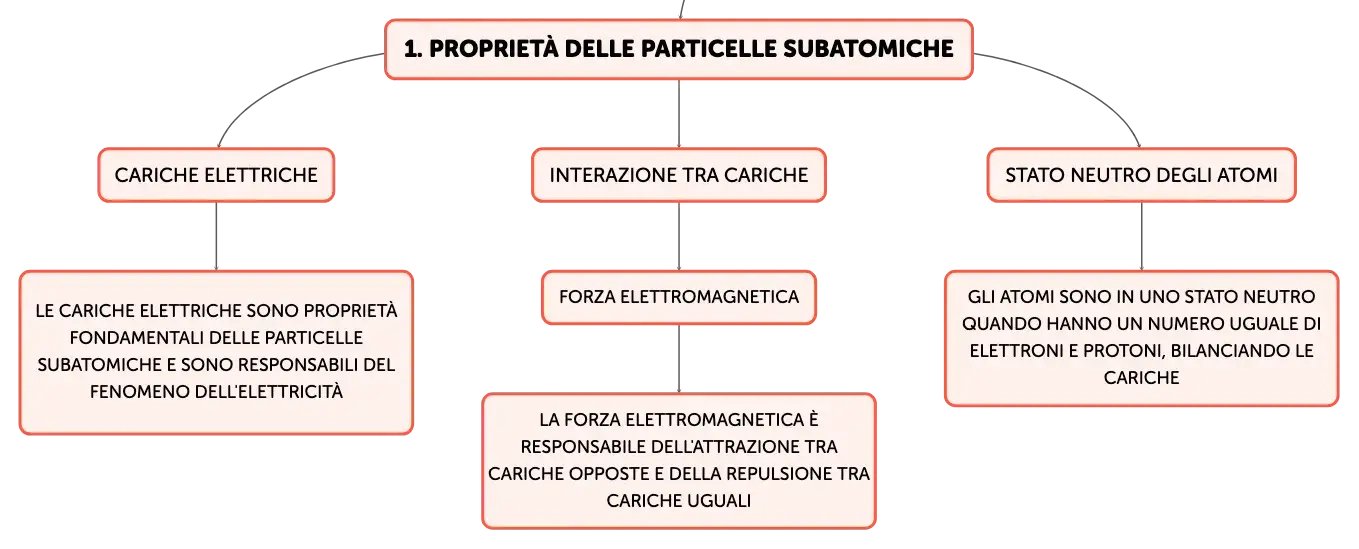

La natura dell'elettricità e la struttura atomica

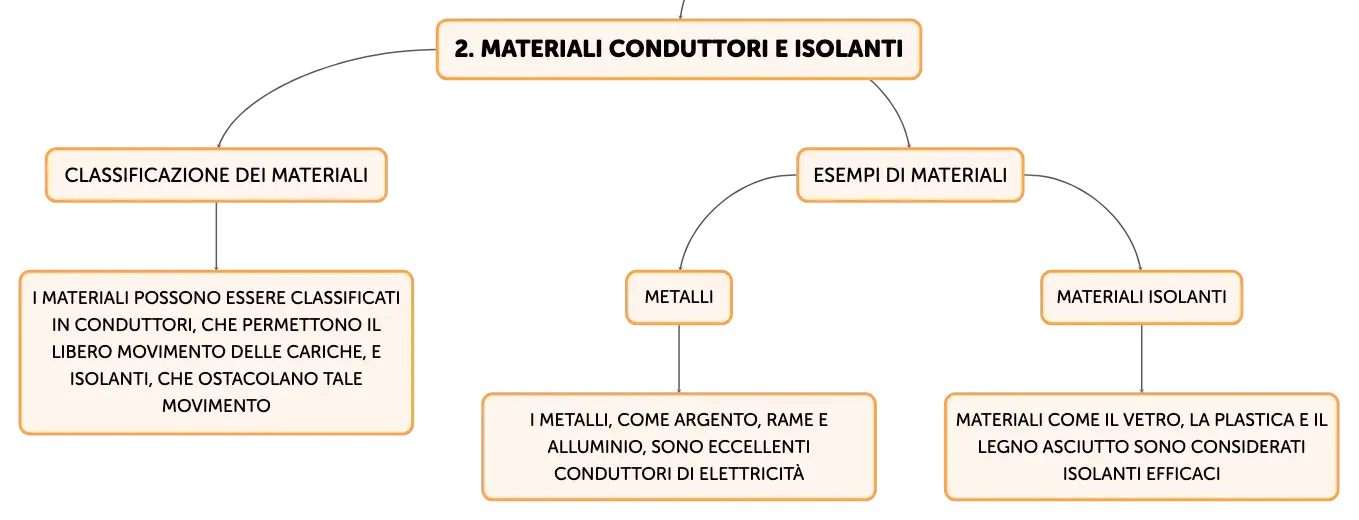

L'elettricità è un fenomeno fisico risultante dal movimento delle cariche elettriche, che sono proprietà fondamentali delle particelle subatomiche. Gli atomi, costituenti basilari della materia, sono formati da un nucleo centrale contenente protoni (cariche positive) e neutroni (neutri), attorno al quale orbitano gli elettroni (cariche negative). La forza elettromagnetica è responsabile dell'interazione tra cariche: essa attrae cariche opposte e respinge cariche uguali, consentendo agli elettroni di mantenersi in orbite definite attorno al nucleo. In uno stato neutro, un atomo possiede un numero uguale di elettroni e protoni, bilanciando le cariche. I materiali si classificano in conduttori, che permettono il libero movimento delle cariche, e isolanti, che ostacolano tale movimento. I metalli, quali argento, rame e alluminio, sono eccellenti conduttori, mentre materiali come il vetro, la plastica e il legno asciutto sono considerati isolanti efficaci.

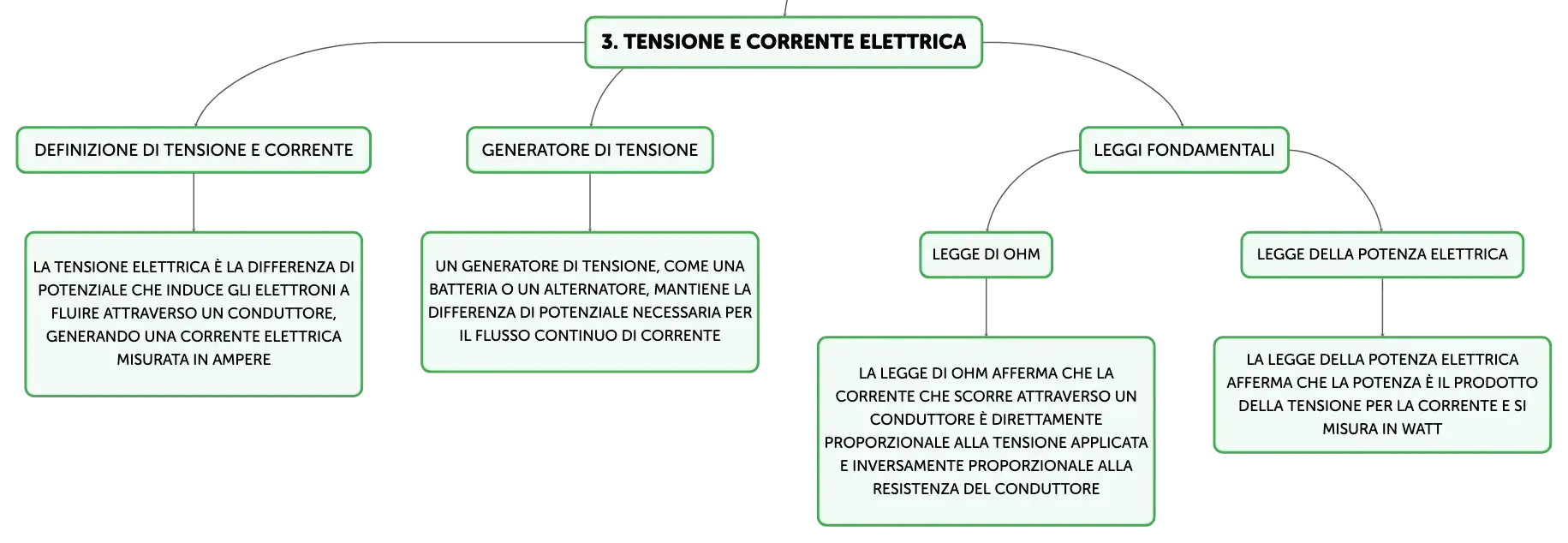

Tensione e corrente elettrica: i fondamenti

La tensione elettrica, misurata in volt, è la differenza di potenziale che induce gli elettroni a fluire attraverso un conduttore, generando una corrente elettrica, la cui intensità è misurata in ampere. Tale movimento si verifica quando due punti di un circuito con differenti potenziali elettrici sono connessi, permettendo agli elettroni di spostarsi verso il potenziale più basso in cerca di equilibrio. Un generatore di tensione, come una batteria o un alternatore, mantiene la differenza di potenziale necessaria affinché la corrente possa fluire continuamente. Questi principi sono alla base del funzionamento dei circuiti elettrici, che sono essenziali per la distribuzione e l'utilizzo dell'energia elettrica.

Le leggi fondamentali dell'elettrotecnica

La legge di Ohm afferma che la corrente (I) che scorre attraverso un conduttore tra due punti è direttamente proporzionale alla tensione (V) applicata e inversamente proporzionale alla resistenza (R) del conduttore stesso, secondo la relazione I = V/R. La resistenza, espressa in ohm (Ω), è una caratteristica del materiale e dipende dalla sua composizione, lunghezza e sezione trasversale. Un'altra legge fondamentale è quella della potenza elettrica (P), che si calcola come il prodotto della tensione per la corrente (P = V × I) e si misura in watt (W). L'effetto Joule, che descrive la conversione di energia elettrica in calore quando la corrente attraversa un resistore, è un altro concetto chiave nell'elettrotecnica.

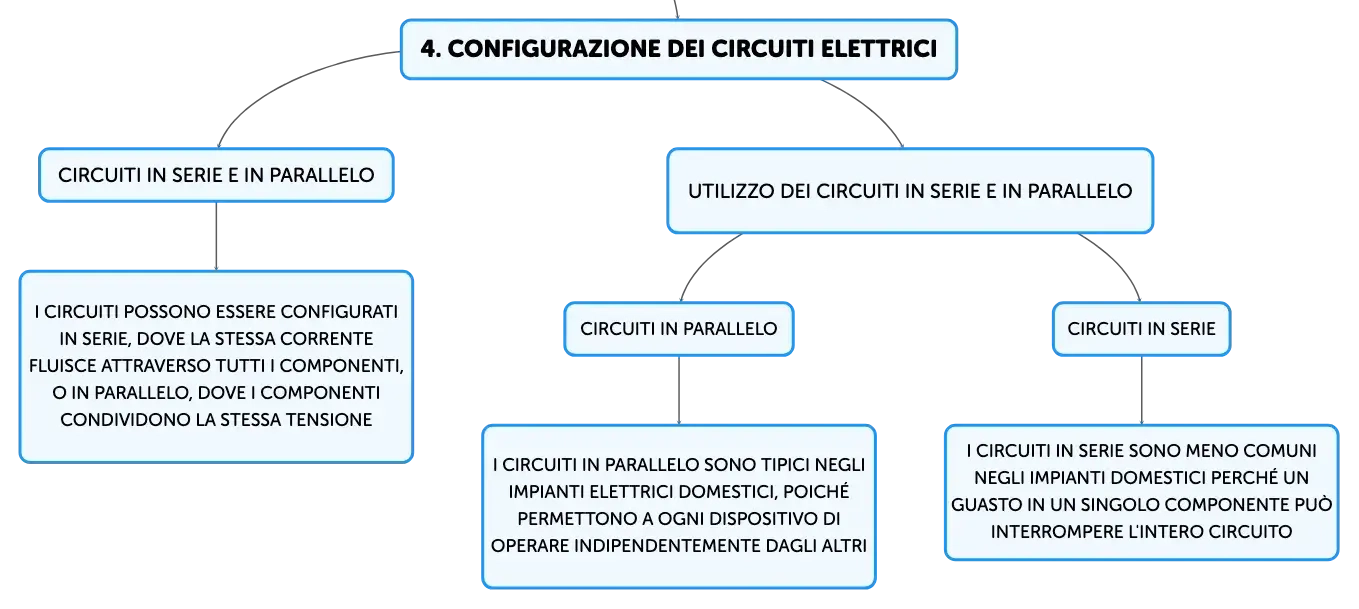

Configurazioni di circuiti: serie e parallelo

I circuiti elettrici possono essere configurati in serie o in parallelo. In un circuito in parallelo, i componenti sono collegati in modo tale che condividano la stessa tensione ai loro capi, mentre la corrente totale del circuito è la somma delle correnti che scorrono attraverso ciascun componente. Questa configurazione è tipica degli impianti elettrici domestici, poiché permette a ogni dispositivo di operare indipendentemente dagli altri. In un circuito in serie, invece, la stessa corrente fluisce attraverso tutti i componenti e la tensione totale è la somma delle tensioni individuali. I circuiti in serie sono meno comuni negli impianti domestici perché un guasto in un singolo componente può interrompere l'intero circuito e tutti i dispositivi devono essere dimensionati per sopportare la stessa corrente.

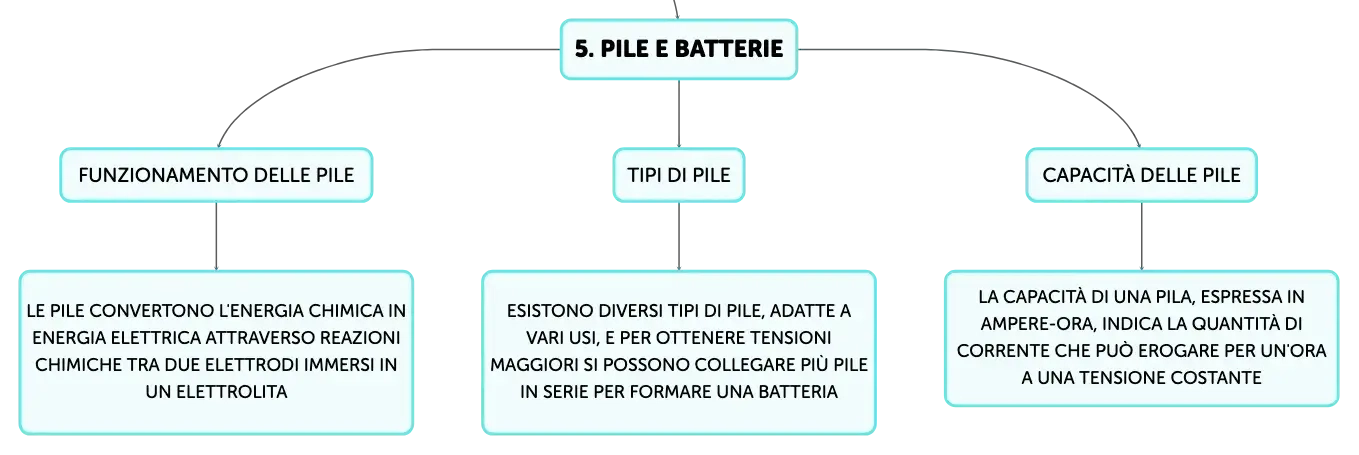

Pile e accumulatori: fonti di energia elettrica

Le pile sono dispositivi che convertono l'energia chimica in energia elettrica attraverso reazioni chimiche che avvengono tra due elettrodi immersi in un elettrolita. Queste reazioni generano una differenza di potenziale che permette il flusso di corrente in un circuito esterno. Le pile si esauriscono quando le sostanze reagenti vengono consumate. Esistono diversi tipi di pile, adatte a vari usi, e per ottenere tensioni maggiori si possono collegare più pile in serie per formare una batteria. La capacità di una pila, espressa in ampere-ora (Ah), indica la quantità di corrente che può erogare per un'ora a una tensione costante.

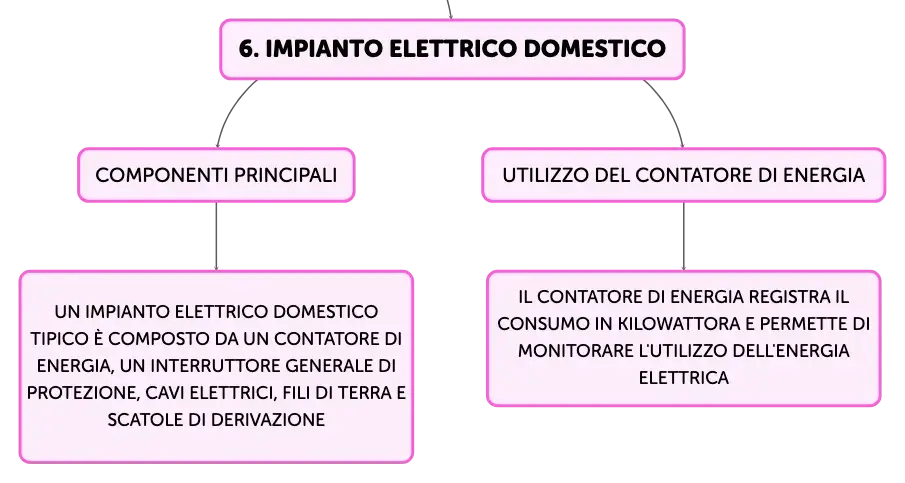

Componenti e struttura dell'impianto elettrico domestico

Un impianto elettrico domestico tipico inizia con il contatore di energia, che registra il consumo in kilowattora (kWh). Segue l'interruttore generale di protezione, che disconnette automaticamente il circuito in caso di sovraccarico o cortocircuito. I cavi elettrici, solitamente in rame, sono isolati e dimensionati in base alla corrente massima che devono trasportare. Includono anche un filo di terra per la sicurezza, che riduce il rischio di scosse elettriche. L'impianto è protetto da tubi isolanti e comprende scatole di derivazione che consentono il collegamento di interruttori, prese e altri dispositivi di comando.
