Il Metodo Differenziale a Correnti Indotte per il Controllo Non Distruttivo

Il metodo differenziale a correnti indotte rappresenta una tecnica avanzata di controllo non distruttivo che utilizza due bobine identiche, disposte in modo simmetrico rispetto al materiale sotto esame. Queste bobine sono inserite in un circuito elettrico e attraversate da una corrente alternata, la quale genera un campo magnetico primario. In assenza di difetti, le forze elettromotrici indotte nelle due bobine si compensano a vicenda. Qualora vi siano imperfezioni o discontinuità nel materiale, si verifica un'alterazione di questa simmetria, che si manifesta con una variazione misurabile delle tensioni indotte. Questo metodo è particolarmente efficace per l'identificazione di difetti superficiali e viene impiegato in vari settori industriali per garantire la qualità e l'integrità dei materiali.

Tecnico in camice bianco esegue test con sonda a correnti parassite su cilindro metallico in laboratorio di ingegneria, oscilloscopio mostra onde sinusoidali.

Pregi e Limiti del Metodo Differenziale

Il metodo differenziale a correnti indotte offre diversi vantaggi, come l'alta sensibilità ai difetti superficiali, la capacità di discriminare efficacemente tra zone integre e zone difettose, e la possibilità di essere applicato a materiali conduttori, inclusi quelli non ferromagnetici. È inoltre adatto per l'ispezione di componenti in movimento e fornisce risultati affidabili e consistenti. Tuttavia, presenta alcune limitazioni, come la restrizione all'analisi superficiale del materiale, la sensibilità alla geometria del pezzo in esame, la necessità di una calibrazione accurata, e una minore efficacia su materiali non conduttori. Inoltre, i risultati possono essere influenzati da variazioni ambientali quali temperatura e umidità.

Il Metodo di Confronto con Campione di Riferimento

Il metodo di confronto si basa sull'utilizzo di un campione di riferimento, privo di difetti, per stabilire uno standard di qualità con cui confrontare il materiale in esame. Le bobine, opportunamente posizionate, generano un campo magnetico primario e rilevano le correnti indotte sia nel campione di riferimento che nel componente testato. Le discrepanze nelle forze elettromotrici indotte rispetto al campione indicano la presenza di difetti. Questo metodo consente una valutazione comparativa della qualità e facilita l'identificazione di difetti che compromettono le proprietà del materiale.

Pro e Contro del Metodo di Confronto

Il metodo di confronto con campione di riferimento permette una valutazione comparativa e diretta della qualità del materiale, utilizzando un campione standard come termine di paragone costante. Questo approccio semplifica l'interpretazione dei risultati e può essere applicato a diversi tipi di materiali. Tuttavia, l'accuratezza di questo metodo è strettamente legata alla qualità del campione di riferimento e può essere limitata dalle caratteristiche specifiche di quest'ultimo. Altri svantaggi includono la complessità di applicazione pratica e la limitazione ai difetti presenti nel campione di riferimento, oltre alla necessità di possedere un campione adeguato e alla focalizzazione sull'analisi superficiale del materiale.

Il Metodo con Sonda a Correnti Indotte

Il metodo con sonda a correnti indotte, noto anche come metodo Pick-up, è una tecnica di ispezione non distruttiva che impiega una sonda specifica per l'applicazione desiderata. La sonda, posizionata in prossimità della superficie del materiale, genera un campo magnetico primario e rileva le variazioni nelle correnti indotte dovute a difetti o cambiamenti nella composizione del materiale. Questo metodo è particolarmente utile per misurare lo spessore di lamiere e rivestimenti protettivi, offrendo un approccio flessibile ed efficace per l'analisi superficiale senza necessità di contatto fisico.

Benefici e Limitazioni del Metodo con Sonda

Il metodo con sonda a correnti indotte ha il vantaggio di poter esaminare la superficie del materiale senza contatto diretto, evitando così di danneggiarlo e consentendo un'analisi completa. È adattabile a geometrie complesse e sensibile a variazioni di corrente che possono indicare la presenza di difetti o alterazioni nella composizione del materiale. Tuttavia, il metodo è limitato all'analisi superficiale e può essere influenzato da condizioni ambientali come temperatura e umidità. L'interpretazione dei dati può risultare complessa e il metodo richiede una calibrazione e manutenzione periodica per assicurare la precisione delle misurazioni.

Metodi di Controllo Non Distruttivo

Concept Map

Summary

Outline

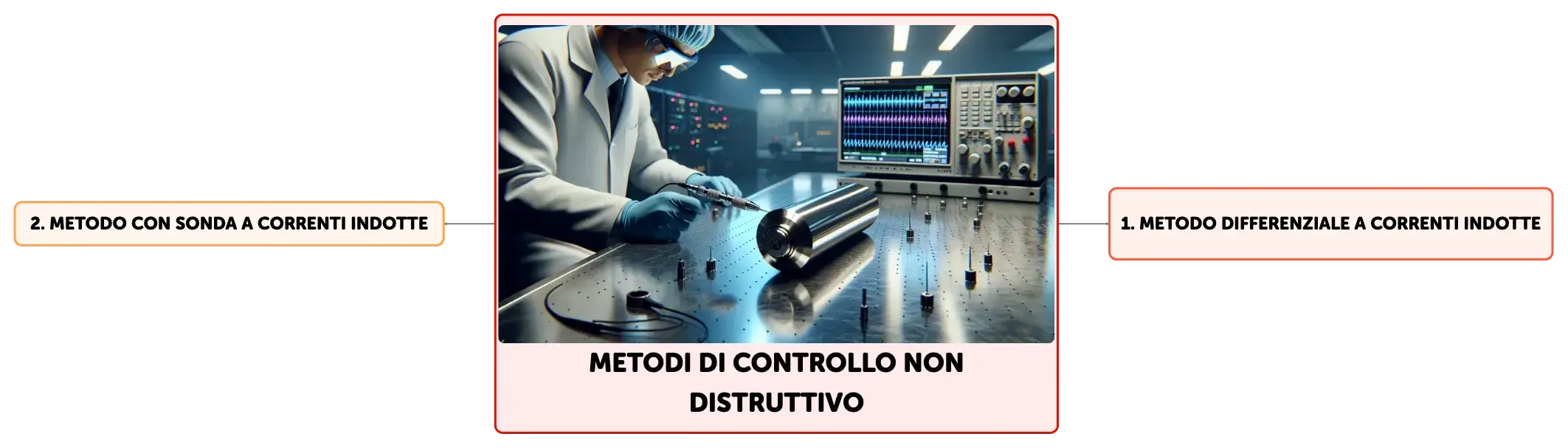

Metodi di Controllo Non Distruttivo

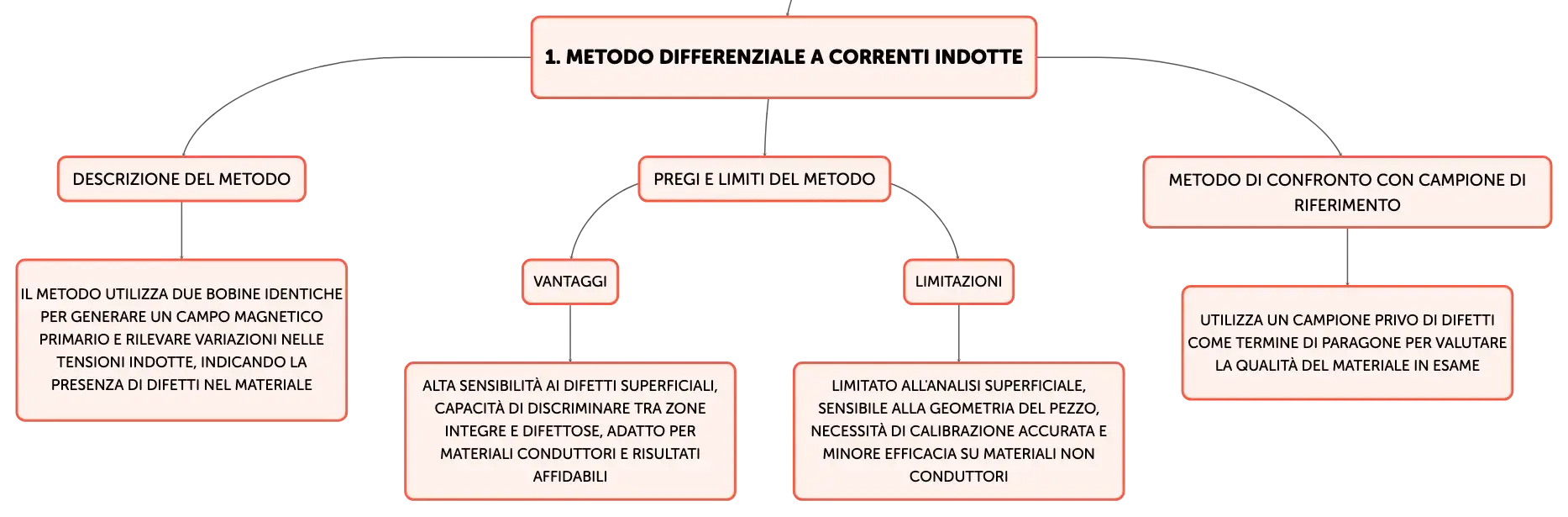

Metodo Differenziale a Correnti Indotte

Descrizione del metodo

Pregi e limiti del metodo

Metodo di Confronto con Campione di Riferimento

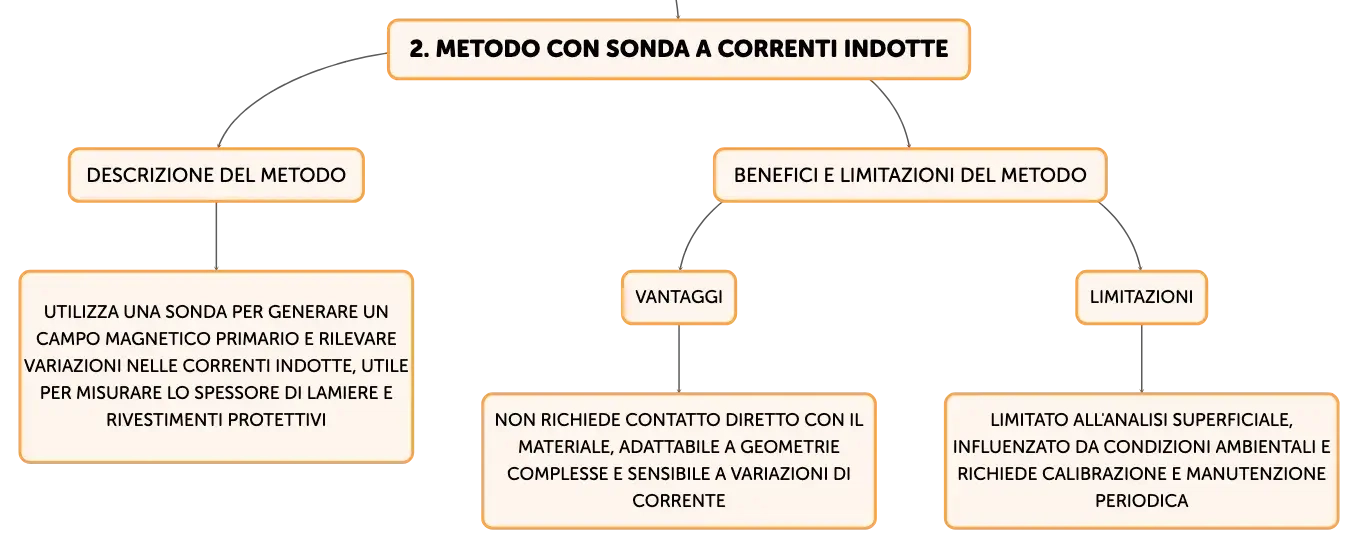

Metodo con Sonda a Correnti Indotte
