La mappa di Karnaugh: un metodo grafico per semplificare le funzioni booleane

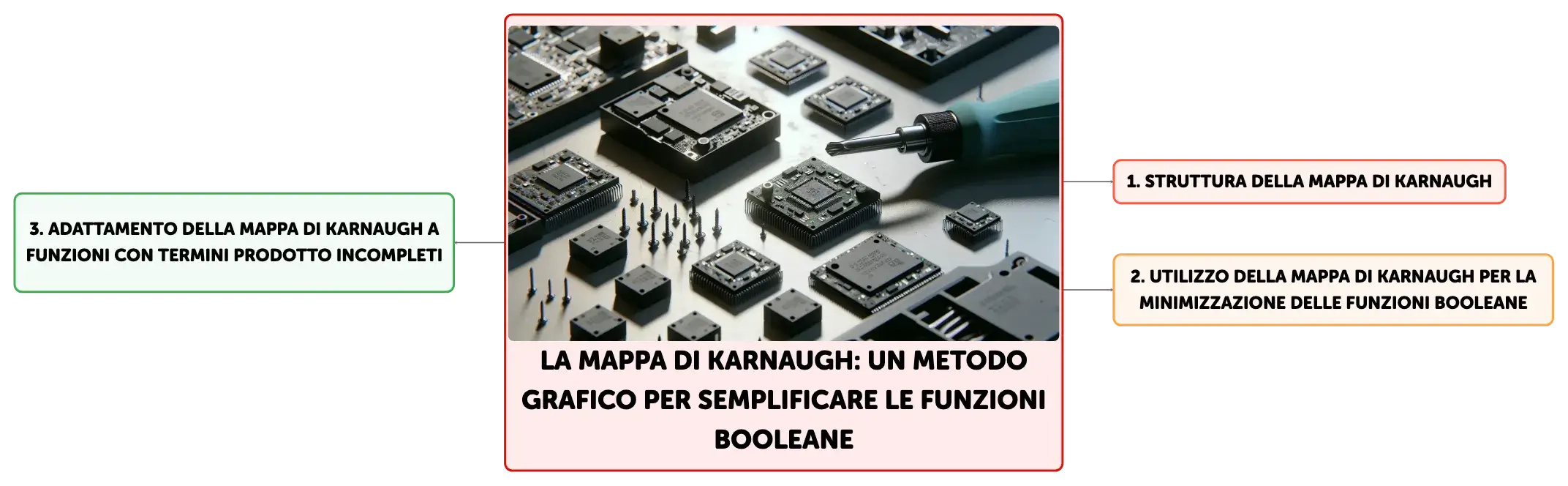

Mappa concettuale
La mappa di Karnaugh è un metodo grafico per semplificare le funzioni booleane. Attraverso la rappresentazione delle combinazioni di ingresso e il raggruppamento dei mintermini, permette di ridurre i termini logici, facilitando l'ottimizzazione dei circuiti logici e la gestione delle risorse.
Riassunto
Schema
La Mappa di Karnaugh: Uno Strumento per la Minimizzazione delle Funzioni Booleane
La mappa di Karnaugh, nota anche come mappa K, è un metodo grafico utilizzato per semplificare le funzioni booleane. Questo strumento permette di ridurre il numero di termini logici necessari per implementare una funzione booleana, trasformando la sua espressione algebrica o la tavola di verità in una forma più concisa, che può essere rappresentata come somma di prodotti (SOP) o prodotto di somme (POS). La mappa K è particolarmente utile nell'ottimizzazione dei circuiti logici, migliorando l'efficienza in termini di spazio e consumo di risorse.Struttura e Riempimento della Mappa di Karnaugh
La mappa di Karnaugh è strutturata in caselle che rappresentano le combinazioni possibili dei valori di ingresso, corrispondenti alle righe della tavola di verità. Ogni casella è associata a un mintermine o a un maxtermine della funzione. Per riempire la mappa, si posizionano '1' nelle caselle che corrispondono ai mintermini con risultato '1' nella tavola di verità, o ai mintermini presenti nell'espressione algebrica della funzione. Le caselle che non corrispondono a mintermini attivi o che hanno risultato '0' nella tavola di verità rimangono vuote o possono essere riempite con '0'.Raggruppamenti e Minimizzazione nella Mappa di Karnaugh
Dopo aver riempito la mappa, si procede con il raggruppamento delle caselle contenenti '1'. I raggruppamenti devono essere il più grandi possibile e possono sovrapporsi, con l'obiettivo di eliminare il maggior numero di variabili. Ogni raggruppamento corrisponde a un termine prodotto nella funzione minimizzata, che include solo le variabili costanti all'interno del raggruppamento. Le variabili che variano vengono escluse dal termine prodotto, contribuendo alla semplificazione della funzione.Esempi di Minimizzazione con la Mappa di Karnaugh
Consideriamo una funzione booleana espressa come somma di mintermini. Dopo aver riempito la mappa K con i '1' appropriati, si identificano i raggruppamenti. Per esempio, un raggruppamento di quattro caselle che differiscono per una sola variabile può essere rappresentato da un termine prodotto con due variabili. Un raggruppamento di due caselle agli estremi della mappa può essere rappresentato da un termine prodotto con tre variabili. La funzione minimizzata sarà la somma dei termini prodotto risultanti dai raggruppamenti, riducendo la complessità della funzione originale e semplificando la realizzazione del circuito logico.Estensione dell'Uso delle Mappe di Karnaugh a Funzioni Non Canoniche
Le mappe di Karnaugh sono tipicamente usate per funzioni in forma canonica, ma possono essere adattate anche a funzioni con termini prodotto incompleti. In questi casi, si espande la funzione alla forma canonica aggiungendo i termini mancanti. Ad esempio, un termine prodotto che omette una variabile può essere suddiviso in due mintermini che includono la variabile sia in forma diretta che negata. Questo consente di aggiungere ulteriori '1' alla mappa K e di procedere con la minimizzazione come di consueto, ottenendo una funzione minimizzata che mantiene la stessa logica dell'originale ma è più semplice da gestire.
Mostra di più

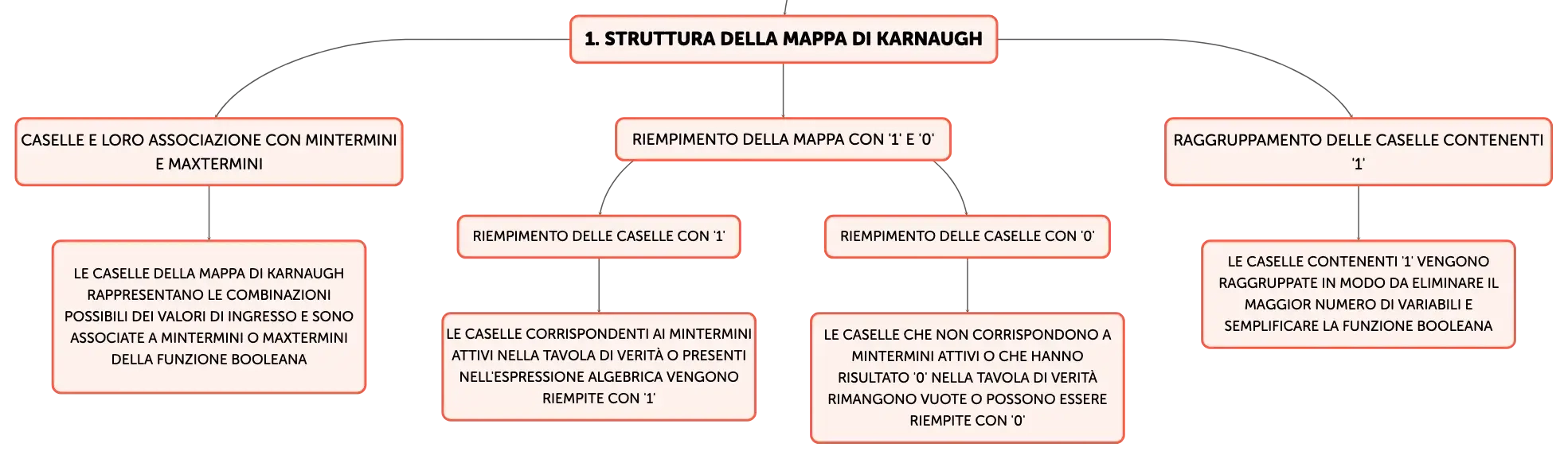

Struttura della mappa di Karnaugh
Caselle e loro associazione con mintermini e maxtermini
Le caselle della mappa di Karnaugh rappresentano le combinazioni possibili dei valori di ingresso e sono associate a mintermini o maxtermini della funzione booleana
Riempimento della mappa con '1' e '0'
Riempimento delle caselle con '1'
Le caselle corrispondenti ai mintermini attivi nella tavola di verità o presenti nell'espressione algebrica vengono riempite con '1'
Riempimento delle caselle con '0'
Le caselle che non corrispondono a mintermini attivi o che hanno risultato '0' nella tavola di verità rimangono vuote o possono essere riempite con '0'
Raggruppamento delle caselle contenenti '1'
Le caselle contenenti '1' vengono raggruppate in modo da eliminare il maggior numero di variabili e semplificare la funzione booleana

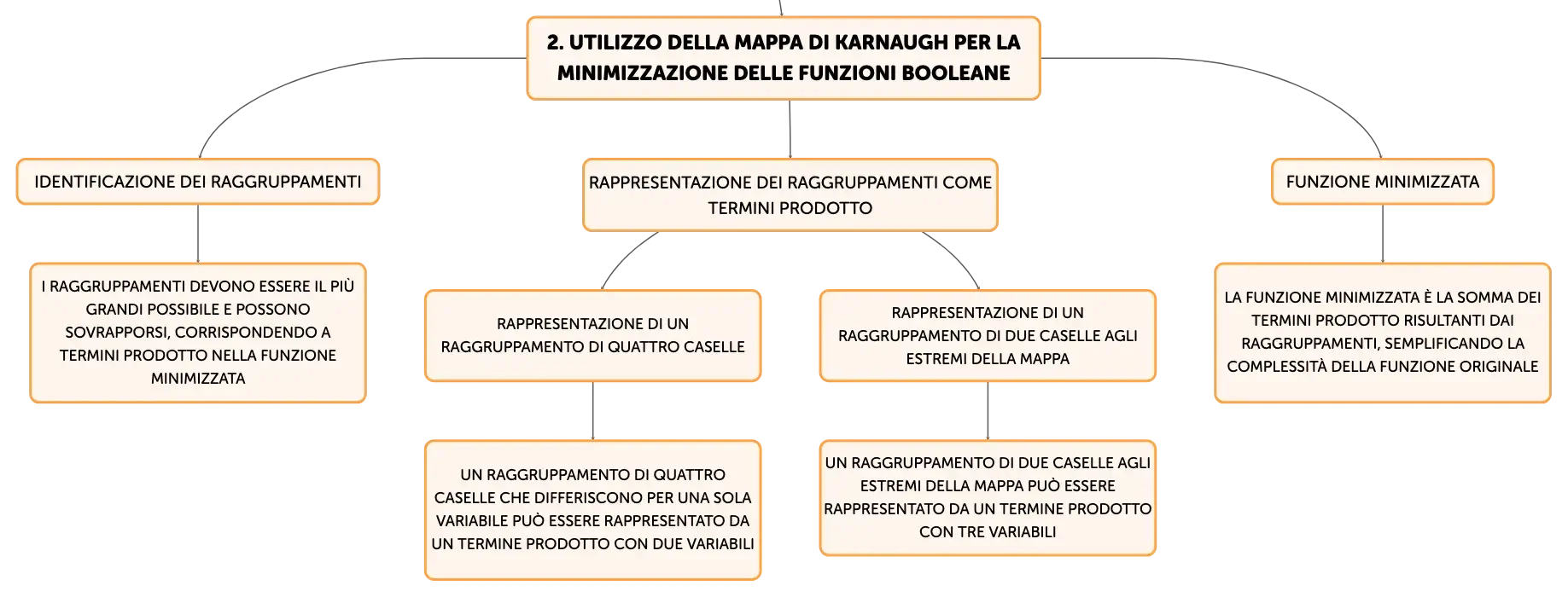

Utilizzo della mappa di Karnaugh per la minimizzazione delle funzioni booleane
Identificazione dei raggruppamenti
I raggruppamenti devono essere il più grandi possibile e possono sovrapporsi, corrispondendo a termini prodotto nella funzione minimizzata
Rappresentazione dei raggruppamenti come termini prodotto
Rappresentazione di un raggruppamento di quattro caselle
Un raggruppamento di quattro caselle che differiscono per una sola variabile può essere rappresentato da un termine prodotto con due variabili
Rappresentazione di un raggruppamento di due caselle agli estremi della mappa
Un raggruppamento di due caselle agli estremi della mappa può essere rappresentato da un termine prodotto con tre variabili
Funzione minimizzata
La funzione minimizzata è la somma dei termini prodotto risultanti dai raggruppamenti, semplificando la complessità della funzione originale

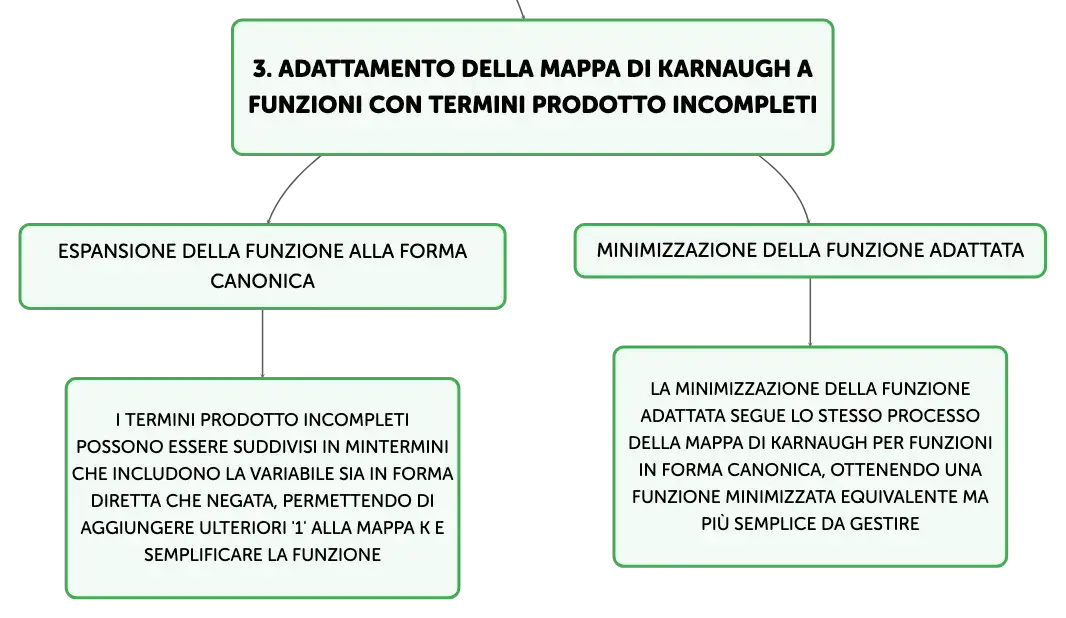

Adattamento della mappa di Karnaugh a funzioni con termini prodotto incompleti
Espansione della funzione alla forma canonica
I termini prodotto incompleti possono essere suddivisi in mintermini che includono la variabile sia in forma diretta che negata, permettendo di aggiungere ulteriori '1' alla mappa K e semplificare la funzione
Minimizzazione della funzione adattata
La minimizzazione della funzione adattata segue lo stesso processo della mappa di Karnaugh per funzioni in forma canonica, ottenendo una funzione minimizzata equivalente ma più semplice da gestire
La mappa di Karnaugh: un metodo grafico per semplificare le funzioni booleane
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Definizione di mappa di Karnaugh
Metodo grafico per semplificare funzioni booleane attraverso rappresentazione visiva.
01
Utilizzo della mappa K
Riduce termini logici di una funzione booleana, ottimizzando circuiti logici.
02
Forme rappresentative in mappa K
Somma di prodotti (SOP) e prodotto di somme (POS) per espressioni booleane semplificate.
