Fondamenti di Elettrologia e Campo Elettrico

Mappa concettuale

Algorino

Modifica disponibile

L'elettrologia studia i fenomeni elettrici e le interazioni dei campi elettrici con la materia. Approfondisci le cariche elettriche, la corrente, la densità di corrente e le forze in un campo elettrico. Scopri il potenziale elettrico, la capacità elettrica, le resistenze e la legge di Ohm, oltre alla resistività e la sua dipendenza dalla temperatura. Infine, esamina la potenza elettrica e i resistori commerciali.

Riassunto

Schema

Fondamenti di Elettrologia e Campo Elettrico

L'elettrologia è la branca della fisica che si occupa dello studio dei fenomeni elettrici, inclusi i campi elettrici e le loro interazioni con la materia. Il campo elettrico è una grandezza vettoriale che descrive l'influenza esercitata da cariche elettriche su altre cariche presenti nello spazio circostante. Esso è definito come la forza per unità di carica che una carica di prova positiva sperimenterebbe in un dato punto dello spazio. La direzione del campo elettrico in un punto è data dalla direzione della forza che agirebbe su una carica positiva posta in quel punto, mentre l'intensità del campo è proporzionale alla forza per unità di carica. Il campo elettrico generato da una carica puntiforme è radiale e decresce con il quadrato della distanza dalla carica. In presenza di più cariche, il campo elettrico totale è la somma vettoriale dei campi prodotti da ciascuna carica. Il campo elettrico è descritto anche dal concetto di linee di campo, che forniscono una rappresentazione visiva della direzione e dell'intensità del campo in ogni punto dello spazio.

Laboratorio di fisica con circuito elettrico funzionante, batteria, resistore, LED verde acceso, multimetro digitale e strumenti su banco lavoro.

Cariche Elettriche e Corrente Elettrica

Le cariche elettriche sono proprietà fondamentali delle particelle subatomiche, come elettroni e protoni, e sono la sorgente dei campi elettrici. La carica elettrica è quantizzata e la sua unità di misura nel Sistema Internazionale è il Coulomb (C). La carica elementare, ovvero la carica di un elettrone o di un protone, è di circa 1,602 x 10^-19 C. La corrente elettrica è il flusso ordinato di cariche elettriche attraverso un conduttore e si misura in Ampere (A), che corrisponde al passaggio di un Coulomb di carica in un secondo. La corrente può essere diretta (DC) o alternata (AC) e la sua intensità è data dalla relazione I = ΔQ / Δt, dove I è la corrente, ΔQ è la quantità di carica che si sposta e Δt è l'intervallo di tempo considerato.

Densità di Corrente e Forze in un Campo Elettrico

La densità di corrente, simboleggiata con la lettera J, è una grandezza vettoriale che esprime la quantità di corrente elettrica che fluisce per unità di area attraverso una sezione trasversale di un conduttore, e si misura in Ampere per metro quadrato (A/m^2). Questa grandezza è particolarmente utile per descrivere la distribuzione della corrente in conduttori di diverse forme e dimensioni. Inoltre, una carica q posta in un campo elettrico E sperimenta una forza F, data dal prodotto vettoriale F = qE. Il lavoro compiuto per spostare una carica in un campo elettrico è dato dalla relazione L = F · d, dove d è lo spostamento della carica. Questo lavoro è equivalente all'energia potenziale elettrica che la carica acquisisce o perde a seconda del movimento nel campo.

Potenziale Elettrico e Capacità Elettrica

Il potenziale elettrico è una grandezza scalare che misura l'energia potenziale per unità di carica in un punto di un campo elettrico, e si misura in Volt (V). Un Volt è definito come il lavoro di un Joule necessario per spostare una carica di un Coulomb da un punto a un altro. La capacità elettrica è la misura della capacità di un condensatore di immagazzinare carica elettrica per una data differenza di potenziale. La relazione tra carica Q, capacità C e differenza di potenziale V è data da Q = CV. La capacità di un condensatore dipende dalla geometria delle sue armature e dal materiale dielettrico interposto tra di esse. Per un condensatore con armature piane e parallele, la capacità è data da C = εA/d, dove ε è la permittività del dielettrico, A è l'area delle armature e d è la distanza tra di esse. L'energia immagazzinata in un condensatore è data dalla formula E = ½ CV^2.

Resistenze e Legge di Ohm

Le resistenze sono componenti che si oppongono al passaggio della corrente elettrica e sono caratterizzate dalla legge di Ohm, che stabilisce che la tensione V ai capi di un resistore è direttamente proporzionale alla corrente I che lo attraversa, secondo la relazione V = RI, dove R è la resistenza misurata in Ohm (Ω). La resistenza di un materiale dipende dalla sua natura, dalle sue dimensioni geometriche e dalla temperatura. La resistenza può essere paragonata a una forma di attrito elettrico e la sua relazione con la tensione e la corrente può essere rappresentata da una curva caratteristica. La conduttanza è l'inverso della resistenza e rappresenta la facilità con cui un materiale conduce la corrente, misurata in Siemens (S).

Resistività e Dipendenza dalla Temperatura

La resistività è una proprietà intrinseca dei materiali che indica la loro resistenza al passaggio della corrente elettrica, misurata in ohm-metro (Ω·m). La resistività è influenzata dalla temperatura: per la maggior parte dei conduttori, aumenta con l'aumento della temperatura secondo un coefficiente di temperatura positivo α. La relazione tra la resistenza R a una temperatura t e la resistenza R0 a una temperatura di riferimento (spesso 20°C) è data da R = R0(1 + α(t - 20°C)). Questa relazione permette di calcolare la resistenza di un conduttore conoscendo la sua resistività, le sue dimensioni e la sua temperatura.

Potenza e Resistori Commerciali

La potenza elettrica dissipata in un resistore è il risultato dell'effetto Joule e si calcola con la formula P = VI, dove P è la potenza in Watt (W), V è la tensione in Volt (V) e I è la corrente in Ampere (A). Esistono formule equivalenti che esprimono la potenza in funzione della resistenza e della corrente, come P = I^2R o P = V^2/R. I resistori commerciali sono disponibili in una vasta gamma di valori di resistenza, tolleranze e potenze nominali. I valori standard di resistenza sono organizzati in serie, come la serie E12, e i resistori sono spesso contrassegnati con un codice a colori per facilitarne l'identificazione. Per l'apprendimento pratico, esistono simulatori di circuiti, come il Circuit Construction Kit di PhET, che permettono di costruire circuiti virtuali e di esplorare le relazioni tra tensione, corrente e resistenza.

Mostra di più

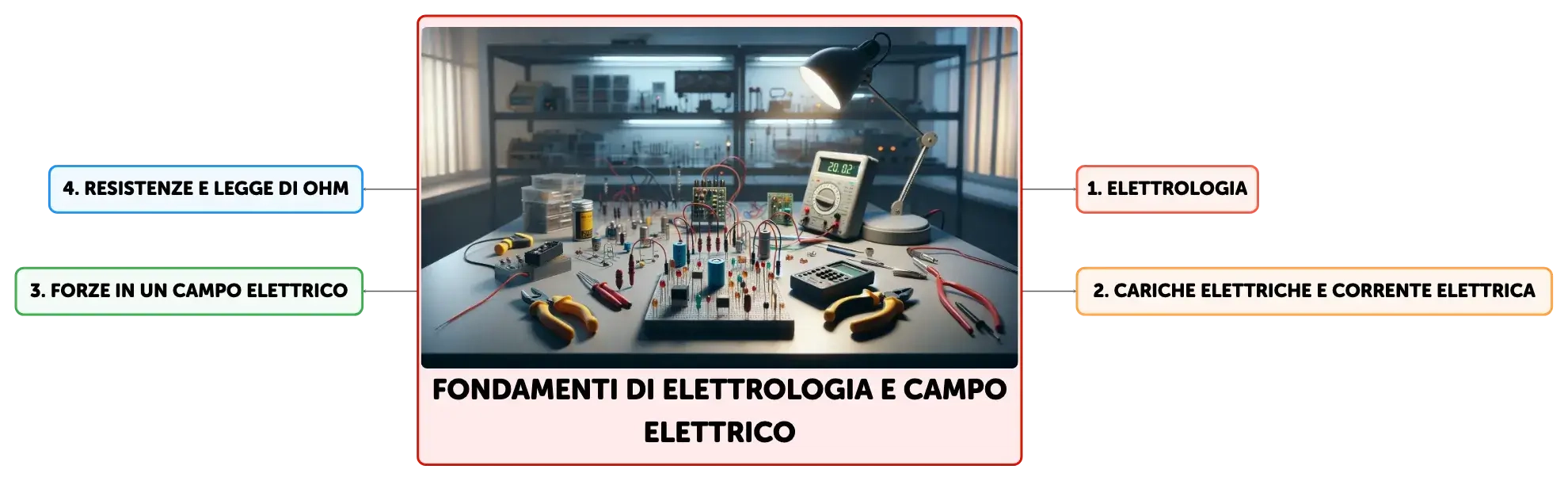

Fondamenti di Elettrologia e Campo Elettrico

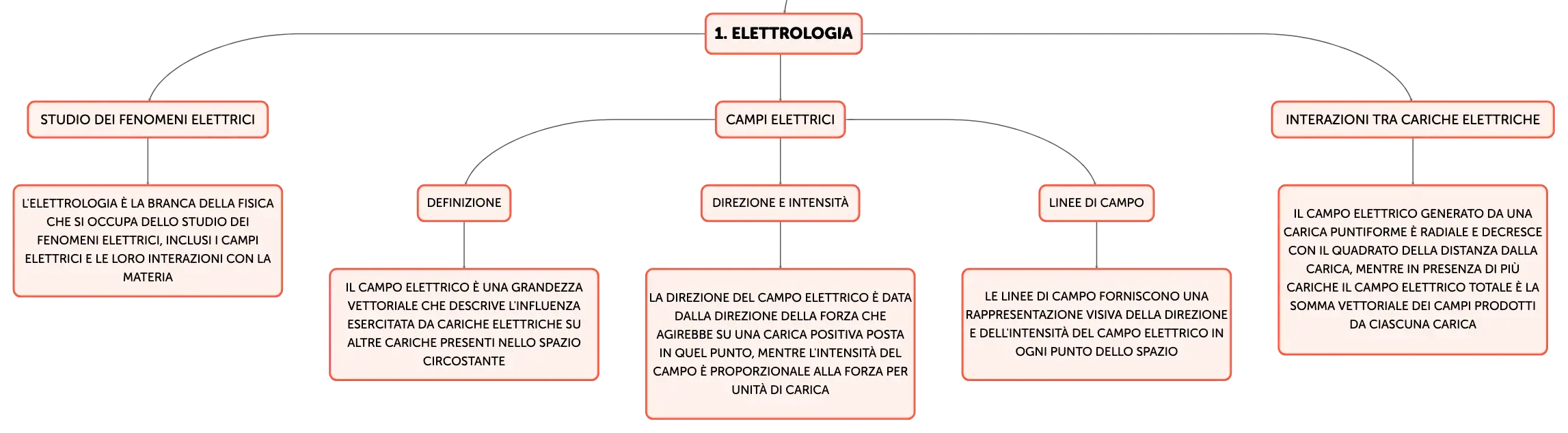

Elettrologia

Studio dei fenomeni elettrici

L'elettrologia è la branca della fisica che si occupa dello studio dei fenomeni elettrici, inclusi i campi elettrici e le loro interazioni con la materia

Campi elettrici

Definizione

Il campo elettrico è una grandezza vettoriale che descrive l'influenza esercitata da cariche elettriche su altre cariche presenti nello spazio circostante

Direzione e intensità

La direzione del campo elettrico è data dalla direzione della forza che agirebbe su una carica positiva posta in quel punto, mentre l'intensità del campo è proporzionale alla forza per unità di carica

Linee di campo

Le linee di campo forniscono una rappresentazione visiva della direzione e dell'intensità del campo elettrico in ogni punto dello spazio

Interazioni tra cariche elettriche

Il campo elettrico generato da una carica puntiforme è radiale e decresce con il quadrato della distanza dalla carica, mentre in presenza di più cariche il campo elettrico totale è la somma vettoriale dei campi prodotti da ciascuna carica

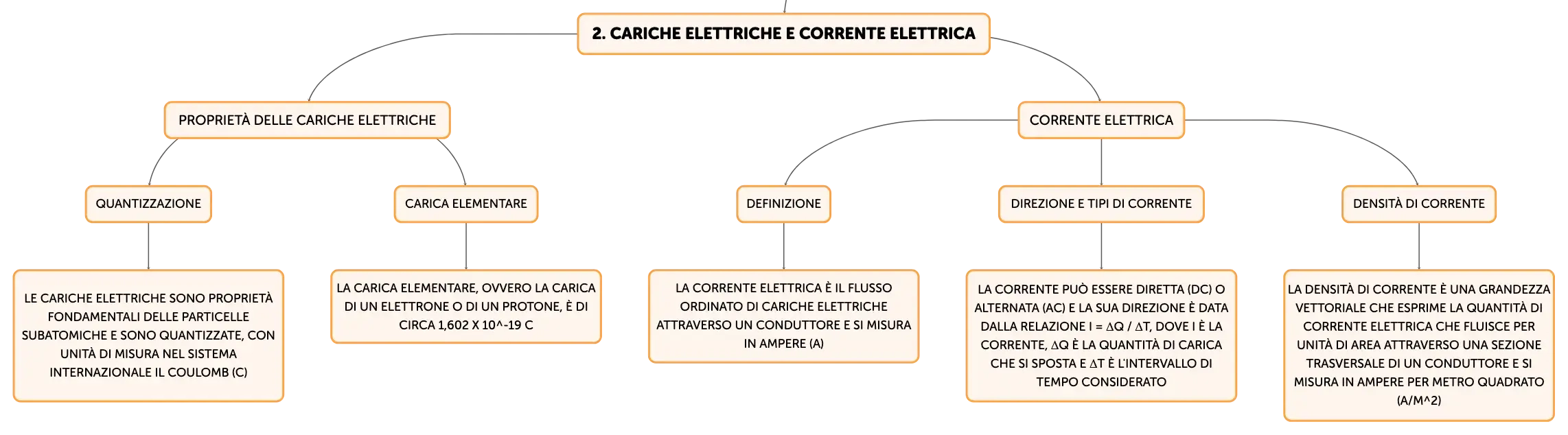

Cariche elettriche e corrente elettrica

Proprietà delle cariche elettriche

Quantizzazione

Le cariche elettriche sono proprietà fondamentali delle particelle subatomiche e sono quantizzate, con unità di misura nel Sistema Internazionale il Coulomb (C)

Carica elementare

La carica elementare, ovvero la carica di un elettrone o di un protone, è di circa 1,602 x 10^-19 C

Corrente elettrica

Definizione

La corrente elettrica è il flusso ordinato di cariche elettriche attraverso un conduttore e si misura in Ampere (A)

Direzione e tipi di corrente

La corrente può essere diretta (DC) o alternata (AC) e la sua direzione è data dalla relazione I = ΔQ / Δt, dove I è la corrente, ΔQ è la quantità di carica che si sposta e Δt è l'intervallo di tempo considerato

Densità di corrente

La densità di corrente è una grandezza vettoriale che esprime la quantità di corrente elettrica che fluisce per unità di area attraverso una sezione trasversale di un conduttore e si misura in Ampere per metro quadrato (A/m^2)

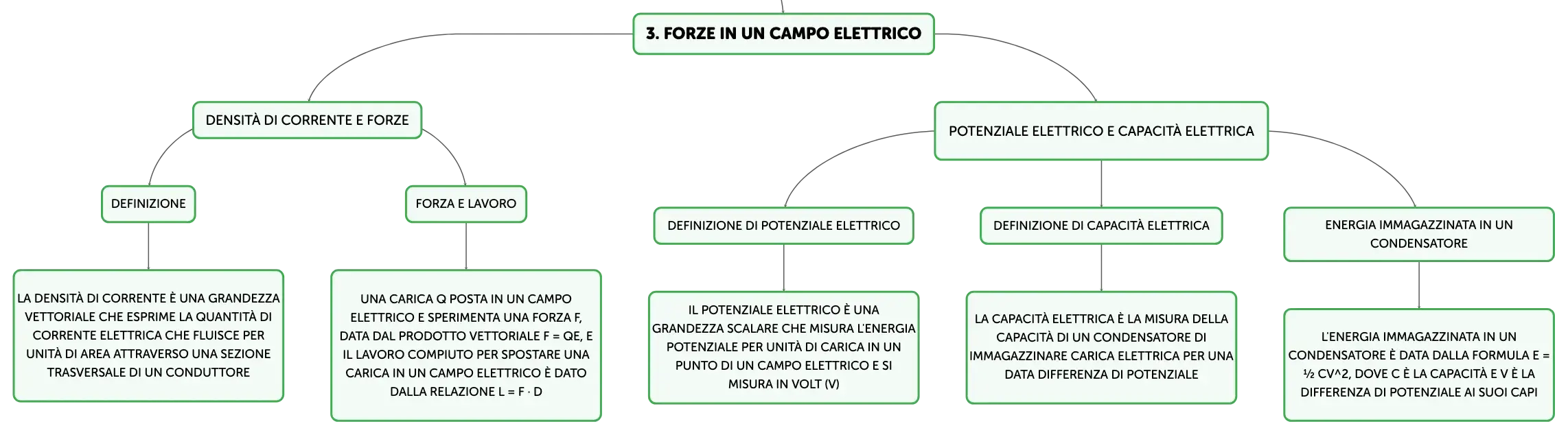

Forze in un campo elettrico

Densità di corrente e forze

Definizione

La densità di corrente è una grandezza vettoriale che esprime la quantità di corrente elettrica che fluisce per unità di area attraverso una sezione trasversale di un conduttore

Forza e lavoro

Una carica q posta in un campo elettrico E sperimenta una forza F, data dal prodotto vettoriale F = qE, e il lavoro compiuto per spostare una carica in un campo elettrico è dato dalla relazione L = F · d

Potenziale elettrico e capacità elettrica

Definizione di potenziale elettrico

Il potenziale elettrico è una grandezza scalare che misura l'energia potenziale per unità di carica in un punto di un campo elettrico e si misura in Volt (V)

Definizione di capacità elettrica

La capacità elettrica è la misura della capacità di un condensatore di immagazzinare carica elettrica per una data differenza di potenziale

Energia immagazzinata in un condensatore

L'energia immagazzinata in un condensatore è data dalla formula E = ½ CV^2, dove C è la capacità e V è la differenza di potenziale ai suoi capi

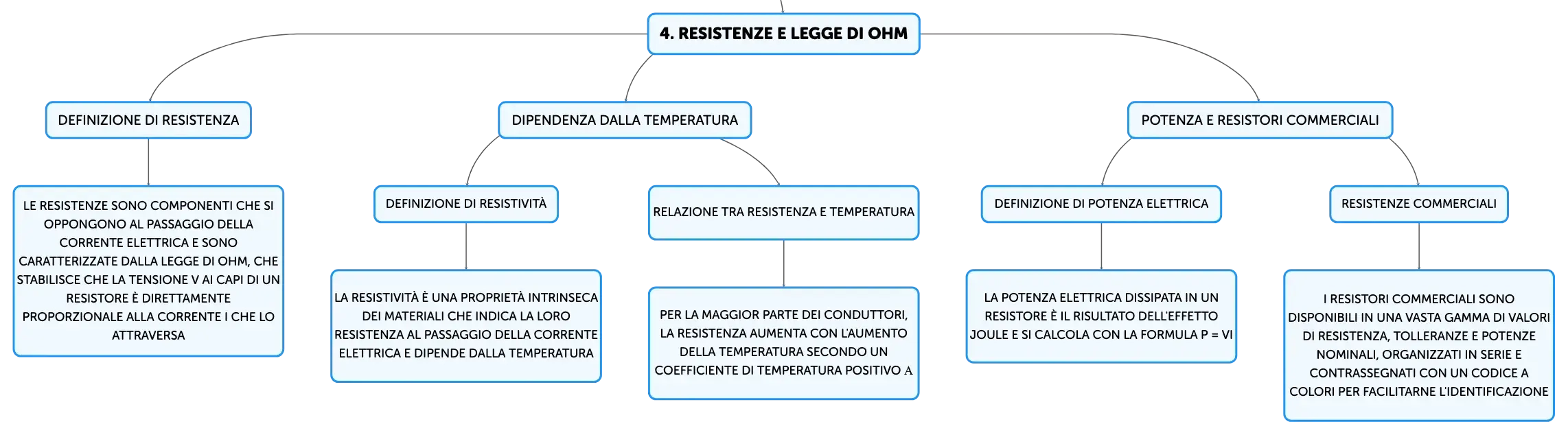

Resistenze e legge di Ohm

Definizione di resistenza

Dipendenza dalla temperatura

Definizione di resistività

La resistività è una proprietà intrinseca dei materiali che indica la loro resistenza al passaggio della corrente elettrica e dipende dalla temperatura

Relazione tra resistenza e temperatura

Per la maggior parte dei conduttori, la resistenza aumenta con l'aumento della temperatura secondo un coefficiente di temperatura positivo α

Potenza e resistori commerciali

Definizione di potenza elettrica

La potenza elettrica dissipata in un resistore è il risultato dell'effetto Joule e si calcola con la formula P = VI

Resistenze commerciali

I resistori commerciali sono disponibili in una vasta gamma di valori di resistenza, tolleranze e potenze nominali, organizzati in serie e contrassegnati con un codice a colori per facilitarne l'identificazione
