L'orientamento delle planimetrie e la costruzione di poligoni sono elementi fondamentali nel disegno tecnico. Si parte dal lato o dalla circonferenza per creare forme precise, utilizzando strumenti come riga e compasso e tecniche geometriche per assicurare la correttezza delle forme.

Riassunto

Schema

Orientamento e Convenzioni nel Disegno Tecnico

Nel disegno tecnico, l'orientamento delle planimetrie rispetto ai punti cardinali, in particolare il Nord, è una convenzione standard che facilita la comprensione e l'interpretazione dei progetti. Questo orientamento fornisce un riferimento geografico costante, essenziale per la corretta lettura delle mappe e dei piani di costruzione. Inoltre, per descrivere la posizione degli elementi all'interno di un disegno, si utilizzano termini come "destra", "sinistra", "alto" e "basso", che si riferiscono alla prospettiva dell'osservatore rispetto al disegno stesso, garantendo una comunicazione chiara e univoca.

Tavolo in legno chiaro con foglio di carta per disegno tecnico, esagono regolare al centro, compasso in acciaio, squadra trasparente, righello e goniometro.

Costruzione di Poligoni a Partire dal Lato

La costruzione di poligoni a partire da un lato prevede l'utilizzo di tecniche geometriche precise. Per esempio, per costruire un triangolo equilatero, si parte dal tracciamento di un segmento che rappresenta un lato, quindi si disegnano archi di circonferenza con centro in ciascuna estremità del segmento e raggio pari alla lunghezza del lato. L'intersezione degli archi determina il terzo vertice del triangolo. Per quadrati e altri poligoni regolari, si procede con la costruzione di perpendicolari e l'uso del compasso per determinare i vertici restanti. Queste tecniche si basano su principi geometrici fondamentali e richiedono l'uso di strumenti come riga e compasso per garantire precisione e correttezza delle forme.

Costruzione di Poligoni a Partire dalla Circonferenza

La costruzione di poligoni inscritti in una circonferenza inizia con il tracciamento di un diametro e di una perpendicolare al centro, dividendo la circonferenza in quattro parti uguali. Questi assi servono come riferimento per posizionare i vertici del poligono sulla circonferenza. La divisione della circonferenza in parti uguali varia a seconda del numero di lati del poligono: per un esagono, ad esempio, si divide la circonferenza in sei parti uguali. Questo processo richiede un'accurata misurazione degli angoli e l'uso di tecniche specifiche per garantire che tutti i lati del poligono siano congruenti e che i vertici siano equidistanti dal centro.

Varianti e Verifiche nella Costruzione di Poligoni

Esistono numerose varianti nelle tecniche di costruzione dei poligoni, che possono includere l'uso di linee di costruzione aggiuntive o la rotazione di figure rispetto agli assi convenzionali. È fondamentale verificare la correttezza delle costruzioni, assicurandosi che i lati opposti siano paralleli e che le misure corrispondano alle specifiche. Questo si ottiene attraverso l'uso di strumenti come squadre, goniometri e compassi, che permettono di controllare la congruenza degli archi e l'angolazione dei vertici. Queste verifiche sono essenziali per mantenere la simmetria e le proporzioni corrette del poligono, in linea con i requisiti del disegno tecnico.

Ripasso e Rifinitura del Poligono

Dopo la costruzione del poligono, sia che si parta dal lato sia che si parta dalla circonferenza, il passaggio finale è il ripasso e la rifinitura. Questo include il collegamento dei vertici con linee rette per delineare il perimetro del poligono e l'eliminazione delle linee di costruzione ausiliarie. È importante che il ripasso sia eseguito con precisione per ottenere un disegno chiaro e definito. Questa fase consolida il lavoro svolto e rende il poligono pronto per l'uso pratico o per ulteriori elaborazioni, assicurando che il risultato finale sia di alta qualità e conforme agli standard del disegno tecnico.

Mostra di più

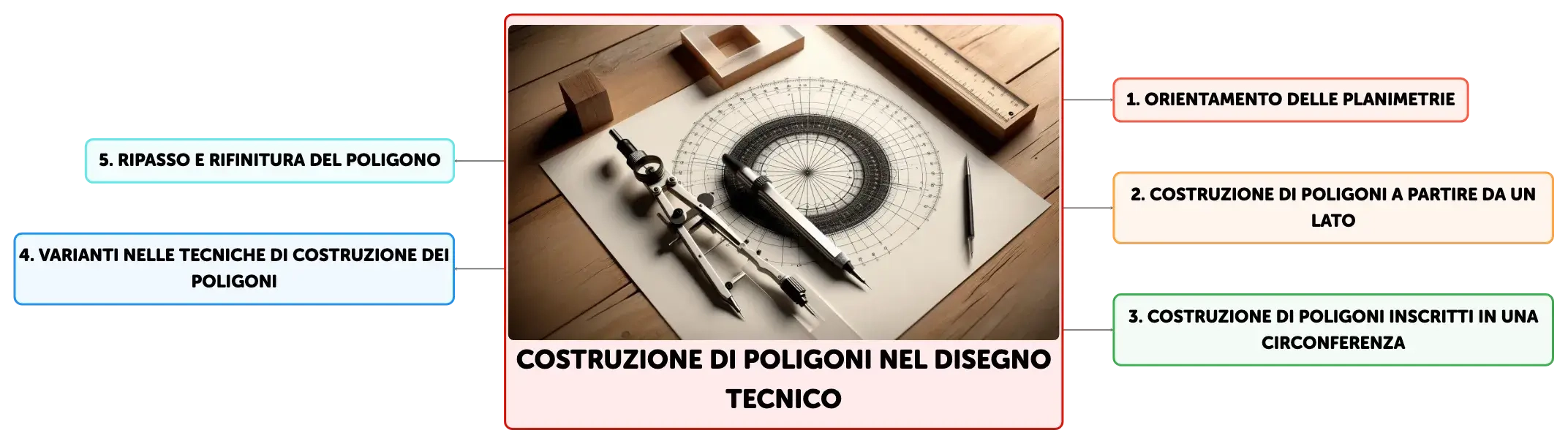

Costruzione di poligoni nel disegno tecnico

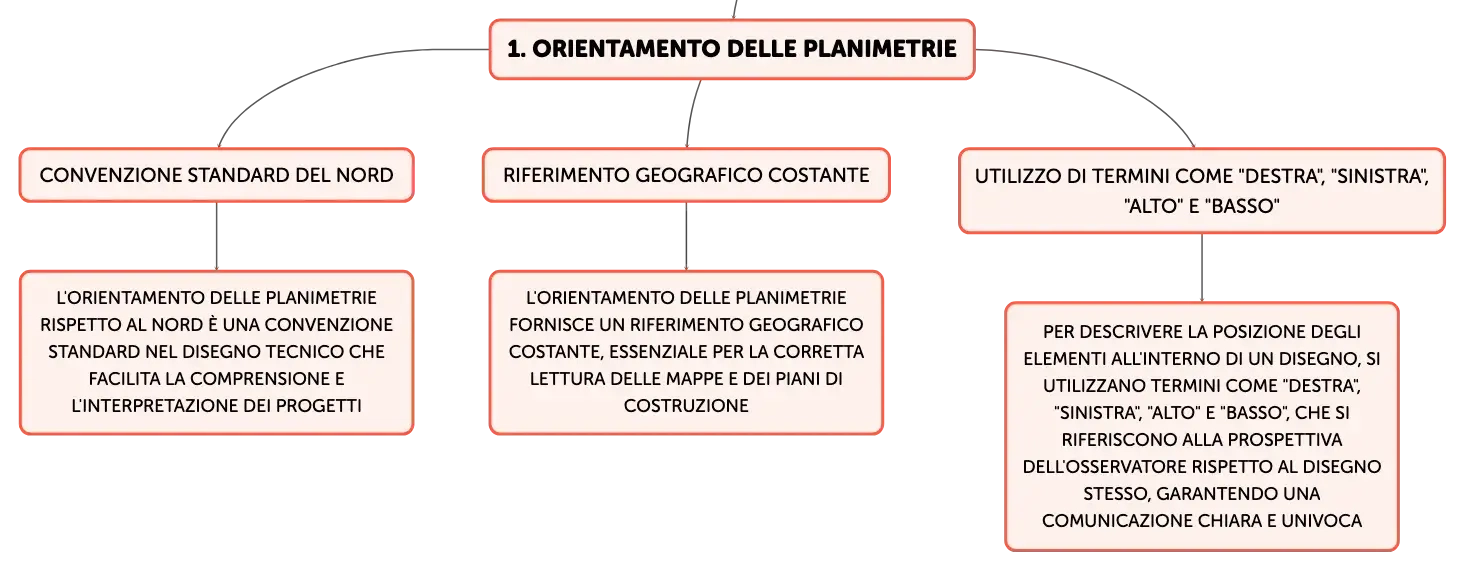

Orientamento delle planimetrie

Convenzione standard del Nord

L'orientamento delle planimetrie rispetto al Nord è una convenzione standard nel disegno tecnico che facilita la comprensione e l'interpretazione dei progetti

Riferimento geografico costante

L'orientamento delle planimetrie fornisce un riferimento geografico costante, essenziale per la corretta lettura delle mappe e dei piani di costruzione

Utilizzo di termini come "destra", "sinistra", "alto" e "basso"

Per descrivere la posizione degli elementi all'interno di un disegno, si utilizzano termini come "destra", "sinistra", "alto" e "basso", che si riferiscono alla prospettiva dell'osservatore rispetto al disegno stesso, garantendo una comunicazione chiara e univoca

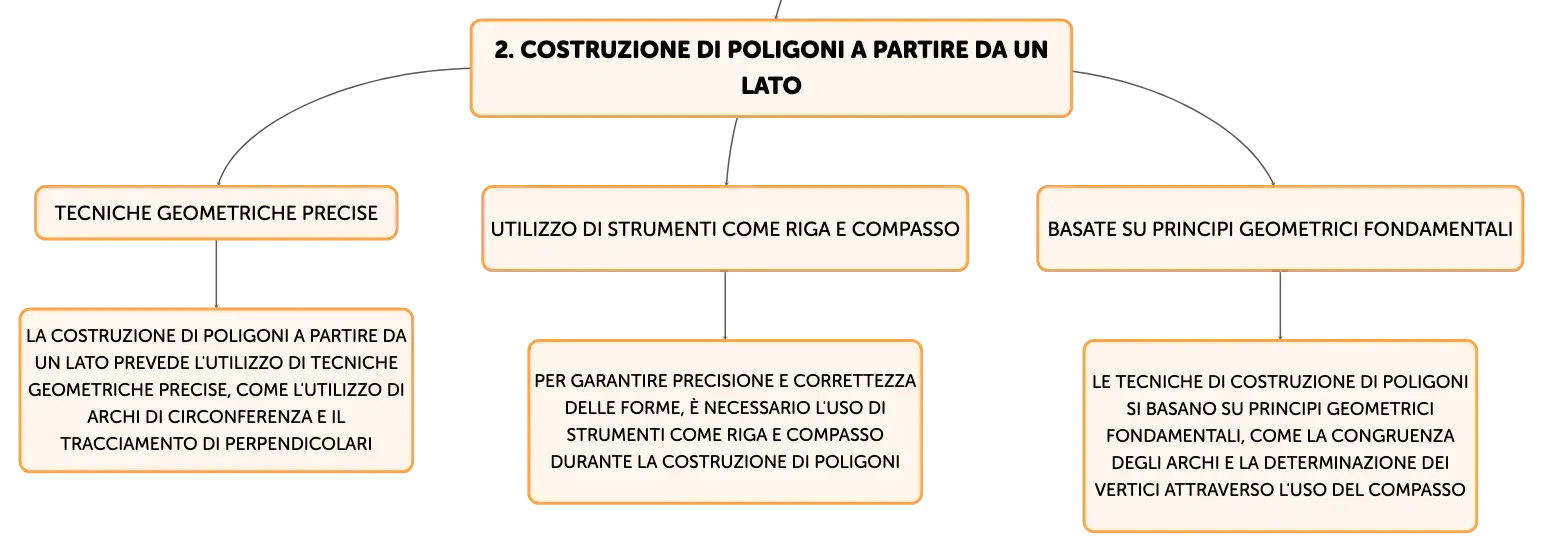

Costruzione di poligoni a partire da un lato

Tecniche geometriche precise

La costruzione di poligoni a partire da un lato prevede l'utilizzo di tecniche geometriche precise, come l'utilizzo di archi di circonferenza e il tracciamento di perpendicolari

Utilizzo di strumenti come riga e compasso

Per garantire precisione e correttezza delle forme, è necessario l'uso di strumenti come riga e compasso durante la costruzione di poligoni

Basate su principi geometrici fondamentali

Le tecniche di costruzione di poligoni si basano su principi geometrici fondamentali, come la congruenza degli archi e la determinazione dei vertici attraverso l'uso del compasso

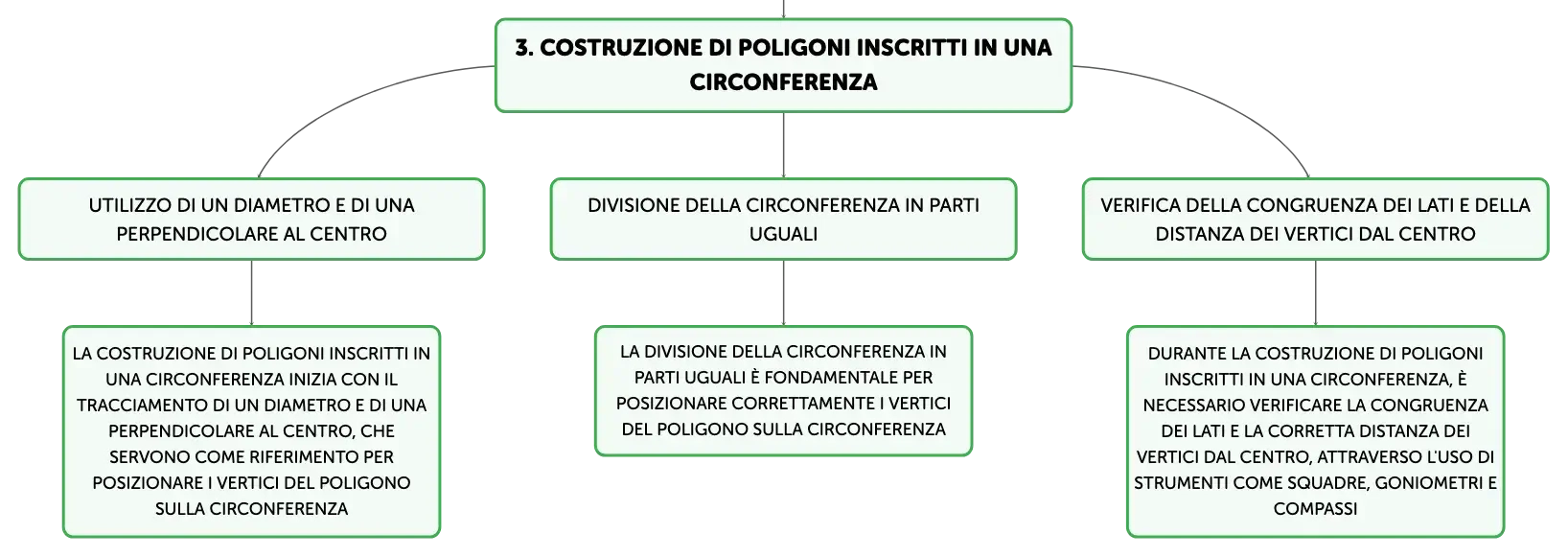

Costruzione di poligoni inscritti in una circonferenza

Utilizzo di un diametro e di una perpendicolare al centro

La costruzione di poligoni inscritti in una circonferenza inizia con il tracciamento di un diametro e di una perpendicolare al centro, che servono come riferimento per posizionare i vertici del poligono sulla circonferenza

Divisione della circonferenza in parti uguali

La divisione della circonferenza in parti uguali è fondamentale per posizionare correttamente i vertici del poligono sulla circonferenza

Verifica della congruenza dei lati e della distanza dei vertici dal centro

Durante la costruzione di poligoni inscritti in una circonferenza, è necessario verificare la congruenza dei lati e la corretta distanza dei vertici dal centro, attraverso l'uso di strumenti come squadre, goniometri e compassi

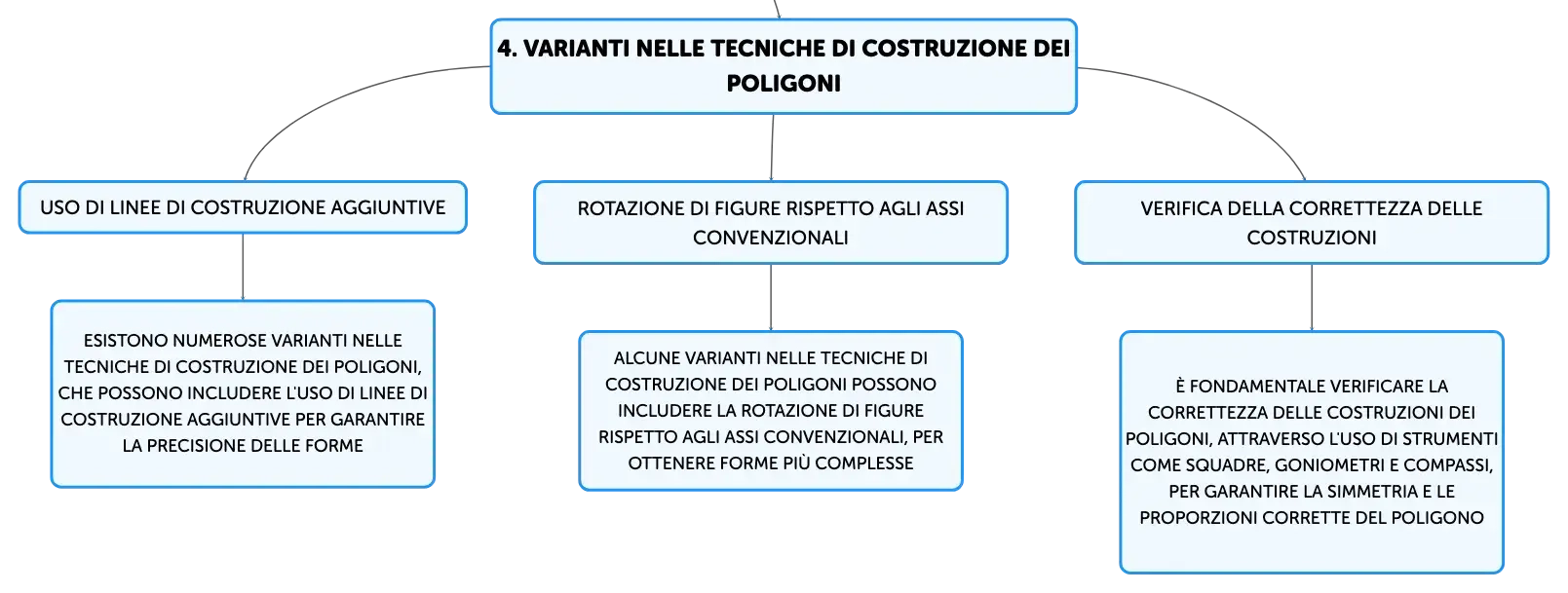

Varianti nelle tecniche di costruzione dei poligoni

Uso di linee di costruzione aggiuntive

Esistono numerose varianti nelle tecniche di costruzione dei poligoni, che possono includere l'uso di linee di costruzione aggiuntive per garantire la precisione delle forme

Rotazione di figure rispetto agli assi convenzionali

Alcune varianti nelle tecniche di costruzione dei poligoni possono includere la rotazione di figure rispetto agli assi convenzionali, per ottenere forme più complesse

Verifica della correttezza delle costruzioni

È fondamentale verificare la correttezza delle costruzioni dei poligoni, attraverso l'uso di strumenti come squadre, goniometri e compassi, per garantire la simmetria e le proporzioni corrette del poligono

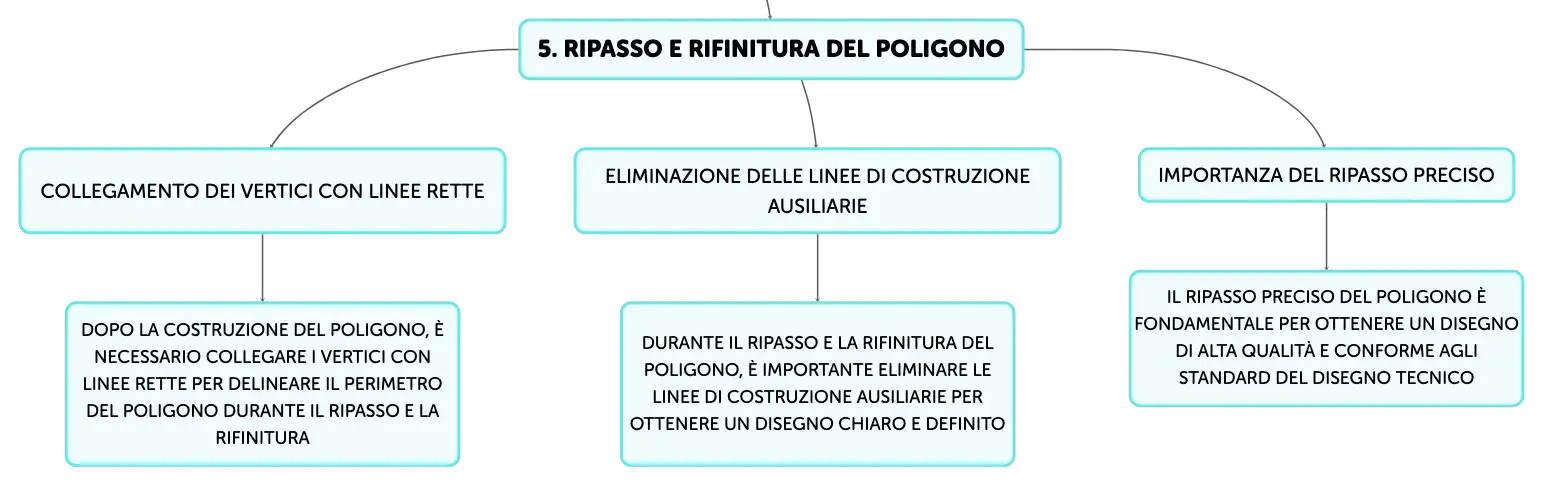

Ripasso e rifinitura del poligono

Collegamento dei vertici con linee rette

Dopo la costruzione del poligono, è necessario collegare i vertici con linee rette per delineare il perimetro del poligono durante il ripasso e la rifinitura

Eliminazione delle linee di costruzione ausiliarie

Durante il ripasso e la rifinitura del poligono, è importante eliminare le linee di costruzione ausiliarie per ottenere un disegno chiaro e definito

Importanza del ripasso preciso

Il ripasso preciso del poligono è fondamentale per ottenere un disegno di alta qualità e conforme agli standard del disegno tecnico
