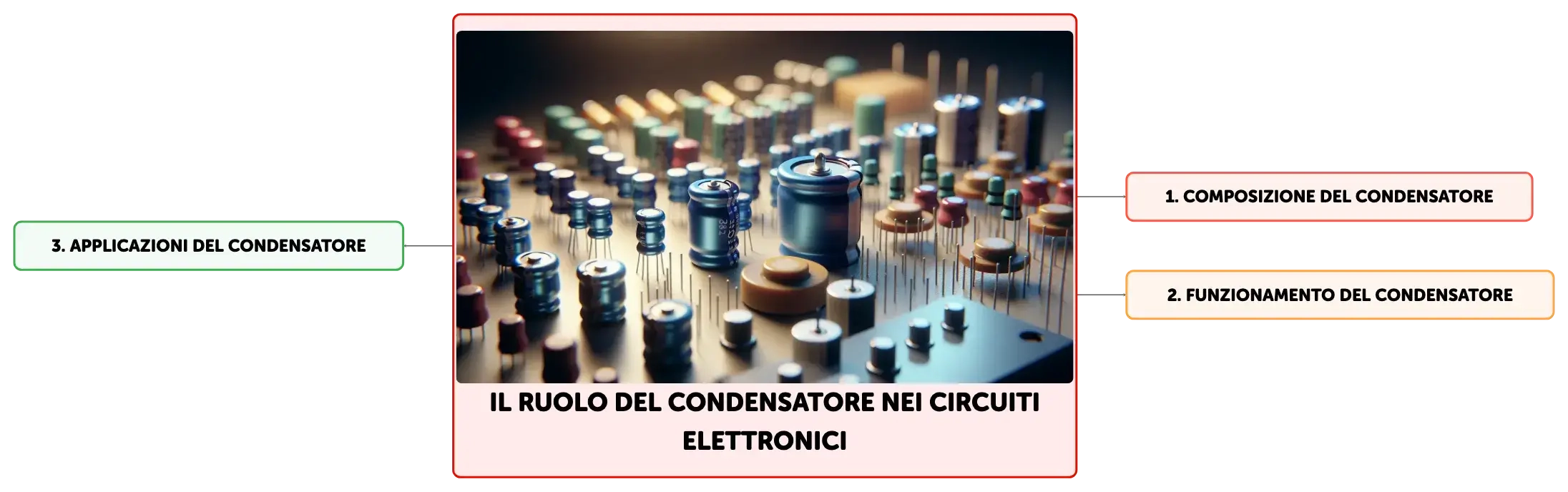

Il ruolo del condensatore nei circuiti elettronici

Il Condensatore: Struttura e Principio di Funzionamento

Il condensatore è un componente elettronico passivo che gioca un ruolo cruciale in molti circuiti elettrici ed elettronici. È composto da due conduttori, noti come piastre o armature, separati da un materiale isolante chiamato dielettrico. Le armature possono accumulare cariche elettriche di segno opposto, una con carica positiva Q e l'altra con carica negativa -Q, quando sono collegate ai poli di una sorgente di tensione. Questo processo crea un campo elettrico all'interno del dielettrico e una differenza di potenziale ΔV tra le armature. La capacità del condensatore di immagazzinare energia sotto forma di campo elettrico lo rende indispensabile in applicazioni come il filtraggio di segnali, il temporaneo stoccaggio di energia e la regolazione di flussi di corrente.

Capacità Elettrica e Unità di Misura

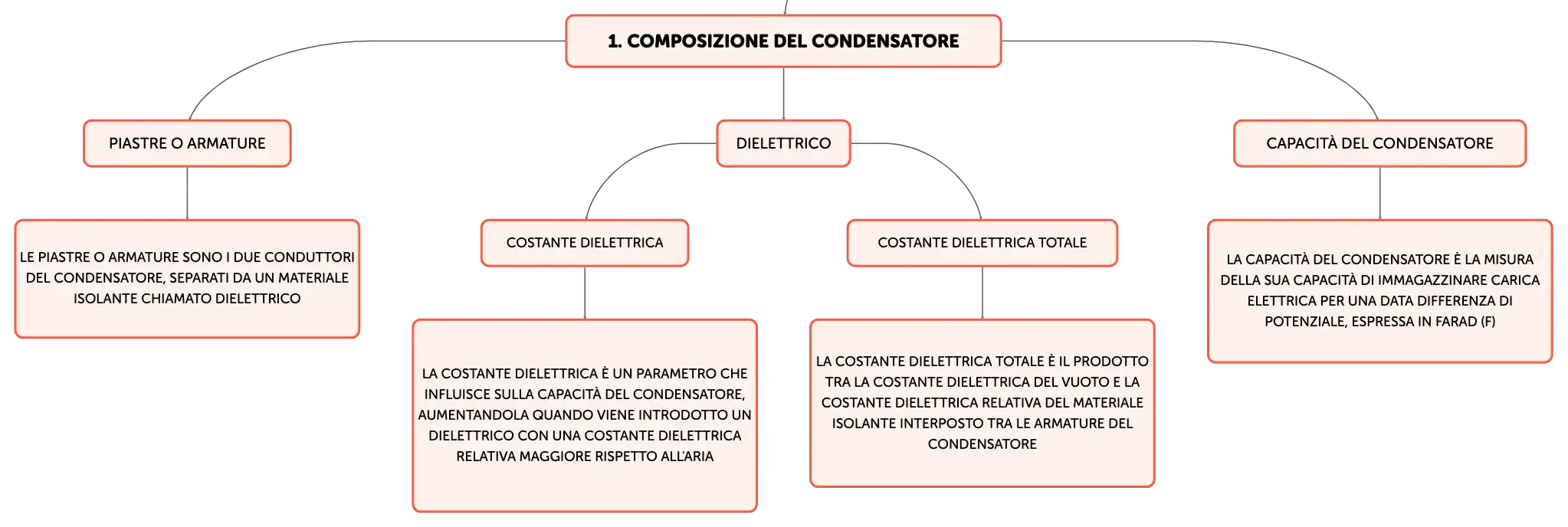

La capacità elettrica (C) di un condensatore è la misura della sua capacità di immagazzinare carica elettrica per una data differenza di potenziale. Si esprime in farad (F), che rappresenta la quantità di carica elettrica in coulomb che può essere immagazzinata per ogni volt di differenza di potenziale. Poiché il farad è un'unità molto grande, si utilizzano più comunemente i suoi sottomultipli: microfarad (μF), nanofarad (nF) e picofarad (pF). La relazione tra carica Q, capacità C e differenza di potenziale ΔV è data dalla formula Q = CΔV. La capacità è influenzata dalle dimensioni fisiche delle armature, come l'area A e la distanza d tra di esse, e dalla costante dielettrica ε del materiale isolante interposto.

Fattori che Influenzano la Capacità di un Condensatore

La capacità di un condensatore è direttamente proporzionale all'area A delle armature e inversamente proporzionale alla distanza d tra di esse. L'introduzione di un dielettrico con una costante dielettrica relativa εr (rispetto alla permittività del vuoto ε0) aumenta la capacità del condensatore rispetto a quella che avrebbe con un dielettrico di aria. La costante dielettrica totale ε è il prodotto di ε0 e εr. Questi parametri sono essenziali nella progettazione di condensatori per specifiche applicazioni, come i dispositivi di input sensibili al tocco, dove una variazione della capacità può essere utilizzata per rilevare l'interazione dell'utente.

Il Campo Elettrico nel Condensatore

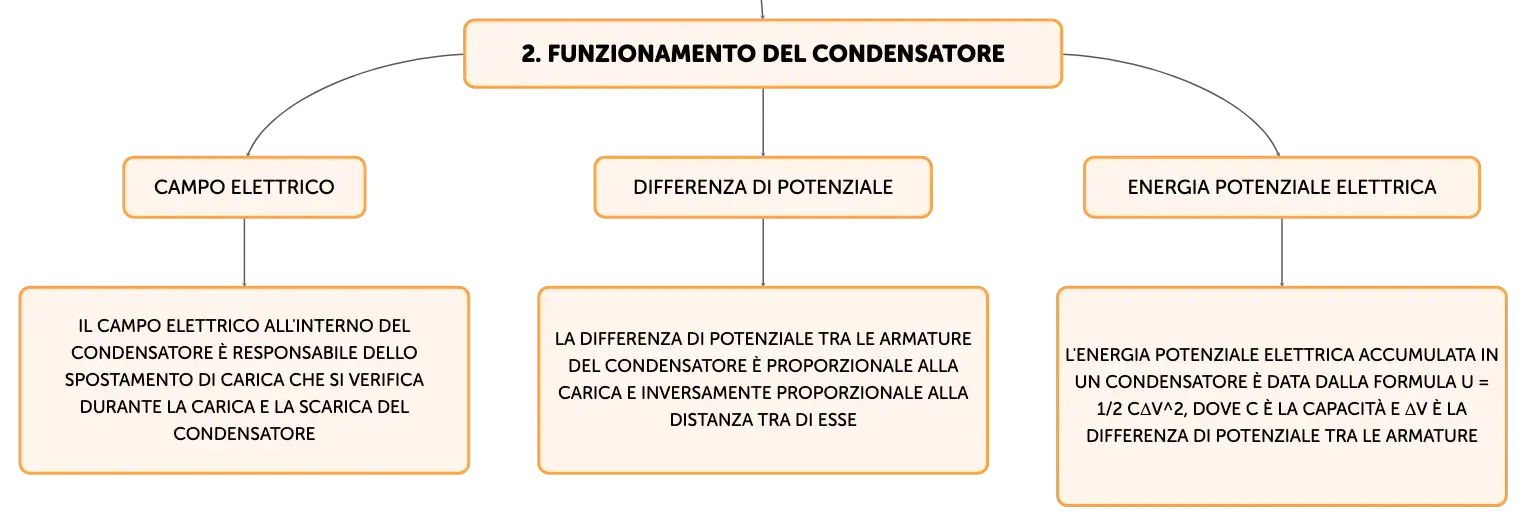

All'interno di un condensatore, il campo elettrico tra le armature è uniforme e diretto dalla piastra positiva a quella negativa. L'intensità del campo elettrico E è proporzionale alla differenza di potenziale ΔV e inversamente proporzionale alla distanza d, secondo la relazione E = ΔV/d. Questo campo può essere espresso sia in newton per coulomb (N/C) che in volt per metro (V/m), poiché queste unità di misura sono equivalenti. Il campo elettrico è responsabile dello spostamento di carica che si verifica durante la carica e la scarica del condensatore.

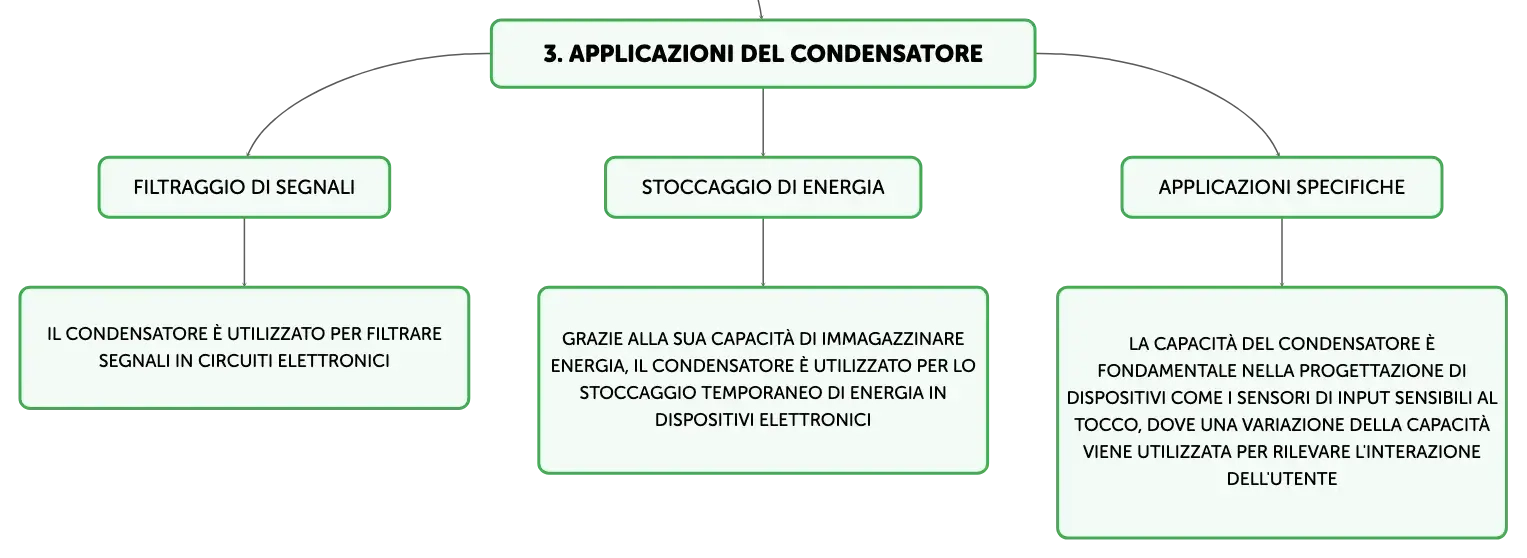

Energia Immagazzinata nei Condensatori e le Loro Applicazioni

L'energia potenziale elettrica U accumulata in un condensatore è data dalla formula U = 1/2 CΔV^2, dove C è la capacità e ΔV è la differenza di potenziale tra le armature. Questa energia può essere rilasciata rapidamente per fornire un impulso di corrente, come nei defibrillatori, dove è necessario un rapido rilascio di energia per ripristinare il ritmo cardiaco normale. Inoltre, i condensatori sono utilizzati nei flash fotografici per convertire l'energia elettrica accumulata in luce. Queste e altre applicazioni evidenziano il ruolo fondamentale dei condensatori nella tecnologia moderna, dalla elettronica di consumo alla medicina.
