Il trasformatore monofase

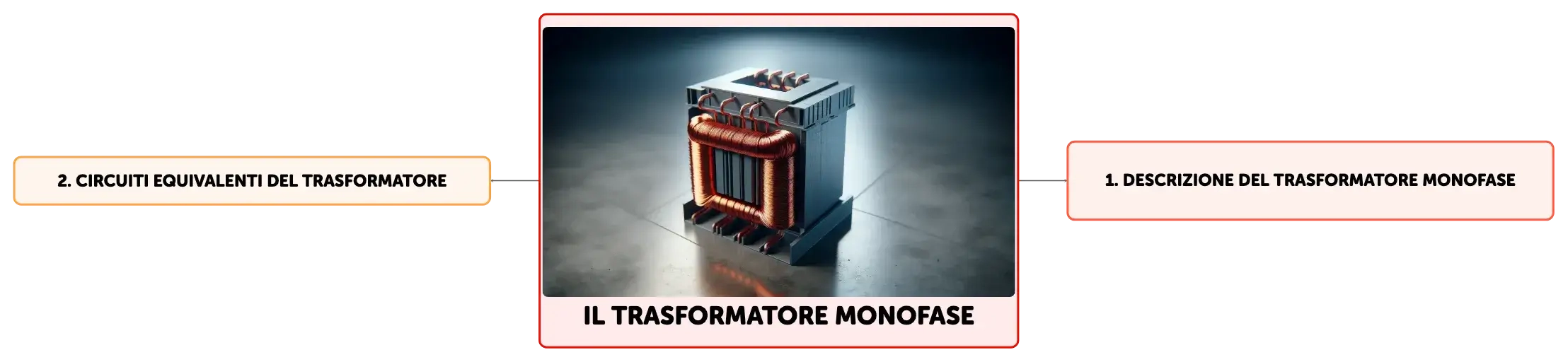

Concept Map
Il trasformatore monofase è un dispositivo elettrotecnico che permette il trasferimento di energia elettrica tra circuiti tramite induzione elettromagnetica. Il suo principio di funzionamento si basa su due avvolgimenti, il primario e il secondario, e l'induzione di tensione attraverso un nucleo ferromagnetico. Le prove a vuoto e in corto circuito sono fondamentali per calcolare resistenze e reattanze del circuito equivalente del trasformatore.
Summary
Outline
Il Principio di Funzionamento del Trasformatore Monofase
Il trasformatore monofase è un componente elettrotecnico che consente il trasferimento di energia elettrica tra due circuiti mediante induzione elettromagnetica. Il nucleo, composto da lamine di materiale ferromagnetico per ridurre le perdite per correnti parassite, ospita due avvolgimenti: il primario e il secondario, con un numero di spire N1 e N2. Applicando una tensione alternata V1 al primario, si genera un flusso magnetico variabile Φ nel nucleo, che induce una tensione V2 nel secondario. In condizioni di vuoto, con il secondario non connesso a un carico, la corrente I2 è assente e la corrente primaria I0, detta magnetizzante, è necessaria per stabilire il flusso Φ. Le tensioni indotte sono direttamente proporzionali al numero di spire e alla variazione temporale del flusso magnetico. La tensione V1 è in fase con la variazione di flusso, mentre V2 è sfasata di 180 gradi rispetto a V1. Il rapporto di trasformazione K, che descrive il rapporto tra le tensioni al primario e al secondario in condizioni di vuoto, è dato dal rapporto tra il numero di spire N1 e N2.Funzionamento a Carico e Circuito Equivalente del Trasformatore Reale
In condizioni di carico, con il secondario connesso a un'impedenza Zu, la corrente I2 genera un flusso magnetico Φ2 che si sovrappone al flusso principale Φ. Per mantenere inalterato il flusso nel nucleo, una corrente aggiuntiva I21 nel primario compensa l'effetto di I2. Il principio delle amperspire garantisce che il flusso totale rimanga costante. Nel trasformatore reale, si devono considerare le resistenze interne degli avvolgimenti R1 e R2 e le reattanze di dispersione X1 e X2, che rappresentano i flussi magnetici non mutuamente accoppiati. Il modello del trasformatore reale include queste resistenze e reattanze, oltre al ramo magnetizzante che tiene conto della corrente I0. Le equazioni di Kirchhoff per i circuiti primario e secondario consentono di calcolare le cadute di tensione ohmiche e induttive e di definire il circuito equivalente del trasformatore.Circuito Equivalente Riferito al Primario e Semplificato
Per facilitare l'analisi del trasformatore, si utilizza un circuito equivalente con tutti gli elementi riferiti al primario o al secondario. Convertendo le impedenze del secondario in termini del primario, si ottiene un circuito equivalente riferito al primario che semplifica i calcoli. Esiste anche una versione semplificata di questo circuito equivalente che raggruppa tutte le impedenze in un unico ramo serie, rappresentato dall'impedenza Zcc, che è la somma delle impedenze Z1 e Z21 trasformate, e colloca il ramo magnetizzante Z0 in parallelo all'alimentazione. Questo modello semplificato non considera la caduta di tensione causata dalla corrente magnetizzante I0, ma è utile per analisi approssimative.Prove a Vuoto e in Corto Circuito per la Determinazione dei Parametri
Le prove a vuoto e in corto circuito sono essenziali per determinare i parametri del circuito equivalente semplificato. La prova a vuoto si effettua alimentando il trasformatore alla tensione nominale con il secondario aperto, misurando la corrente I0 e la potenza attiva P0, che corrisponde alle perdite nel nucleo di ferro. La prova in corto circuito si realizza alimentando il trasformatore alla corrente nominale con il secondario in corto circuito, misurando la tensione di corto circuito Vcc, che è molto inferiore alla tensione nominale, e la potenza attiva Pcc, che indica le perdite per effetto Joule negli avvolgimenti. Queste prove forniscono i dati necessari per calcolare le resistenze e le reattanze del circuito equivalente.
Show More

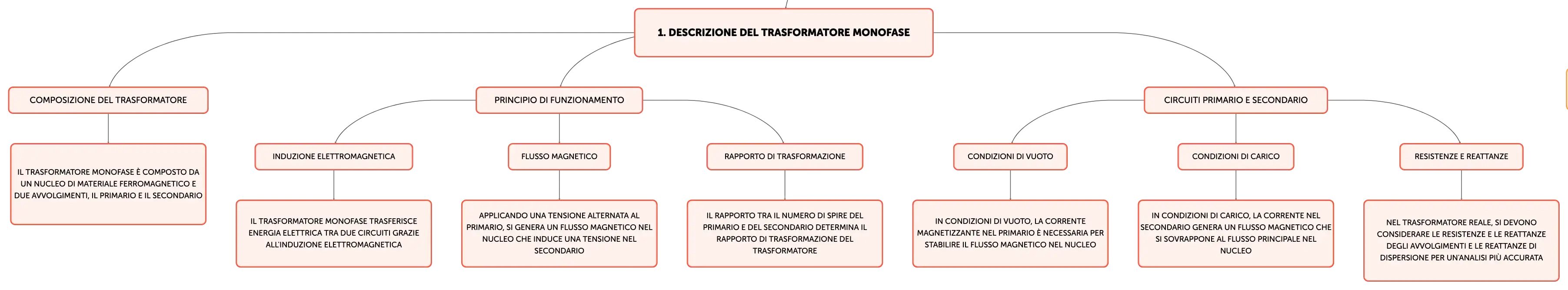

Descrizione del trasformatore monofase
Composizione del trasformatore

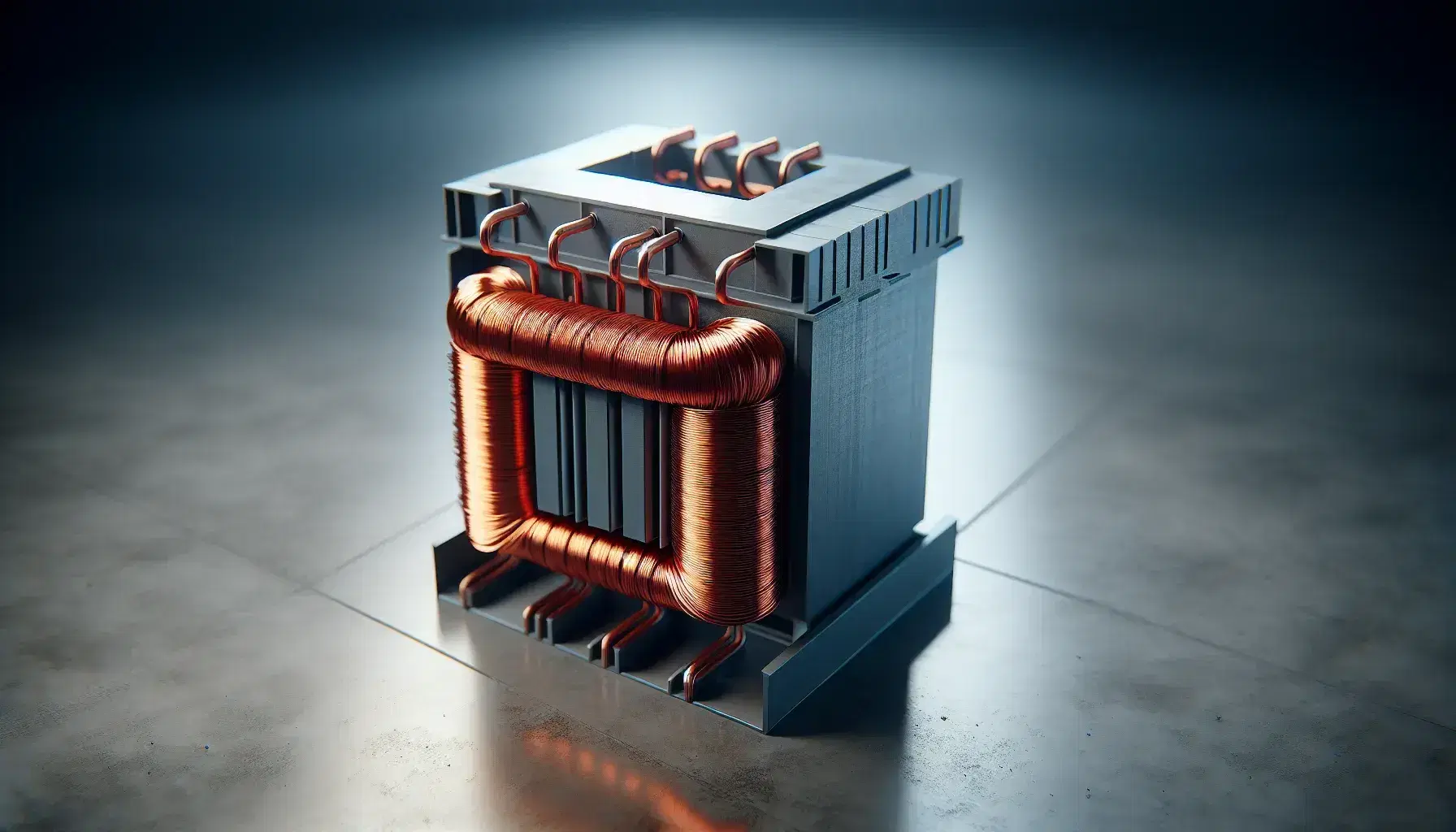

Il trasformatore monofase è composto da un nucleo di materiale ferromagnetico e due avvolgimenti, il primario e il secondario
Principio di funzionamento
Induzione elettromagnetica
Il trasformatore monofase trasferisce energia elettrica tra due circuiti grazie all'induzione elettromagnetica
Flusso magnetico
Applicando una tensione alternata al primario, si genera un flusso magnetico nel nucleo che induce una tensione nel secondario
Rapporto di trasformazione
Il rapporto tra il numero di spire del primario e del secondario determina il rapporto di trasformazione del trasformatore
Circuiti primario e secondario
Condizioni di vuoto
In condizioni di vuoto, la corrente magnetizzante nel primario è necessaria per stabilire il flusso magnetico nel nucleo
Condizioni di carico
In condizioni di carico, la corrente nel secondario genera un flusso magnetico che si sovrappone al flusso principale nel nucleo
Resistenze e reattanze
Nel trasformatore reale, si devono considerare le resistenze e le reattanze degli avvolgimenti e le reattanze di dispersione per un'analisi più accurata

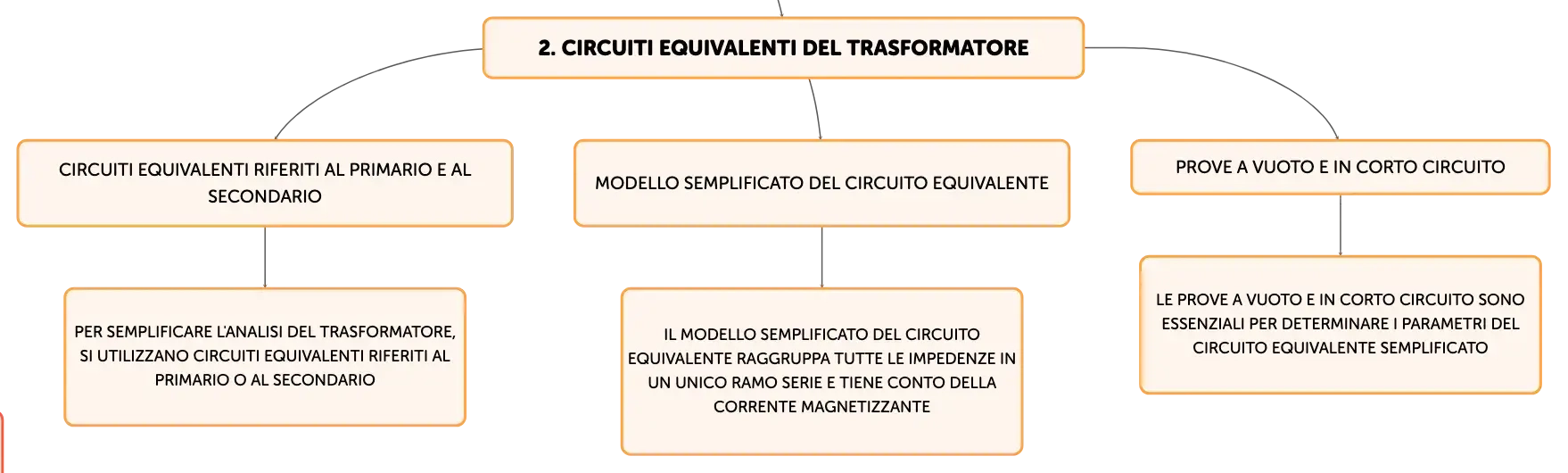

Circuiti equivalenti del trasformatore
Circuiti equivalenti riferiti al primario e al secondario
Per semplificare l'analisi del trasformatore, si utilizzano circuiti equivalenti riferiti al primario o al secondario
Modello semplificato del circuito equivalente
Il modello semplificato del circuito equivalente raggruppa tutte le impedenze in un unico ramo serie e tiene conto della corrente magnetizzante
Prove a vuoto e in corto circuito
Le prove a vuoto e in corto circuito sono essenziali per determinare i parametri del circuito equivalente semplificato
Il trasformatore monofase
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
Il nucleo del trasformatore è fatto di lamine di materiale ______ per minimizzare le perdite causate dalle ______ parassite.
ferromagnetico
correnti
01
Applicando una tensione alternata al ______ di un trasformatore, si induce una tensione nel ______ a causa di un flusso magnetico variabile.
primario
secondario
02
Il rapporto di trasformazione K di un trasformatore in condizioni di vuoto è determinato dal rapporto tra il numero di ______ N1 e N2 dei due avvolgimenti.
spire
