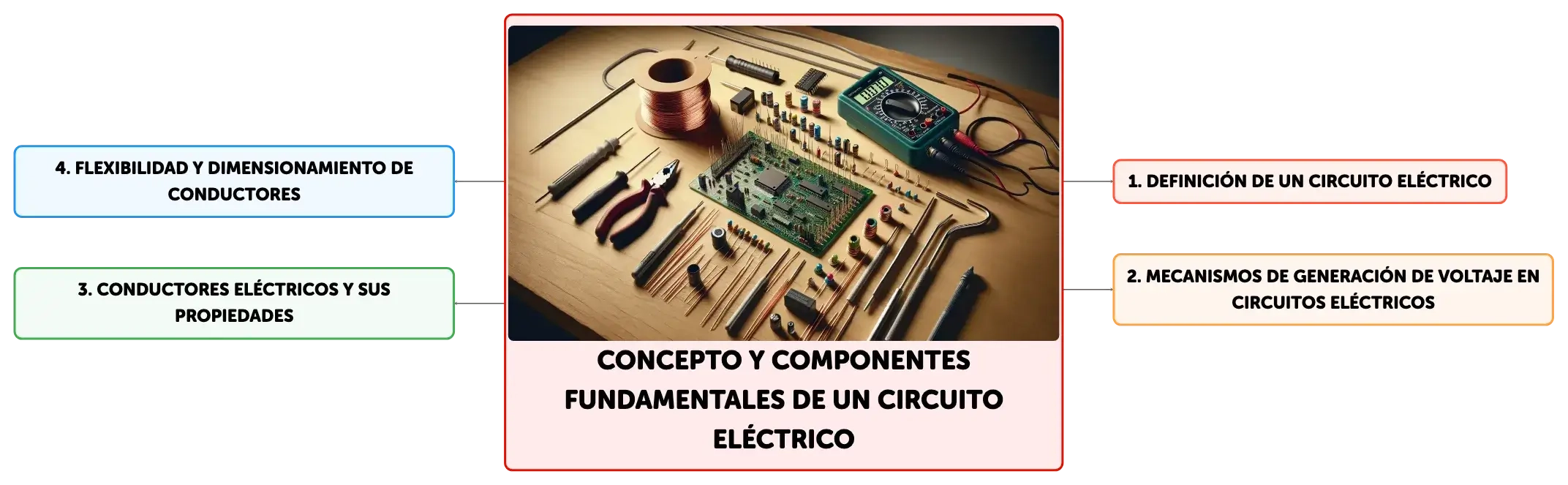

Concepto y Componentes Fundamentales de un Circuito Eléctrico

Los circuitos eléctricos son esenciales para la distribución y uso de energía eléctrica, con componentes como fuentes de energía, conductores y cargas. Se detallan los mecanismos de generación de voltaje, las propiedades de los conductores, y la importancia de los dispositivos de protección y control para la seguridad y eficiencia del sistema.

1/5

Concepto y Componentes Fundamentales de un Circuito Eléctrico

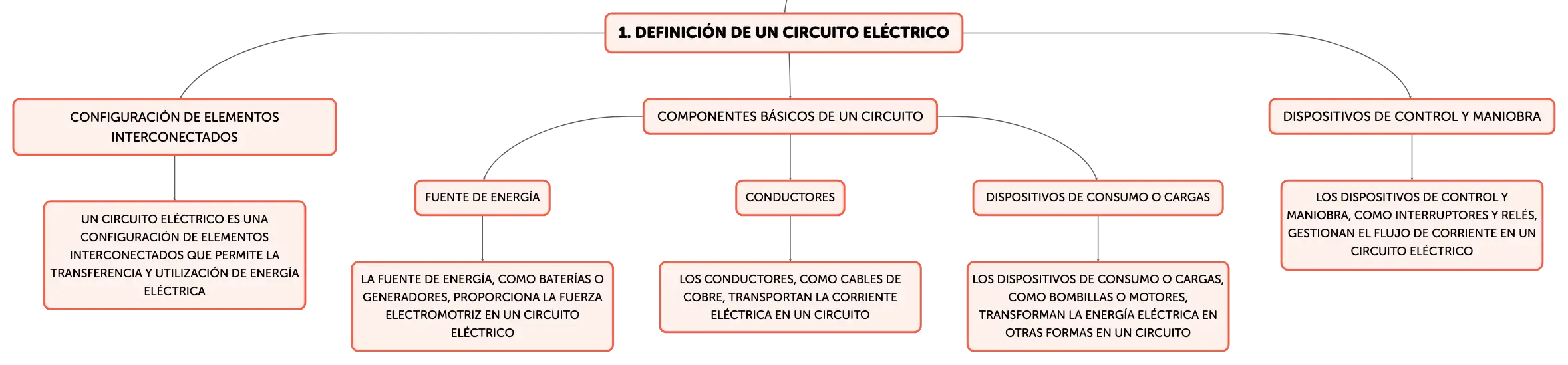

Un circuito eléctrico es una configuración de elementos interconectados que permite la transferencia y utilización de energía eléctrica. Los componentes básicos de un circuito incluyen una fuente de energía, como baterías o generadores, que proporcionan la fuerza electromotriz; conductores, generalmente cables de materiales como el cobre, que transportan la corriente eléctrica; dispositivos de consumo o cargas, como bombillas o motores, que transforman la energía eléctrica en otras formas; dispositivos de control y maniobra, como interruptores y relés, que gestionan el flujo de corriente; y elementos de protección, como fusibles y disyuntores, que previenen daños por sobrecargas o cortocircuitos, asegurando la integridad del sistema y la seguridad de los usuarios.

Mesa de trabajo iluminada con circuito impreso verde, resistencias, capacitores, microchip, carrete de alambre de cobre, multímetro digital apagado y herramientas como alicates y destornillador.

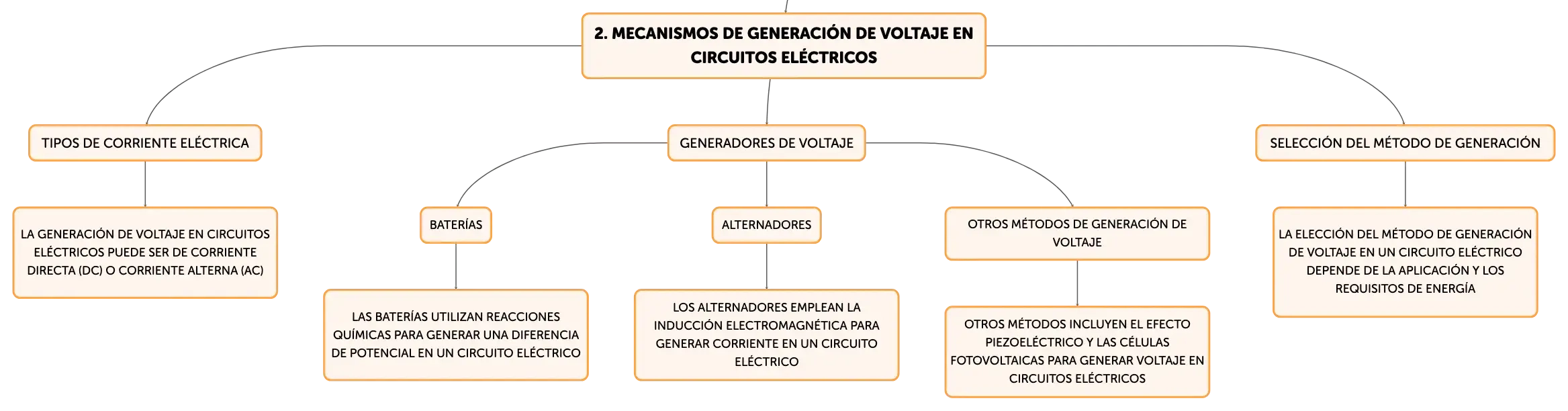

Mecanismos de Generación de Voltaje en Circuitos Eléctricos

La generación de voltaje es un proceso clave en los circuitos eléctricos, pudiendo ser de corriente directa (DC) o corriente alterna (AC). Los generadores de voltaje, como las baterías y los alternadores, crean una diferencia de potencial que impulsa el flujo de electrones. Las baterías utilizan reacciones químicas para liberar energía, mientras que los alternadores emplean la inducción electromagnética, generando corriente al mover un conductor a través de un campo magnético. Otros métodos incluyen el efecto piezoeléctrico, donde la presión aplicada a ciertos materiales genera voltaje, y las células fotovoltaicas, que convierten la energía solar en eléctrica. La selección del método de generación depende de la aplicación y los requisitos de energía del circuito.

Conductores Eléctricos y sus Propiedades

Los conductores eléctricos son materiales que permiten el paso fácil de la corriente eléctrica debido a su baja resistividad. El cobre es ampliamente utilizado por su excelente conductividad y flexibilidad, mientras que la plata, aunque más conductiva, es menos común debido a su alto costo. El oro se emplea en aplicaciones de alta fiabilidad por su resistencia a la oxidación y la corrosión. El aluminio, más ligero y económico, es adecuado para líneas de transmisión de alta tensión. Además, existen materiales como el grafito y las soluciones electrolíticas que se utilizan en aplicaciones específicas. Los conductores se componen de un núcleo conductor rodeado por un aislante, que previene la fuga de corriente y protege contra contactos accidentales, y en algunos casos, una cubierta protectora para resistir condiciones ambientales adversas.

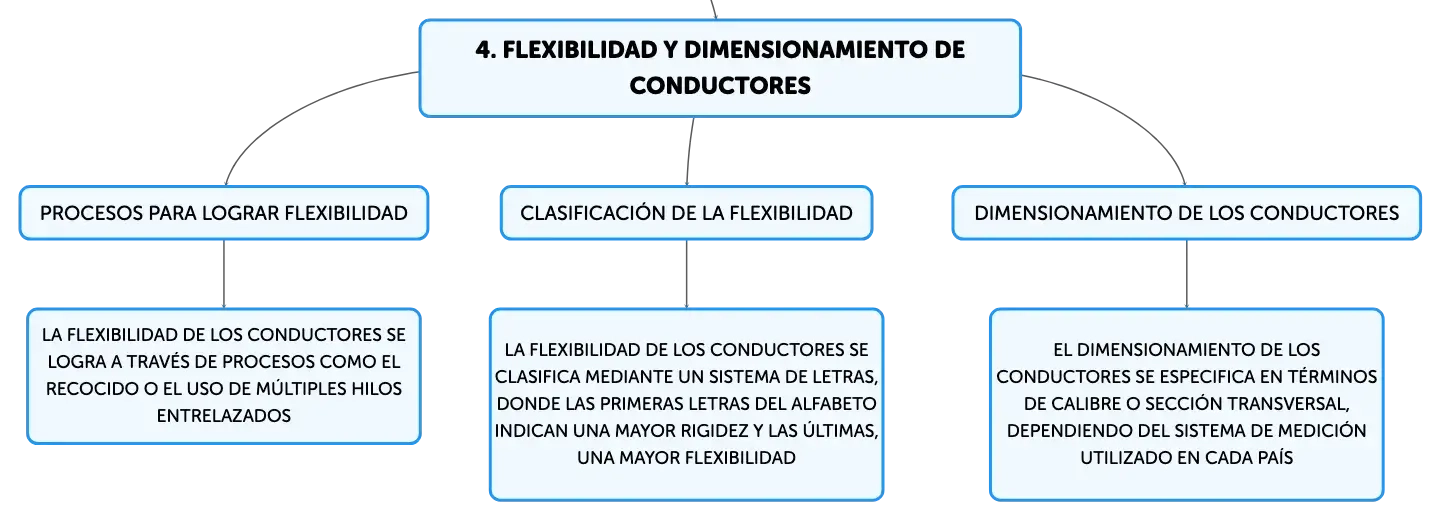

Flexibilidad y Dimensionamiento de Conductores

La flexibilidad de los conductores eléctricos se logra a través de procesos como el recocido o el uso de múltiples hilos entrelazados, lo que facilita su instalación y manejo. La flexibilidad se clasifica mediante un sistema de letras, donde las primeras letras del alfabeto indican una mayor rigidez y las últimas, una mayor flexibilidad. El dimensionamiento de los conductores se especifica en términos de calibre, utilizando el sistema AWG (American Wire Gauge) en los Estados Unidos, donde números más bajos corresponden a diámetros más grandes. Para secciones transversales mayores se utiliza la medida kcmil. A nivel internacional, la IEC (International Electrotechnical Commission) estandariza las dimensiones en milímetros cuadrados, lo que facilita la selección adecuada del conductor según la corriente que debe transportar y las condiciones de operación.

Dispositivos Receptores y Elementos de Control en Circuitos Eléctricos

Los dispositivos receptores en un circuito eléctrico son aquellos que convierten la energía eléctrica en trabajo útil, como luz en el caso de las lámparas, calor en los calentadores o movimiento en los motores eléctricos. Estos dispositivos varían en complejidad desde simples resistencias hasta sistemas electrónicos avanzados. Los elementos de control, que incluyen interruptores, conmutadores y reguladores, permiten la manipulación manual o automática del circuito, facilitando la conexión y desconexión de las cargas y ajustando la cantidad de energía suministrada a ellas según sea necesario para su correcto funcionamiento.

Elementos de Protección en Circuitos Eléctricos

Los elementos de protección son esenciales para la seguridad y la fiabilidad de los circuitos eléctricos. Los fusibles y los interruptores automáticos son dispositivos de seguridad que interrumpen el flujo de corriente en caso de sobrecarga o cortocircuito, protegiendo así los componentes del circuito y previniendo riesgos de incendio o electrocución. Estos dispositivos están diseñados para actuar rápidamente y de manera precisa, y deben ser seleccionados en función de las características de la instalación eléctrica y las normativas vigentes. Su correcta elección y mantenimiento son fundamentales para garantizar un funcionamiento seguro y eficiente del sistema eléctrico.
