Fundamentos del Análisis Formal en Arquitectura

El análisis formal en arquitectura utiliza la abstracción, la proyección y el peso como herramientas clave para codificar y comprender diseños arquitectónicos. Estos métodos permiten representar espacios tridimensionales en dos dimensiones y comunicar la materialidad de las estructuras. La teoría de grupos se aplica para analizar la simetría y las subsimetrías, proporcionando una visión detallada de la composición espacial y la jerarquía de los elementos arquitectónicos.

Ver más
Abrir mapa en el editor

1

5

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Abstracción en análisis arquitectónico

Haz clic para comprobar la respuesta

Representación de lo esencial de un objeto, omitiendo detalles para enfocar el diseño.

2

Proyección en diseño arquitectónico

Haz clic para comprobar la respuesta

Técnica para representar espacios 3D en superficies 2D, clave para visualizar estructuras.

3

Peso en representación arquitectónica

Haz clic para comprobar la respuesta

Uso de líneas de distintos grosores para expresar materialidad y propiedades físicas.

4

Estas notaciones convierten la información en un sistema de símbolos para describir las formas durante su ______ .

Haz clic para comprobar la respuesta

desarrollo

5

La representación arquitectónica utiliza técnicas como la ______ compuesta, importante para entender la profundidad.

Haz clic para comprobar la respuesta

axonométrica

6

En la teoría arquitectónica del ______ XX, la percepción de la profundidad es un tema relevante.

Haz clic para comprobar la respuesta

siglo

7

La variación en el grosor de las líneas ayuda a comunicar las cualidades ______ y espaciales de una estructura.

Haz clic para comprobar la respuesta

físicas

8

Comprender las cualidades físicas de una estructura es fundamental en el ______ formal de la misma.

Haz clic para comprobar la respuesta

análisis

9

Importancia de la abstracción en arquitectura

Haz clic para comprobar la respuesta

Permite enfocarse en características esenciales y descartar detalles menores para comprender mejor las formas arquitectónicas.

10

Función de planos y esbozos

Haz clic para comprobar la respuesta

Actúan como herramientas de abstracción que condensan información compleja en representaciones simplificadas y codificadas.

11

Identificación de conexiones arquitectónicas

Haz clic para comprobar la respuesta

La abstracción ayuda a revelar relaciones no evidentes entre diferentes elementos arquitectónicos a través de la simplificación.

12

En arquitectura, la ______ y el ______ son cruciales para la representación espacial.

Haz clic para comprobar la respuesta

proyección peso

13

El ______ refleja las cualidades físicas de una estructura y su interacción con el observador.

Haz clic para comprobar la respuesta

peso

14

Modificar el ______ de las líneas puede comunicar transparencia u opacidad, diferenciando elementos de forma jerárquica en un diseño.

Haz clic para comprobar la respuesta

grosor

15

Nivel arquitectónico - Enfoque

Haz clic para comprobar la respuesta

Concentra en la notación original y componentes funcionales del diseño arquitectónico.

16

Nivel espacial - Características

Haz clic para comprobar la respuesta

Destaca divisiones y conexiones espaciales en la arquitectura.

17

Nivel esquemático - Propósito

Haz clic para comprobar la respuesta

Subraya límites y estructuras subyacentes, actuando como esqueleto conceptual.

18

Los diagramas de ______ sirven para mostrar las jerarquías y relaciones entre subgrupos de ______ en la arquitectura.

Haz clic para comprobar la respuesta

Hasse simetría

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Otro

Estructura Social y Grupos

Ver documento

Otro

Monografía y Trabajo Recepcional

Ver documento

Otro

Protocolos de Identificación de Pacientes en la Atención Médica

Ver documento

Otro

Fichas de Trabajo: Herramientas para la Organización de Información

Ver documento

Fundamentos del Análisis Formal en Arquitectura

El análisis formal en arquitectura es un método sistemático que aplica principios de representación y teoría de grupos para descomponer y estudiar el diseño arquitectónico. Este enfoque se centra en la abstracción, la proyección y el peso como herramientas para codificar y analizar edificaciones. La abstracción implica la representación de características esenciales de un objeto, omitiendo detalles secundarios. La proyección se refiere a la técnica de representar espacios tridimensionales en superficies bidimensionales, y el peso se relaciona con la expresión de la materialidad y las propiedades físicas mediante el uso de líneas de distintos grosores. Estos conceptos son esenciales para comprender y comunicar la esencia de un diseño arquitectónico.

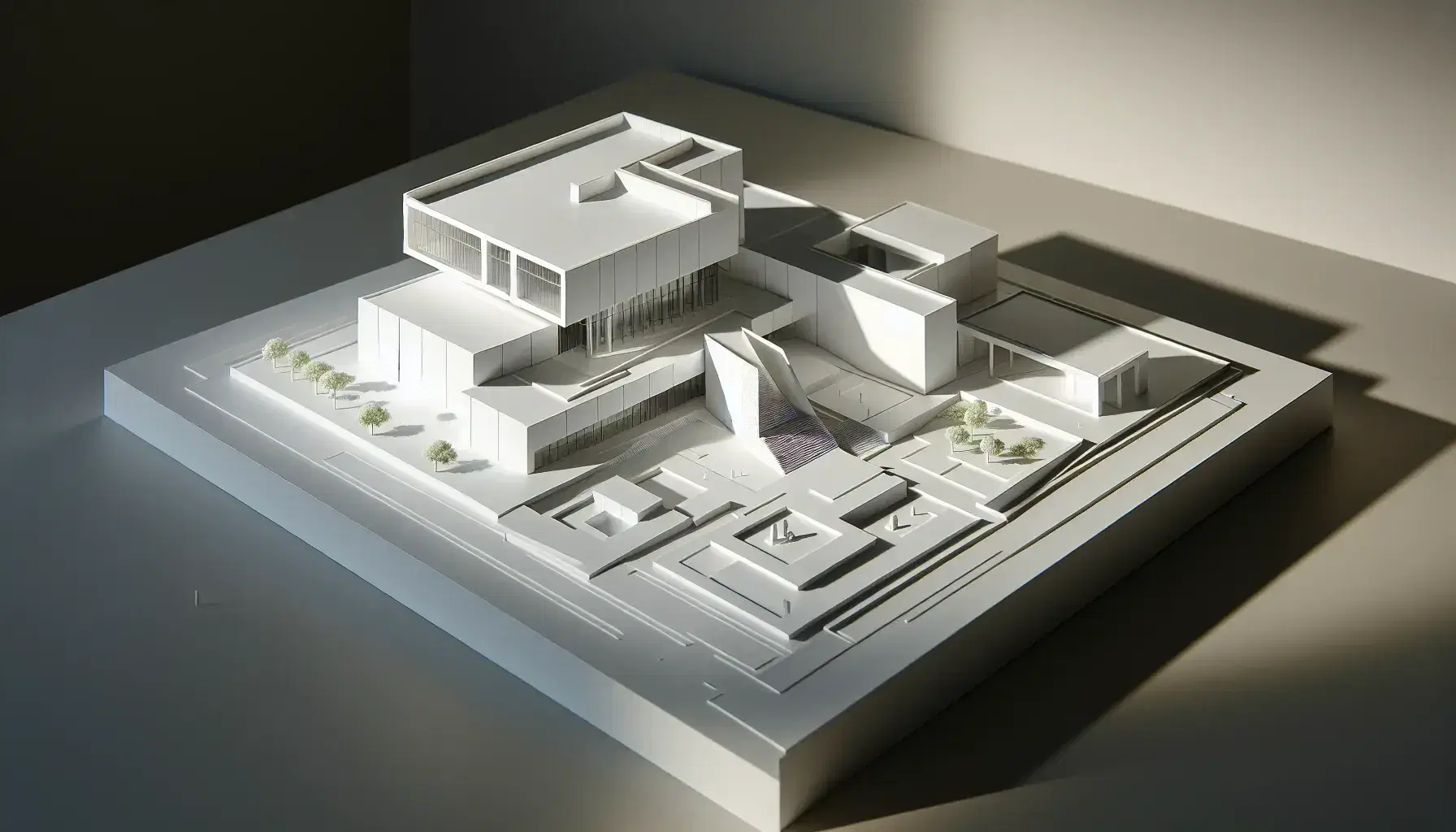

Maqueta arquitectónica tridimensional de edificio moderno con base rectangular, secciones de distintas alturas, ventanas delineadas en negro y áreas verdes representadas por figuras geométricas.

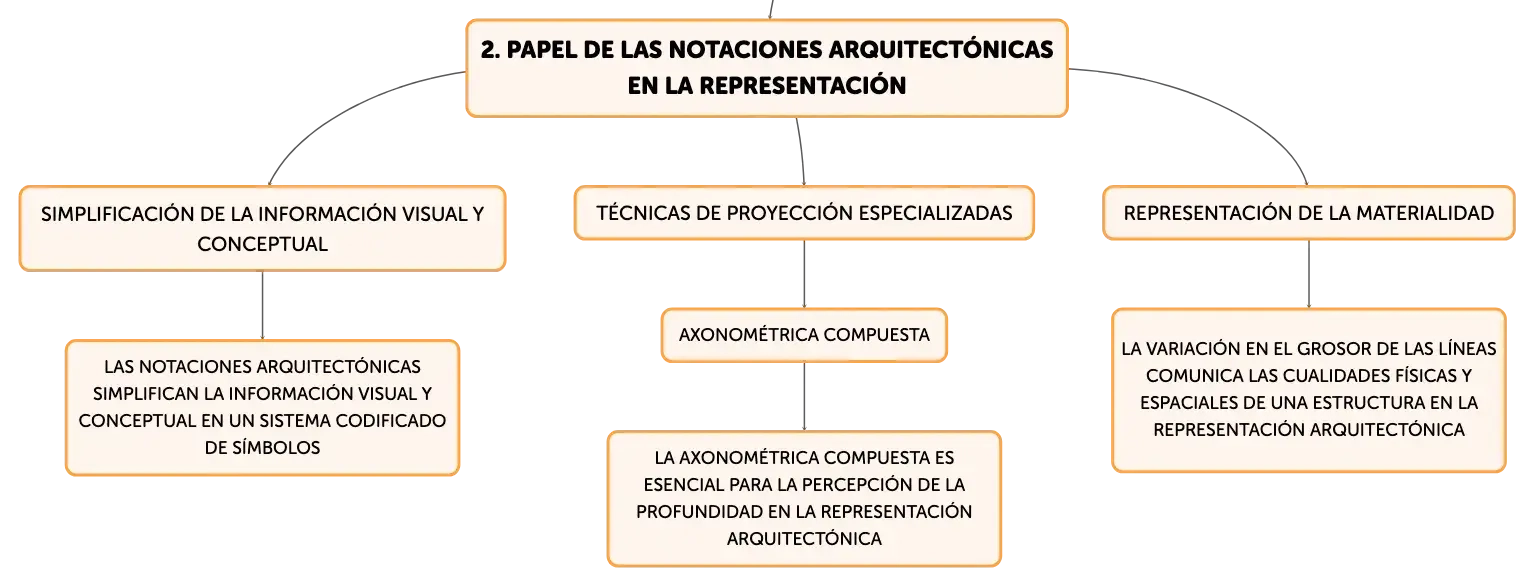

El Papel de las Notaciones Arquitectónicas en la Representación

Las notaciones arquitectónicas son fundamentales para la representación abstracta de estructuras arquitectónicas, tanto existentes como conceptuales. Estas notaciones simplifican la información visual y conceptual en un sistema codificado de símbolos, facilitando la descripción de formas a lo largo de su desarrollo. La representación arquitectónica también emplea técnicas de proyección especializadas, como la axonométrica compuesta, esencial para la percepción de la profundidad y un tema destacado en la teoría arquitectónica del siglo XX. La representación de la materialidad mediante variaciones en el grosor de las líneas comunica las cualidades físicas y espaciales de una estructura, lo cual es clave en el análisis formal.

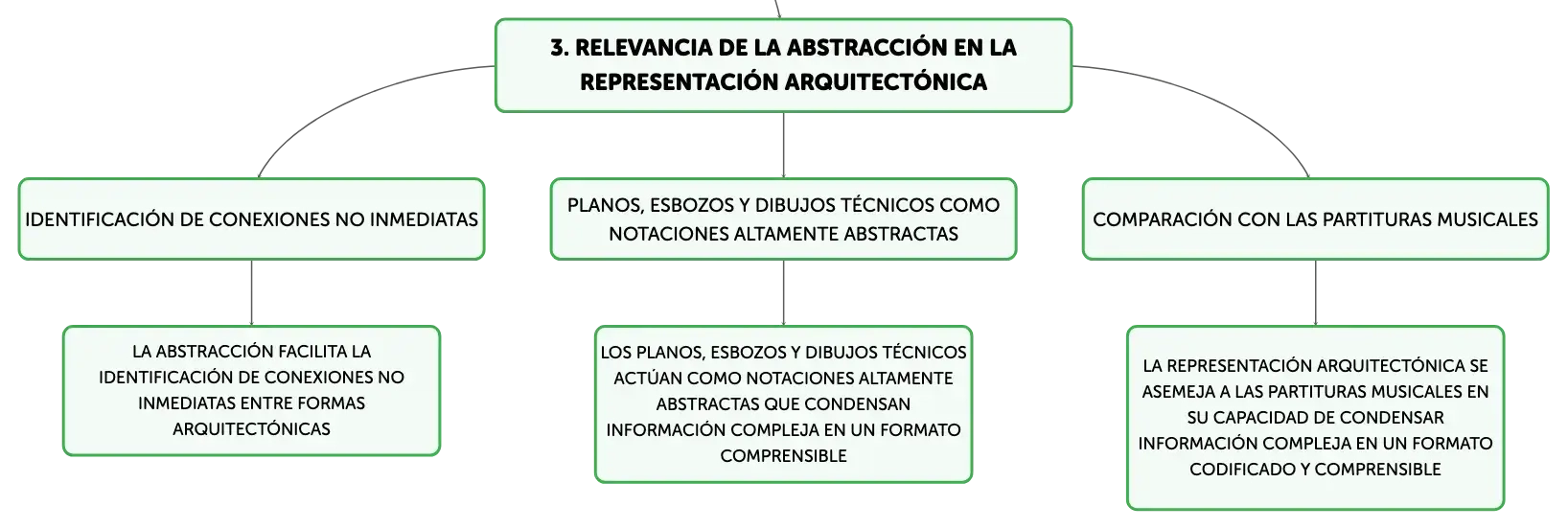

La Relevancia de la Abstracción en la Representación Arquitectónica

La abstracción es crucial en la representación arquitectónica, ya que permite a los analistas describir y relacionar formas arquitectónicas en distintos niveles de conceptualización. Al enfocarse en características fundamentales y descartar otras, la abstracción facilita la identificación de conexiones no inmediatas para el observador. Planos, esbozos y dibujos técnicos actúan como notaciones altamente abstractas, comparables a las partituras musicales, que condensan información compleja en un formato codificado y comprensible.

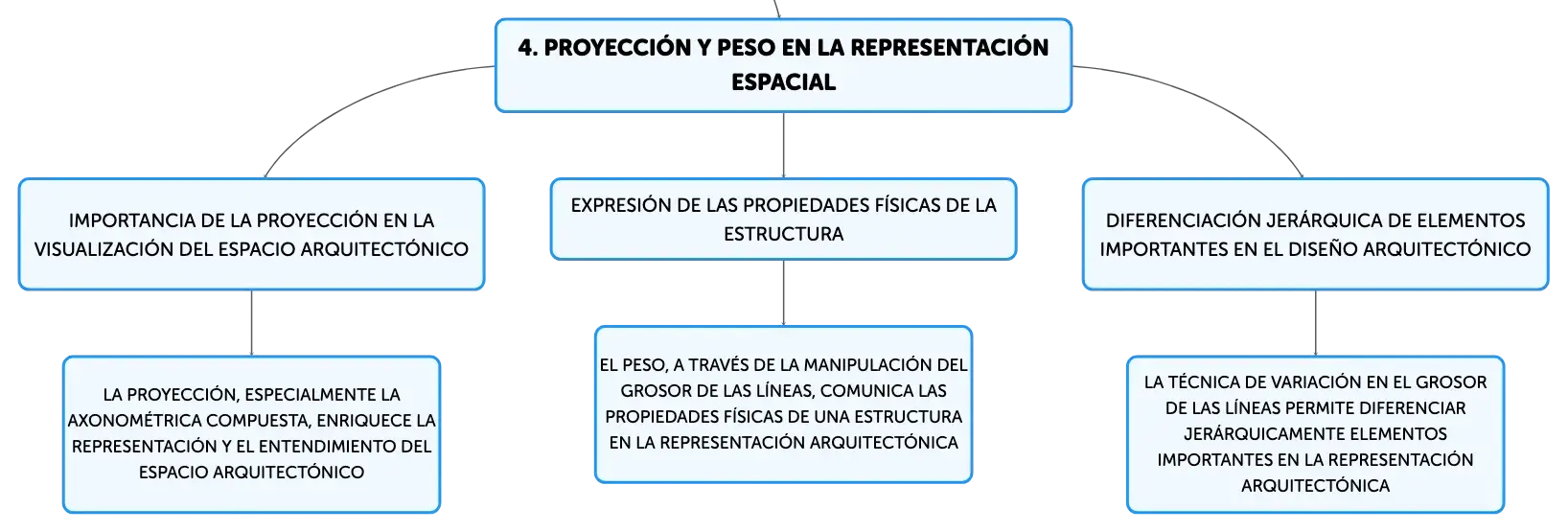

Proyección y Peso en la Representación Espacial

La proyección y el peso son elementos esenciales en la representación espacial en arquitectura. La proyección, en particular la axonométrica compuesta, permite visualizar el espacio arquitectónico de forma que se enriquece tanto la representación como el entendimiento del diseño. El peso indica las propiedades físicas de la estructura y su relación con el espectador. La manipulación del grosor de las líneas para transmitir transparencia u opacidad es una técnica efectiva para diferenciar elementos importantes dentro de un diseño arquitectónico de manera jerárquica.

Niveles de Notación en el Análisis Arquitectónico

En el análisis formal arquitectónico se distinguen al menos tres niveles de notación. El nivel arquitectónico se enfoca en la notación original y los componentes funcionales del diseño. El nivel espacial resalta las divisiones y conexiones espaciales, mientras que el nivel esquemático subraya los límites y estructuras subyacentes del espacio, sirviendo como un esqueleto conceptual del diseño. Estos niveles de notación descomponen el diseño en sus elementos fundamentales, permitiendo un análisis exhaustivo y detallado.

Aplicación de la Teoría de Grupos en el Análisis de Diseño

La teoría de grupos ofrece un marco analítico para examinar la simetría y las subsimetrías en el diseño arquitectónico. La relación de orden parcial, establecida por el grupo de simetría, identifica componentes anidados dentro de una configuración que mantienen una relación con el grupo completo. Los valores de simetría organizan una red de orden parcial que descubre la estructura de simetría de una configuración espacial. Los diagramas de Hasse son herramientas gráficas que ilustran estas relaciones y jerarquías de subgrupos de simetría, proporcionando una comprensión profunda de la composición de estructuras arquitectónicas complejas.
