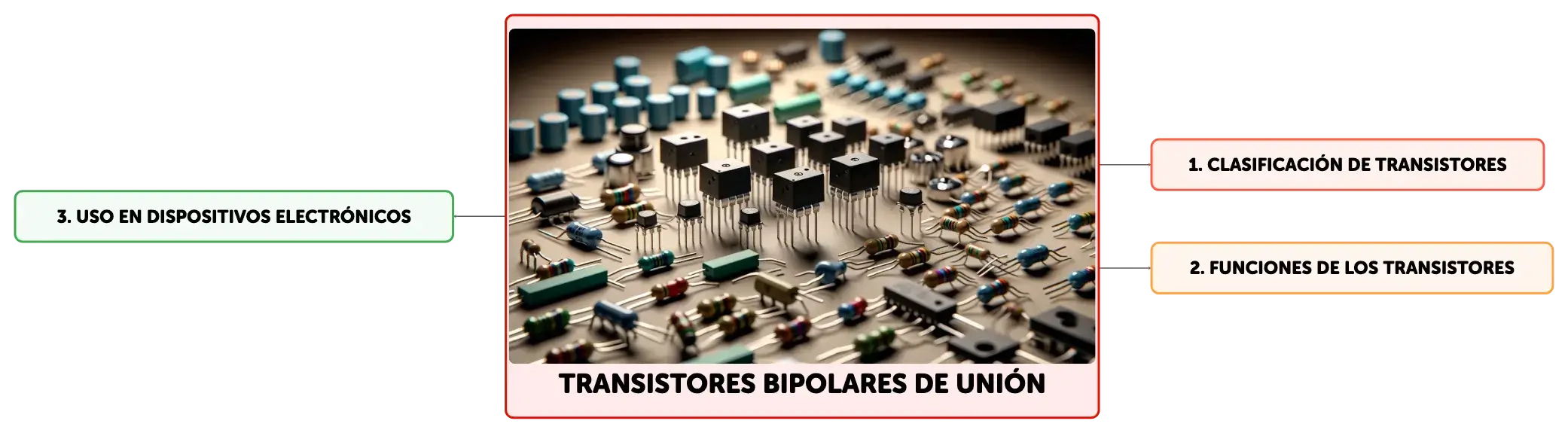

Transistores bipolares de unión

Los transistores bipolares de unión, NPN y PNP, son fundamentales en la electrónica moderna. Se utilizan para amplificar señales y como interruptores en dispositivos variados. Los NPN usan electrones como portadores mayoritarios, mientras que los PNP emplean huecos. Su diseño incluye tres terminales: base, colector y emisor, y su operación depende de la polarización correcta. Estos componentes son esenciales en la lógica digital y en sistemas de procesamiento de señales, y su estabilidad se asegura mediante circuitos de polarización adecuados.

Ver más

Abrir mapa en el editor

1

4

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Tipos de transistores bipolares de unión

Haz clic para comprobar la respuesta

Existen NPN y PNP, diferenciados por el tipo de portadores mayoritarios: electrones en NPN, huecos en PNP.

2

Aplicaciones de transistores bipolares

Haz clic para comprobar la respuesta

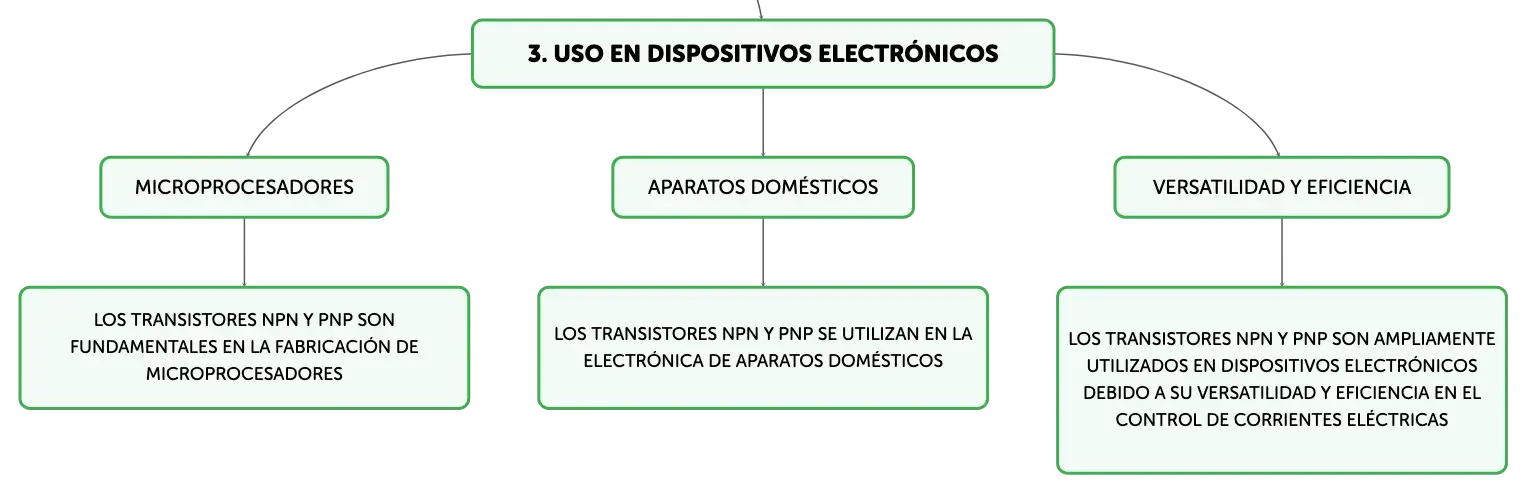

Utilizados en amplificación de señales, conmutación y modulación. Presentes en microprocesadores y aparatos domésticos.

3

Los transistores ______ y ______ funcionan con la unión de materiales semiconductores tipo ______ y tipo ______.

Haz clic para comprobar la respuesta

NPN PNP N P

4

Ganancia de corriente en transistores

Haz clic para comprobar la respuesta

Relación entre corriente de base pequeña y gran corriente de colector en transistores NPN y PNP, clave para la amplificación.

5

Función de interruptor en transistores

Haz clic para comprobar la respuesta

Capacidad de los transistores para alternar entre alta conducción y corte total, fundamental en lógica digital y procesamiento de señales.

6

En un transistor ______, la capa central es de tipo ______ y está rodeada por capas de tipo ______.

Haz clic para comprobar la respuesta

PNP N P

7

Voltaje en colector de NPN

Haz clic para comprobar la respuesta

Positivo para permitir flujo de corriente del colector al emisor.

8

Corriente en base de NPN

Haz clic para comprobar la respuesta

Positiva para activar el flujo de corriente del colector al emisor.

9

Dirección de la flecha en símbolos de transistores

Haz clic para comprobar la respuesta

Indica dirección convencional de la corriente: hacia afuera en NPN, hacia adentro en PNP.

10

La ______ operativa de los ______ bipolares de unión es crucial para su funcionamiento adecuado.

Haz clic para comprobar la respuesta

estabilidad transistores

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

La ergonomía y su importancia en el diseño

Tecnología

Generación de energía eléctrica en aeronaves modernas

Tecnología

Transferencia de calor en la industria alimentaria

Tecnología

Sistemas de Control en Manufactura

Aplicaciones de Amplificación y Conmutación en Transistores NPN y PNP

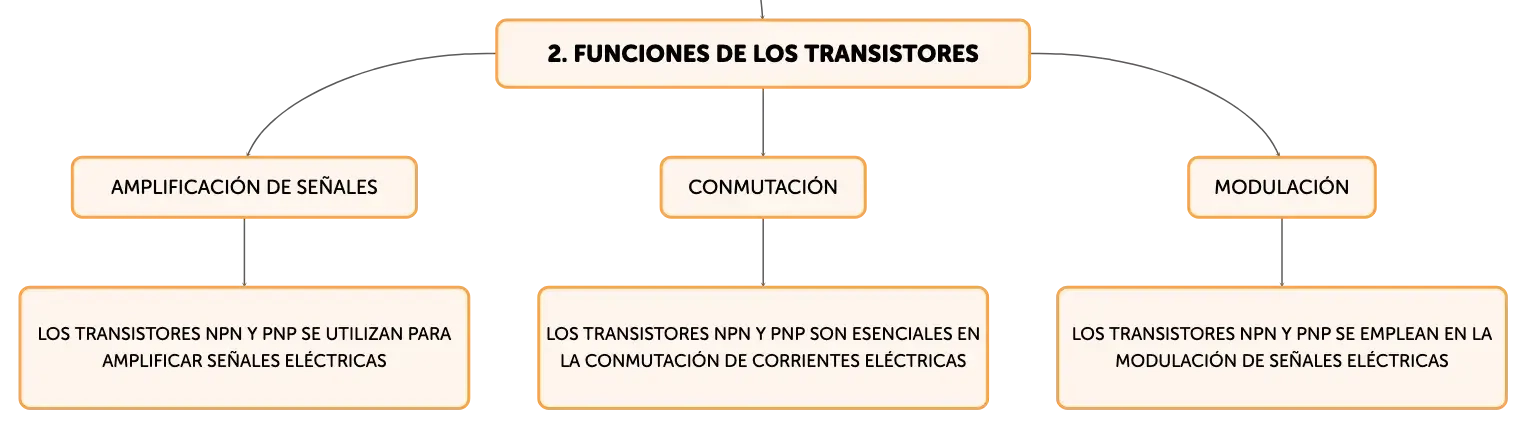

Los transistores NPN y PNP son ampliamente usados como amplificadores, aprovechando su habilidad para controlar una corriente de colector grande con una pequeña corriente de base, característica conocida como ganancia de corriente. También son esenciales como interruptores electrónicos, capaces de alternar entre estados de alta conducción y corte completo, lo que es vital en la lógica digital y en sistemas de procesamiento de señales para computadoras y otros dispositivos.

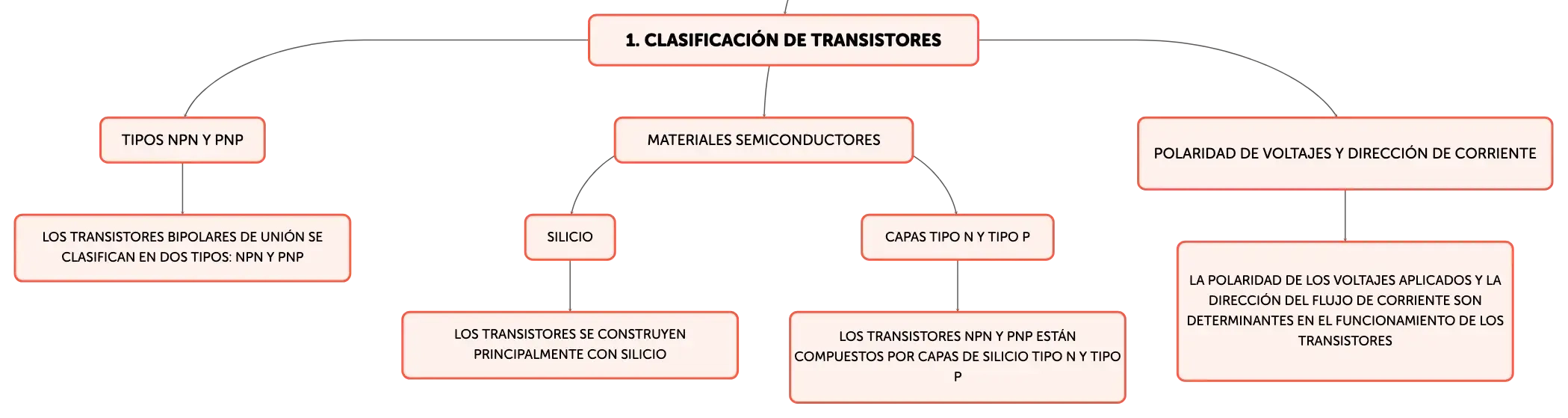

Estructura y Materiales Utilizados en Transistores NPN y PNP

La construcción de transistores NPN y PNP se realiza con materiales semiconductores, principalmente silicio. Los NPN constan de una capa tipo P flanqueada por capas tipo N, y los PNP tienen una configuración opuesta. La disposición de estas capas y la correcta aplicación de voltajes a los terminales son decisivas para la dirección del flujo de corriente y para determinar si el transistor actuará como amplificador o interruptor en un circuito.

Diferencias Operacionales entre Transistores NPN y PNP

Los transistores NPN y PNP se distinguen por la polaridad de los voltajes aplicados y la dirección del flujo de corriente. En los NPN, un voltaje positivo en el colector y una corriente positiva en la base inducen un flujo de corriente del colector al emisor. En los PNP, un voltaje positivo en el emisor y una base inactiva permiten el flujo del emisor al colector. Estas diferencias se representan en los símbolos esquemáticos de los transistores con una flecha que indica la dirección convencional de la corriente.

Polarización y Estabilidad en Transistores Bipolares de Unión

La estabilidad operativa de los transistores bipolares de unión es vital para su rendimiento confiable. Los circuitos de polarización, como el de polarización fija o el divisor de voltaje, establecen un punto de operación constante a pesar de las variaciones en la corriente de fuga o en la ganancia de corriente Beta. Estos circuitos emplean resistencias para ajustar las corrientes y voltajes en los terminales, garantizando una operación estable y predecible, y compensando los efectos de la temperatura en la conductividad del semiconductor.
