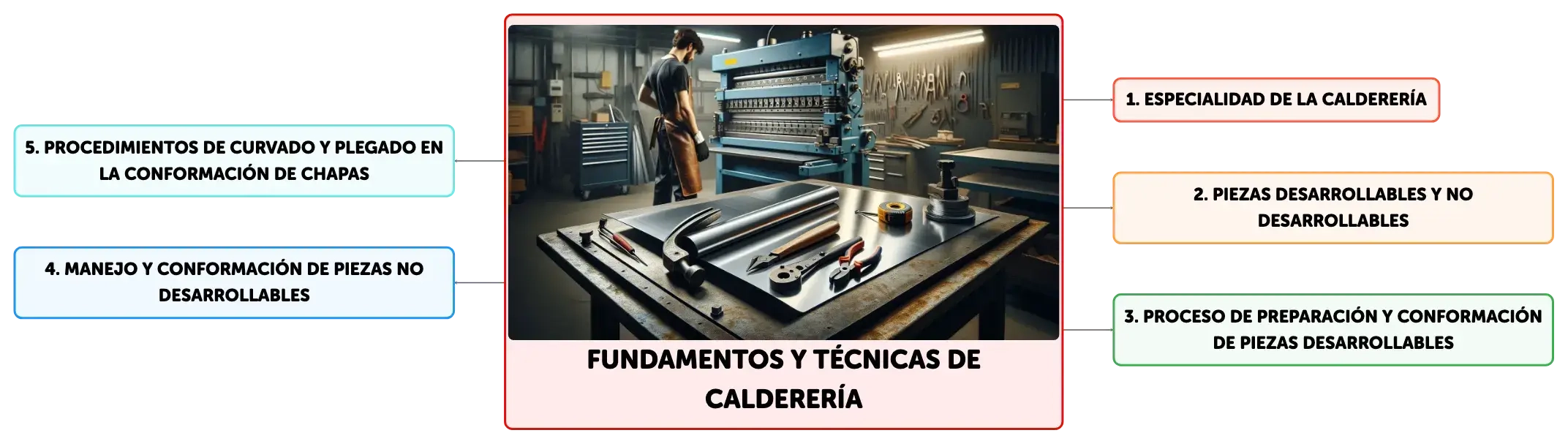

Fundamentos y técnicas de calderería

La calderería es una disciplina que abarca la fabricación y ensamblaje de estructuras metálicas. Incluye técnicas de enderezado, corte, curvado y plegado, así como métodos de unión y acabado para piezas desarrollables y no desarrollables. La precisión en el trazado y el uso de herramientas adecuadas son esenciales para garantizar la calidad y funcionalidad de las piezas metálicas.

Ver más
Abrir mapa en el editor

1

6

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

La ______ es una rama del sector ______ que se dedica a la creación y unión de estructuras a partir de láminas de metal.

Haz clic para comprobar la respuesta

calderería metalúrgico

2

Para las piezas ______, el proceso incluye enderezado, trazado, corte, taladrado, plegado o curvado, y finalmente, unión por ______, ______ o ______, seguido de ajuste y pulido.

Haz clic para comprobar la respuesta

desarrollables engatillado remachado soldadura

3

Métodos de unión de chapas

Haz clic para comprobar la respuesta

Engatillado, remachado, soldadura; seleccionados según resistencia y estanqueidad requeridas.

4

Operaciones de acabado en chapas

Haz clic para comprobar la respuesta

Incluyen ajuste, aplanado, enfaldillado, acanalado, decapado, pulido; aseguran calidad y apariencia.

5

Acoplamiento final de elementos

Haz clic para comprobar la respuesta

Puede realizarse en taller o sitio de montaje; depende de la logística y requerimientos del proyecto.

6

Las piezas que no se pueden desarrollar planamente necesitan un ______ distinto para su ______.

Haz clic para comprobar la respuesta

enfoque fabricación

7

Una vez formadas, las piezas pasan por un proceso de ______ y ______ para garantizar un ensamblaje correcto.

Haz clic para comprobar la respuesta

ajuste refrentado

8

El ______ final de la pieza incluye actividades como el ______ de precisión y el ______, entre otros, para cumplir con los estándares de calidad.

Haz clic para comprobar la respuesta

acabado trazado pulido

9

Objetivo del enderezado de chapas

Haz clic para comprobar la respuesta

Eliminar ondulaciones y tensiones para lograr superficie plana y uniforme.

10

Diferencia entre enderezado y aplanado

Haz clic para comprobar la respuesta

Enderezado busca superficie uniforme; aplanado mejora resistencia mecánica y estética.

11

Métodos de enderezado

Haz clic para comprobar la respuesta

Incluyen acortar superficies largas, alargar partes cortas, aplicar tracción controlada.

12

Una superficie se considera ______ si puede extenderse en un plano sin sufrir ______.

Haz clic para comprobar la respuesta

desarrollable distorsiones

13

Las piezas con superficies ______ o de curvas ______ son más sencillas de desarrollar.

Haz clic para comprobar la respuesta

planas simples

14

Las superficies ______ o de ______ curvatura necesitan un desarrollo más complejo.

Haz clic para comprobar la respuesta

alabeadas doble

15

El ______ debe hacer el trazado en la chapa metálica con alta ______ para asegurar la exactitud del desarrollo.

Haz clic para comprobar la respuesta

calderero precisión

16

Cizallas manuales

Haz clic para comprobar la respuesta

Herramientas para cortes simples en chapas delgadas: cizalla de mano, cizalla a brazo, cizallas de palanca.

17

Máquinas de corte para chapas gruesas

Haz clic para comprobar la respuesta

Guillotinas y equipos de oxicorte para cortes precisos en chapas de mayor espesor.

18

Control de corte en calderería

Haz clic para comprobar la respuesta

Máquinas de corte pueden ser manuales o CNC, inmovilizan la chapa y aseguran precisión en la línea de corte.

19

El ______ se utiliza para dar forma cilíndrica o cónica a las chapas metálicas.

Haz clic para comprobar la respuesta

curvado

20

El ______ es una técnica que consiste en doblar la chapa para crear ángulos.

Haz clic para comprobar la respuesta

plegado

21

Para realizar el plegado de manera manual se puede usar un ______ de banco.

Haz clic para comprobar la respuesta

tornillo

22

Las prensas plegadoras realizan dobleces en las chapas usando un sistema de ______ y ______.

Haz clic para comprobar la respuesta

matriz punzón

23

Las dobladoras o prensas plegadoras son ideales para ______ en serie o piezas de ______ precisión.

Haz clic para comprobar la respuesta

producciones alta

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

La Programación en la Construcción

Ver documento

Tecnología

Sistemas de Refrigeración en Vehículos Automotores

Ver documento

Tecnología

Propiedades y aplicaciones del acero

Ver documento

Tecnología

Principios y Dispositivos para la Medición de Temperatura en la Industria

Ver documento

FUNDAMENTOS Y TÉCNICAS DE CALDERERÍA

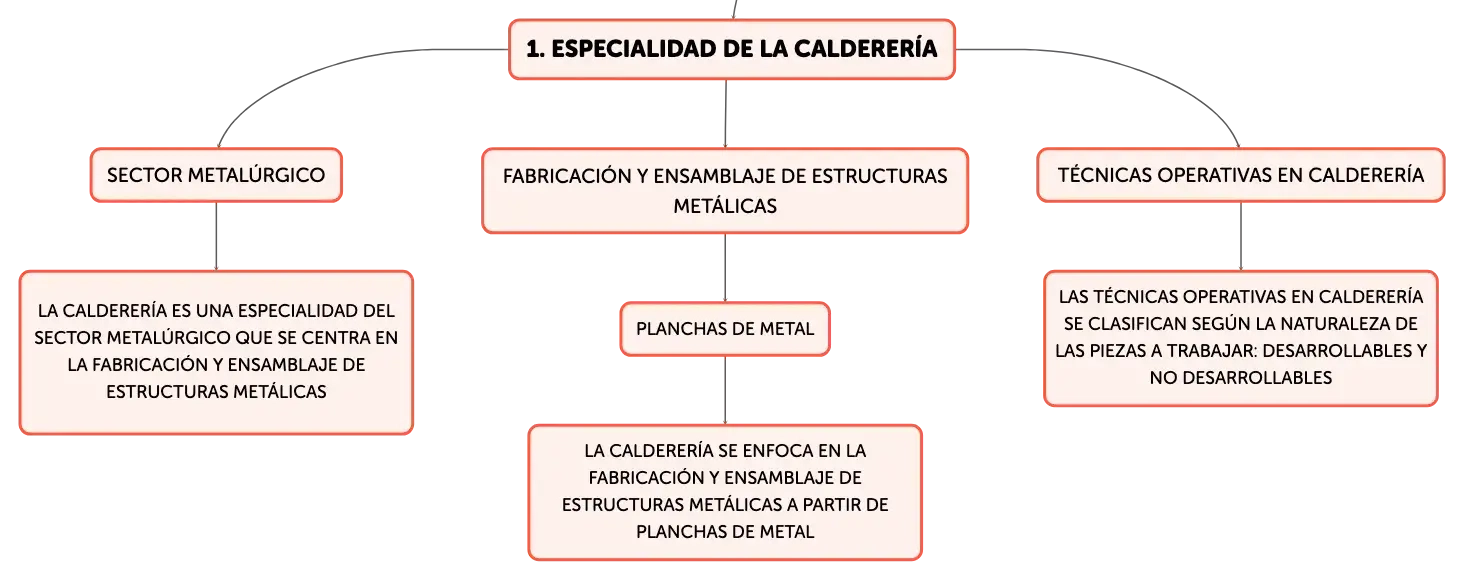

La calderería es una especialidad del sector metalúrgico que se centra en la fabricación y ensamblaje de estructuras metálicas a partir de planchas de metal. Las técnicas operativas en calderería se clasifican según la naturaleza de las piezas a trabajar: desarrollables y no desarrollables. Las piezas desarrollables son aquellas que pueden desplegarse en un plano sin deformaciones, mientras que las no desarrollables requieren técnicas de deformación como el martilleo para adquirir su forma final. El proceso para las piezas desarrollables incluye la preparación de las chapas mediante enderezado, trazado, corte y taladrado; la conformación a través de plegado o curvado; la unión de piezas por engatillado, remachado o soldadura; y el acabado, que abarca el ajuste y pulido. Para las piezas no desarrollables, es crucial calcular la cantidad de metal necesaria y su distribución para lograr un desarrollo aproximado de la forma deseada.
Taller de hojalatería con mesa de trabajo y lámina metálica, herramientas manuales, máquina dobladora de placas y trabajador con equipo de protección.

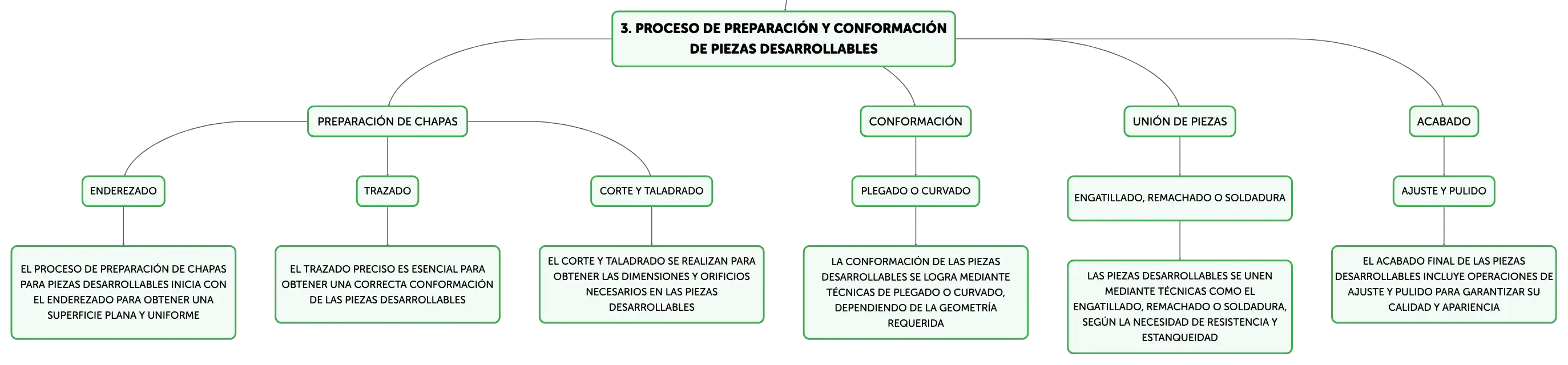

PROCESO DE PREPARACIÓN Y CONFORMACIÓN DE PIEZAS DESARROLLABLES

La preparación de chapas para piezas desarrollables inicia con el enderezado, seguido del trazado preciso y el corte de la pieza según las especificaciones del diseño. El taladrado se realiza para crear orificios necesarios para el ensamblaje o para aligerar la pieza. La conformación se efectúa mediante técnicas de plegado o curvado, dependiendo de la geometría requerida. Las juntas se confeccionan utilizando métodos como el engatillado, remachado o soldadura, según la necesidad de resistencia y estanqueidad. El acabado final incluye operaciones de ajuste, aplanado, enfaldillado, acanalado, decapado y pulido para garantizar la calidad y la apariencia de la pieza. El acoplamiento final de los elementos puede realizarse en el taller o directamente en el lugar de montaje.

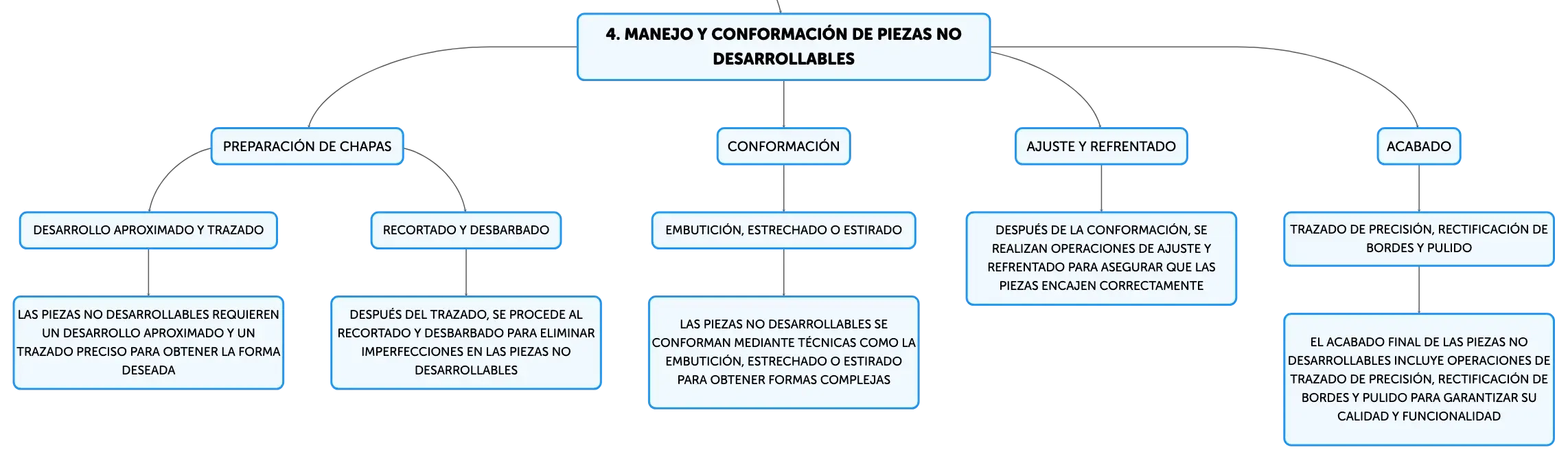

MANEJO Y CONFORMACIÓN DE PIEZAS NO DESARROLLABLES

Las piezas no desarrollables requieren un enfoque diferente en su fabricación. El proceso comienza con la preparación de las chapas, que incluye un desarrollo aproximado y el trazado de la forma deseada, seguido de recortado y desbarbado para eliminar imperfecciones. La conformación de estas piezas se logra mediante técnicas como la embutición, el estrechado o el estirado, que permiten obtener las formas complejas requeridas. Después de la conformación, se procede al ajuste y refrentado para asegurar que las piezas encajen correctamente. El acabado final implica trazado de precisión, rectificación de bordes, decapado, planeado, enfaldillado y pulido, asegurando que la pieza cumpla con los estándares de calidad y funcionalidad.

TÉCNICAS DE ENDEREZADO Y APLANADO DE CHAPAS

El enderezado de chapas es un proceso que busca eliminar ondulaciones y tensiones para obtener una superficie plana y uniforme, esencial para un trazado preciso y una correcta conformación posterior. El aplanado, aunque similar, se enfoca en mejorar la resistencia mecánica de la pieza mediante martilleo, lo que también contribuye a su estética. Ambas técnicas son fundamentales en la calderería y se aplican según las necesidades del proyecto. Los métodos de enderezado varían, pero todos buscan una distribución uniforme de la tensión en la chapa, ya sea mediante el acortamiento de superficies largas, el alargamiento de partes cortas o la aplicación de esfuerzos de tracción controlados.

DESARROLLO Y TRAZADO EN LA FABRICACIÓN DE PIEZAS METÁLICAS

El desarrollo y trazado son pasos cruciales en la fabricación de piezas metálicas, ya que determinan la precisión con la que la pieza final se ajustará al diseño. Una superficie es considerada desarrollable si puede ser desplegada en un plano sin distorsiones. Las piezas con superficies planas o curvas simples son fácilmente desarrollables, mientras que las que poseen superficies complejas, como las alabeadas o de doble curvatura, requieren un desarrollo aproximado. El calderero debe realizar el trazado sobre la chapa metálica con gran precisión, utilizando técnicas y herramientas adecuadas para garantizar la exactitud del desarrollo.

MÉTODOS DE CORTE DE CHAPAS EN CALDERERÍA

El corte de chapas es una operación fundamental en calderería y se lleva a cabo utilizando diferentes herramientas y máquinas. Las cizallas manuales, como la cizalla de mano, la cizalla a brazo y las cizallas de palanca, se utilizan para cortes menos complejos y en chapas de menor espesor. Para cortes más precisos y en chapas de mayor espesor, se emplean máquinas de corte como guillotinas y equipos de oxicorte, que pueden ser manuales o controladas por sistemas automatizados de control numérico. Estas máquinas están diseñadas para inmovilizar la chapa durante el corte y garantizar la precisión de la línea de corte.

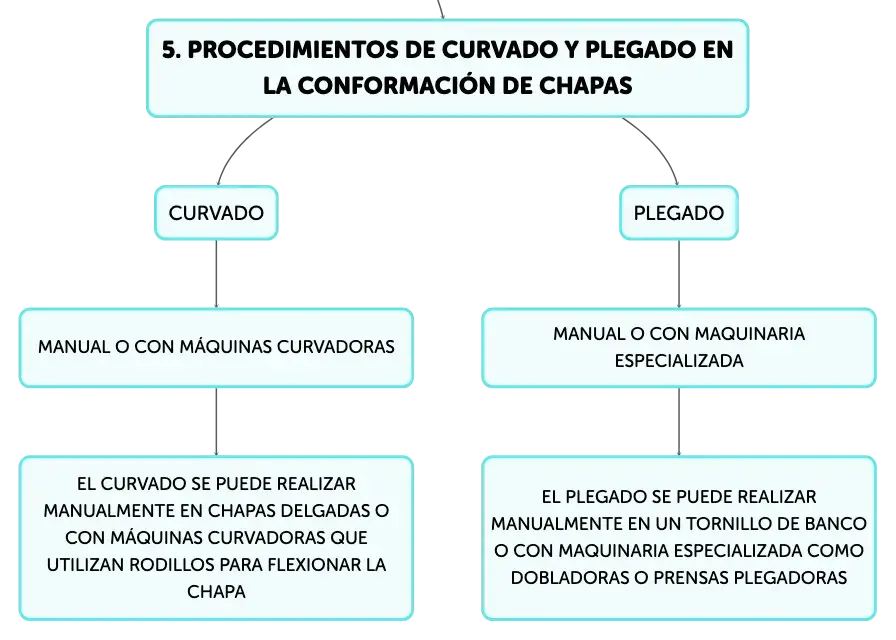

PROCEDIMIENTOS DE CURVADO Y PLEGADO EN LA CONFORMACIÓN DE CHAPAS

El curvado y el plegado son técnicas de conformación de chapas que permiten obtener formas específicas en las piezas metálicas. El curvado se aplica para crear formas cilíndricas o cónicas y puede realizarse manualmente en chapas delgadas o con máquinas curvadoras que utilizan rodillos para flexionar la chapa. El plegado consiste en doblar la chapa para formar ángulos y se puede efectuar manualmente en un tornillo de banco o con barras plegadoras, así como con maquinaria especializada como dobladoras o prensas plegadoras. Estas últimas utilizan un sistema de matriz y punzón para doblar la chapa con gran precisión y uniformidad, adecuado para producciones en serie o piezas de alta precisión.
