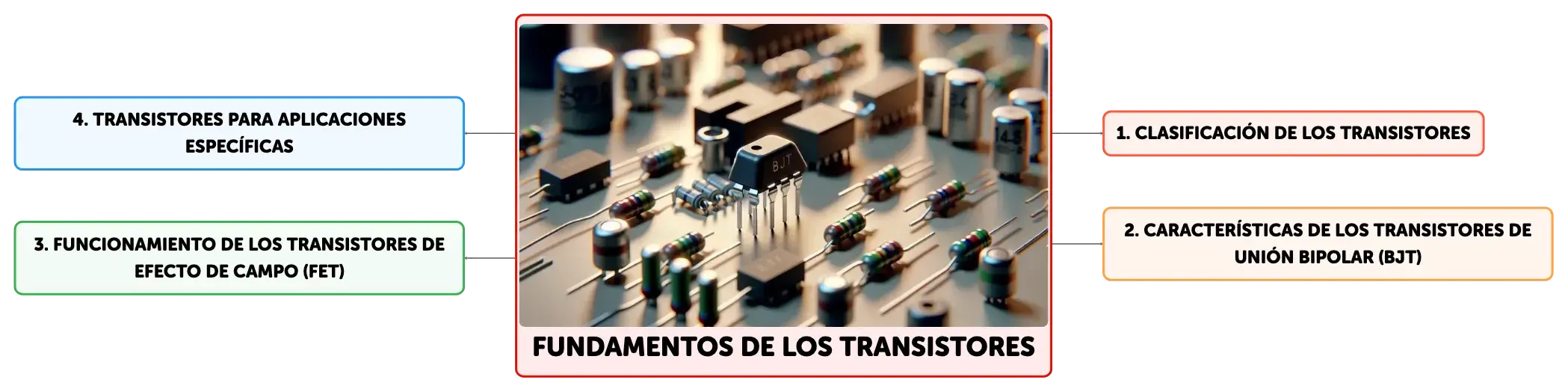

Fundamentos de los Transistores

Los transistores, elementos cruciales en la electrónica, se dividen en BJTs y FETs, con aplicaciones que van desde la amplificación de señales hasta la conmutación de alta potencia. Los BJTs operan con corriente, mientras que los FETs utilizan un campo eléctrico, ofreciendo alta impedancia de entrada. Existen transistores especializados como los fototransistores y unijunción, cada uno con funciones específicas en circuitos electrónicos.

Ver más
Abrir mapa en el editor

1

5

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Los transistores son dispositivos que han transformado la ______, funcionando como ______ o ______ en diversos aparatos.

Haz clic para comprobar la respuesta

electrónica interruptores amplificadores

2

Los BJT se dividen en ______ y ______, y operan mediante la ______ de portadores de carga.

Haz clic para comprobar la respuesta

NPN PNP inyección

3

Los FETs se manejan con un ______ eléctrico y se distinguen por su alta ______ de ______, minimizando la interferencia en la fuente de alimentación.

Haz clic para comprobar la respuesta

campo impedancia entrada

4

Componentes de un BJT

Haz clic para comprobar la respuesta

Emisor, base y colector son las tres capas semiconductoras de un BJT.

5

Función de la corriente en la base de un BJT

Haz clic para comprobar la respuesta

Una corriente aplicada a la base de un BJT modula una corriente mayor entre emisor y colector.

6

Consideración de diseño debido a la impedancia de entrada de un BJT

Haz clic para comprobar la respuesta

La baja impedancia de entrada de un BJT puede cargar la fuente de alimentación, afectando el diseño del circuito.

7

Los FETs se caracterizan por tener una ______, ______ y ______ en su estructura.

Haz clic para comprobar la respuesta

compuerta fuente drenaje

8

El funcionamiento de los FETs depende de la variación de un ______ ______, que controla el flujo de ______ en el canal semiconductor.

Haz clic para comprobar la respuesta

campo eléctrico corriente

9

Los ______ tienen una impedancia de entrada más alta comparados con los ______, adecuados para aplicaciones que buscan minimizar la influencia en el circuito.

Haz clic para comprobar la respuesta

MOSFETs JFETs

10

Transistores de señal pequeña

Haz clic para comprobar la respuesta

Amplifican señales débiles y funcionan como interruptores rápidos.

11

Transistores de conmutación pequeños

Haz clic para comprobar la respuesta

Ideales para funciones de interruptor, proporcionan amplificación moderada.

12

Transistores de alta frecuencia

Haz clic para comprobar la respuesta

Esenciales en aplicaciones de conmutación rápida.

13

Los transistores ______ tienen tres terminales y se usan como interruptores, pero no tienen capacidad de ______.

Haz clic para comprobar la respuesta

unijunción amplificación

14

Impedancia de entrada de un transistor

Haz clic para comprobar la respuesta

Característica que determina cómo el transistor afecta la señal de entrada; valores altos son mejores para señales débiles.

15

Ganancia de amplificación de un transistor

Haz clic para comprobar la respuesta

Ratio de la señal de salida sobre la señal de entrada; indica cuánto amplifica el transistor la señal.

16

Corriente máxima en transistores

Haz clic para comprobar la respuesta

Máximo flujo de corriente que el transistor puede manejar sin dañarse; crucial en aplicaciones de alta potencia.

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

El Dibujo Técnico

Ver documento

Tecnología

Tipos de Motores y Sus Principales Características

Ver documento

Tecnología

Transistores MOSFET: Conceptos Básicos y Clasificación

Ver documento

Tecnología

Introducción al Dibujo Técnico en Educación Secundaria

Ver documento

Fundamentos de los Transistores

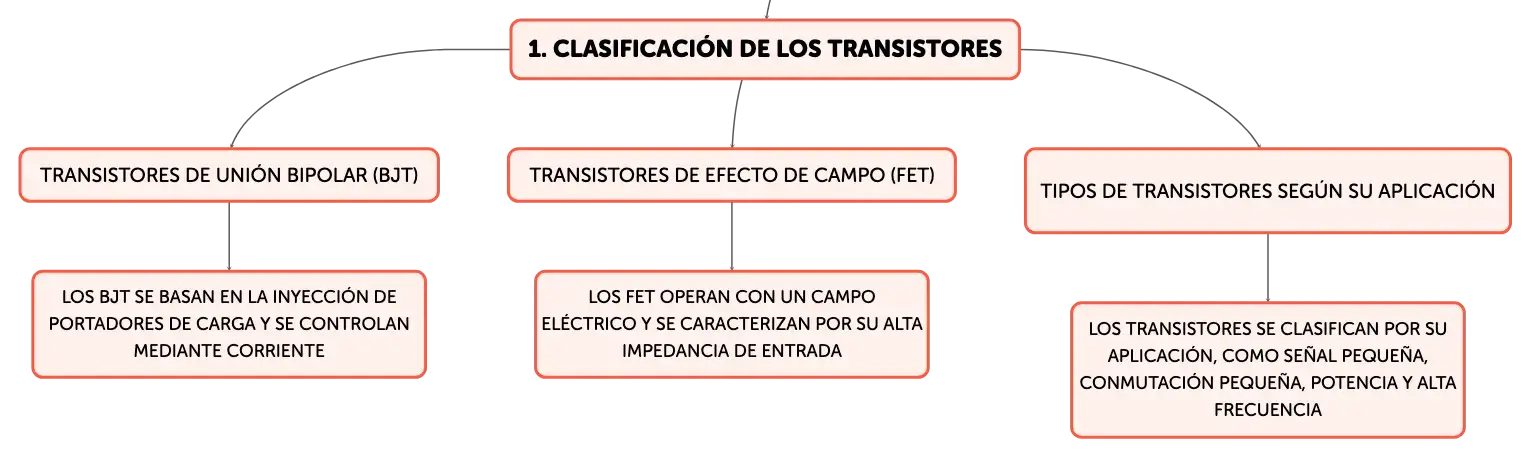

Los transistores son dispositivos semiconductores esenciales que han revolucionado la electrónica, actuando como interruptores o amplificadores en una multitud de dispositivos. Se clasifican en dos categorías principales: transistores de unión bipolar (BJT) y transistores de efecto de campo (FET). Los BJTs, que incluyen tipos NPN y PNP, se basan en la inyección de portadores de carga y se controlan mediante corriente. Los FETs, que comprenden JFETs y MOSFETs, operan con un campo eléctrico y se caracterizan por su alta impedancia de entrada, lo que los hace menos perturbadores para la fuente de alimentación del circuito.
Transistor BJT con cuerpo plástico negro y tres patas metálicas junto a un FET gris, rodeados de resistencias y capacitores en superficie clara.

Características de los Transistores de Unión Bipolar (BJT)

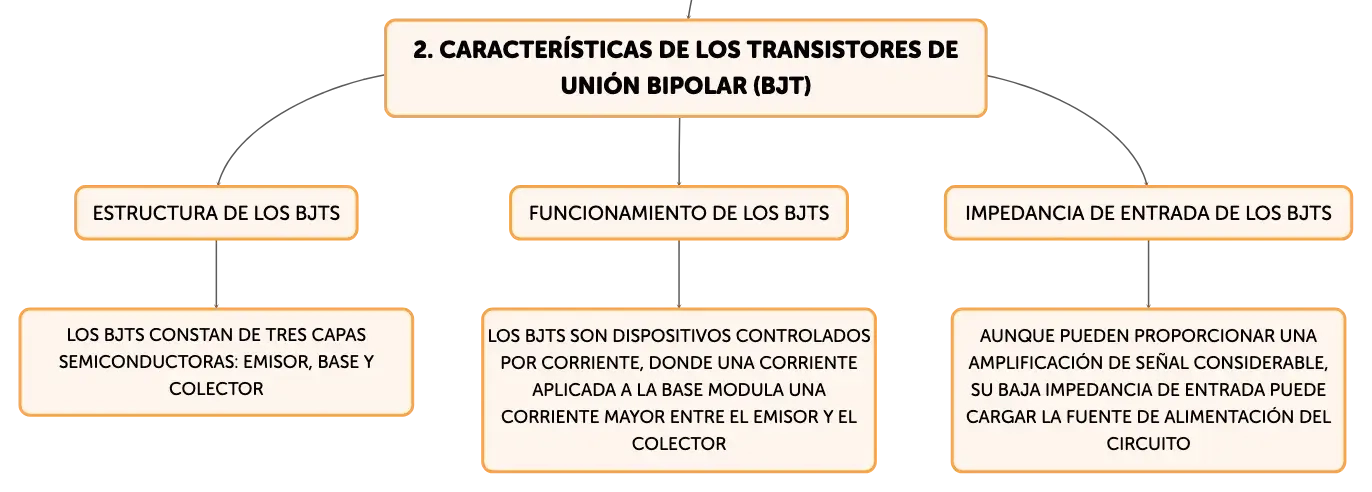

Los BJTs constan de tres capas semiconductoras denominadas emisor, base y colector. Son dispositivos controlados por corriente, donde una corriente aplicada a la base modula una corriente mayor entre el emisor y el colector. Los BJTs tipo NPN utilizan electrones como portadores mayoritarios, mientras que los PNP usan huecos. Aunque son capaces de proporcionar una amplificación de señal considerable, su impedancia de entrada relativamente baja puede cargar la fuente de alimentación del circuito, lo que es una consideración importante en el diseño de circuitos.

Funcionamiento de los Transistores de Efecto de Campo (FET)

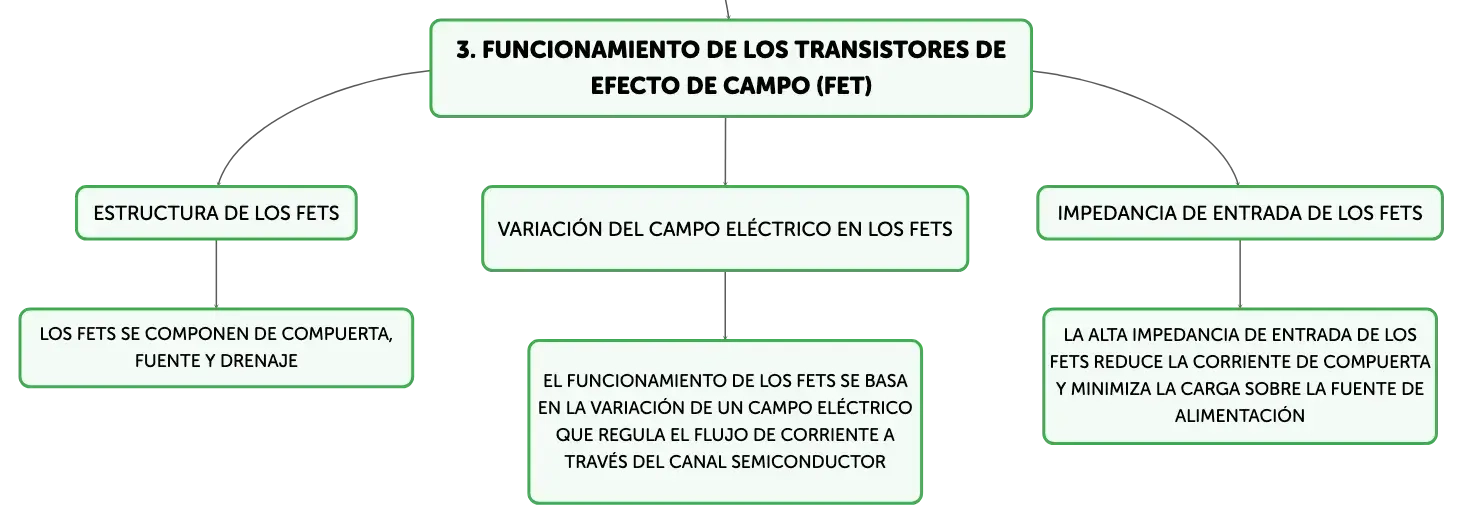

Los FETs se distinguen por su estructura de compuerta, fuente y drenaje. Su funcionamiento se basa en la variación de un campo eléctrico, que regula el flujo de corriente a través del canal semiconductor. La alta impedancia de entrada de los FETs reduce la corriente de compuerta a niveles insignificantes, lo que minimiza la carga sobre la fuente de alimentación. Los MOSFETs, en particular, ofrecen una impedancia de entrada aún más elevada que los JFETs, lo que los hace ideales para aplicaciones que requieren un mínimo impacto en el resto del circuito.

Tipos de Transistores Según su Aplicación

Los transistores se clasifican también por su aplicación. Los transistores de señal pequeña se especializan en la amplificación de señales débiles y pueden funcionar como interruptores rápidos. Los transistores de conmutación pequeños son óptimos para funciones de interruptor y proporcionan una amplificación moderada. Los transistores de potencia están diseñados para manejar altas corrientes y voltajes, mientras que los transistores de alta frecuencia son cruciales en aplicaciones que requieren conmutación rápida. Los fototransistores, que responden a la luz, y los transistores unijunción, que actúan exclusivamente como interruptores, son ejemplos de dispositivos especializados.

Transistores para Aplicaciones Específicas

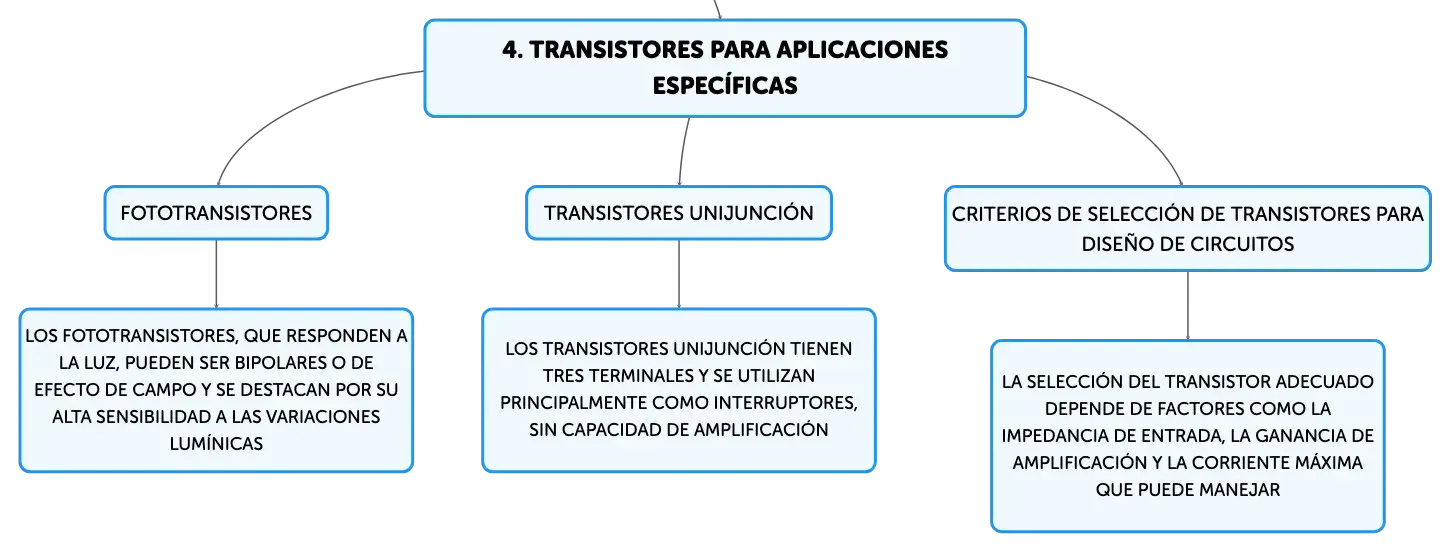

Los fototransistores, que se activan con la luz, pueden ser tanto bipolares como de efecto de campo, con los photoFETs destacando por su alta sensibilidad a las variaciones lumínicas. Los transistores unijunción, por su parte, tienen tres terminales y se utilizan principalmente como interruptores, sin capacidad de amplificación. Su funcionamiento se basa en la corriente de entrada, lo que los hace inadecuados para amplificar señales pero valiosos para aplicaciones de conmutación y temporización.

Criterios de Selección de Transistores para Diseño de Circuitos

La selección del transistor adecuado para una aplicación depende de varios factores, incluyendo la impedancia de entrada, la ganancia de amplificación y la corriente máxima que el dispositivo puede manejar. Los transistores de señal pequeña son preferibles para la amplificación de señales de bajo nivel, mientras que los transistores de potencia son esenciales en situaciones de alta tensión y corriente. Un entendimiento profundo de las diferencias entre los tipos de transistores y sus aplicaciones es vital para el diseño de circuitos electrónicos eficientes y efectivos.
