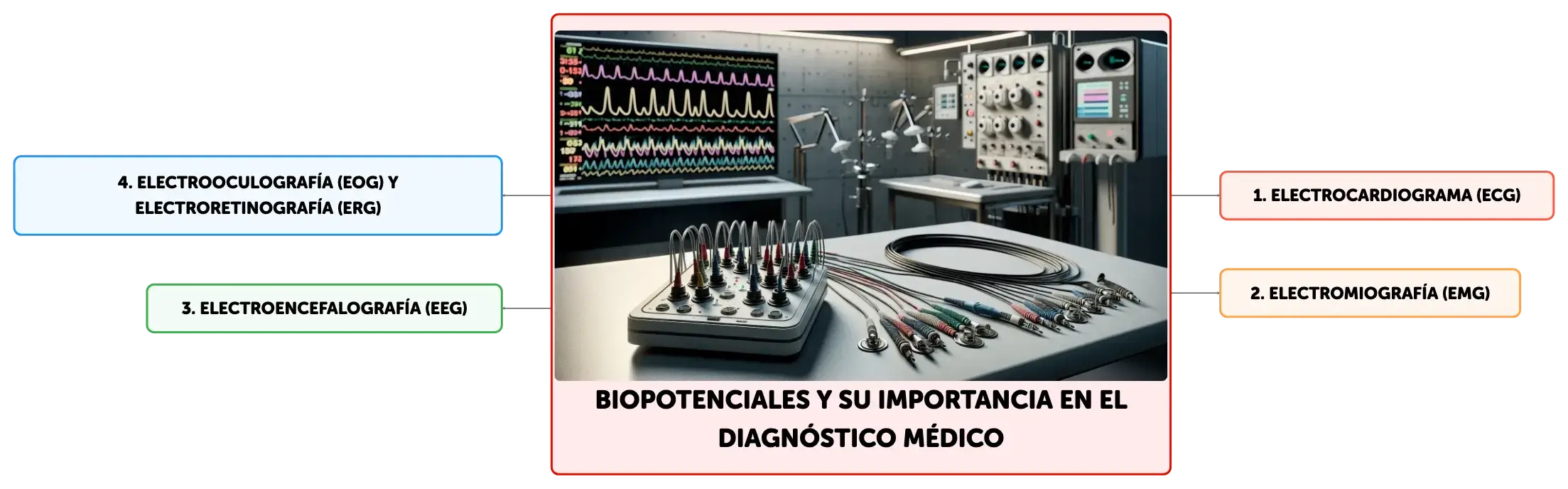

Biopotenciales y su importancia en el diagnóstico médico

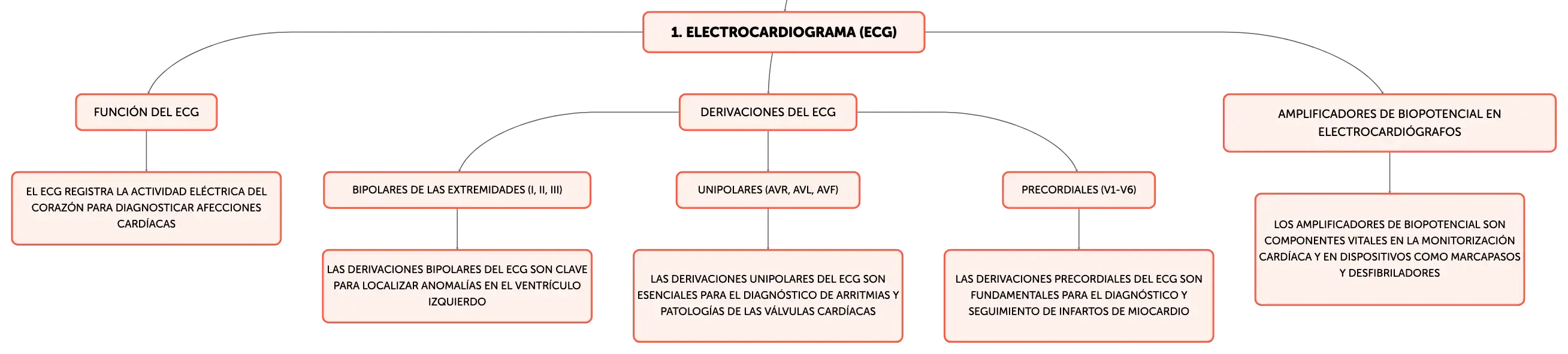

Principios y Utilidad Clínica del Electrocardiograma (ECG)

El Electrocardiograma (ECG) es una herramienta diagnóstica fundamental en cardiología que registra la actividad eléctrica del corazón mediante la detección de impulsos eléctricos que inducen la contracción cardiaca. Estos impulsos generan señales con frecuencias de 0.01 a 300 Hz y magnitudes de 0.1 a 5 mV. Los electrocardiógrafos, aparatos especializados para esta función, son esenciales para el diagnóstico y seguimiento de afecciones cardíacas, como arritmias, infartos de miocardio y patologías de las válvulas cardíacas. La interpretación de las distintas derivaciones del ECG, que incluyen las bipolares de las extremidades (I, II, III), las unipolares (aVR, aVL, aVF) y las precordiales (V1-V6), es clave para localizar anomalías cardíacas, particularmente en el ventrículo izquierdo. Los amplificadores de biopotencial en los electrocardiógrafos son componentes vitales en la monitorización cardíaca, así como en dispositivos como marcapasos y desfibriladores, y son cruciales durante la reanimación cardiopulmonar (RCP) para identificar ritmos cardíacos que requieren desfibrilación.

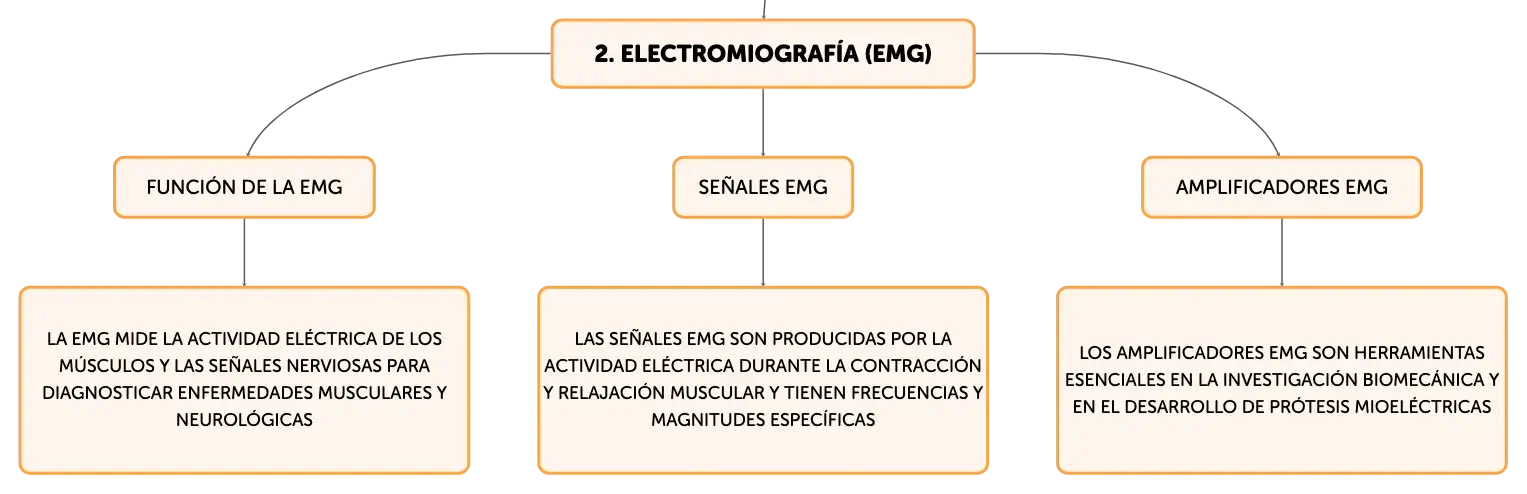

La Electromiografía (EMG) en el Diagnóstico de Patologías Neuromusculares

La Electromiografía (EMG) es una técnica diagnóstica que mide la actividad eléctrica de los músculos y las señales nerviosas que los controlan, reflejando la función del sistema neuromuscular. Las señales EMG tienen frecuencias de 5 a 3000 Hz y magnitudes de 0.1 a 10 mV, y son producidas por la actividad eléctrica durante la contracción y relajación muscular. La EMG, en combinación con estudios de conducción nerviosa, es indispensable para el diagnóstico de enfermedades musculares y neurológicas, como distrofias musculares y neuropatías periféricas. Los amplificadores EMG son herramientas esenciales en la investigación biomecánica y en el desarrollo de prótesis mioeléctricas. Para un diagnóstico detallado, se emplean electrodos invasivos que capturan la actividad eléctrica directamente de las fibras musculares individuales.

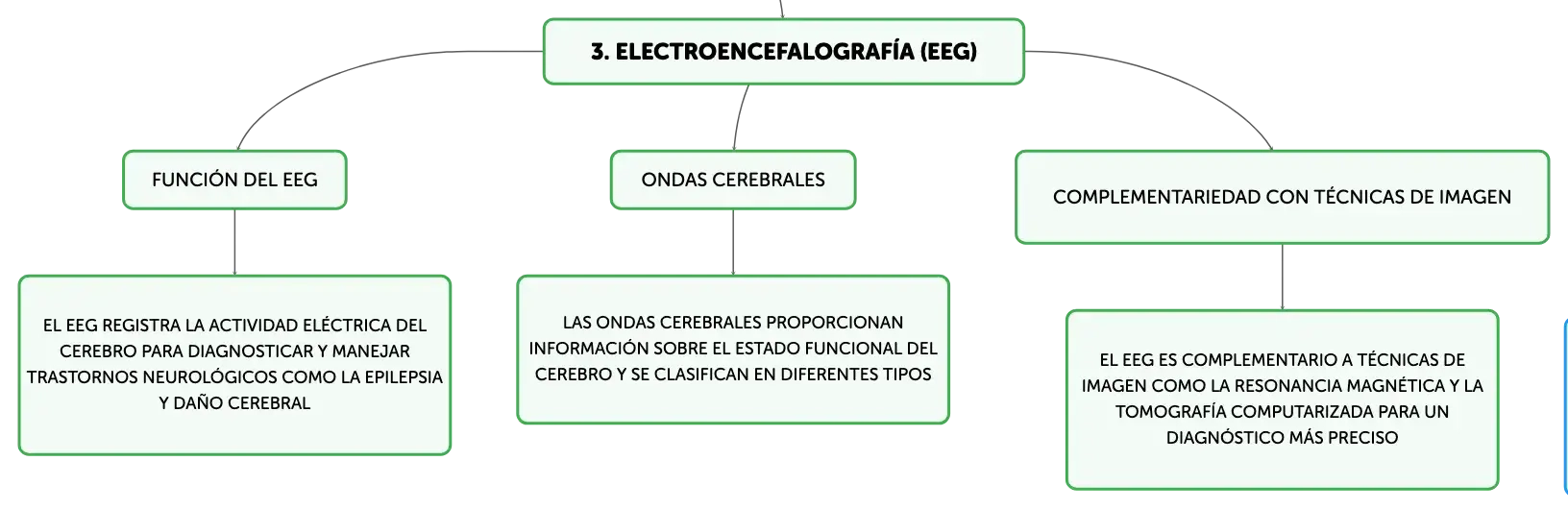

Aplicaciones de la Electroencefalografía (EEG) en Neurología

La Electroencefalografía (EEG) es una técnica no invasiva que registra la actividad eléctrica del cerebro, reflejando la suma de los potenciales postsinápticos de las neuronas. Las señales de EEG varían en frecuencia de 0.1 a 100 Hz y en magnitud de 2 a 200 μV, y son fundamentales para el diagnóstico y manejo de trastornos neurológicos como la epilepsia, daño cerebral y trastornos del sueño. El EEG es complementario a técnicas de imagen como la resonancia magnética (RM) y la tomografía computarizada (TC). Las ondas cerebrales, clasificadas en delta (δ), theta (ϑ), alfa (α), beta (β) y gamma (γ), proporcionan información sobre el estado funcional del cerebro. Además, el EEG es utilizado para monitorear la profundidad anestésica en procedimientos quirúrgicos y para evaluar el desarrollo neurológico en recién nacidos.

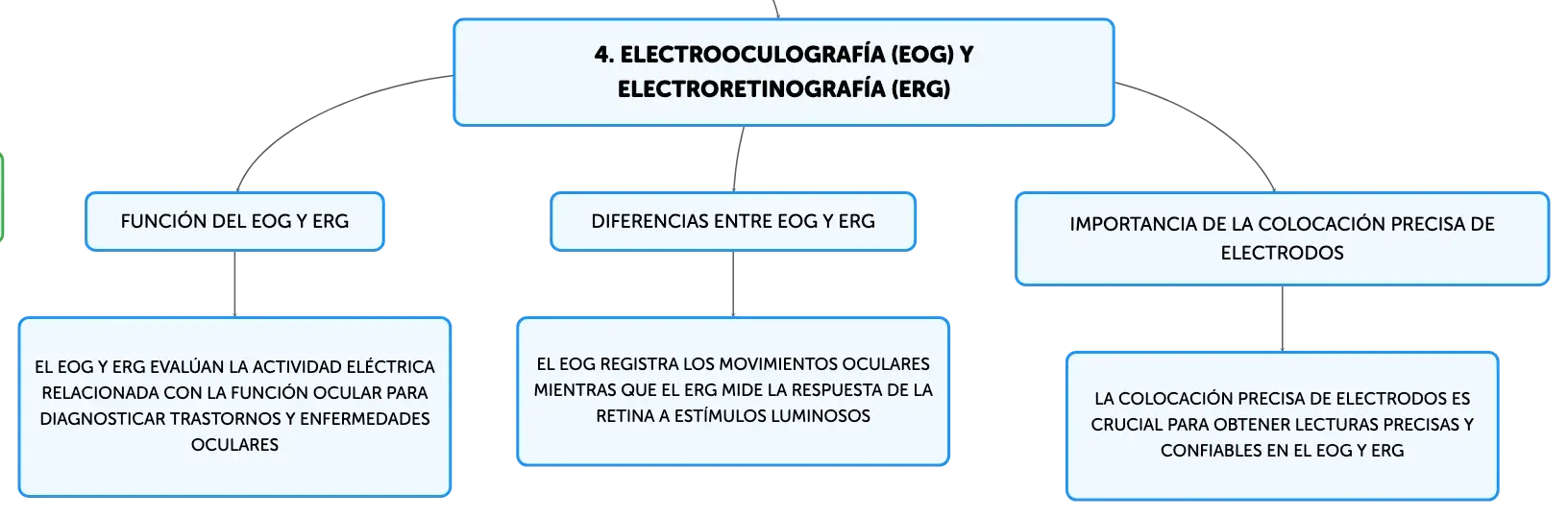

Evaluación de la Función Visual mediante Electrooculografía (EOG) y Electroretinografía (ERG)

La Electrooculografía (EOG) y la Electroretinografía (ERG) son pruebas electrofisiológicas que evalúan la actividad eléctrica relacionada con la función ocular. El EOG registra los potenciales eléctricos generados por los movimientos oculares y es útil para diagnosticar trastornos del movimiento ocular y evaluar la función de la retina. El ERG mide la respuesta eléctrica de la retina a estímulos luminosos y es esencial para el diagnóstico de enfermedades retinianas como la retinopatía diabética y la degeneración macular. Estas pruebas son cruciales para el diagnóstico y seguimiento de enfermedades oculares y requieren la colocación precisa de electrodos para capturar las señales eléctricas oculares.

Retos en la Adquisición de Biopotenciales

La adquisición de biopotenciales, como el ECG, EMG, EEG y EOG, presenta desafíos técnicos debido a la presencia de artefactos y ruido. Estos pueden ser causados por movimientos del paciente, interferencias biológicas y fuentes ambientales como la electricidad estática y las señales electromagnéticas. Para obtener lecturas precisas y confiables, es esencial minimizar estas interferencias a través de una correcta colocación de electrodos, el uso de tecnología de amplificación avanzada y la selección de materiales electrodo-gel que reduzcan los potenciales de unión y artefactos. Estas medidas son fundamentales para asegurar la validez de los diagnósticos y tratamientos que dependen de la interpretación de biopotenciales.
