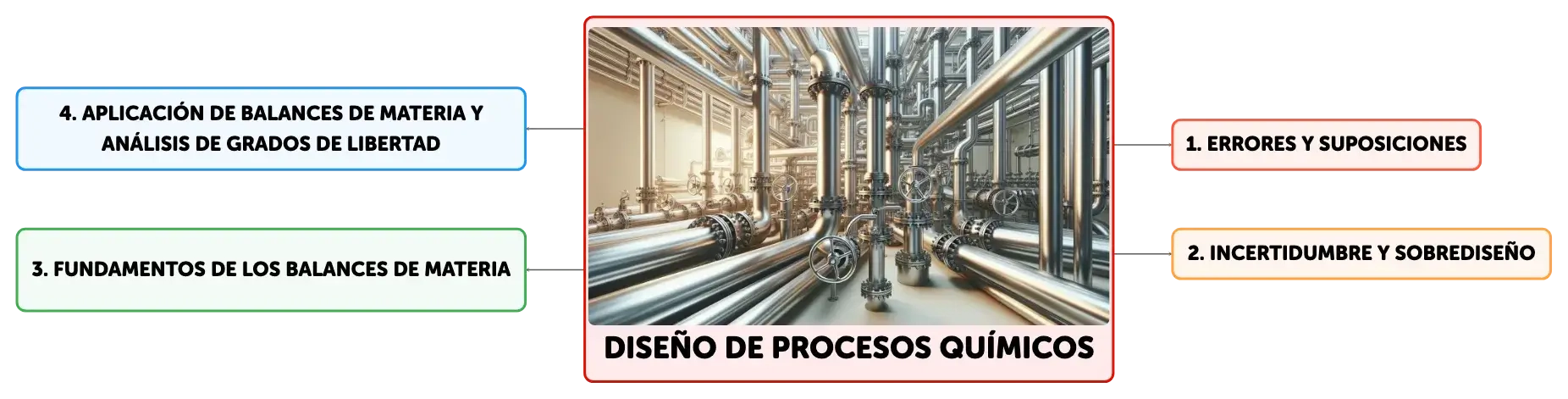

Diseño de Procesos Químicos
Concept Map
Algorino
Edit available
El diseño de procesos químicos enfrenta errores y suposiciones que pueden afectar el rendimiento. La incertidumbre se maneja con sobrediseño, mientras que los balances de materia son cruciales para la eficiencia del proceso. La recirculación y el análisis de reactivos son aspectos clave en la optimización de recursos y reacciones químicas.
Summary
Outline
Errores y Suposiciones en el Diseño de Procesos Químicos
El diseño de procesos químicos es una tarea compleja que requiere atención a los errores y suposiciones inherentes al proceso. Los errores pueden provenir de la calibración inadecuada o mal funcionamiento de instrumentos de medición, como flujómetros y cromatógrafos de gases, así como de la variabilidad inherente en los datos experimentales. Las impurezas en las corrientes de alimentación pueden tener interacciones inesperadas con los componentes principales, alterando el equilibrio químico y afectando el rendimiento del proceso. La suposición de un estado estacionario puede ser incorrecta si el sistema no ha alcanzado un equilibrio dinámico, lo que puede resultar en errores de cálculo si no se detecta a tiempo. Además, la acumulación de sustancias como la metiletilcetona (MEK) en las superficies del sistema puede ser más significativa de lo previsto, y la posibilidad de que la MEK participe en reacciones secundarias o se descomponga debe ser considerada para evitar suposiciones erróneas que comprometan el balance de materia.Incertidumbre y Sobrediseño en la Ingeniería de Procesos
La incertidumbre es un factor constante en la ingeniería de procesos, y para abordarla, los ingenieros a menudo recurren al sobrediseño. Por ejemplo, si los cálculos preliminares sugieren la necesidad de un reactor de 2500 litros, se puede optar por un reactor de mayor capacidad para acomodar no solo las condiciones actuales sino también posibles incrementos en la demanda o variaciones en el proceso. El nivel de sobrediseño se determina en función de la incertidumbre asociada con los datos de diseño y las expectativas de crecimiento del mercado. Un diseño meticuloso y un análisis exhaustivo pueden reducir la incertidumbre y, por ende, los costos asociados con la adquisición y operación de equipos, optimizando así la inversión inicial y los gastos operativos a largo plazo.Fundamentos de los Balances de Materia en Procesos Químicos
Los balances de materia son fundamentales en el análisis de procesos químicos, ya que permiten cuantificar las especies presentes en las corrientes de entrada y salida. Para realizar un balance de materia, se debe comenzar con un diagrama de flujo detallado del proceso, seguido de un análisis de grados de libertad para confirmar que existen suficientes ecuaciones para resolver las incógnitas. La ecuación general de balance de materia se formula como: entrada + generación - salida - consumo = acumulación. En un proceso continuo en estado estacionario, el término de acumulación es cero, simplificando la ecuación a: entrada + generación = salida + consumo. En cambio, en procesos por lotes, los términos de entrada y salida son cero, y la acumulación se determina por la diferencia entre las cantidades iniciales y finales de las especies en el sistema.Aplicación de Balances de Materia y Análisis de Grados de Libertad
Para definir completamente una corriente en un proceso, es necesario asignar valores a las variables de flujo, como la velocidad de flujo másico total, las fracciones másicas de los componentes o las velocidades de flujo molar. El análisis de grados de libertad es una herramienta esencial que determina si el número de ecuaciones disponibles es suficiente para resolver las incógnitas. En sistemas no reactivos de una sola unidad, se cuentan las incógnitas y se restan las relaciones independientes existentes entre ellas. En sistemas con múltiples unidades, se realiza un análisis por separado para cada unidad y cada punto de mezcla o separación. Este análisis es crucial para identificar sistemas con cero grados de libertad, lo que indica que todas las incógnitas pueden ser determinadas y el sistema es resoluble.Consideraciones Especiales en Procesos con Recirculación y Reactivos
La recirculación es una técnica utilizada en la industria química para reintroducir materiales no reaccionados al proceso, optimizando el uso de las materias primas. Para analizar estos sistemas, se comienza con balances generales de materia. En procesos con reacciones químicas, es crucial identificar el reactivo limitante, que es aquel que se consumirá completamente si la reacción se lleva a su máxima extensión. Los cálculos deben incluir la cantidad teórica de reactivos en exceso y la fracción de conversión de los reactivos. El grado de avance de la reacción es un concepto que relaciona la cantidad de reactivo consumido con los coeficientes estequiométricos, facilitando el análisis de procesos reactivos. Los balances de especies atómicas y el uso del grado de avance de la reacción son métodos efectivos para simplificar el análisis de procesos reactivos, especialmente útiles en cálculos de equilibrio químico.
Show More

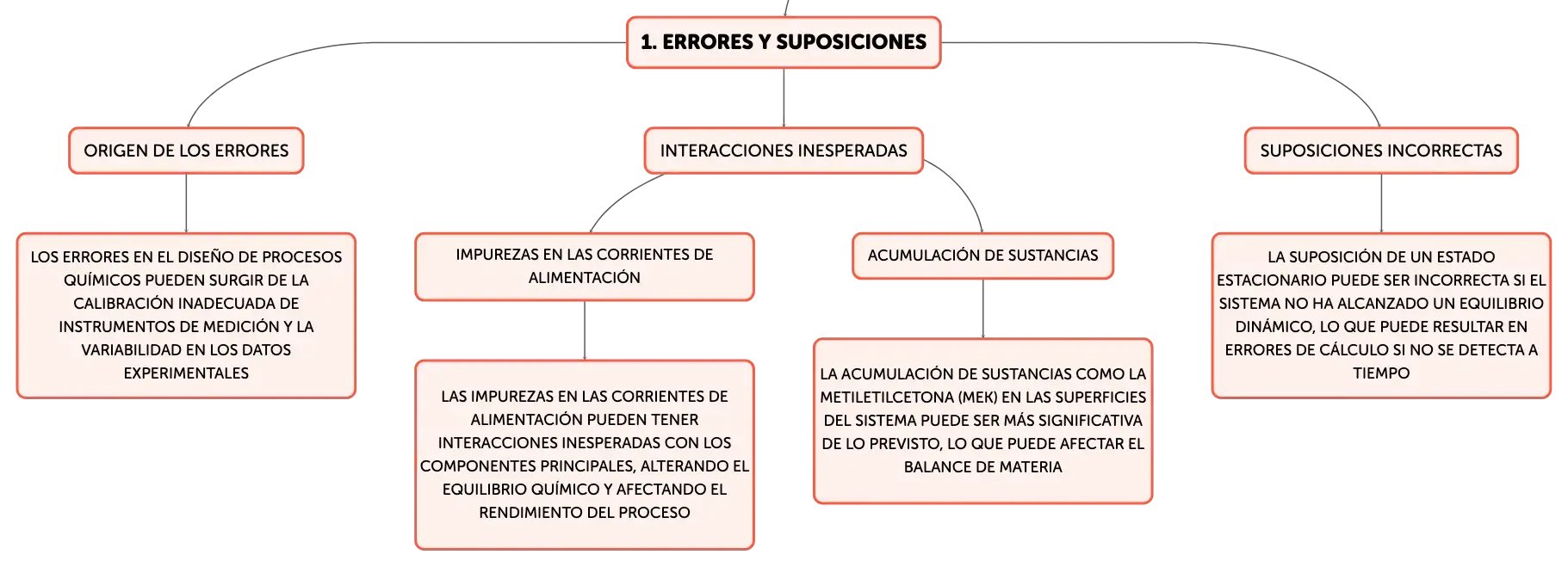

Errores y Suposiciones
Origen de los errores
Los errores en el diseño de procesos químicos pueden surgir de la calibración inadecuada de instrumentos de medición y la variabilidad en los datos experimentales
Interacciones inesperadas
Impurezas en las corrientes de alimentación
Las impurezas en las corrientes de alimentación pueden tener interacciones inesperadas con los componentes principales, alterando el equilibrio químico y afectando el rendimiento del proceso
Acumulación de sustancias
La acumulación de sustancias como la metiletilcetona (MEK) en las superficies del sistema puede ser más significativa de lo previsto, lo que puede afectar el balance de materia
Suposiciones incorrectas
La suposición de un estado estacionario puede ser incorrecta si el sistema no ha alcanzado un equilibrio dinámico, lo que puede resultar en errores de cálculo si no se detecta a tiempo

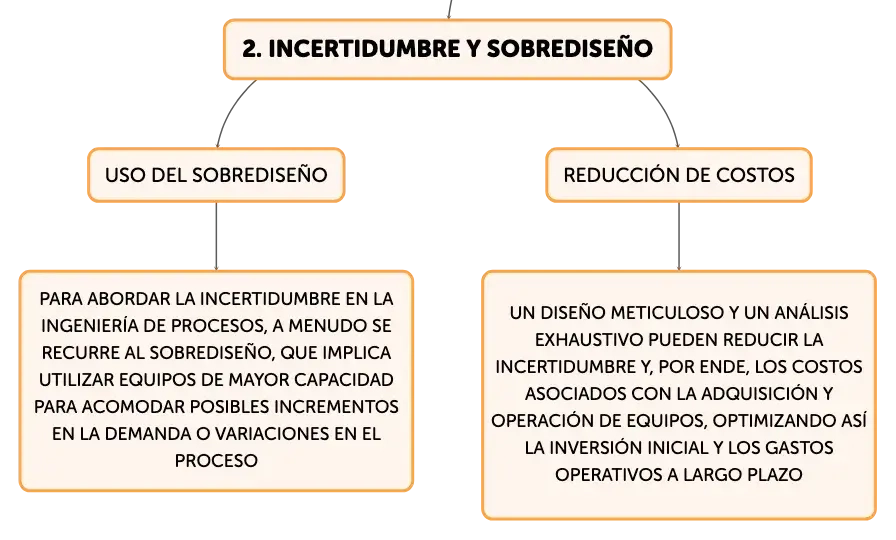

Incertidumbre y Sobrediseño
Uso del sobrediseño
Para abordar la incertidumbre en la ingeniería de procesos, a menudo se recurre al sobrediseño, que implica utilizar equipos de mayor capacidad para acomodar posibles incrementos en la demanda o variaciones en el proceso
Reducción de costos
Un diseño meticuloso y un análisis exhaustivo pueden reducir la incertidumbre y, por ende, los costos asociados con la adquisición y operación de equipos, optimizando así la inversión inicial y los gastos operativos a largo plazo

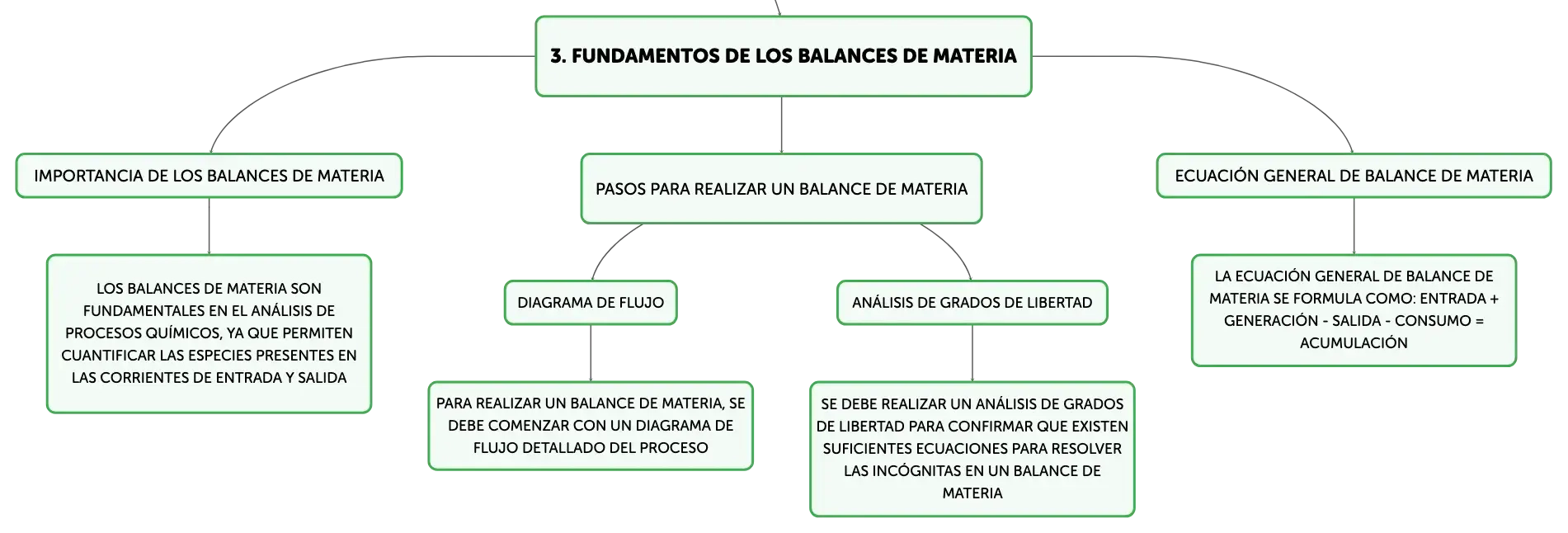

Fundamentos de los Balances de Materia
Importancia de los balances de materia
Los balances de materia son fundamentales en el análisis de procesos químicos, ya que permiten cuantificar las especies presentes en las corrientes de entrada y salida
Pasos para realizar un balance de materia
Diagrama de flujo
Para realizar un balance de materia, se debe comenzar con un diagrama de flujo detallado del proceso
Análisis de grados de libertad
Se debe realizar un análisis de grados de libertad para confirmar que existen suficientes ecuaciones para resolver las incógnitas en un balance de materia
Ecuación general de balance de materia
La ecuación general de balance de materia se formula como: entrada + generación - salida - consumo = acumulación

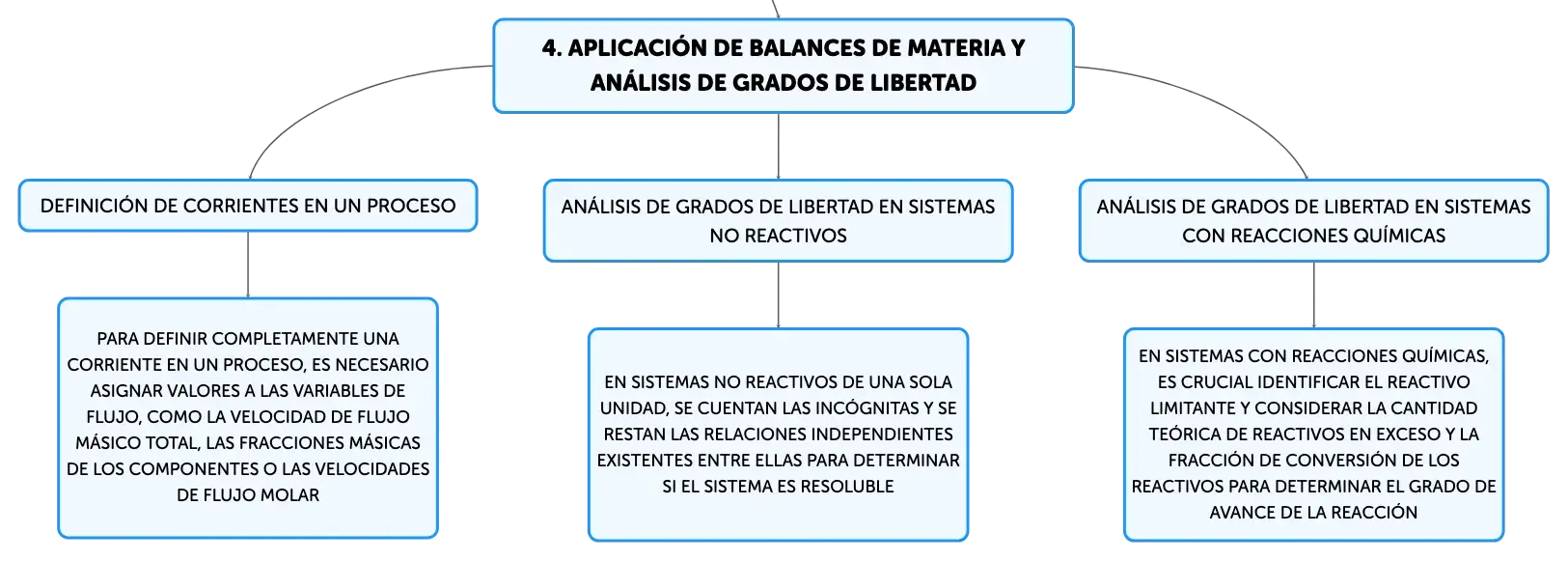

Aplicación de Balances de Materia y Análisis de Grados de Libertad
Definición de corrientes en un proceso
Para definir completamente una corriente en un proceso, es necesario asignar valores a las variables de flujo, como la velocidad de flujo másico total, las fracciones másicas de los componentes o las velocidades de flujo molar
Análisis de grados de libertad en sistemas no reactivos
En sistemas no reactivos de una sola unidad, se cuentan las incógnitas y se restan las relaciones independientes existentes entre ellas para determinar si el sistema es resoluble
Análisis de grados de libertad en sistemas con reacciones químicas
En sistemas con reacciones químicas, es crucial identificar el reactivo limitante y considerar la cantidad teórica de reactivos en exceso y la fracción de conversión de los reactivos para determinar el grado de avance de la reacción
Diseño de Procesos Químicos
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
Calibración de Instrumentos
Errores por calibración inadecuada o mal funcionamiento de instrumentos como flujómetros y cromatógrafos afectan la precisión de los datos.
01
Variabilidad de Datos Experimentales
La variabilidad en los datos experimentales puede llevar a conclusiones erróneas si no se considera en el análisis del proceso.
02
Impurezas en Corrientes de Alimentación
Las impurezas pueden interactuar con componentes principales y alterar el equilibrio químico, afectando el rendimiento del proceso.
