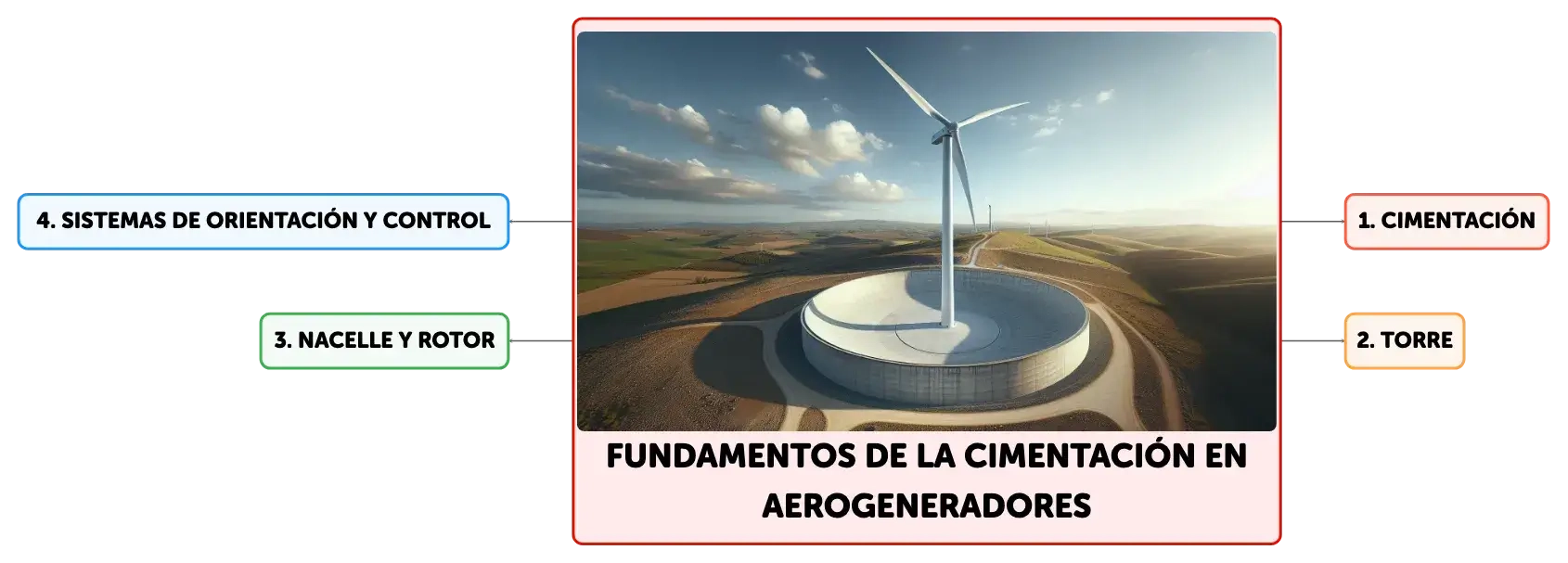

Fundamentos de la Cimentación en Aerogeneradores

Los aerogeneradores son estructuras clave en la generación de energía eólica. Su diseño incluye cimentaciones robustas, torres elevadas para captar mejor el viento, nacelles con componentes críticos y rotores eficientes. Los sistemas de orientación y control, junto con los de frenado y transmisión de potencia, aseguran un funcionamiento óptimo y seguro, adaptándose a las condiciones ambientales y maximizando la producción de electricidad.

Ver más

1/5

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Importancia de la cimentación en aerogeneradores

Haz clic para comprobar la respuesta

Proporciona base estructural, asegura estabilidad ante cargas dinámicas y peso.

2

Factores para dimensionar cimentación

Haz clic para comprobar la respuesta

Análisis de condiciones del suelo, especificaciones del aerogenerador, resistencia y durabilidad requeridas.

3

Materiales para cimentación de aerogeneradores

Haz clic para comprobar la respuesta

Concreto reforzado con acero, ofrece resistencia y durabilidad para operación a largo plazo.

4

Comúnmente hecha de ______, la torre de un aerogenerador se compone de secciones ______ que se unen en el lugar.

Haz clic para comprobar la respuesta

acero modulares

5

En ______ marinos, se utilizan materiales resistentes a la ______ para prolongar la vida útil de la torre de un aerogenerador.

Haz clic para comprobar la respuesta

ambientes corrosión

6

Componentes esenciales en la nacelle

Haz clic para comprobar la respuesta

Incluyen generador, caja de engranajes, sistemas de control y orientación.

7

Función del rotor en aerogeneradores

Haz clic para comprobar la respuesta

Captura energía cinética del viento, la convierte en energía mecánica rotacional.

8

Conversión de energía mecánica a electricidad

Haz clic para comprobar la respuesta

Eje principal transfiere energía mecánica al generador, donde se convierte en electricidad.

9

Para maximizar la captura de energía, los sistemas pueden ser ______, con mecanismos motorizados, o ______, basados en la aerodinámica.

Haz clic para comprobar la respuesta

activos pasivos

10

El sistema de ______ supervisa las condiciones de operación y medio ambiente, ajustando la orientación y la ______ de las palas.

Haz clic para comprobar la respuesta

control velocidad

11

Este sistema es vital para el arranque, la parada controlada y la operación ______ de la turbina en distintas condiciones climáticas.

Haz clic para comprobar la respuesta

continua

12

Función del generador en aerogeneradores

Haz clic para comprobar la respuesta

Transforma energía mecánica rotacional en electricidad.

13

Factores para selección de generador

Haz clic para comprobar la respuesta

Eficiencia de conversión y compatibilidad con red eléctrica.

14

Métodos de frenado en aerogeneradores

Haz clic para comprobar la respuesta

Frenos mecánicos, hidráulicos, eléctricos y aerodinámico ajustando ángulo de palas.

15

El sistema de ______ ajusta el ángulo de las palas frente al viento para optimizar la generación de ______ y actuar como seguridad ante vientos fuertes.

Haz clic para comprobar la respuesta

pitch potencia

16

Los aerogeneradores con control por ______ regulan el par generado a través de la pérdida aerodinámica, manteniéndolo constante a pesar de las variaciones en la ______ del viento.

Haz clic para comprobar la respuesta

stall velocidad

17

Los sistemas de ______ y control son cruciales para el desempeño y la ______ de las turbinas eólicas, garantizando su operación eficaz y segura.

Haz clic para comprobar la respuesta

transmisión seguridad

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Redes de Telecomunicaciones

Tecnología

Fundamentos y Aplicaciones de la Tomografía en Endodoncia

Tecnología

Funcionamiento y Aplicaciones de los Motores Eléctricos en la Industria

Tecnología

Sensores Ópticos

Fundamentos de la Cimentación en Aerogeneradores

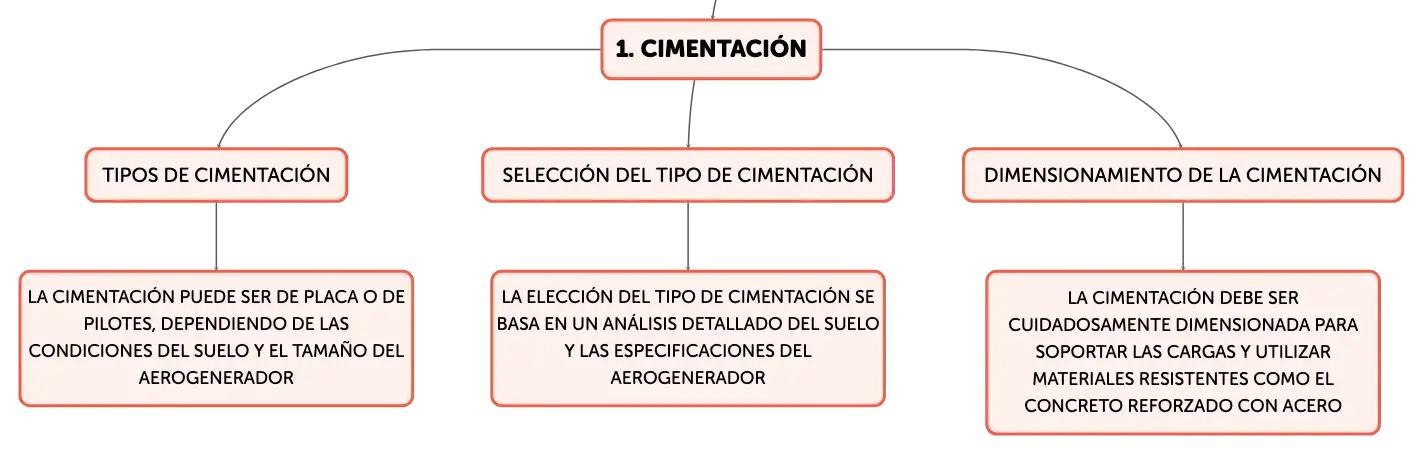

La cimentación es el componente crítico que proporciona la base estructural de un aerogenerador, diseñada para asegurar la estabilidad de la torre ante las cargas dinámicas impuestas por el viento y el peso de la estructura. Se distinguen principalmente dos tipos de cimentación: la cimentación de placa, que se utiliza en terrenos firmes y para aerogeneradores de menor tamaño, y la cimentación de pilotes, que es preferida en suelos menos estables y para turbinas de mayor escala. La selección del tipo de cimentación se basa en un análisis detallado de las condiciones del suelo y las especificaciones del aerogenerador. La cimentación debe ser dimensionada cuidadosamente para soportar las cargas, utilizando materiales como el concreto reforzado con acero, que proporcionan la resistencia y durabilidad necesarias para el funcionamiento a largo plazo del aerogenerador.
Aerogenerador con base de concreto y aspas blancas en paisaje abierto bajo cielo azul claro, reflejando energía renovable y sostenibilidad.

La Torre: Estructura Vertical de Sustentación

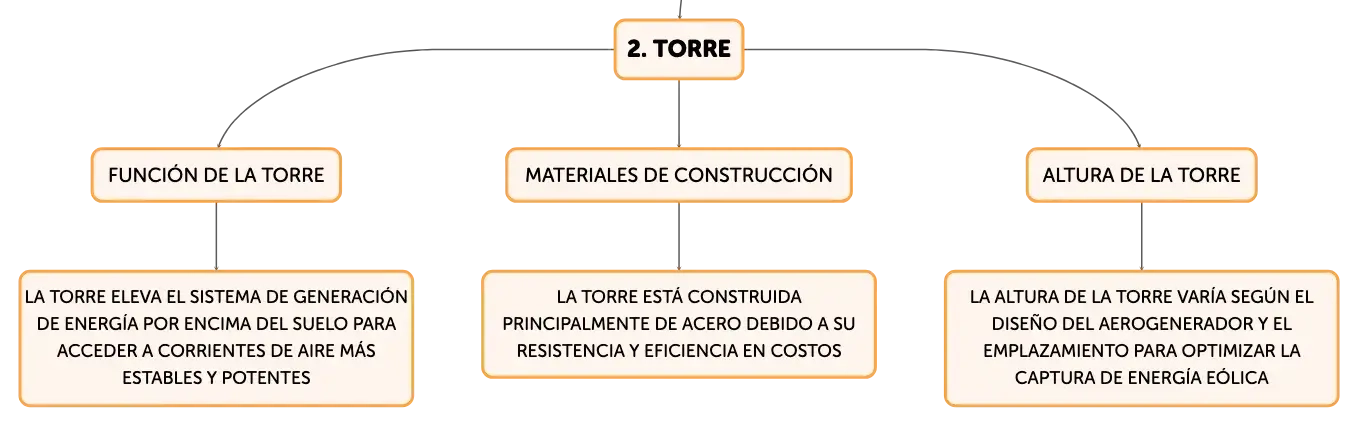

La torre de un aerogenerador es la estructura vertical que eleva el sistema de generación de energía por encima del suelo, permitiendo el acceso a corrientes de aire más estables y potentes a mayor altura. Construida comúnmente de acero, debido a su resistencia y eficiencia en términos de costos, la torre se compone de secciones modulares o anillos que se ensamblan en el sitio. La altura de la torre varía en función del diseño específico del aerogenerador y las características del emplazamiento, optimizando así la captura de energía eólica. En ambientes marinos, se emplean tratamientos anticorrosivos y materiales resistentes a la corrosión para aumentar la durabilidad de la torre. La altura de la torre es un factor determinante en la eficiencia de la captación de energía eólica, impactando directamente en la producción de electricidad.

Nacelle y Rotor: Corazón y Manos del Aerogenerador

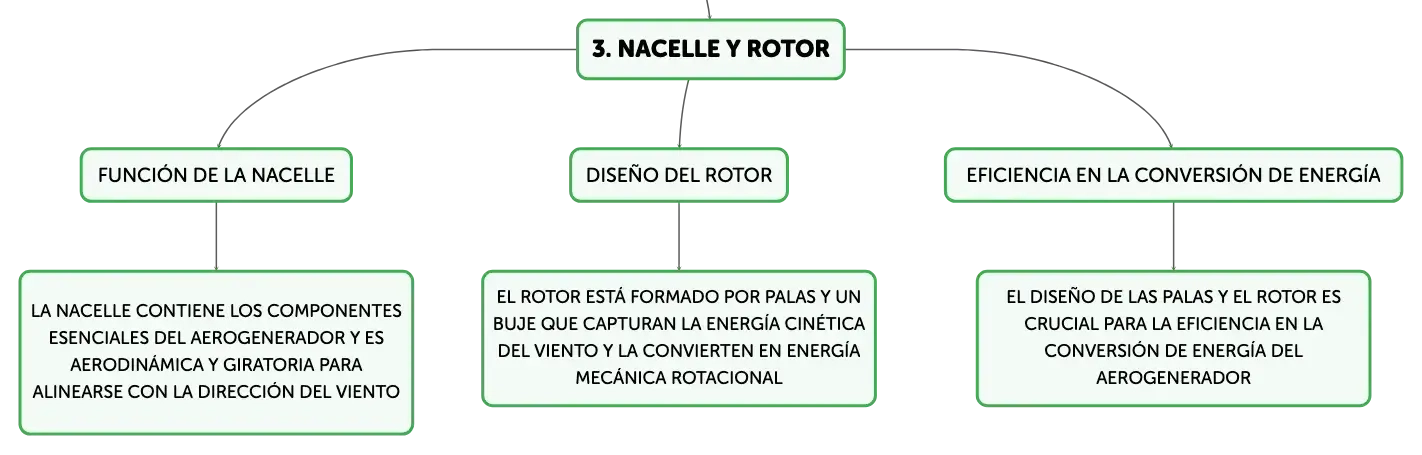

La nacelle, situada en la cúspide de la torre, contiene los componentes esenciales del aerogenerador, como el generador, la caja de engranajes y los sistemas de control y orientación. Esta unidad central es aerodinámica y capaz de girar para alinearse con la dirección del viento. El rotor, formado por las palas y el buje, es el elemento que captura la energía cinética del viento y la convierte en energía mecánica rotacional. Las palas están diseñadas para ser aerodinámicamente eficientes y están unidas al buje, que a su vez está conectado al eje principal del aerogenerador. Este eje transfiere la energía mecánica desde el rotor al generador, donde se convierte en electricidad. La eficiencia en la conversión de energía es un aspecto clave en el diseño de las palas y el rotor.

Sistemas de Orientación y Control en Aerogeneradores

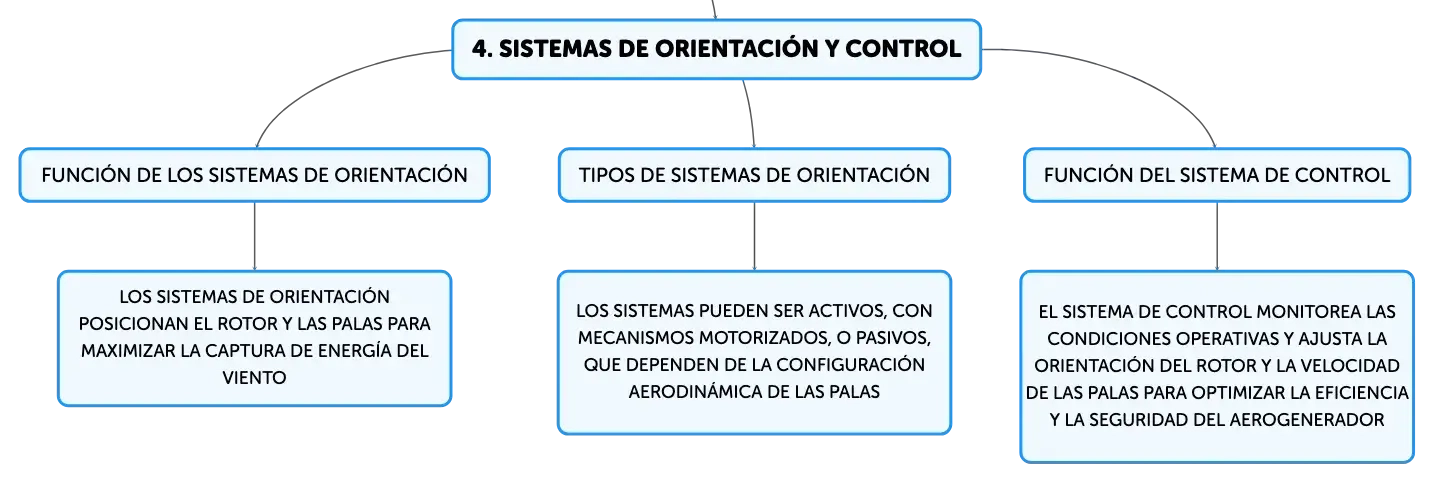

Los sistemas de orientación de los aerogeneradores son fundamentales para posicionar el rotor y las palas de manera que se maximice la captura de energía del viento. Estos sistemas pueden ser activos, con mecanismos motorizados para el ajuste preciso de la posición, o pasivos, que dependen de la configuración aerodinámica de las palas para su alineación automática con el viento. Además, el sistema de control monitorea constantemente las condiciones operativas y ambientales, ajustando la orientación del rotor y la velocidad de las palas para optimizar la eficiencia y asegurar la operación segura de la turbina. Este sistema es crucial para el funcionamiento adecuado del aerogenerador, incluyendo el arranque, la parada controlada y la operación continua bajo diversas condiciones climáticas.

Generación de Electricidad y Sistemas de Frenado

El generador del aerogenerador es el dispositivo que transforma la energía mecánica rotacional en electricidad. Los tipos de generadores más comunes son los asíncronos doble alimentados, que ofrecen flexibilidad en la velocidad de rotación, y los síncronos, que operan a una velocidad constante y requieren un convertidor de frecuencia para la integración con la red eléctrica. La selección del generador se realiza considerando la eficiencia de conversión y la compatibilidad con la red eléctrica. Los aerogeneradores también están equipados con sistemas de frenado, como frenos mecánicos, hidráulicos o eléctricos, que son esenciales para la seguridad y el control de la velocidad del rotor en situaciones de viento excesivo. Adicionalmente, el freno aerodinámico, que ajusta el ángulo de las palas para disminuir la velocidad del rotor, es otro método de frenado utilizado en estas estructuras.

Transmisión y Control de Potencia

En los aerogeneradores que lo requieren, una caja de engranajes se encarga de adaptar la velocidad de rotación del rotor a la velocidad óptima del generador, incrementando la eficiencia de la generación de energía. El sistema de pitch controla el ángulo de las palas en relación con el viento, optimizando la generación de potencia y funcionando como un mecanismo de seguridad en condiciones de vientos intensos. Por otro lado, los aerogeneradores con control por stall utilizan la pérdida aerodinámica para regular el par generado, manteniéndolo constante a pesar de las fluctuaciones en la velocidad del viento. Estos sistemas de transmisión y control son vitales para el rendimiento óptimo y la seguridad de la turbina eólica, asegurando su funcionamiento eficiente y confiable.
