Fundamentos de los Motores de Inducción

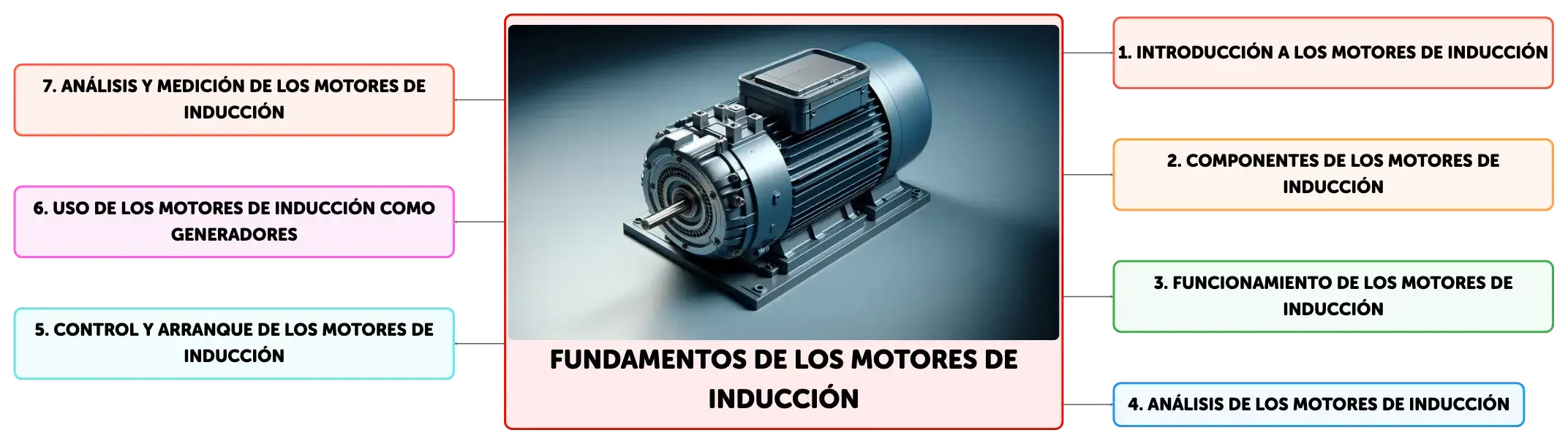

Concept Map
Los motores de inducción son esenciales en la industria, transformando energía eléctrica en mecánica. Existen dos tipos de rotores: jaula de ardilla y devanado, cada uno adecuado para diferentes aplicaciones. Estos motores se caracterizan por su eficiencia y bajo mantenimiento, con técnicas de arranque y control de velocidad que optimizan su rendimiento. Aunque pueden funcionar como generadores, su uso es limitado en comparación con los generadores especializados.
Summary
Outline
Fundamentos de los Motores de Inducción
Los motores de inducción, fundamentales en la industria moderna, convierten la energía eléctrica en energía mecánica mediante el principio de inducción electromagnética, sin requerir una fuente externa de corriente continua para su campo magnético. A diferencia de los motores síncronos, que necesitan una corriente de campo externa, los motores de inducción generan el campo magnético del rotor internamente a través de corrientes inducidas en sus devanados. Esta inducción se produce cuando el campo magnético giratorio del estator interactúa con los conductores del rotor, lo que resulta en un motor eficiente y de bajo mantenimiento, ideal para una amplia gama de aplicaciones.Construcción y Tipos de Rotores en Motores de Inducción
Los motores de inducción se componen de dos partes principales: el estator, que es estático y contiene devanados de alambre, y el rotor, que gira dentro del estator. Los rotores pueden ser de dos tipos: jaula de ardilla y devanado. El rotor de jaula de ardilla, caracterizado por barras conductoras de aluminio o cobre cortocircuitadas por anillos en ambos extremos, es robusto y de bajo costo. El rotor devanado, por otro lado, tiene devanados similares a los del estator y se conecta a través de anillos rozantes y escobillas. La elección entre un rotor de jaula de ardilla y uno devanado depende de la aplicación específica y de los requisitos de control de velocidad y par motor.Principio de Operación y Desarrollo del Par en Motores de Inducción
Los motores de inducción operan cuando un voltaje trifásico aplicado al estator crea un campo magnético rotativo. Este campo corta los conductores del rotor, induciendo un voltaje que a su vez genera corrientes eléctricas en el rotor. Estas corrientes interactúan con el campo magnético del estator para producir un par de fuerza que hace girar el rotor. La velocidad a la que gira el campo magnético se denomina velocidad síncrona y depende de la frecuencia de la corriente alterna y del número de polos del motor. El par motor resulta de la interacción entre el campo magnético del estator y las corrientes inducidas en el rotor, permitiendo la conversión de energía eléctrica en energía mecánica.Circuito Equivalente y Modelado de Motores de Inducción
El análisis detallado de los motores de inducción se facilita mediante el uso de un circuito equivalente, que simula la relación transformadora entre el estator y el rotor. Este modelo incluye resistencias que representan las pérdidas en los devanados del estator y del rotor, y reactancias que simulan la inductancia debida al flujo magnético. Además, se considera una reactancia de magnetización para representar el flujo magnético principal. El circuito equivalente es esencial para entender la relación entre el deslizamiento del rotor y los cambios en los voltajes y corrientes inducidos, lo que es crucial para el diseño y análisis de estos motores en aplicaciones industriales.Control de Velocidad y Técnicas de Arranque en Motores de Inducción
El control de la velocidad de un motor de inducción se logra variando el deslizamiento entre la velocidad síncrona y la velocidad del rotor. Para un arranque eficiente y para controlar las corrientes de arranque elevadas, se emplean diversas técnicas como el uso de resistencias externas en el circuito del rotor, arrancadores suaves y variadores de frecuencia. Estos métodos permiten un arranque gradual y un control refinado de la velocidad, lo que es crucial para aplicaciones industriales que requieren diferentes velocidades y parámetros de operación.Aplicaciones y Limitaciones de los Motores de Inducción como Generadores
Los motores de inducción son versátiles y pueden funcionar como generadores bajo ciertas condiciones. Sin embargo, su uso como generadores presenta desafíos, como una regulación de voltaje menos efectiva y una menor capacidad para adaptarse a cargas variables en comparación con los generadores dedicados. A pesar de estas limitaciones, los motores de inducción son ampliamente utilizados en la industria por su robustez, simplicidad y eficiencia de costos, aunque su aplicación como generadores es menos común y generalmente se limita a situaciones específicas donde estas limitaciones no son críticas.Medición de Parámetros y Comportamiento bajo Carga de Motores de Inducción
La medición precisa de los parámetros eléctricos del motor de inducción, como la resistencia y la reactancia de los devanados del estator y del rotor, así como la reactancia de magnetización, es fundamental para optimizar su rendimiento. Además, es importante analizar el comportamiento del motor bajo diferentes condiciones de carga, ya que esto influye en su eficiencia y durabilidad. La curva característica par-velocidad proporciona información valiosa sobre el comportamiento del motor en diversas situaciones operativas y es una herramienta esencial para diseñar sistemas que aprovechen al máximo la eficiencia y capacidad del motor.
Show More

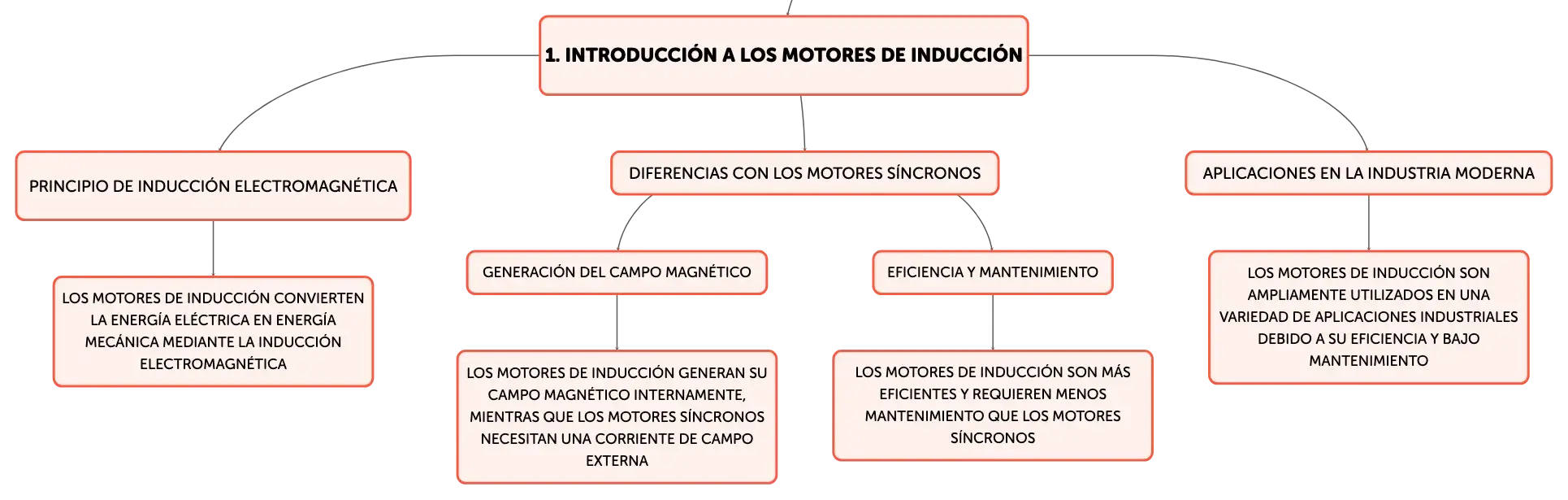

Introducción a los motores de inducción
Principio de inducción electromagnética
Los motores de inducción convierten la energía eléctrica en energía mecánica mediante la inducción electromagnética
Diferencias con los motores síncronos
Generación del campo magnético
Los motores de inducción generan su campo magnético internamente, mientras que los motores síncronos necesitan una corriente de campo externa
Eficiencia y mantenimiento
Los motores de inducción son más eficientes y requieren menos mantenimiento que los motores síncronos
Aplicaciones en la industria moderna
Los motores de inducción son ampliamente utilizados en una variedad de aplicaciones industriales debido a su eficiencia y bajo mantenimiento

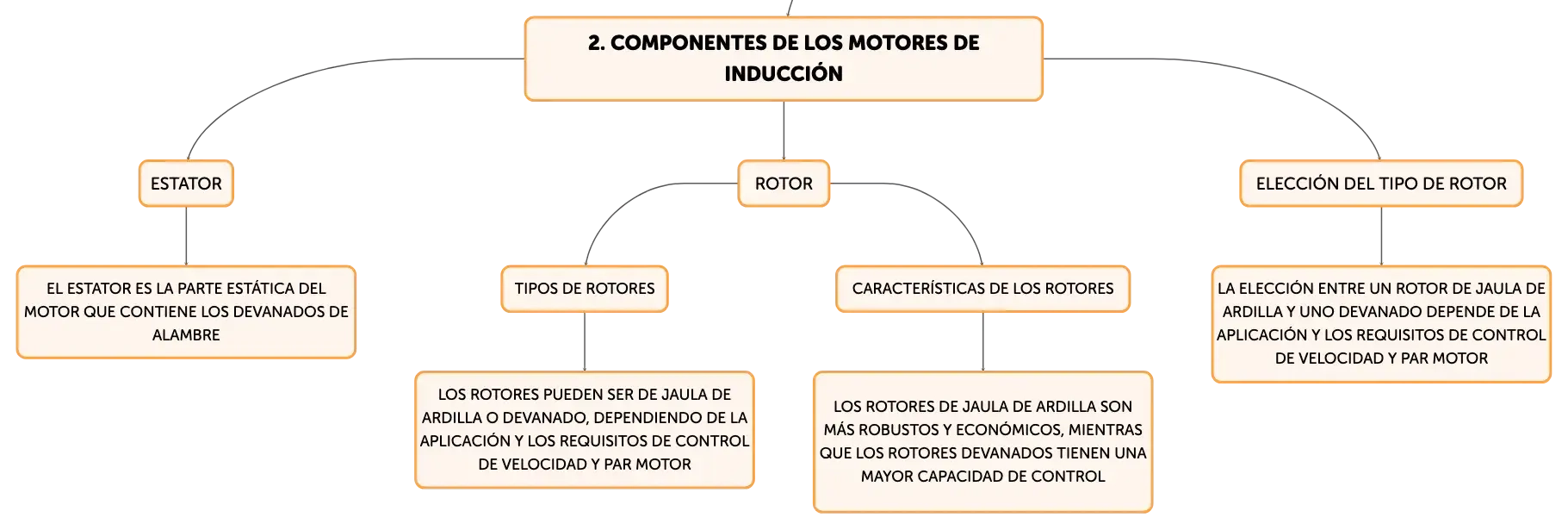

Componentes de los motores de inducción
Estator
El estator es la parte estática del motor que contiene los devanados de alambre
Rotor
Tipos de rotores
Los rotores pueden ser de jaula de ardilla o devanado, dependiendo de la aplicación y los requisitos de control de velocidad y par motor
Características de los rotores
Los rotores de jaula de ardilla son más robustos y económicos, mientras que los rotores devanados tienen una mayor capacidad de control
Elección del tipo de rotor
La elección entre un rotor de jaula de ardilla y uno devanado depende de la aplicación y los requisitos de control de velocidad y par motor

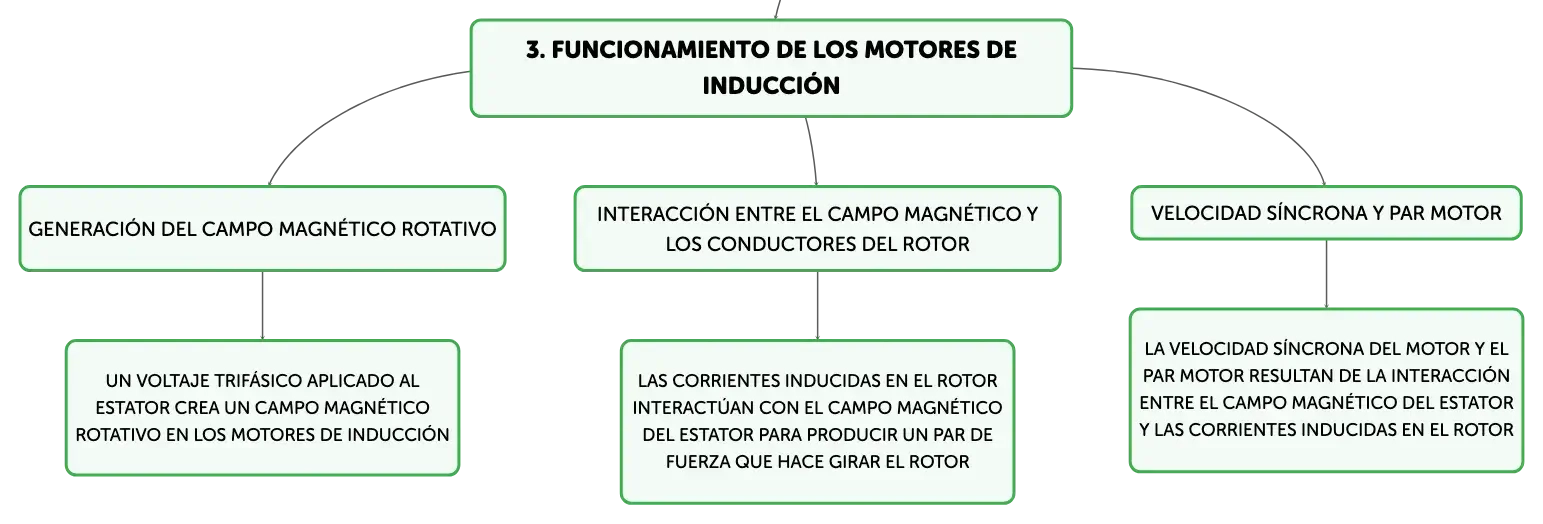

Funcionamiento de los motores de inducción
Generación del campo magnético rotativo
Un voltaje trifásico aplicado al estator crea un campo magnético rotativo en los motores de inducción
Interacción entre el campo magnético y los conductores del rotor
Las corrientes inducidas en el rotor interactúan con el campo magnético del estator para producir un par de fuerza que hace girar el rotor
Velocidad síncrona y par motor
La velocidad síncrona del motor y el par motor resultan de la interacción entre el campo magnético del estator y las corrientes inducidas en el rotor
Análisis de los motores de inducción
Uso del circuito equivalente
El circuito equivalente es esencial para entender la relación entre el deslizamiento del rotor y los cambios en los voltajes y corrientes inducidos en los motores de inducción
Componentes del circuito equivalente
Resistencias
Las resistencias en el circuito equivalente representan las pérdidas en los devanados del estator y del rotor
Reactancias
Las reactancias en el circuito equivalente simulan la inductancia debida al flujo magnético y la reactancia de magnetización
Importancia del circuito equivalente
El circuito equivalente es esencial para el diseño y análisis de los motores de inducción en aplicaciones industriales

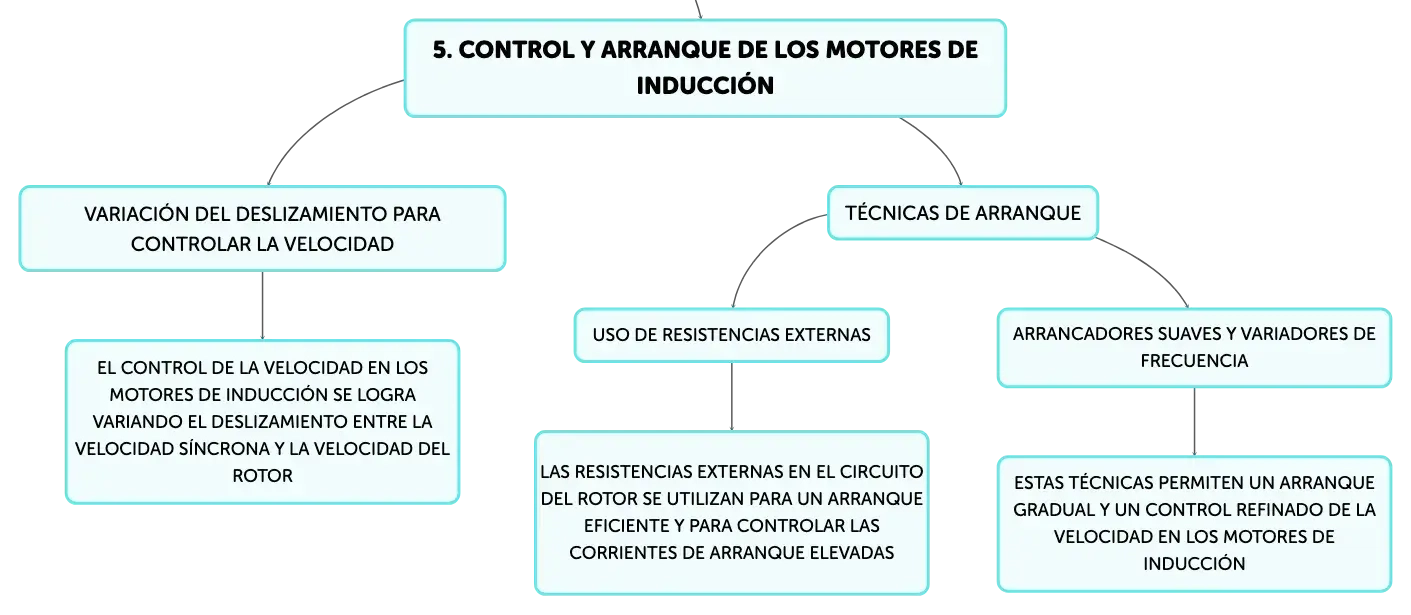

Control y arranque de los motores de inducción
Variación del deslizamiento para controlar la velocidad
El control de la velocidad en los motores de inducción se logra variando el deslizamiento entre la velocidad síncrona y la velocidad del rotor
Técnicas de arranque
Uso de resistencias externas
Las resistencias externas en el circuito del rotor se utilizan para un arranque eficiente y para controlar las corrientes de arranque elevadas
Arrancadores suaves y variadores de frecuencia
Estas técnicas permiten un arranque gradual y un control refinado de la velocidad en los motores de inducción

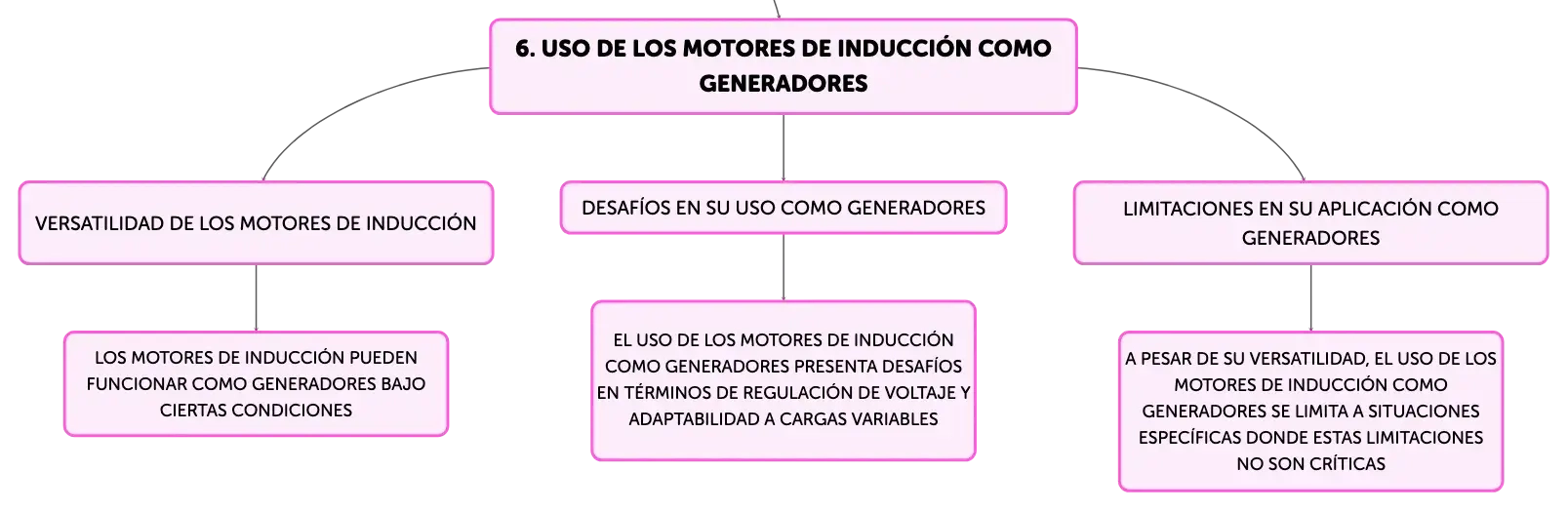

Uso de los motores de inducción como generadores
Versatilidad de los motores de inducción
Los motores de inducción pueden funcionar como generadores bajo ciertas condiciones
Desafíos en su uso como generadores
El uso de los motores de inducción como generadores presenta desafíos en términos de regulación de voltaje y adaptabilidad a cargas variables
Limitaciones en su aplicación como generadores
A pesar de su versatilidad, el uso de los motores de inducción como generadores se limita a situaciones específicas donde estas limitaciones no son críticas
Análisis y medición de los motores de inducción
Importancia de la medición de parámetros
La medición precisa de los parámetros eléctricos es fundamental para optimizar el rendimiento de los motores de inducción
Comportamiento bajo diferentes condiciones de carga
El análisis del comportamiento del motor bajo diferentes condiciones de carga es importante para su eficiencia y durabilidad
Curva característica par-velocidad
La curva característica par-velocidad proporciona información valiosa sobre el comportamiento del motor en diversas situaciones operativas
Fundamentos de los Motores de Inducción
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
Principio de funcionamiento de motores de inducción
Convierten energía eléctrica en mecánica mediante inducción electromagnética.
01
Generación de campo magnético en motores de inducción
El campo magnético del rotor se genera internamente por corrientes inducidas.
02
Ventajas de los motores de inducción
Eficientes y de bajo mantenimiento, adecuados para diversas aplicaciones.
