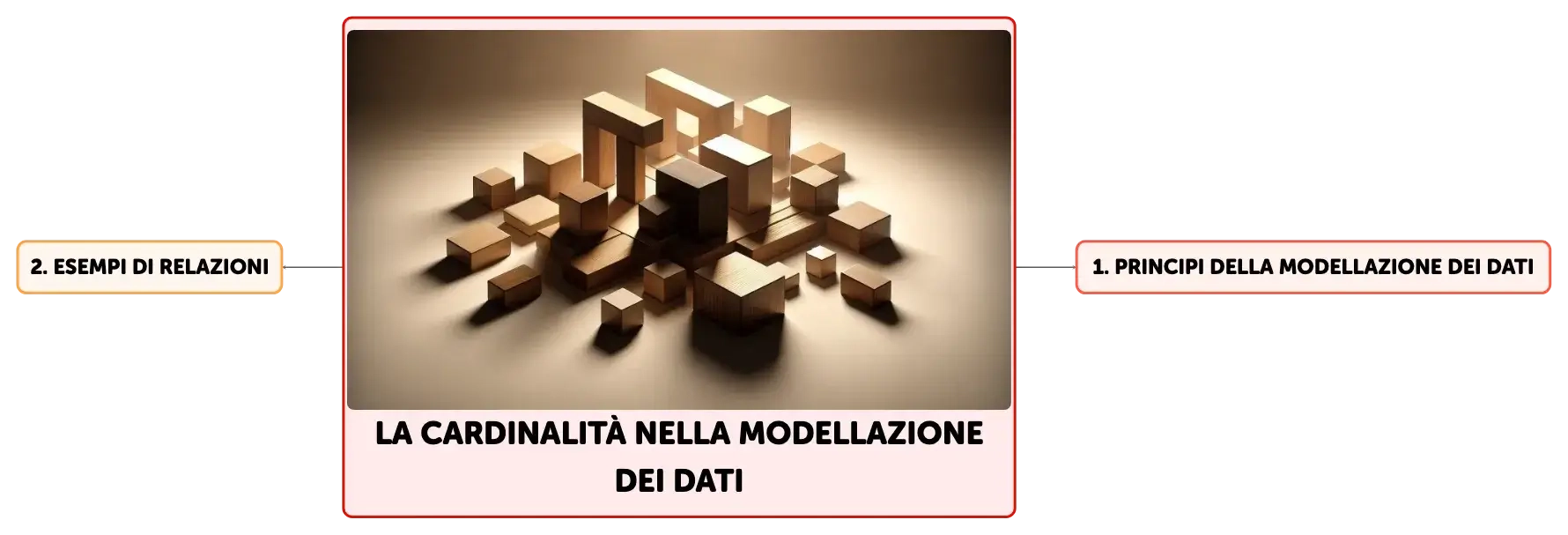

La Cardinalità nella Modellazione dei Dati

Il Principio di Cardinalità nelle Relazioni tra Entità

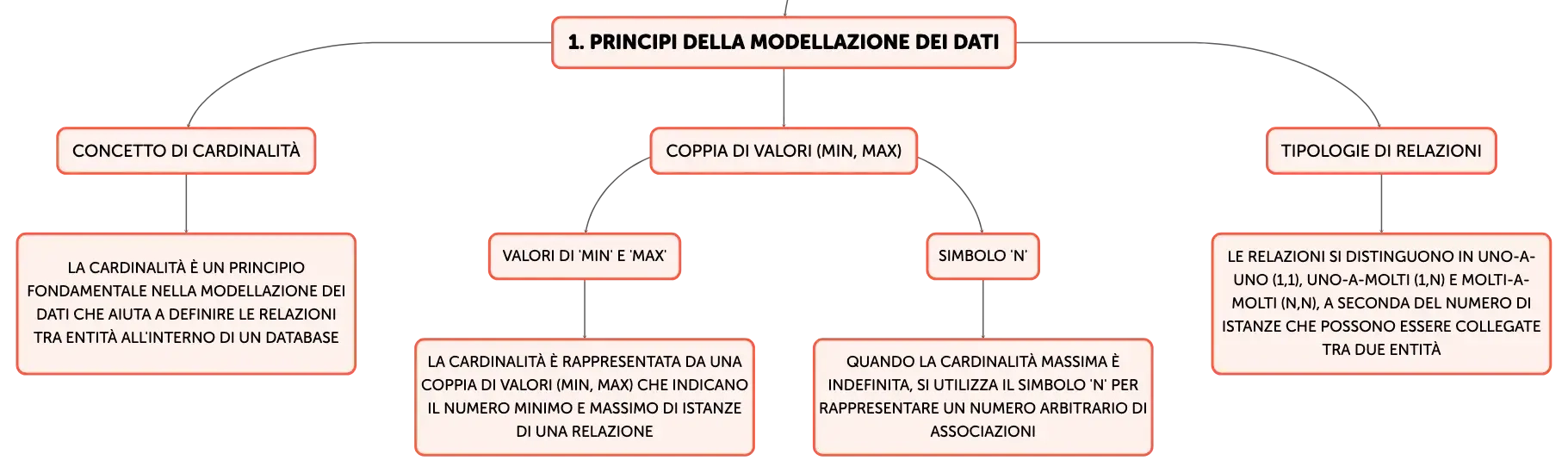

La cardinalità è un principio chiave nella modellazione dei dati, essenziale per definire le relazioni tra entità all'interno di un database. Questo concetto aiuta a determinare quanti record in una tabella possono essere associati a quanti record in un'altra tabella, imponendo vincoli che riflettono le regole del dominio reale modellato. La cardinalità è rappresentata da una coppia di valori (min, max), dove 'min' e 'max' sono numeri naturali che indicano rispettivamente il numero minimo e massimo di istanze di una relazione a cui un'istanza dell'entità è associata. Quando la cardinalità massima è indefinita, si utilizza il simbolo 'n' per rappresentare un numero arbitrario di associazioni. Le relazioni si distinguono in uno-a-uno (1,1), uno-a-molti (1,n) e molti-a-molti (n,n), a seconda del numero di istanze che possono essere collegate tra due entità.

Classificazione delle Relazioni in base alla Cardinalità

Le relazioni uno-a-uno si verificano quando a ogni istanza di una entità corrisponde esattamente un'istanza dell'altra entità, come nel caso di un cittadino e il suo codice fiscale. Nelle relazioni uno-a-molti, un'istanza di una entità può essere associata a più istanze di un'altra, ma non viceversa; ad esempio, un docente può insegnare a più classi, ma ogni classe ha un solo docente principale. Le relazioni molti-a-molti si presentano quando molteplici istanze di una entità possono essere associate a molteplici istanze di un'altra, come studenti che frequentano diversi corsi e corsi che accolgono diversi studenti. Queste tipologie di relazioni sono fondamentali per comprendere e progettare correttamente le strutture dei dati in un sistema informativo.

La Notazione UML per le Relazioni e le Cardinalità

Nella notazione UML (Unified Modeling Language), le cardinalità sono rappresentate con i valori '1' o 'n', semplificando la rappresentazione delle relazioni in uno-a-uno (1,1), uno-a-molti (1,n) e molti-a-molti (n,n). Queste notazioni sono cruciali per la creazione di diagrammi E-R (Entità-Relazione), strumenti grafici che facilitano la visualizzazione e la comprensione delle strutture dei dati. Per esempio, la relazione uno-a-molti è spesso illustrata con un simbolo a forma di zampa di gallina (crow's foot) all'estremità della linea di relazione, indicando la presenza di molteplici istanze su un lato della relazione.

I Vincoli di Cardinalità nei Diagrammi Entità-Relazione

Nei diagrammi Entità-Relazione, i vincoli di cardinalità sono espressi da una coppia di valori (min, max), che definiscono il numero minimo e massimo di istanze che possono partecipare a una relazione. La cardinalità minima può essere '0' (opzionale) o '1' (obbligatoria), indicando se un'istanza dell'entità è necessaria o meno per la relazione. La cardinalità massima, rappresentata da un numero specifico o dal simbolo 'n', stabilisce il limite superiore di istanze che possono essere coinvolte. Questi vincoli sono fondamentali per garantire l'integrità dei dati e per assicurare che il modello di dati rispecchi accuratamente le regole e le relazioni del dominio reale.

Applicazioni Pratiche della Cardinalità nelle Relazioni

Esempi concreti aiutano a comprendere l'applicazione della cardinalità nelle relazioni tra entità. Consideriamo la relazione tra persone e veicoli: la cardinalità minima potrebbe essere '0' (poiché non tutte le persone possiedono un veicolo) e la cardinalità massima 'n' (poiché una persona può possedere più veicoli). Analogamente, un comune può registrare la nascita di un numero indefinito di persone ('n'), ma ogni persona ha un unico comune di nascita ('1'). Questi esempi dimostrano come i vincoli di cardinalità modellino relazioni realistiche e complesse, fornendo una rappresentazione fedele delle associazioni all'interno di un sistema informativo o di un database.
