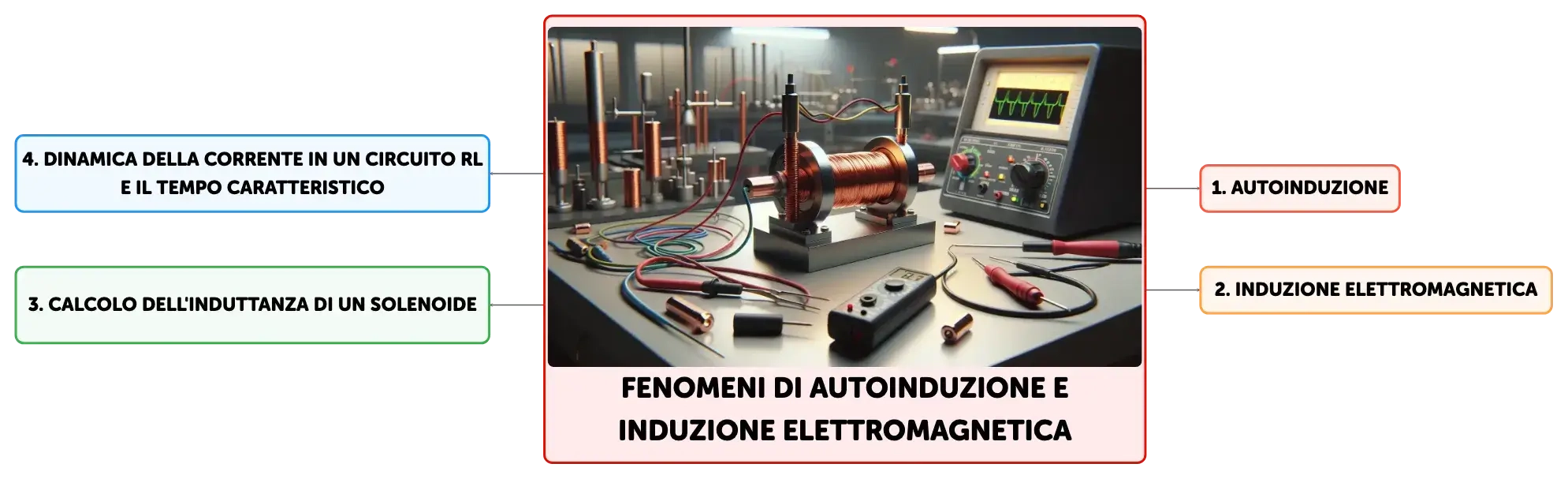

Fenomeni di Autoinduzione e Induzione Elettromagnetica

L'autoinduzione e l'induzione elettromagnetica sono fenomeni chiave nei circuiti elettrici, influenzando la dinamica della corrente. L'induttanza, misurata in henry, determina la reattività del circuito alle variazioni di corrente e viene calcolata in base al flusso magnetico e alla corrente. Gli induttori svolgono un ruolo cruciale nell'immagazzinare energia e limitare le variazioni di corrente, con applicazioni pratiche in diversi dispositivi elettronici.

Mostra di più

1/5

Vuoi creare mappe dal tuo materiale?

Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.

Prova Algor

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

1

Effetto dell'autoinduzione alla chiusura dell'interruttore

Clicca per vedere la risposta

Alla chiusura, la corrente cresce lentamente a causa della f.e.m. indotta che si oppone alla sua variazione.

2

Legge di Lenz nell'autoinduzione

Clicca per vedere la risposta

La f.e.m. indotta è sempre diretta in modo da opporsi alla variazione di corrente che la genera.

3

Comportamento della corrente all'apertura del circuito

Clicca per vedere la risposta

All'apertura, la corrente non si interrompe subito ma persiste brevemente per l'energia nel campo magnetico.

4

L'induttanza si simboleggia con la lettera ______ e si calcola come il rapporto tra il flusso magnetico totale e l'intensità di corrente che attraversa il circuito.

Clicca per vedere la risposta

L

5

Gli ______ sono componenti elettronici che accumulano energia nel campo magnetico e moderano le variazioni di corrente nei circuiti elettrici.

Clicca per vedere la risposta

induttori

6

Permeabilità magnetica del vuoto (μ₀)

Clicca per vedere la risposta

Costante fisica che rappresenta la permeabilità magnetica dello spazio vuoto, usata nella formula dell'induttanza.

7

Effetto del nucleo ferromagnetico sull'induttanza

Clicca per vedere la risposta

Aumenta notevolmente l'induttanza del solenoide a causa della sua permeabilità magnetica superiore rispetto al vuoto.

8

Relazione tra numero di spire (N) e induttanza (L)

Clicca per vedere la risposta

L'induttanza è proporzionale al quadrato del numero di spire; più spire significano maggiore induttanza.

9

In un circuito RL, la ______ varia secondo una funzione ______ nel tempo.

Clicca per vedere la risposta

corrente esponenziale

10

Il valore massimo della corrente in un circuito RL è determinato dalla ______.

Clicca per vedere la risposta

legge di Ohm

11

Dopo un lasso di tempo pari a 5τ, l'errore della corrente rispetto al valore stazionario in un circuito RL è inferiore all'______%.

Clicca per vedere la risposta

1

12

All'apertura di un circuito RL, la corrente diminuisce ______ utilizzando lo stesso tempo caratteristico τ.

Clicca per vedere la risposta

esponenzialmente

13

Definizione di induttanza

Clicca per vedere la risposta

Rapporto tra flusso magnetico e corrente che lo genera, misura la capacità di un circuito di opporsi a variazioni di corrente.

14

Importanza dell'induttanza

Clicca per vedere la risposta

Determina la grandezza della f.e.m. autoindotta durante variazioni di corrente, fondamentale per il funzionamento di trasformatori e induttori.

Q&A

Ecco un elenco delle domande più frequenti su questo argomento

Contenuti Simili

Fisica

Conduzione elettrica nei materiali

Fisica

La Fondamentale Importanza della Misurazione nelle Scienze

Fisica

Concetti Fondamentali del Moto Rettilineo Uniforme

Fisica

La pressione intraoculare e il comportamento dei gas

Fenomeni di Autoinduzione e Induzione Elettromagnetica

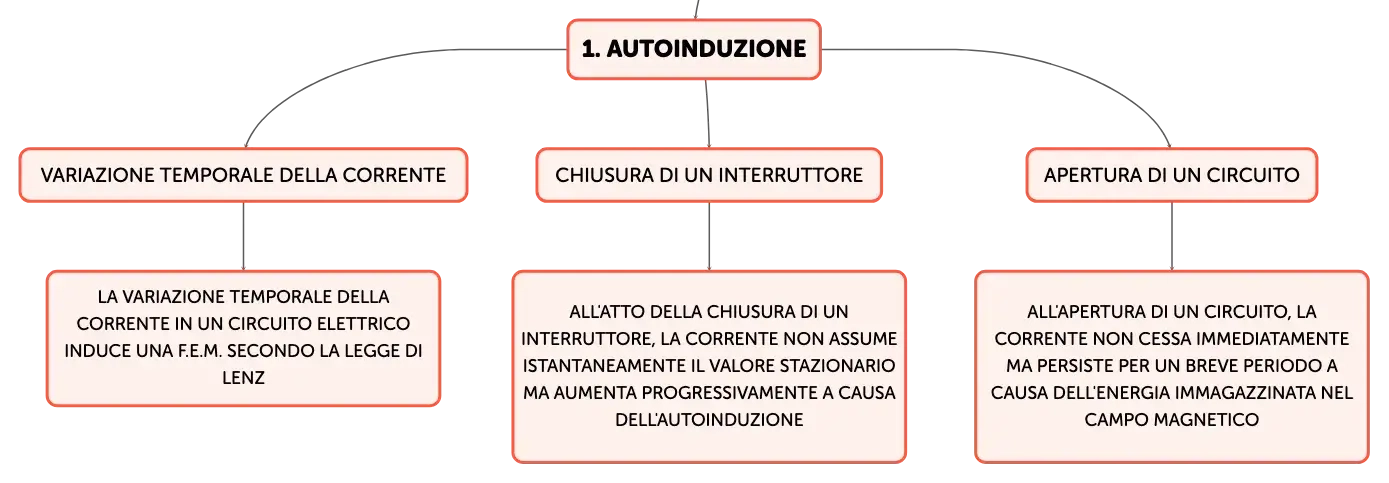

L'autoinduzione è un fenomeno osservabile in un circuito elettrico quando si verifica una variazione temporale della corrente che lo attraversa. Tale variazione induce una forza elettromotrice (f.e.m.) nel circuito stesso, in assenza di un campo magnetico esterno. Questo effetto è particolarmente evidente all'atto della chiusura di un interruttore: l'intensità di corrente non assume istantaneamente il valore stazionario, ma aumenta progressivamente. La crescita della corrente genera un campo magnetico che induce una f.e.m. opposta alla variazione di corrente, secondo la legge di Lenz, ritardandone l'incremento. Analogamente, all'apertura del circuito, la corrente non cessa immediatamente, ma persiste per un breve periodo prima di annullarsi, a causa dell'energia immagazzinata nel campo magnetico.
Banco di lavoro in laboratorio di fisica con solenoide avvolto in filo di rame, circuito elettrico, batteria cilindrica, nucleo di ferro dolce, multimetro digitale e oscilloscopio.

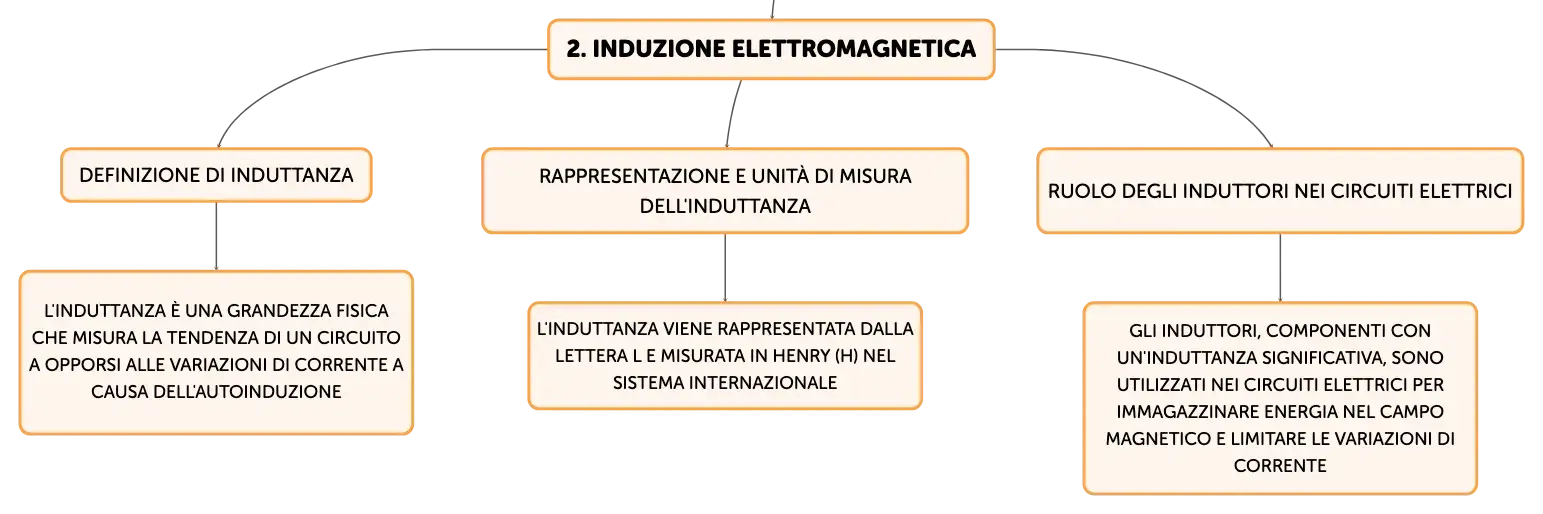

L'Induttanza e il Ruolo degli Induttori nei Circuiti Elettrici

L'induttanza è una grandezza fisica che misura la tendenza di un circuito a opporsi alle variazioni di corrente a causa dell'autoinduzione. Viene rappresentata dalla lettera L e definita come il rapporto tra il flusso magnetico totale Φ, legato alle spire del circuito, e l'intensità di corrente i che lo attraversa (L = Φ/i). L'unità di misura dell'induttanza nel Sistema Internazionale è l'henry (H). L'induttanza dipende dalla configurazione geometrica del circuito, dal numero di spire, dalla presenza di materiali con differenti permeabilità magnetiche e non è influenzata dall'intensità di corrente. Gli induttori, componenti che presentano un'induttanza significativa, sono utilizzati nei circuiti elettrici per immagazzinare energia nel campo magnetico e per limitare le variazioni di corrente.

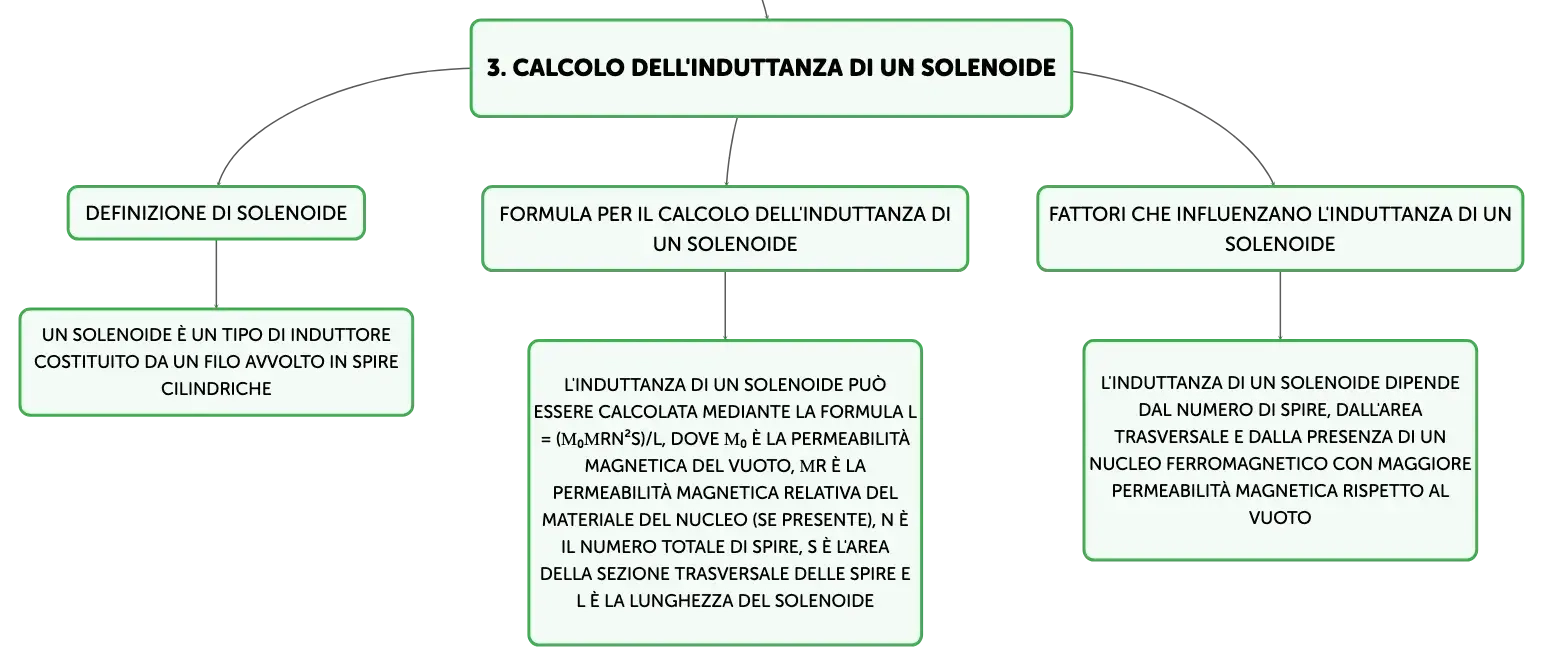

Calcolo dell'Induttanza di un Solenoide

L'induttanza L di un solenoide, che è un tipo di induttore costituito da un filo avvolto in spire cilindriche, può essere calcolata mediante la formula L = (μ₀μrN²S)/l, dove μ₀ è la permeabilità magnetica del vuoto, μr è la permeabilità magnetica relativa del materiale del nucleo (se presente), N è il numero totale di spire, S è l'area della sezione trasversale delle spire e l è la lunghezza del solenoide. L'induttanza aumenta con il quadrato del numero di spire e con l'area trasversale, mentre diminuisce con l'aumento della lunghezza del solenoide. La presenza di un nucleo ferromagnetico incrementa notevolmente l'induttanza a causa della maggiore permeabilità magnetica rispetto al vuoto.

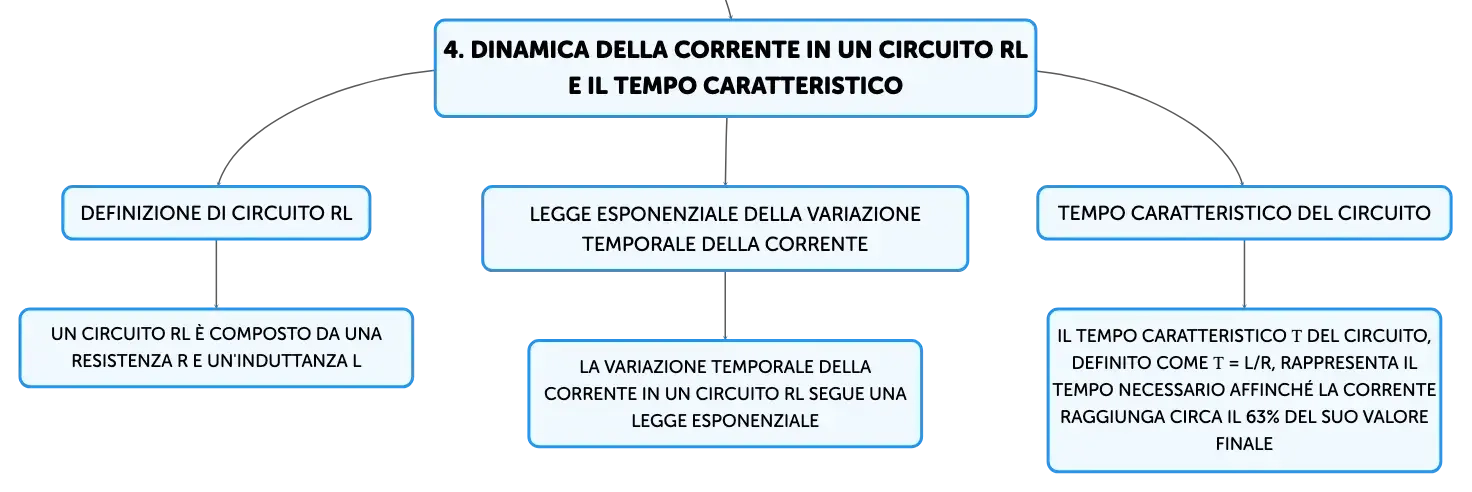

Dinamica della Corrente in un Circuito RL e il Tempo Caratteristico

In un circuito RL, composto da una resistenza R e un'induttanza L, la variazione temporale della corrente segue una legge esponenziale. All'istante di chiusura del circuito, la corrente inizia a crescere esponenzialmente fino a stabilizzarsi al valore massimo determinato dalla legge di Ohm. Il tempo caratteristico τ del circuito, definito come τ = L/R, rappresenta il tempo necessario affinché la corrente raggiunga circa il 63% del suo valore finale. Dopo un tempo pari a 5τ, la corrente si avvicina al valore stazionario con un errore inferiore all'1%. In modo simile, all'apertura del circuito, la corrente decresce esponenzialmente con lo stesso tempo caratteristico.

Esempio Pratico di Calcolo dell'Induttanza

Consideriamo un circuito in cui una corrente di 4,0 A produce un flusso magnetico di 6,0 × 10⁻⁶ Wb. Applicando la definizione di induttanza L = Φ/i, possiamo calcolare l'induttanza del circuito. Sostituendo i valori forniti, otteniamo L = (6,0 × 10⁻⁶ Wb)/(4,0 A) = 1,5 × 10⁻³ H. Questo esempio mostra come l'induttanza sia una grandezza fisica misurabile e cruciale per la comprensione dei fenomeni di autoinduzione in un circuito elettrico.
