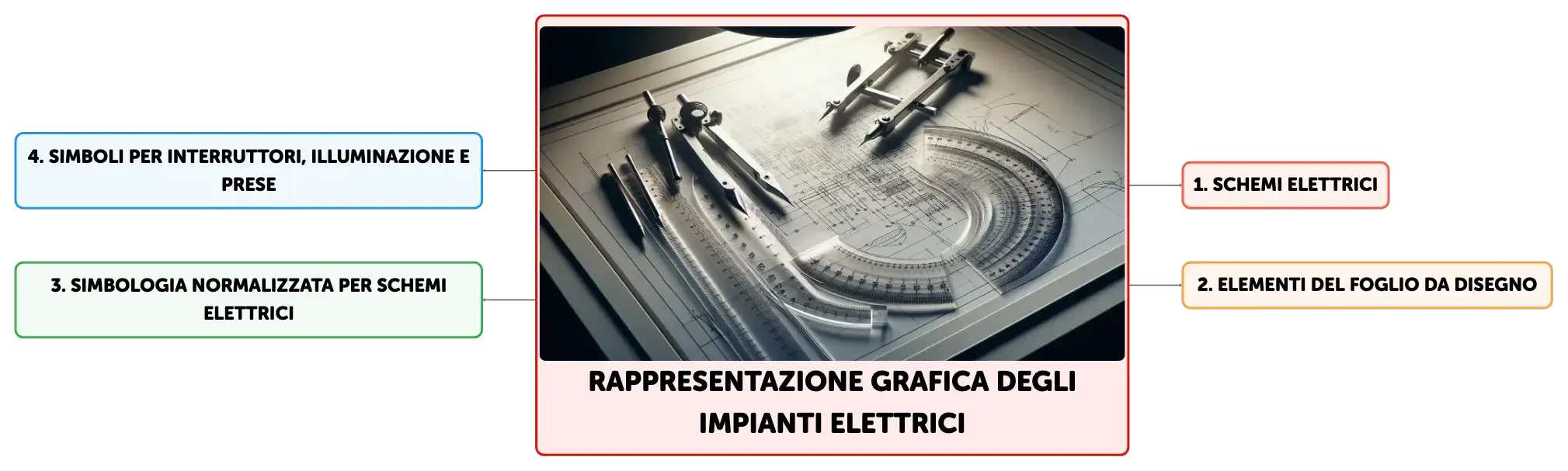

Rappresentazione Grafica degli Impianti Elettrici

La rappresentazione grafica degli impianti elettrici utilizza simboli standardizzati per garantire chiarezza e precisione. Norme come la UNI EN ISO 5457 e la CEI EN 60617 definiscono formati e simbologia per schemi elettrici, essenziali per progettisti e tecnici.

see more
Apri mappa nell'editor

1

5

Apri mappa nell'editor

Vuoi creare mappe dal tuo materiale?

Inserisci un testo, carica una foto o un audio su Algor. In pochi secondi Algorino lo trasformerà per te in mappa concettuale, riassunto e tanto altro!

Prova Algor

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

1

La ______ degli impianti elettrici è essenziale per la , l' e la ______ di sistemi elettrici.

Clicca per vedere la risposta

rappresentazione grafica progettazione installazione manutenzione

2

Gli schemi elettrici devono essere creati seguendo ______ e ______ internazionali e fungono da guida per gli ______ ai lavori.

Clicca per vedere la risposta

normative standard addetti

3

È fondamentale mantenere le ______ dei simboli grafici per prevenire ______ o ______ di interpretazione.

Clicca per vedere la risposta

proporzioni ambiguità errori

4

Norma per dimensioni fogli schemi elettrici

Clicca per vedere la risposta

UNI EN ISO 5457 standardizza le dimensioni dei fogli per documenti tecnici.

5

Formati standard fogli tecnici

Clicca per vedere la risposta

A0, A1, A2, A3, A4 sono i formati standard per la redazione di schemi elettrici.

6

Scelta formato per schemi complessi

Clicca per vedere la risposta

Per schemi elettrici complessi si usano formati più grandi come A1 o A0 per dettagli e chiarezza.

7

Il margine ______ è generalmente più ampio per consentire la ______ senza ostacolare il disegno.

Clicca per vedere la risposta

sinistro rilegatura

8

Per posizionare con esattezza i componenti elettrici si usano ______ e ______.

Clicca per vedere la risposta

segni di centratura griglie coordinate

9

Il ______, che si trova solitamente nell'angolo in basso a destra, include dettagli importanti come il titolo del progetto e il nome del ______.

Clicca per vedere la risposta

cartiglio disegnatore

10

Nel cartiglio si trovano anche la ______, la data e altre note di carattere tecnico e ______.

Clicca per vedere la risposta

scala amministrativo

11

Importanza simboli standardizzati

Clicca per vedere la risposta

Essenziali per interpretazione univoca schemi elettrici.

12

Ente normatore internazionale simboli elettrici

Clicca per vedere la risposta

IEC definisce direttive internazionali per simboli elettrici.

13

Norma CEI per simboli grafici

Clicca per vedere la risposta

CEI EN 60617, copre simboli per applicazioni elettriche/elettroniche.

14

Esistono simboli specifici per gli ______ che includono tipologie come automatici, ______, deviatori, ______ e ______.

Clicca per vedere la risposta

interruttori selettori invertitori pulsanti

15

Tipi di lampade simbolizzate

Clicca per vedere la risposta

Alogene, scarica, incandescenza, fluorescenti, LED, sistemi specializzati.

16

Differenziazione simboli prese

Clicca per vedere la risposta

Uso generico, multiple, con contatto di protezione, per dati e comunicazione.

17

Importanza simboli in schemi elettrici

Clicca per vedere la risposta

Specificano caratteristiche tecniche e funzioni, essenziali per installazione e manutenzione.

Q&A

Ecco un elenco delle domande più frequenti su questo argomento

Contenuti Simili

Altro

Sistemi di frenatura e pneumatici nei veicoli pesanti

Vedi documento

Altro

Distinzione tra Lingua e Dialetto: Aspetti Sociolinguistici e Filologici

Vedi documento

Altro

Il ruolo del dono nella società

Vedi documento

Altro

Johann Heinrich Pestalozzi: Pioniere della Pedagogia Moderna

Vedi documento

Rappresentazione Grafica degli Impianti Elettrici

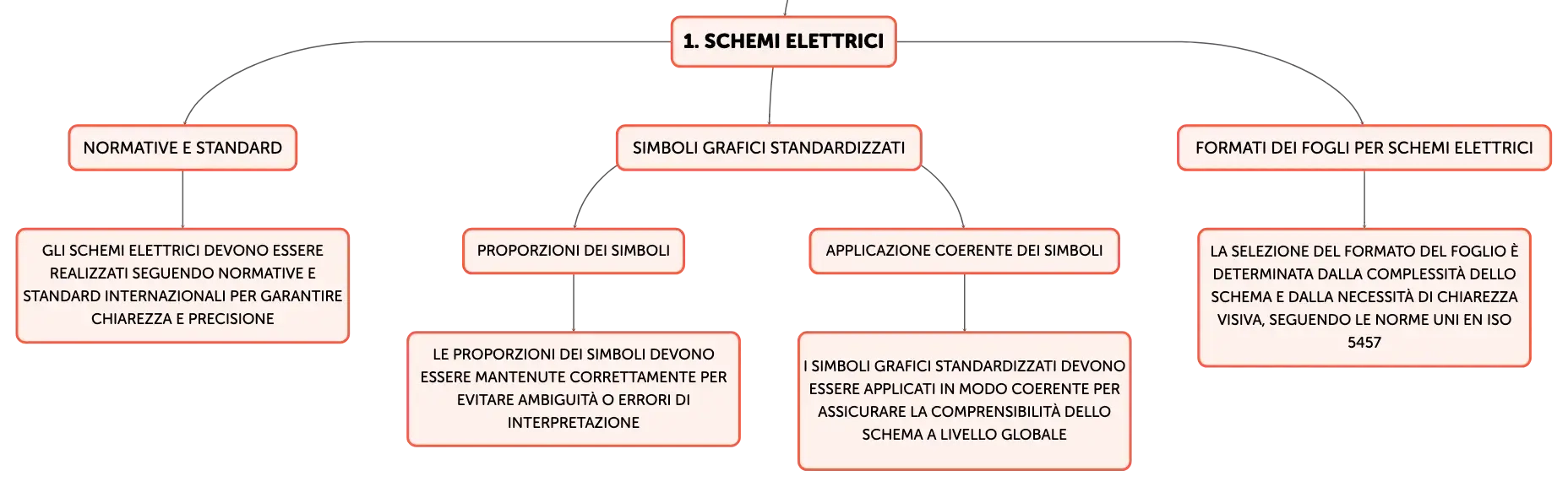

La rappresentazione grafica degli impianti elettrici è fondamentale per la progettazione, l'installazione e la manutenzione di sistemi elettrici. Gli schemi elettrici, che devono essere realizzati seguendo normative e standard internazionali, servono come guida universale per gli addetti ai lavori. Per garantire chiarezza e precisione, si utilizzano simboli grafici standardizzati, i quali devono essere applicati in modo coerente per assicurare che lo schema sia comprensibile a livello globale. È cruciale che le proporzioni dei simboli siano mantenute correttamente per evitare ambiguità o errori di interpretazione.
Tavolo da disegno tecnico con compasso metallico, squadra trasparente, righello, proiettore semicircolare e matita meccanica su sfondo bianco.

Formati dei Fogli per Schemi Elettrici

La selezione del formato del foglio per la redazione di uno schema elettrico è determinata dalla complessità dello schema, dalla quantità di dettagli e dalla necessità di chiarezza visiva. I formati sono standardizzati in base alla norma UNI EN ISO 5457, che specifica le dimensioni dei fogli, sia nei formati standard (A0, A1, A2, A3, A4) sia nei formati allungati. Per schemi complessi o per una rappresentazione dettagliata, si prediligono formati più grandi come A1 o A0. L'uso di formati standardizzati facilita la gestione, l'archiviazione e la condivisione dei documenti tecnici.

Elementi del Foglio da Disegno

Ogni foglio da disegno tecnico deve includere margini definiti e un'area di disegno delimitata da una squadratura. Il margine sinistro, in genere più largo, permette la rilegatura senza intralciare il contenuto del disegno. Elementi come segni di centratura e griglie coordinate sono utili per posizionare con precisione i componenti elettrici. Il cartiglio, situato di norma nell'angolo inferiore destro del foglio, fornisce informazioni cruciali quali il titolo del progetto, il nome del disegnatore, la scala, la data e altre note tecniche e amministrative.

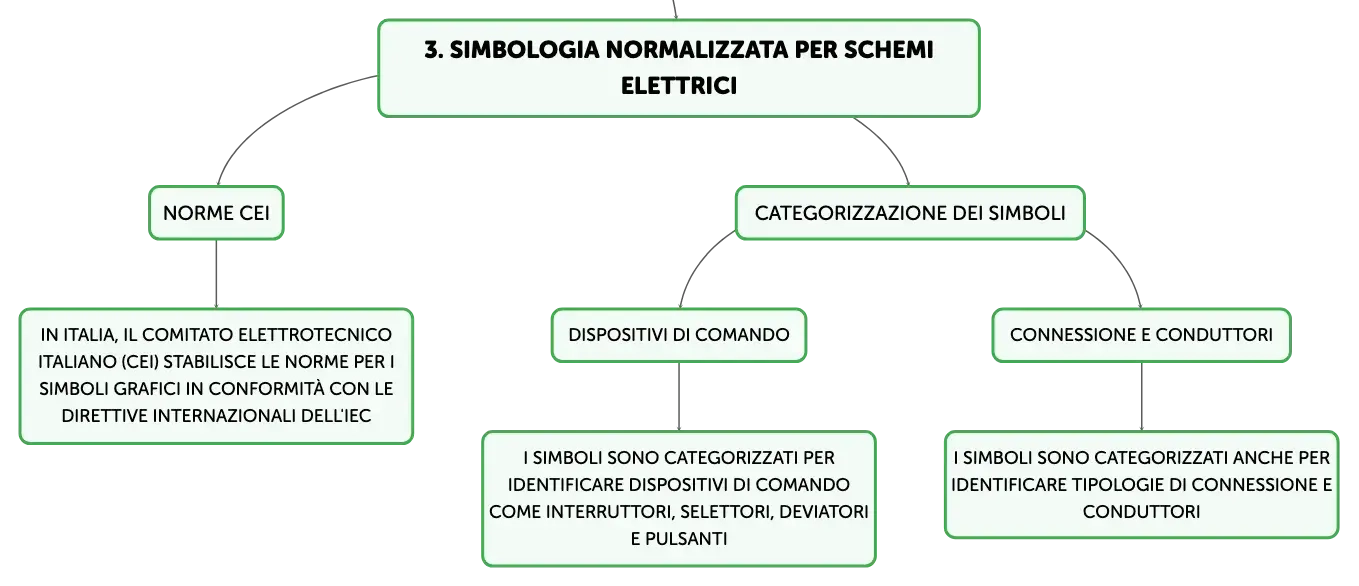

Simbologia Normalizzata per Schemi Elettrici

L'uso di simboli standardizzati è vitale per l'interpretazione chiara e univoca degli schemi elettrici. In Italia, il Comitato Elettrotecnico Italiano (CEI) stabilisce le norme per i simboli grafici in conformità con le direttive internazionali dell'IEC (International Electrotechnical Commission). Questi simboli sono categorizzati per identificare dispositivi di comando, connessione e tipologie di conduttori. Le norme CEI pertinenti includono la CEI EN 60617 per i simboli grafici per schemi, che copre un'ampia gamma di applicazioni elettriche ed elettroniche.

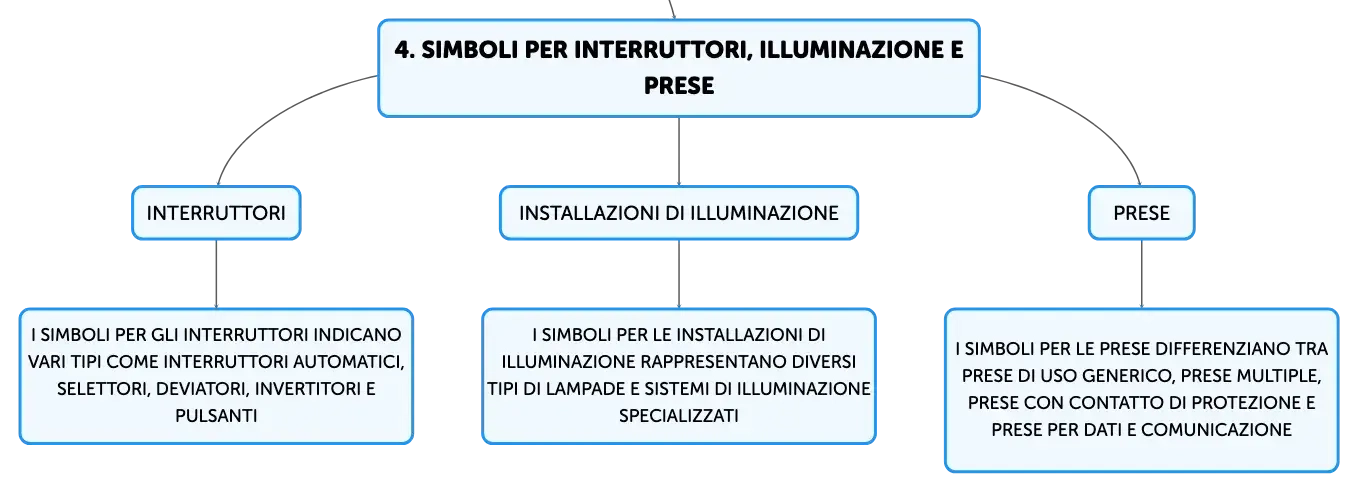

Simboli di Uso Generale e per Interruttori

I simboli di uso generale comprendono rappresentazioni per corrente continua e alternata, polarità, neutro, terra e punti di connessione. I simboli per gli interruttori indicano vari tipi come interruttori automatici, selettori, deviatori, invertitori e pulsanti. Questi simboli sono essenziali per comprendere il funzionamento e il tipo di interruttore all'interno di un circuito elettrico, facilitando così la progettazione e la diagnostica di eventuali guasti.

Simboli per Installazioni di Illuminazione e Prese

I simboli per le installazioni di illuminazione rappresentano diversi tipi di lampade, come alogene, a scarica, a incandescenza, fluorescenti, a LED, e altri sistemi di illuminazione specializzati. Per le prese, i simboli differenziano tra prese di uso generico, prese multiple, prese con contatto di protezione, prese per dati e comunicazione. Questi simboli sono fondamentali per specificare le caratteristiche tecniche e le funzioni delle varie prese e punti luce in uno schema elettrico, garantendo una corretta installazione e manutenzione.
