Le porte logiche sono componenti fondamentali dei circuiti digitali, eseguendo operazioni come AND, OR e NOT. Questi dispositivi determinano il comportamento di sistemi di calcolo e controllo, essendo cruciali per la progettazione e l'analisi di sistemi digitali avanzati. La comprensione delle porte logiche di base e derivate come NAND, NOR, XOR e XNOR è essenziale per studenti e professionisti nel campo dell'elettronica e dell'informatica.

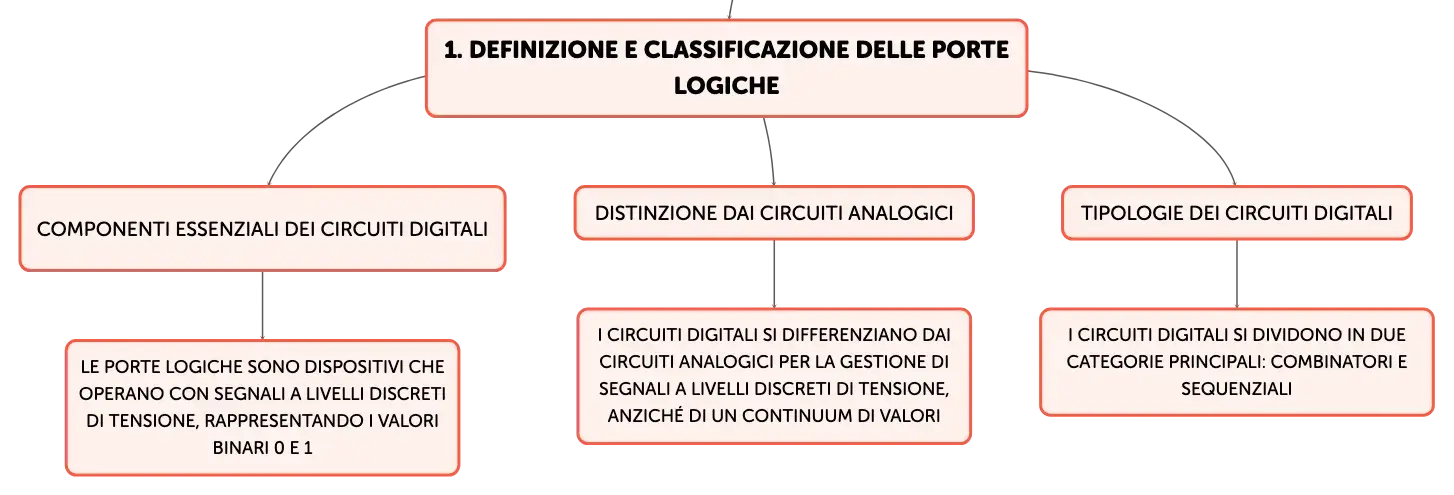

Definizione e Classificazione delle Porte Logiche

Le porte logiche sono componenti essenziali dei circuiti digitali, che operano con segnali a livelli discreti di tensione, rappresentando i valori binari 0 (basso) e 1 (alto). Questi dispositivi sono distinti dai circuiti analogici, i quali gestiscono un continuum di valori di tensione. I circuiti digitali si classificano in due tipologie principali: i circuiti combinatori, i cui output sono determinati unicamente dagli input attuali, e i circuiti sequenziali, dove l'output è funzione sia degli input attuali che degli stati precedenti del sistema. Le porte logiche rientrano nella categoria dei circuiti combinatori e sono utilizzate per implementare operazioni logiche fondamentali, quali AND, OR e NOT, che sono le basi per la costruzione di circuiti più complessi come i flip-flop e le memorie SRAM (Static Random-Access Memory).
Circuiti logici su breadboard con LED rossi e verdi, resistenze colorate e fili, indicando connessioni di alimentazione e terra.

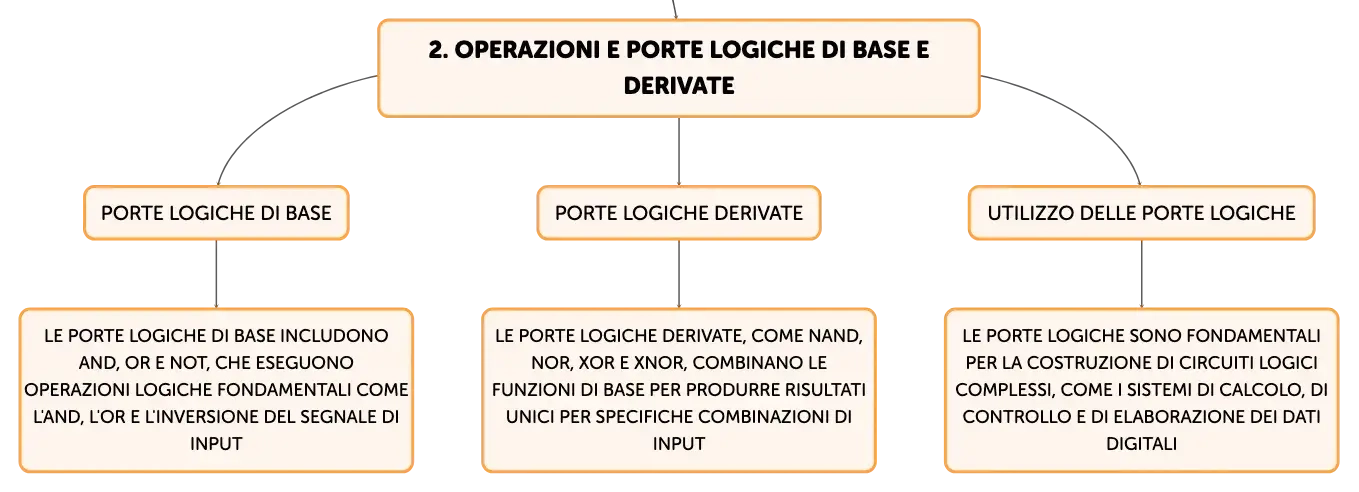

Operazioni e Porte Logiche di Base e Derivate

Le porte logiche di base includono AND, OR e NOT, ciascuna delle quali esegue una specifica operazione logica: AND produce un output alto solo se tutti gli input sono alti; OR produce un output alto se almeno un input è alto; NOT inverte il segnale di input. Esistono anche porte logiche derivate, come NAND, NOR, XOR (esclusivo OR) e XNOR (esclusivo NOR), che combinano le funzioni di base in modi che producono risultati unici per determinate combinazioni di input. Queste porte sono fondamentali per lo sviluppo di circuiti logici complessi, inclusi i sistemi di calcolo, di controllo e di elaborazione dei dati digitali. La comprensione delle loro operazioni e delle loro interazioni è cruciale per gli studenti di elettronica e informatica, poiché fornisce le basi per la progettazione e l'analisi di sistemi digitali avanzati.

Vuoi creare mappe dal tuo materiale?

Inserisci un testo, carica una foto o un audio su Algor. In pochi secondi Algorino lo trasformerà per te in mappa concettuale, riassunto e tanto altro!

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

00

Le ______ ______ sono elementi cruciali nei circuiti digitali e lavorano con segnali a livelli di tensione discreti.

porte

logiche

01

I dispositivi che gestiscono un insieme continuo di valori di tensione sono noti come circuiti ______.

analogici

02

Funzione porta AND

Output alto solo se tutti gli input sono alti.
