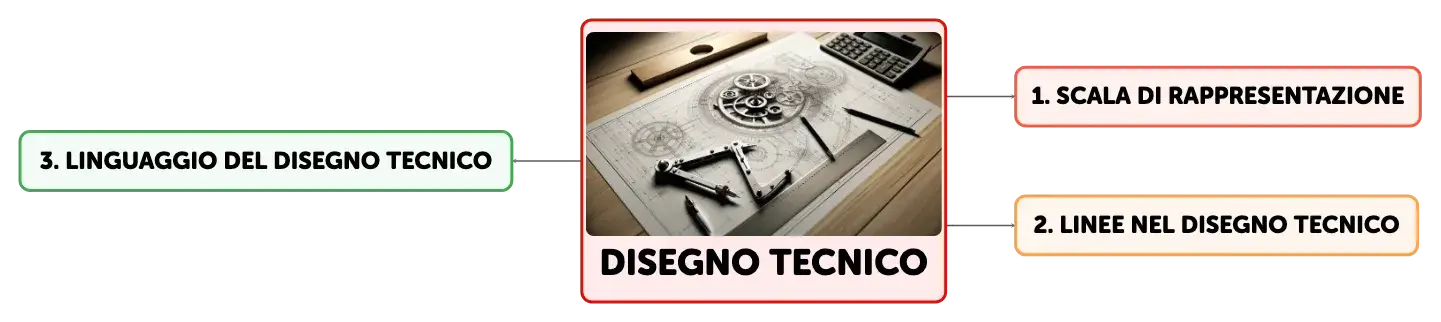

Disegno tecnico

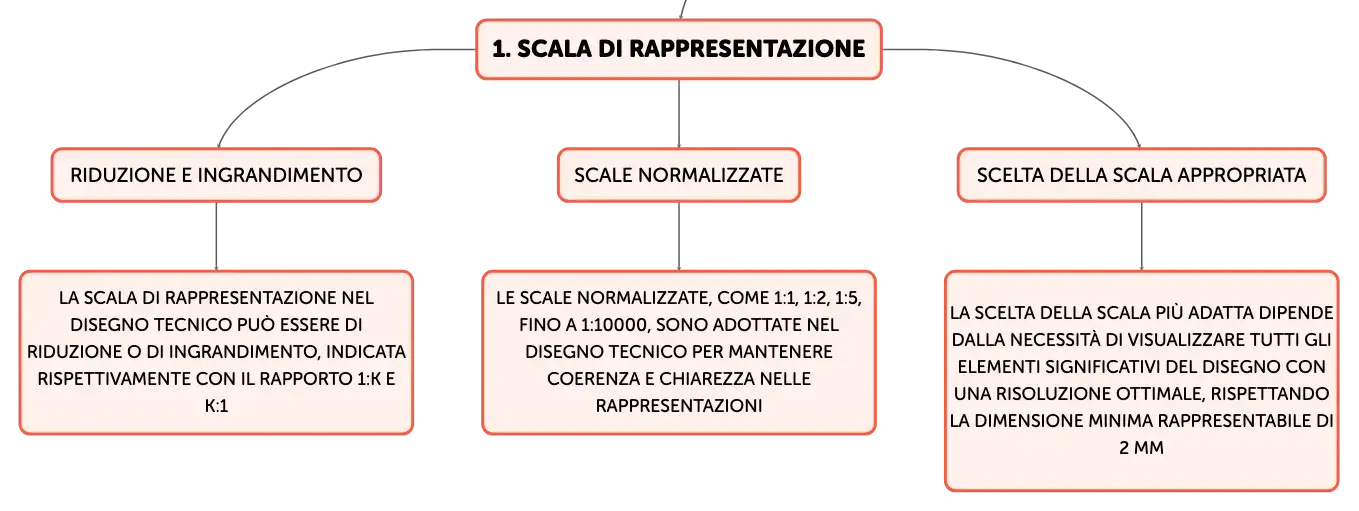

La Scala di Rappresentazione nel Disegno Tecnico

Nel disegno tecnico, la scala di rappresentazione è cruciale per la corretta interpretazione delle dimensioni di un oggetto. Essa stabilisce il rapporto proporzionale tra le misure reali dell'oggetto e quelle rappresentate nel disegno. Le scale possono essere di riduzione, indicate con il rapporto 1:k, dove k è il fattore di scala che riduce le dimensioni reali per adattarle al formato del disegno, o di ingrandimento, indicate con k:1, per aumentare le dimensioni di oggetti piccoli. Le scale normalizzate, come 1:1, 1:2, 1:5, fino a 1:10000, sono adottate per mantenere coerenza e chiarezza nelle rappresentazioni tecniche. La scelta della scala più appropriata dipende dalla necessità di visualizzare tutti gli elementi significativi del disegno con una risoluzione ottimale, rispettando la dimensione minima rappresentabile di 2 mm.

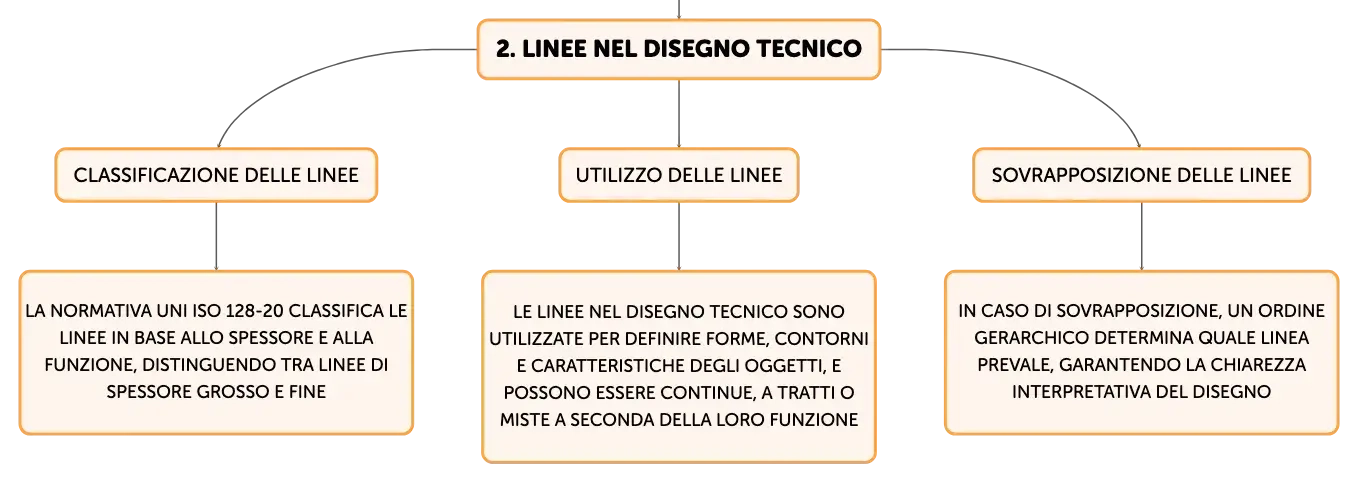

Morfologia delle Linee e Tipologie nel Disegno Tecnico

Le linee sono elementi distintivi nel disegno tecnico, utilizzate per definire forme, contorni e caratteristiche degli oggetti. La normativa UNI ISO 128-20 classifica le linee in base allo spessore e alla funzione, distinguendo tra linee di spessore grosso e fine. Lo spessore deve essere scelto in funzione delle dimensioni del disegno e mantenuto uniforme. Tra i vari tipi di linee, le più comuni sono le linee continue per i contorni visibili, le linee a tratti per gli elementi nascosti, e le linee miste per assi di simmetria o tracce di piani. In caso di sovrapposizione, un ordine gerarchico determina quale linea prevale, assicurando la chiarezza interpretativa del disegno.

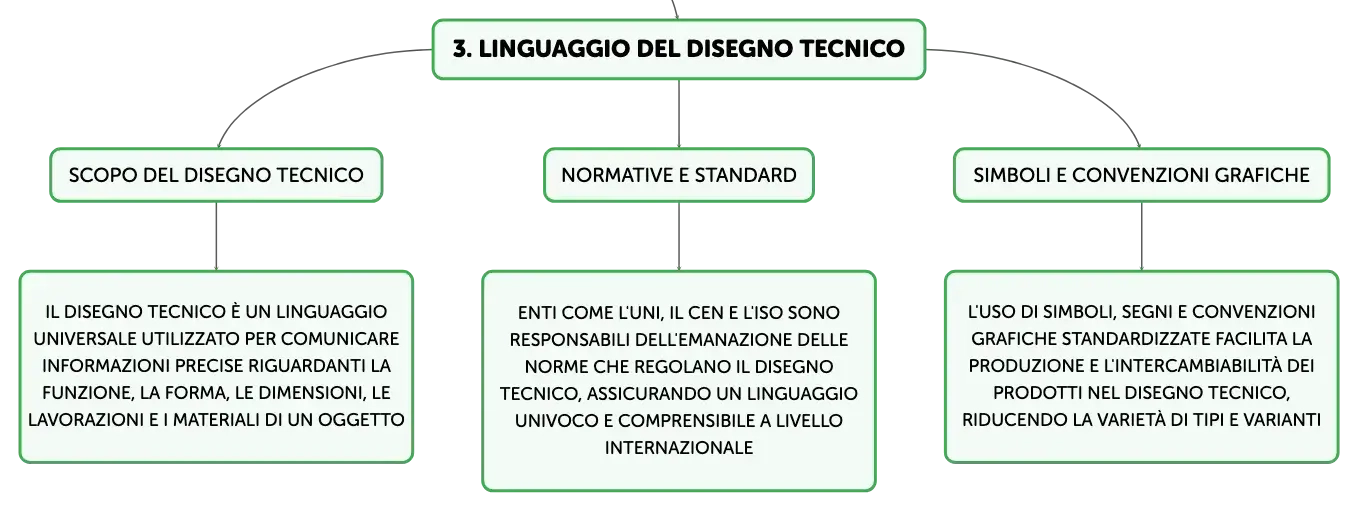

Il Linguaggio del Disegno Tecnico e le Normative di Riferimento

Il disegno tecnico è un linguaggio universale che permette ai professionisti di comunicare informazioni precise riguardanti la funzione, la forma, le dimensioni, le lavorazioni e i materiali di un oggetto. Enti come l'UNI, il CEN e l'ISO sono responsabili dell'emanazione delle norme che regolano questo linguaggio, assicurando che sia univoco e comprensibile a livello internazionale. Queste norme includono l'uso di simboli, segni e convenzioni grafiche standardizzate, con l'obiettivo di facilitare la produzione e l'intercambiabilità dei prodotti, riducendo la varietà di tipi e varianti.

Scritturazioni e Caratteri nel Disegno Tecnico

La leggibilità e l'uniformità delle scritturazioni nel disegno tecnico sono regolate dalla norma UNI EN ISO 3098, che stabilisce criteri per la distinguibilità e l'uniformità dei caratteri. Le altezze dei caratteri sono standardizzate e variano in base al formato del disegno, con un minimo di 1,8 mm fino a un massimo di 20 mm. Per i formati più grandi, come A0 e A1, l'altezza dei caratteri non deve essere inferiore a 3,5 mm. I caratteri possono essere rappresentati in forma verticale o inclinati di 75º. Nonostante l'evoluzione dei sistemi CAD abbia introdotto una maggiore flessibilità nell'uso dei font, le regole di base per la scritturazione rimangono un riferimento fondamentale per garantire chiarezza e professionalità nel disegno tecnico.

Formati e Riquadro delle Iscrizioni nei Fogli da Disegno Tecnico

I formati dei fogli da disegno tecnico sono definiti dalla norma UNI EN ISO 5457, che stabilisce dimensioni standardizzate da A0 a A4. Il formato A0, con una superficie di 1 m² e lati in rapporto √2, permette di ottenere i formati successivi dimezzando progressivamente il lato più lungo. Ogni foglio deve includere un riquadro delle iscrizioni, noto anche come cartiglio, che fornisce informazioni essenziali come il codice del disegno, il nome dell'azienda o dell'istituto, la descrizione dell'oggetto, il sistema di proiezione, la scala, i materiali e la distinta dei componenti. Il cartiglio deve essere posizionato nell'angolo inferiore destro del foglio e le sue dimensioni devono rispettare le normative vigenti.
