I metodi di proiezione nel disegno tecnico, come le proiezioni isometriche e ortogonali, sono fondamentali per la rappresentazione di oggetti 3D su superfici 2D. Queste tecniche permettono di visualizzare dettagli e proporzioni corrette, essenziali per la progettazione e la produzione industriale. Le norme ISO sulle tolleranze dimensionali giocano un ruolo cruciale nella definizione di standard qualitativi per fori e alberi, influenzando gli accoppiamenti e la produzione.

Riassunto

Schema

Criteri di Classificazione e Applicazioni dei Metodi di Proiezione nel Disegno Tecnico

Nel disegno tecnico, i metodi di proiezione sono essenziali per la rappresentazione grafica di oggetti tridimensionali su un piano bidimensionale. Essi si classificano in base all'orientamento e alla disposizione dei raggi proiettori rispetto al piano di proiezione e all'oggetto. La proiezione prospettica, che simula la visione umana, è meno utilizzata in ambito tecnico a causa della sua complessità e della difficoltà nel mantenere le proporzioni esatte. La proiezione parallela ortogonale, invece, è ampiamente impiegata per la sua precisione e chiarezza, comprendendo due sottocategorie principali: l'assonometria, che fornisce una visione complessiva dell'oggetto, e l'ortografia, che attraverso diverse viste ortogonali (pianta, elevazione, sezione) permette di rappresentare dettagliatamente ogni aspetto dell'oggetto senza deformazioni, a eccezione degli spigoli non paralleli al piano di proiezione che possono risultare distorti.

Strumenti di disegno tecnico e proiezioni ortogonali di un oggetto meccanico su carta, con righello, compasso e squadre trasparenti su tavolo chiaro.

Caratteristiche delle Proiezioni Isometriche e Differenze con le Ortogonali

Le proiezioni isometriche sono un tipo di assonometria in cui gli assi principali dell'oggetto sono inclinati ugualmente rispetto al piano di proiezione, mantenendo le proporzioni tra le dimensioni ma alterando angoli e curve. Questo metodo preserva il parallelismo e fornisce una rappresentazione equilibrata dell'oggetto, sebbene con una certa distorsione. Le proiezioni ortogonali, al contrario, garantiscono una corrispondenza esatta tra gli elementi dell'oggetto e la loro rappresentazione grafica, ma richiedono più viste per descrivere completamente l'oggetto. Questo metodo è particolarmente efficace per oggetti con simmetrie, poiché permette di semplificare il disegno rappresentando solo una parte dell'oggetto, e per rappresentare accuratamente gli spigoli distorti in una vista attraverso un'altra vista ortogonale.

Organizzazione delle Viste e Tipologie di Sezioni nel Disegno Tecnico

La disposizione delle viste in un disegno tecnico segue metodi standardizzati, come il metodo europeo (primo diedro) e il metodo americano (terzo diedro), che differiscono per la posizione relativa tra oggetto e piano di proiezione. Il metodo delle frecce consente una maggiore flessibilità con viste non allineate. La scelta della vista principale è determinata dalla caratteristica più significativa dell'oggetto. Le sezioni, utilizzate per mostrare dettagli interni, sono classificate in base al loro piano di taglio e possono essere complete, parziali o localizzate. Alcuni elementi, come nervature o denti, possono essere esclusi dalla sezione per evitare confusione e garantire una chiara interpretazione del disegno.

Convenzioni di Rappresentazione e Regole di Quotatura nel Disegno Tecnico

Nel disegno tecnico, le convenzioni di rappresentazione, come linee tratteggiate o tratteggi per indicare superfici sezionate, sono standardizzate per facilitare la comprensione. La quotatura, che deve essere chiara e non sovraccaricare il disegno, segue principi ben definiti e può essere eseguita in maniera lineare, parallela o combinata. Si distingue tra quotatura funzionale, che definisce le caratteristiche essenziali per il funzionamento dell'oggetto, e quotatura tecnologica o di collaudo, che specifica i dettagli per la produzione o il controllo. È importante evitare percorsi di quote chiusi per non introdurre ambiguità nelle tolleranze.

Normativa ISO sulle Tolleranze Dimensionali e Applicazione del Principio del Massimo Materiale

Il sistema ISO stabilisce standard internazionali per le tolleranze dimensionali, definendo 20 gradi di qualità per fori e alberi e utilizzando lettere per indicare gli scostamenti fondamentali. Gli accoppiamenti sono classificati in base alla loro natura, che può essere di gioco, transizione o interferenza, e possono essere ulteriormente distinti in accoppiamenti mobili o stabili. Il principio del massimo materiale è un concetto chiave nella progettazione di componenti, poiché considera la condizione in cui il pezzo contiene la massima quantità di materiale entro i limiti di tolleranza, permettendo così di massimizzare le tolleranze geometriche e ridurre gli scarti in fase di produzione.

Mostra di più

Metodi di proiezione nel disegno tecnico

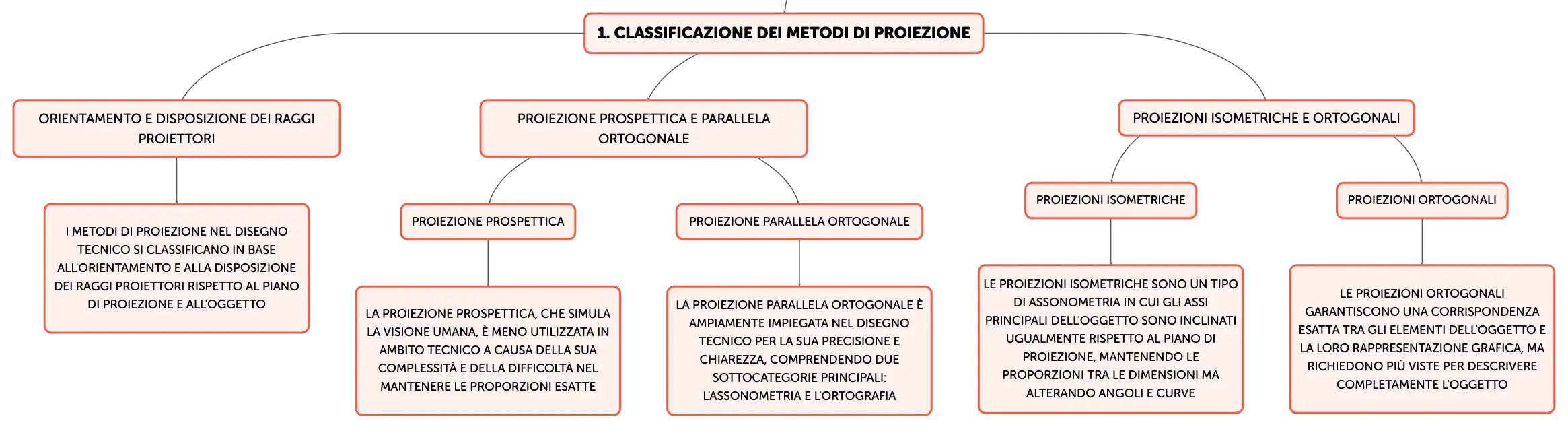

Classificazione dei metodi di proiezione

Orientamento e disposizione dei raggi proiettori

I metodi di proiezione nel disegno tecnico si classificano in base all'orientamento e alla disposizione dei raggi proiettori rispetto al piano di proiezione e all'oggetto

Proiezione prospettica e parallela ortogonale

Proiezione prospettica

La proiezione prospettica, che simula la visione umana, è meno utilizzata in ambito tecnico a causa della sua complessità e della difficoltà nel mantenere le proporzioni esatte

Proiezione parallela ortogonale

La proiezione parallela ortogonale è ampiamente impiegata nel disegno tecnico per la sua precisione e chiarezza, comprendendo due sottocategorie principali: l'assonometria e l'ortografia

Proiezioni isometriche e ortogonali

Proiezioni isometriche

Le proiezioni isometriche sono un tipo di assonometria in cui gli assi principali dell'oggetto sono inclinati ugualmente rispetto al piano di proiezione, mantenendo le proporzioni tra le dimensioni ma alterando angoli e curve

Proiezioni ortogonali

Le proiezioni ortogonali garantiscono una corrispondenza esatta tra gli elementi dell'oggetto e la loro rappresentazione grafica, ma richiedono più viste per descrivere completamente l'oggetto

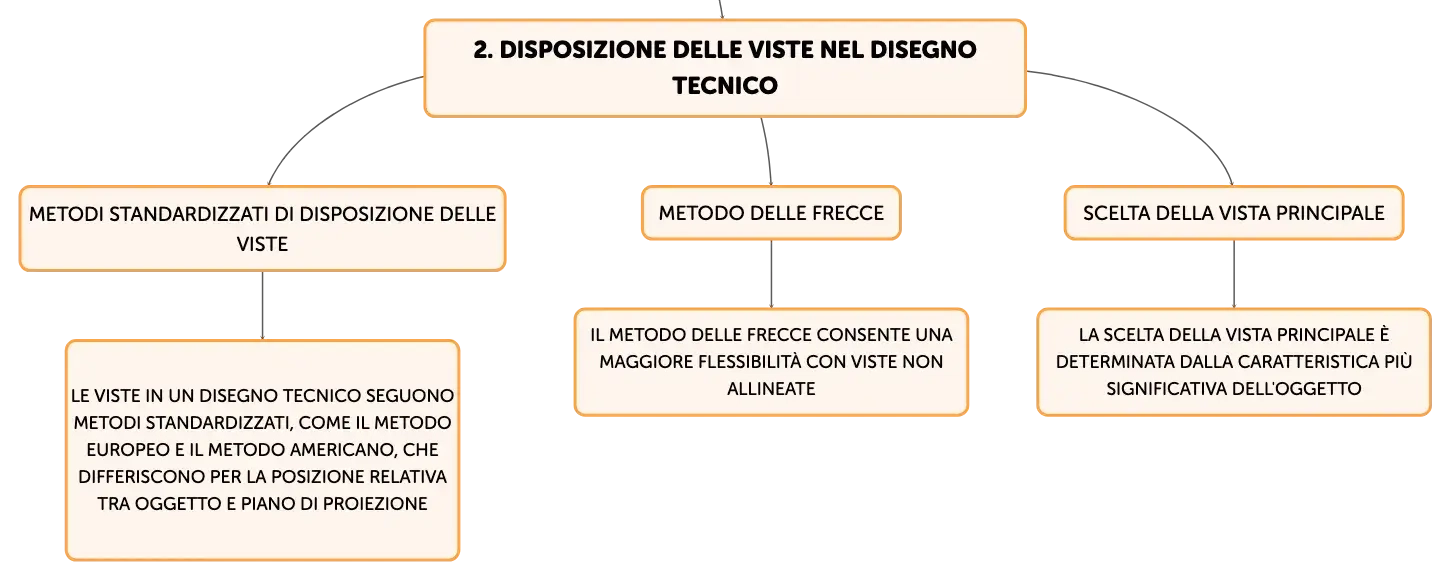

Disposizione delle viste nel disegno tecnico

Metodi standardizzati di disposizione delle viste

Le viste in un disegno tecnico seguono metodi standardizzati, come il metodo europeo e il metodo americano, che differiscono per la posizione relativa tra oggetto e piano di proiezione

Metodo delle frecce

Il metodo delle frecce consente una maggiore flessibilità con viste non allineate

Scelta della vista principale

La scelta della vista principale è determinata dalla caratteristica più significativa dell'oggetto

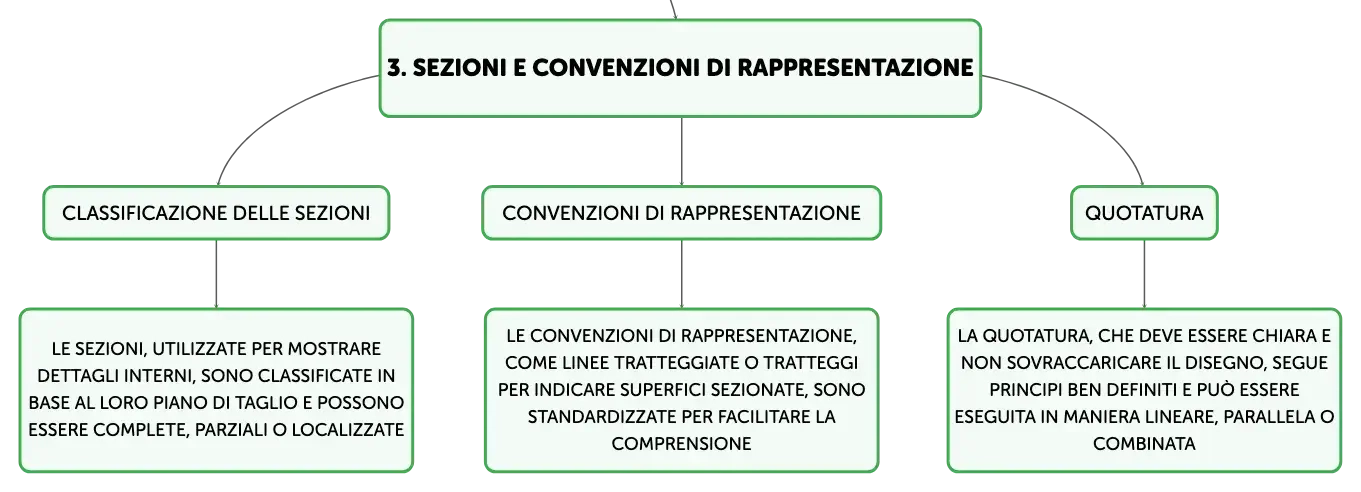

Sezioni e convenzioni di rappresentazione

Classificazione delle sezioni

Le sezioni, utilizzate per mostrare dettagli interni, sono classificate in base al loro piano di taglio e possono essere complete, parziali o localizzate

Convenzioni di rappresentazione

Le convenzioni di rappresentazione, come linee tratteggiate o tratteggi per indicare superfici sezionate, sono standardizzate per facilitare la comprensione

Quotatura

La quotatura, che deve essere chiara e non sovraccaricare il disegno, segue principi ben definiti e può essere eseguita in maniera lineare, parallela o combinata
