Protezione dai contatti indiretti in ambito elettrico
Concept Map
La protezione dai contatti indiretti negli impianti elettrici è essenziale per prevenire incidenti. Un sistema di messa a terra efficace e l'uso di interruttori differenziali, o salvavita, sono fondamentali per rilevare dispersioni di corrente e interrompere l'alimentazione, riducendo il rischio di elettrocuzione. Questi dispositivi sono classificati in base all'applicazione e richiedono manutenzione regolare per assicurare la loro funzionalità.
Summary
Outline
Principi di Protezione dai Contatti Indiretti
La protezione dai contatti indiretti è vitale per prevenire incidenti in ambito elettrico. Un contatto indiretto avviene quando una persona tocca una parte normalmente non conduttiva che è diventata accidentalmente sotto tensione a causa di un difetto nell'isolamento o di un guasto. Per ridurre i rischi, è necessario collegare le parti metalliche esposte degli apparecchi elettrici a un efficace sistema di messa a terra. La resistenza di terra deve essere mantenuta a un valore basso per limitare la tensione di tocco, che è la differenza di potenziale tra la parte metallica e il terreno, durante un guasto. Questo valore è determinato dalla resistenza di terra e dalla corrente di guasto. Un impianto di messa a terra ben progettato è fondamentale per garantire la sicurezza, ma può comportare costi e complessità maggiori.Calcolo della Resistenza di Terra per la Sicurezza
Il calcolo della resistenza di terra è essenziale per assicurare un ambiente sicuro. Si ritiene che una tensione di contatto inferiore a 50 volt sia generalmente sicura se viene eliminata rapidamente, entro un tempo breve. Applicando la legge di Ohm, si stabilisce che la resistenza di terra deve essere minore di 50 ohm diviso per la corrente di guasto che attiva il dispositivo di protezione in meno di 5 secondi. Prima dell'adozione degli interruttori differenziali, la corrente di guasto presa in considerazione era circa quattro volte la corrente nominale dell'interruttore, risultando in valori di resistenza di terra difficili da raggiungere senza un investimento significativo.Funzionamento e Vantaggi dell'Interruttore Differenziale
L'interruttore differenziale, comunemente noto come salvavita, è un dispositivo di protezione cruciale negli impianti elettrici. Fornisce una protezione attiva contro i contatti indiretti e una protezione supplementare contro i contatti diretti quando abbinato a un sistema di messa a terra. Il principio di funzionamento si basa sul rilevamento di una differenza tra la corrente in ingresso e quella in uscita dal circuito. Se si verifica una dispersione, ad esempio verso la carcassa di un apparecchio, il dispositivo rileva l'anomalia e interrompe automaticamente l'alimentazione, prevenendo così il rischio di elettrocuzione.Classificazione e Caratteristiche degli Interruttori Differenziali
Gli interruttori differenziali si differenziano in varie tipologie, ciascuna progettata per specifiche applicazioni. I modelli monofase sono i più diffusi nelle abitazioni, mentre i modelli trifase sono utilizzati in impianti con forniture di energia trifase. Alcuni interruttori differenziali integrano anche la protezione da sovraccarichi e cortocircuiti, combinando le funzioni di un interruttore magnetotermico. Esistono inoltre interruttori differenziali con riarmo automatico, particolarmente utili in contesti industriali, che tentano di ristabilire la connessione più volte dopo un'interruzione prima di spegnersi definitivamente se il guasto persiste.Test di Funzionamento e Manutenzione dell'Interruttore Differenziale
Il tasto test sugli interruttori differenziali consente di verificare periodicamente la loro funzionalità. Simulando una perdita di corrente, il tasto test dovrebbe causare l'attivazione del dispositivo, indicando che è pronto a operare in caso di guasto reale. È consigliabile effettuare questa prova ogni sei mesi. Se l'interruttore non funziona come previsto, è necessario che un elettricista qualificato lo sostituisca per mantenere l'integrità della protezione elettrica.Percezione Umana e Pericoli delle Correnti Elettriche
La percezione umana della corrente elettrica e il relativo pericolo dipendono dall'intensità della corrente stessa. Correnti molto basse, come 30 milliampere, possono non essere percepite a causa dell'alta resistenza della pelle, ma sono sufficienti per attivare un interruttore differenziale. Correnti più elevate possono causare tetanizzazione muscolare, rendendo difficile allontanarsi dalla fonte di tensione e aumentando il rischio di lesioni gravi. La corrente di rilascio è il limite al di sotto del quale una persona può volontariamente staccarsi dalla fonte di tensione.
Show More

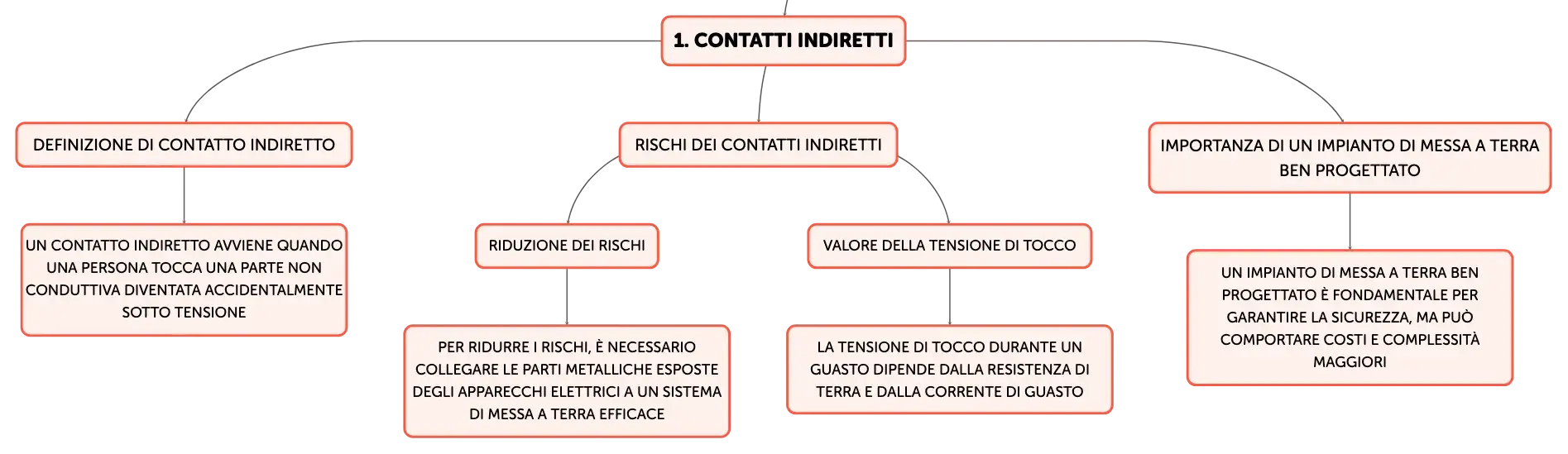

Contatti indiretti
Definizione di contatto indiretto
Un contatto indiretto avviene quando una persona tocca una parte non conduttiva diventata accidentalmente sotto tensione
Rischi dei contatti indiretti
Riduzione dei rischi
Per ridurre i rischi, è necessario collegare le parti metalliche esposte degli apparecchi elettrici a un sistema di messa a terra efficace
Valore della tensione di tocco
La tensione di tocco durante un guasto dipende dalla resistenza di terra e dalla corrente di guasto
Importanza di un impianto di messa a terra ben progettato
Un impianto di messa a terra ben progettato è fondamentale per garantire la sicurezza, ma può comportare costi e complessità maggiori

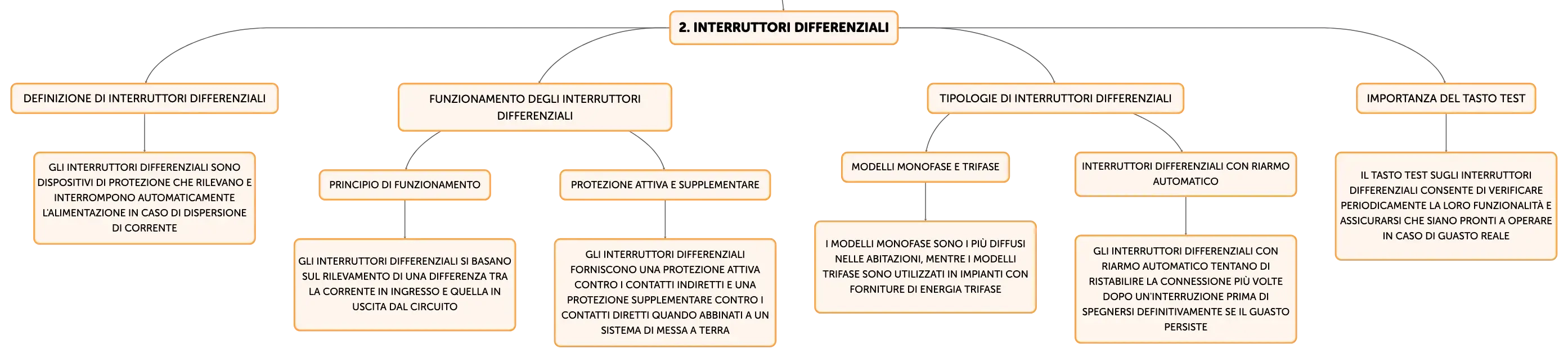

Interruttori differenziali
Definizione di interruttori differenziali
Gli interruttori differenziali sono dispositivi di protezione che rilevano e interrompono automaticamente l'alimentazione in caso di dispersione di corrente
Funzionamento degli interruttori differenziali
Principio di funzionamento
Gli interruttori differenziali si basano sul rilevamento di una differenza tra la corrente in ingresso e quella in uscita dal circuito
Protezione attiva e supplementare
Gli interruttori differenziali forniscono una protezione attiva contro i contatti indiretti e una protezione supplementare contro i contatti diretti quando abbinati a un sistema di messa a terra
Tipologie di interruttori differenziali
Modelli monofase e trifase
I modelli monofase sono i più diffusi nelle abitazioni, mentre i modelli trifase sono utilizzati in impianti con forniture di energia trifase
Interruttori differenziali con riarmo automatico
Gli interruttori differenziali con riarmo automatico tentano di ristabilire la connessione più volte dopo un'interruzione prima di spegnersi definitivamente se il guasto persiste
Importanza del tasto test
Il tasto test sugli interruttori differenziali consente di verificare periodicamente la loro funzionalità e assicurarsi che siano pronti a operare in caso di guasto reale

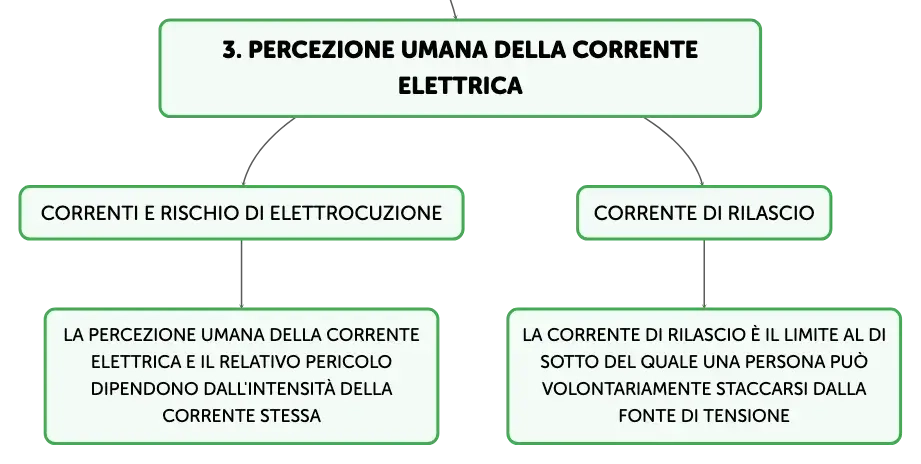

Percezione umana della corrente elettrica
