Le scoperte di Michael Faraday sull'induzione elettromagnetica hanno gettato le basi per l'elettrotecnica moderna. Attraverso esperimenti, dimostrò come una corrente elettrica potesse essere indotta da un campo magnetico variabile. Questi principi sono fondamentali per il funzionamento di dispositivi come alternatori e trasformatori, e hanno portato alla formulazione delle leggi che descrivono la forza elettromotrice e le correnti di Foucault.

Riassunto

Schema

Le Scoperte di Faraday sull'Induzione Elettromagnetica

Nel 1831, Michael Faraday scoprì il fenomeno dell'induzione elettromagnetica, gettando le basi per l'elettrotecnica moderna. Attraverso esperimenti innovativi, Faraday dimostrò che una corrente elettrica poteva essere indotta in un circuito da un campo magnetico variabile. Utilizzando due bobine avvolte attorno a un nucleo di ferro dolce, egli osservò che una corrente veniva indotta nella seconda bobina solo quando la corrente nella prima bobina veniva avviata o interrotta, evidenziando che la variazione del campo magnetico era la causa dell'induzione. Il nucleo di ferro intensificava l'effetto, mostrando che la corrente indotta era proporzionale alla rapidità di variazione del campo magnetico.

Laboratorio scientifico con avvolgimento di filo di rame, magnete, galvanometro e lampadina accesa, senza persone.

L'Esperimento del Movimento Relativo tra Magnete e Bobina

Faraday proseguì i suoi studi sull'induzione elettromagnetica osservando che muovendo un magnete vicino a una bobina di filo collegata a un galvanometro, si generava una corrente indotta. La direzione della corrente si invertiva al cambiare della direzione del movimento del magnete, e l'intensità della corrente era influenzata dal numero di spire della bobina e dalla velocità del movimento. Questo esperimento dimostrò che una variazione temporale del campo magnetico, o del numero di linee di campo che intersecano la bobina, era necessaria per indurre una corrente.

Principi Generali dell'Induzione Elettromagnetica

Faraday estese la sua comprensione dell'induzione elettromagnetica, riconoscendo che la corrente indotta può essere generata in diverse circostanze, anche in presenza di un campo magnetico statico. Ad esempio, un circuito che cambia forma o che ha parti mobili in un campo magnetico può produrre una corrente indotta. Un caso particolare è rappresentato da una spira che ruota in un campo magnetico uniforme, principio su cui si basano gli alternatori. La corrente indotta si manifesta quando si verifica una variazione nel tempo dell'intensità del campo magnetico, dell'area del circuito o dell'orientamento tra il circuito e il campo magnetico. Queste variazioni sono legate al concetto di flusso magnetico, la cui alterazione è responsabile della generazione della corrente indotta.

La Legge di Faraday e la Forza Elettromotrice Indotta

La legge di Faraday stabilisce che la forza elettromotrice (fem) indotta in un circuito è direttamente proporzionale alla variazione nel tempo del flusso magnetico che lo attraversa. La fem indotta è responsabile della differenza di potenziale che si genera nel conduttore, permettendo il movimento delle cariche elettriche e la creazione di una corrente. Se la variazione di flusso è variabile nel tempo, la fem indotta cambia di conseguenza e il suo valore istantaneo è dato dalla derivata del flusso rispetto al tempo.

La Fem Cinetica e il Funzionamento degli Alternatori

La fem cinetica è una forma di fem indotta che si verifica a causa del movimento relativo tra un conduttore e un campo magnetico. Una barra conduttrice che si muove attraverso un campo magnetico uniforme sperimenta una forza di Lorentz, che causa una separazione di cariche e una conseguente differenza di potenziale, ovvero la fem cinetica. Questa è proporzionale al prodotto della velocità della barra, la sua lunghezza e la componente del campo magnetico perpendicolare al movimento. Gli alternatori sfruttano questo principio, inducendo una fem e una corrente elettrica in una spira che ruota in un campo magnetico.

La Legge di Lenz e la Conservazione dell'Energia

La legge di Lenz afferma che la fem indotta in un circuito è di segno opposto rispetto alla variazione di flusso che l'ha generata, in modo da opporsi alla causa dell'induzione. Questo principio è in accordo con la legge di conservazione dell'energia, prevenendo la creazione di energia da nulla. La legge di Faraday-Lenz quantifica la fem indotta come il negativo della variazione di flusso magnetico diviso l'intervallo di tempo, assicurando che la corrente indotta si opponga alla variazione del flusso.

Correnti di Foucault e le Loro Applicazioni

Le correnti di Foucault, o correnti parassite, sono correnti indotte che si formano in un conduttore massiccio esposto a un campo magnetico variabile. Queste correnti possono produrre effetti indesiderati come il riscaldamento per effetto Joule e la perdita di energia cinetica. Tuttavia, trovano applicazioni pratiche nei freni elettromagnetici e nei forni a induzione. Per minimizzare le perdite nei trasformatori e in altri dispositivi, si utilizzano lamine sottili di materiale conduttore, che limitano il percorso delle correnti di Foucault e riducono gli effetti negativi.

Mostra di più

L'induzione elettromagnetica

Scoperta dell'induzione elettromagnetica

Esperimenti di Faraday

Faraday dimostrò che una corrente elettrica poteva essere indotta in un circuito da un campo magnetico variabile

Utilizzo di bobine e nucleo di ferro

Effetto dell'intensificazione del nucleo di ferro

Faraday osservò che la corrente indotta era proporzionale alla rapidità di variazione del campo magnetico, intensificata dall'utilizzo di un nucleo di ferro

Variazione del campo magnetico come causa dell'induzione

Faraday dimostrò che una variazione temporale del campo magnetico era necessaria per indurre una corrente in un circuito

Diverse circostanze di induzione elettromagnetica

Movimento di un magnete vicino a una bobina

Faraday osservò che muovendo un magnete vicino a una bobina si generava una corrente indotta, con direzione e intensità influenzate da variabili come il numero di spire e la velocità del movimento

Variazioni del circuito in un campo magnetico

Rotazione di una spira in un campo magnetico uniforme

Faraday estese la sua comprensione dell'induzione elettromagnetica, riconoscendo che una corrente indotta può essere generata anche da una spira che ruota in un campo magnetico uniforme

Flusso magnetico come causa dell'induzione

Faraday comprendeva che la variazione del flusso magnetico era responsabile della generazione della corrente indotta in diverse circostanze

Leggi e principi dell'induzione elettromagnetica

Legge di Faraday

La legge di Faraday stabilisce che la forza elettromotrice (fem) indotta in un circuito è direttamente proporzionale alla variazione nel tempo del flusso magnetico che lo attraversa

Fem cinetica

La fem cinetica si verifica a causa del movimento relativo tra un conduttore e un campo magnetico, generando una corrente indotta proporzionale alla velocità, lunghezza e componente del campo magnetico

Legge di Lenz

La legge di Lenz afferma che la fem indotta in un circuito è di segno opposto rispetto alla variazione di flusso che l'ha generata, in accordo con la legge di conservazione dell'energia

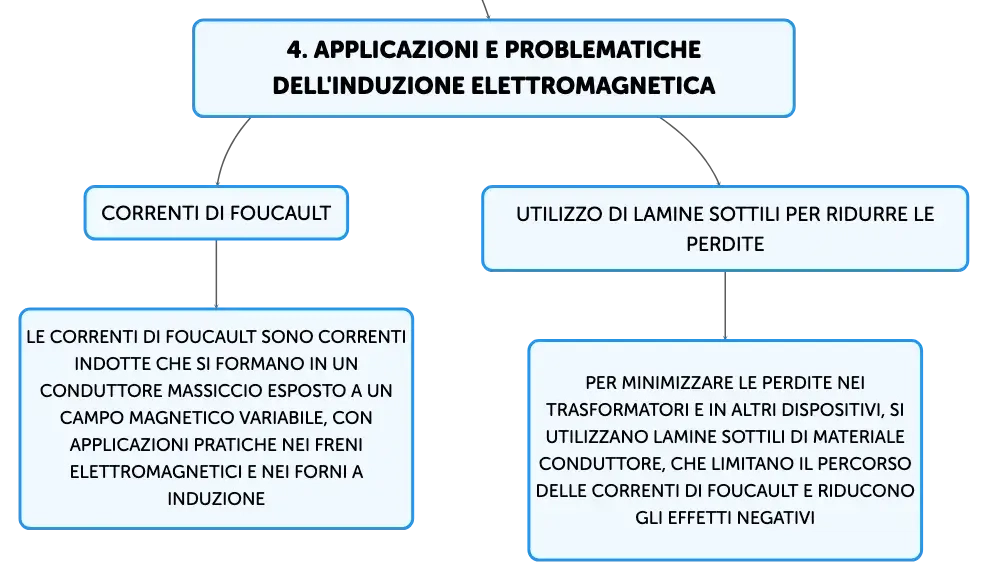

Applicazioni e problematiche dell'induzione elettromagnetica

Correnti di Foucault

Le correnti di Foucault sono correnti indotte che si formano in un conduttore massiccio esposto a un campo magnetico variabile, con applicazioni pratiche nei freni elettromagnetici e nei forni a induzione

Utilizzo di lamine sottili per ridurre le perdite

Per minimizzare le perdite nei trasformatori e in altri dispositivi, si utilizzano lamine sottili di materiale conduttore, che limitano il percorso delle correnti di Foucault e riducono gli effetti negativi
