La prova di trazione e le sue applicazioni nell'ingegneria dei materiali

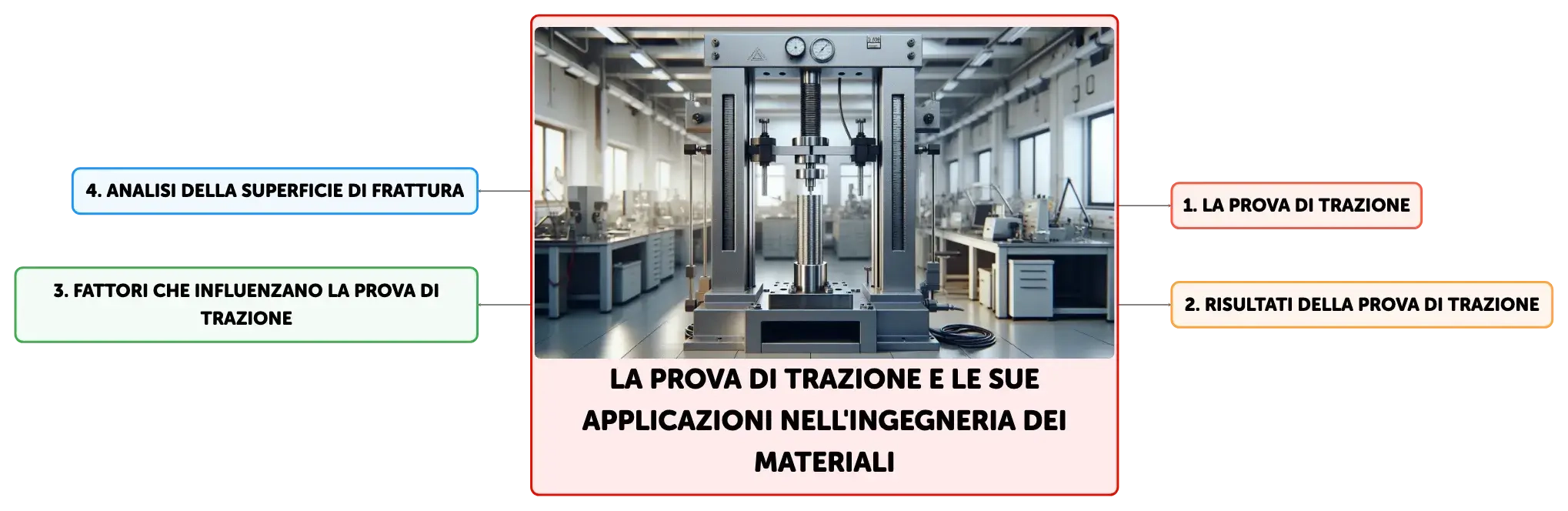

Mappa concettuale
La prova di trazione è essenziale per valutare le proprietà meccaniche dei materiali. Attraverso la curva sforzo-deformazione, si identificano parametri come il modulo di elasticità, lo sforzo di snervamento e la massima tensione sopportata prima della rottura. Questi dati sono cruciali per la progettazione di componenti resistenti e affidabili in ingegneria.
Riassunto
Schema
Fondamenti della Prova di Trazione
La prova di trazione è un test cruciale nell'ambito dell'ingegneria dei materiali, volto a determinare le proprietà meccaniche dei materiali quando sono sottoposti a carico di trazione. Questo esame distruttivo e quasi-statico consente di ottenere la curva sforzo-deformazione, che rappresenta la risposta del materiale all'applicazione di un carico crescente fino al punto di rottura. La velocità di applicazione del carico è mantenuta costante per garantire la riproducibilità dei risultati. La normativa ISO 6892 fornisce le linee guida per la corretta esecuzione di questa prova, che si distingue per la sua capacità di fornire dati affidabili e comparabili grazie alla standardizzazione del metodo.Strumentazione e Procedura della Prova di Trazione

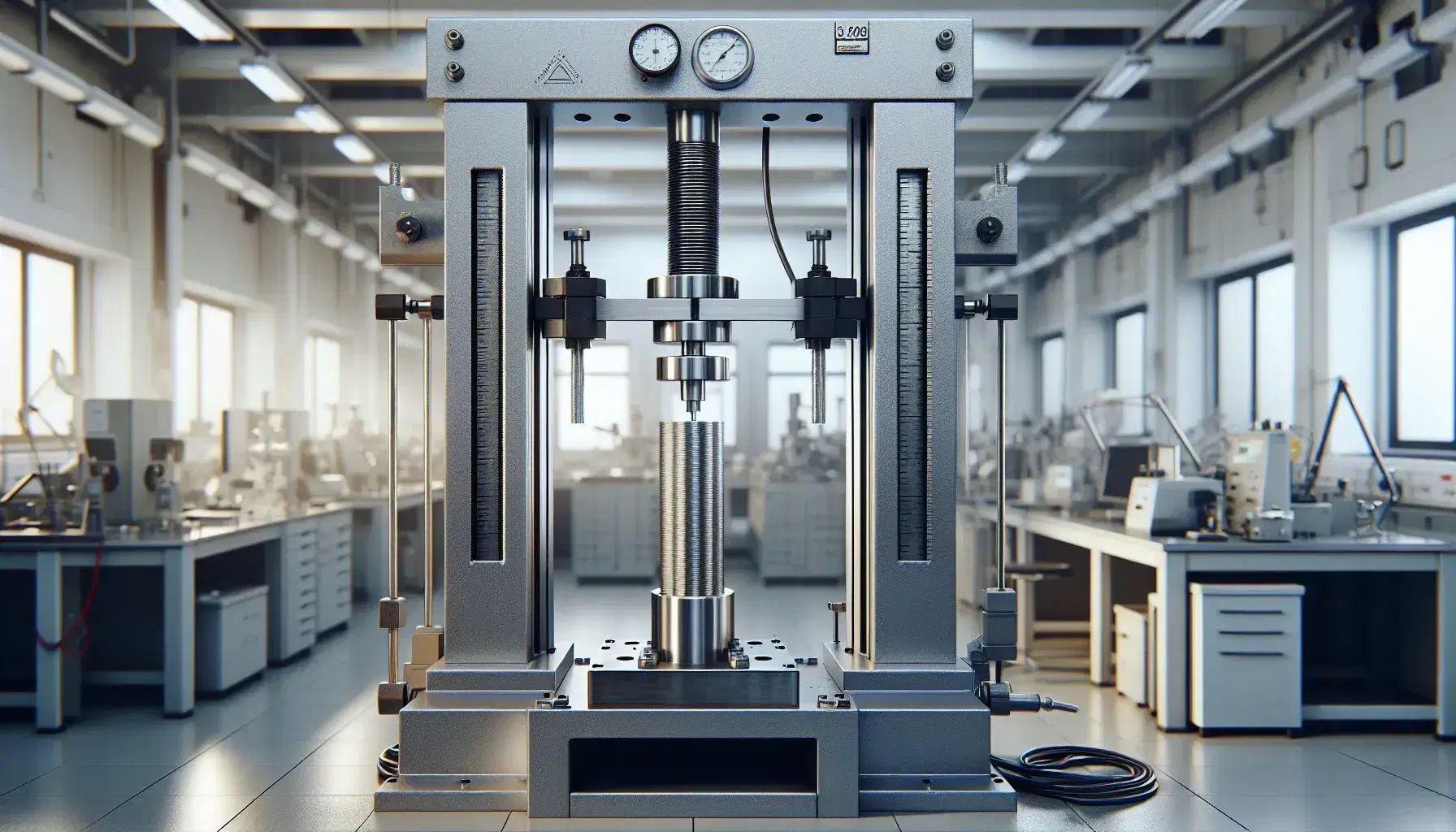

La prova di trazione si effettua utilizzando una macchina di trazione dotata di un robusto telaio, dispositivi di afferraggio, sensori per la misurazione della forza e dell'allungamento, e un sistema di acquisizione dati. L'allungamento del provino viene misurato con precisione tramite un estensometro, che compensa eventuali giochi meccanici della macchina. La forza applicata è rilevata da una cella di carico calibrata. I provini sono realizzati secondo specifiche standard, con una geometria che facilita l'afferraggio e la misurazione delle deformazioni, e una sezione calibrata che promuove la concentrazione dello sforzo in un'area definita, inducendo il cedimento in una zona predeterminata.Analisi dei Risultati e Normalizzazione dei Dati
I dati raccolti durante la prova di trazione vengono trasformati in un grafico sforzo-deformazione, che viene poi normalizzato per eliminare l'influenza della geometria del provino. Lo sforzo (σ) si ottiene dividendo la forza misurata per l'area della sezione iniziale del provino, mentre la deformazione (ε) si calcola dividendo l'allungamento per la lunghezza iniziale del tratto utile. Questa normalizzazione permette di confrontare i risultati di materiali diversi. La curva sforzo-deformazione evidenzia tre regioni distinte: elastica, plastica e di strizione, che culmina con la rottura del materiale.Caratteristiche Meccaniche Derivate dalla Prova di Trazione
L'analisi della curva sforzo-deformazione consente di identificare parametri chiave come il modulo di elasticità (E), che descrive la rigidità del materiale; lo sforzo di snervamento (σSN), che indica il limite oltre il quale il materiale subisce deformazioni permanenti; e lo sforzo massimo (σMAX), che rappresenta la massima tensione sopportata dal materiale prima della rottura. Si determinano inoltre l'allungamento percentuale (A%) e la strizione percentuale (Z%), misure della duttilità del materiale. Questi parametri sono essenziali per la progettazione di componenti che devono resistere a carichi senza cedere o rompersi.Il Diagramma Reale e le Osservazioni sulla Prova di Trazione
Il diagramma reale, che utilizza tensioni e deformazioni effettive, è più complesso da ottenere rispetto al diagramma ingegneristico, che si basa su valori nominali. Tuttavia, per la maggior parte delle applicazioni ingegneristiche, il diagramma ingegneristico è sufficiente. È importante riconoscere che i risultati della prova di trazione possono variare in funzione della temperatura e della velocità di deformazione: temperature più elevate tendono a incrementare la duttilità e a diminuire la resistenza, mentre velocità di deformazione più basse possono avere un effetto simile. Questi fenomeni sono legati alla dinamica delle dislocazioni e all'incrudimento del materiale.Morfologia della Frattura e Energia Assorbita
L'esame della superficie di frattura fornisce informazioni sulla modalità di rottura e sulla tenacità del materiale. Una frattura duttile è caratterizzata da una notevole deformazione plastica e da una superficie di rottura con evidenti segni di strizione, mentre una frattura fragile presenta una superficie di rottura liscia e senza deformazione plastica significativa. L'energia assorbita dal materiale durante la prova, rappresentata dall'area sotto la curva sforzo-deformazione, è un indicatore della capacità del materiale di assorbire energia prima di fratturarsi e si suddivide in energia elastica e plastica.Parametri che Influenzano la Prova di Trazione
La prova di trazione è sensibile a diversi fattori, tra cui la temperatura, che influisce sul comportamento delle dislocazioni e, di conseguenza, sulle proprietà meccaniche del materiale. Il contenuto di carbonio e altri elementi di lega modifica significativamente le caratteristiche del materiale, come la resistenza e la duttilità. La comprensione di questi fattori è fondamentale per prevedere il comportamento dei materiali sotto carico e per ottimizzare le loro prestazioni nelle diverse applicazioni ingegneristiche.
Mostra di più

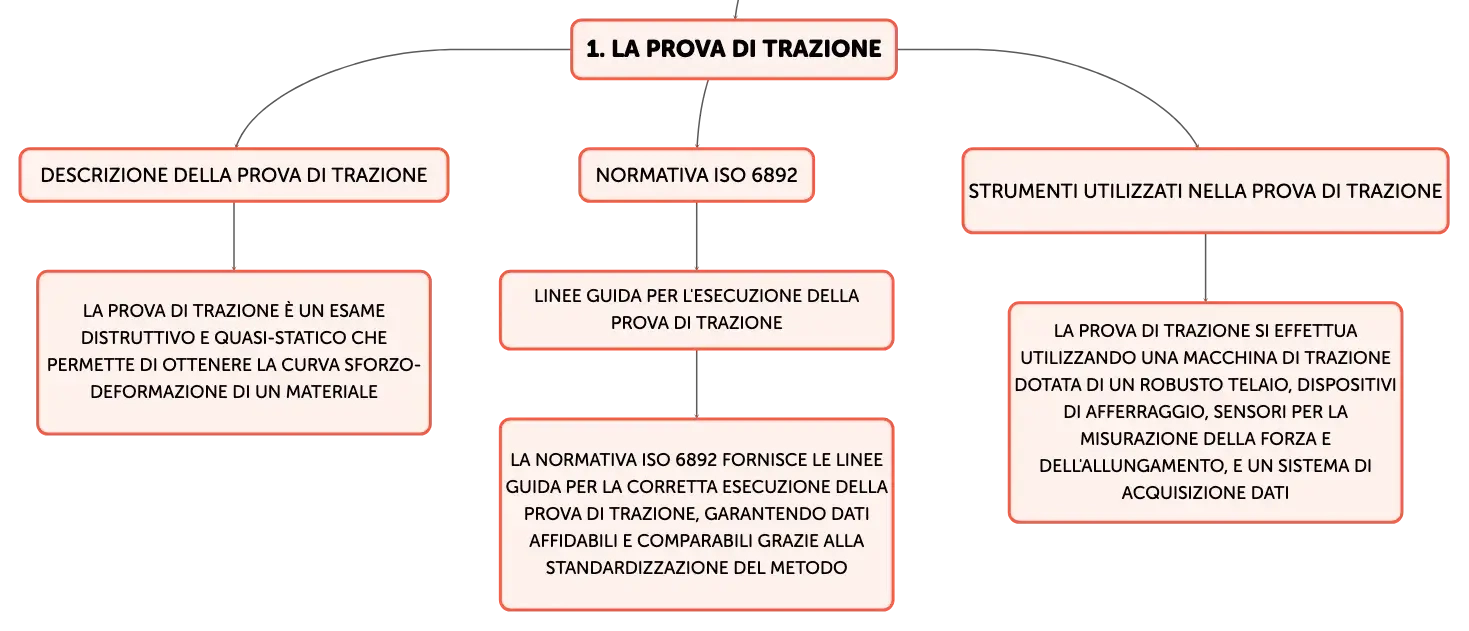

La prova di trazione
Descrizione della prova di trazione
La prova di trazione è un esame distruttivo e quasi-statico che permette di ottenere la curva sforzo-deformazione di un materiale
Normativa ISO 6892
Linee guida per l'esecuzione della prova di trazione
La normativa ISO 6892 fornisce le linee guida per la corretta esecuzione della prova di trazione, garantendo dati affidabili e comparabili grazie alla standardizzazione del metodo
Strumenti utilizzati nella prova di trazione
La prova di trazione si effettua utilizzando una macchina di trazione dotata di un robusto telaio, dispositivi di afferraggio, sensori per la misurazione della forza e dell'allungamento, e un sistema di acquisizione dati

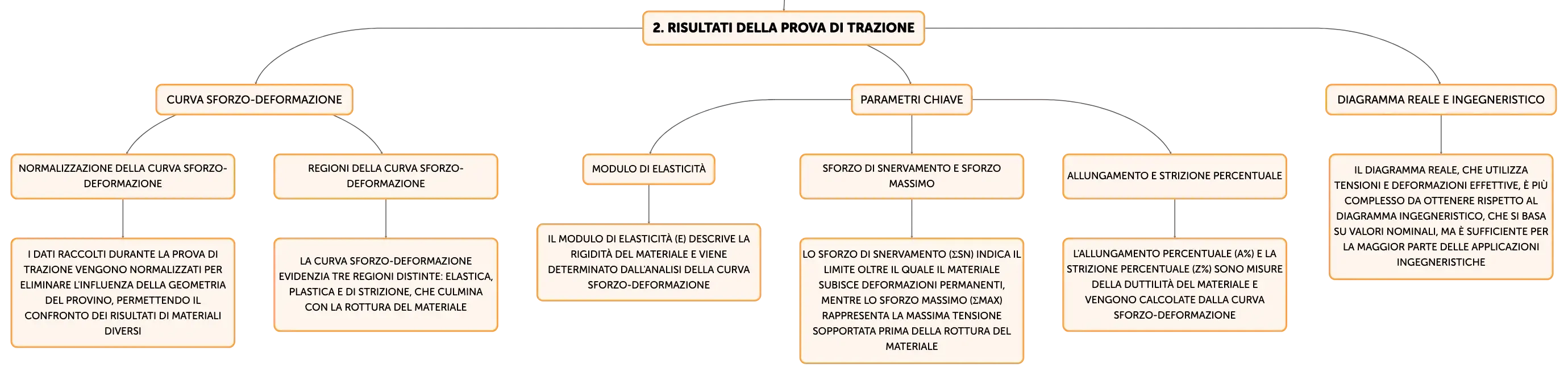

Risultati della prova di trazione
Curva sforzo-deformazione
Normalizzazione della curva sforzo-deformazione
I dati raccolti durante la prova di trazione vengono normalizzati per eliminare l'influenza della geometria del provino, permettendo il confronto dei risultati di materiali diversi
Regioni della curva sforzo-deformazione
La curva sforzo-deformazione evidenzia tre regioni distinte: elastica, plastica e di strizione, che culmina con la rottura del materiale
Parametri chiave
Modulo di elasticità
Il modulo di elasticità (E) descrive la rigidità del materiale e viene determinato dall'analisi della curva sforzo-deformazione
Sforzo di snervamento e sforzo massimo
Lo sforzo di snervamento (σSN) indica il limite oltre il quale il materiale subisce deformazioni permanenti, mentre lo sforzo massimo (σMAX) rappresenta la massima tensione sopportata prima della rottura del materiale
Allungamento e strizione percentuale
L'allungamento percentuale (A%) e la strizione percentuale (Z%) sono misure della duttilità del materiale e vengono calcolate dalla curva sforzo-deformazione
Diagramma reale e ingegneristico
Il diagramma reale, che utilizza tensioni e deformazioni effettive, è più complesso da ottenere rispetto al diagramma ingegneristico, che si basa su valori nominali, ma è sufficiente per la maggior parte delle applicazioni ingegneristiche

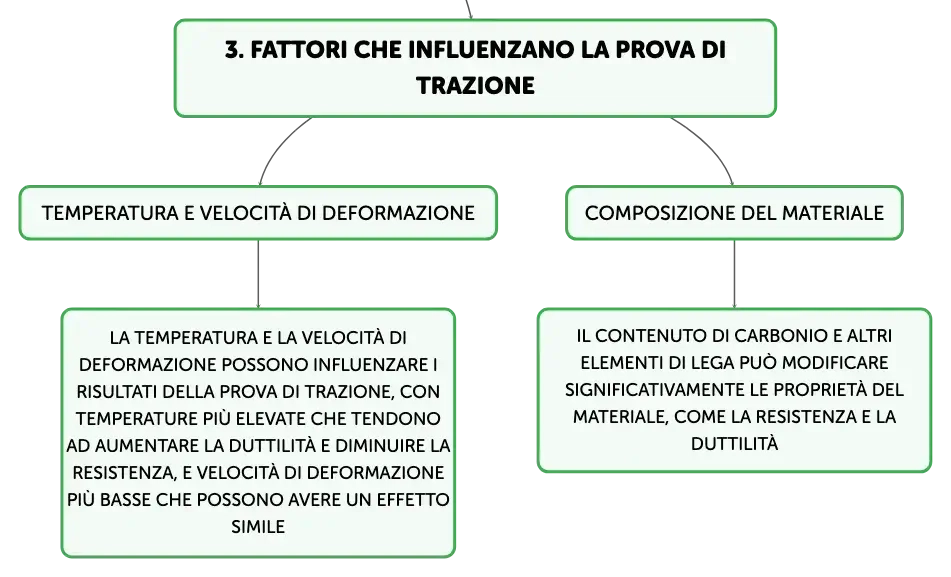

Fattori che influenzano la prova di trazione
Temperatura e velocità di deformazione
La temperatura e la velocità di deformazione possono influenzare i risultati della prova di trazione, con temperature più elevate che tendono ad aumentare la duttilità e diminuire la resistenza, e velocità di deformazione più basse che possono avere un effetto simile
Composizione del materiale
Il contenuto di carbonio e altri elementi di lega può modificare significativamente le proprietà del materiale, come la resistenza e la duttilità

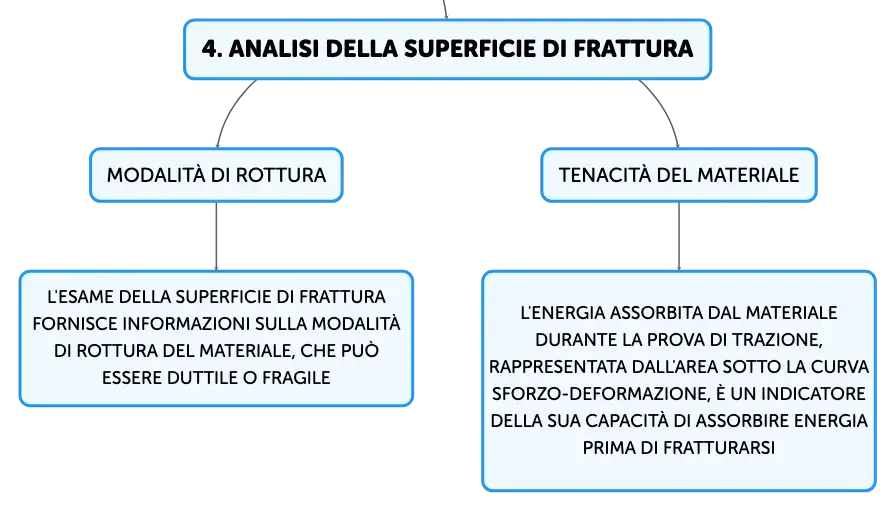

Analisi della superficie di frattura
Modalità di rottura
L'esame della superficie di frattura fornisce informazioni sulla modalità di rottura del materiale, che può essere duttile o fragile
Tenacità del materiale
L'energia assorbita dal materiale durante la prova di trazione, rappresentata dall'area sotto la curva sforzo-deformazione, è un indicatore della sua capacità di assorbire energia prima di fratturarsi
La prova di trazione e le sue applicazioni nell'ingegneria dei materiali
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
La prova di ______ è essenziale per valutare le proprietà meccaniche dei materiali in ingegneria.
trazione
01
Durante il test, si misura la ______ del materiale fino al suo punto di rottura.
risposta
02
La prova di trazione è un esame ______ e quasi-statico.
distruttivo
